Коротко про GHR-04V-S / GHR-07V-S / GHR-08V-S

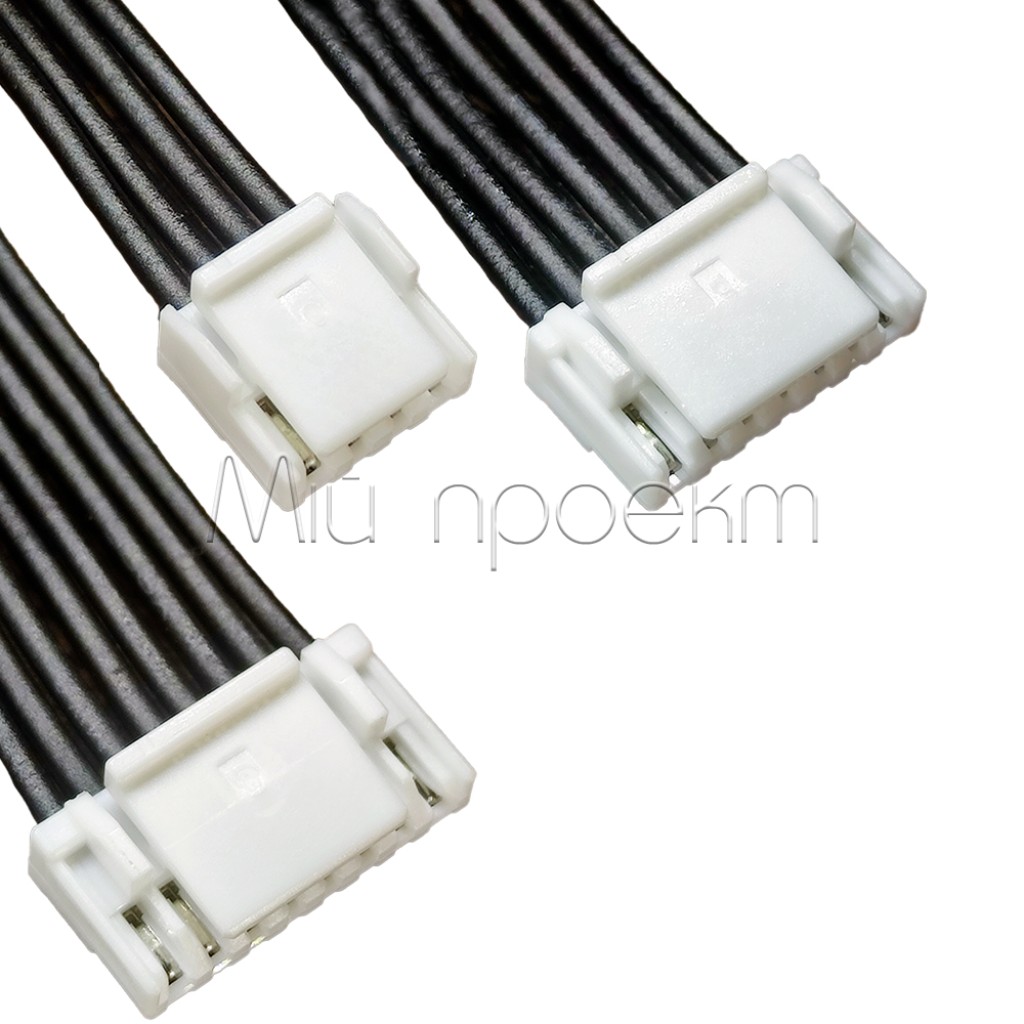

Кабельний роз’єм серії JST GH з кроком 1,25 мм призначений для з’єднання проводів із сумісною частиною на платі. Доступні виконання на 4, 7 або 8 контактів із чорними проводами 26 AWG завдовжки 200 мм.

Це готовий пігтейл із проводами, а не порожній корпус. Перед замовленням звірте серію GH, кількість контактів, геометрію відповідної частини та розпіновку пристрою: однакового кроку 1,25 мм недостатньо для сумісності.

Ключові характеристики

Серія: JST GH
Крок контактів: 1,25 мм
Виконання: кабельна частина «мама» з проводами

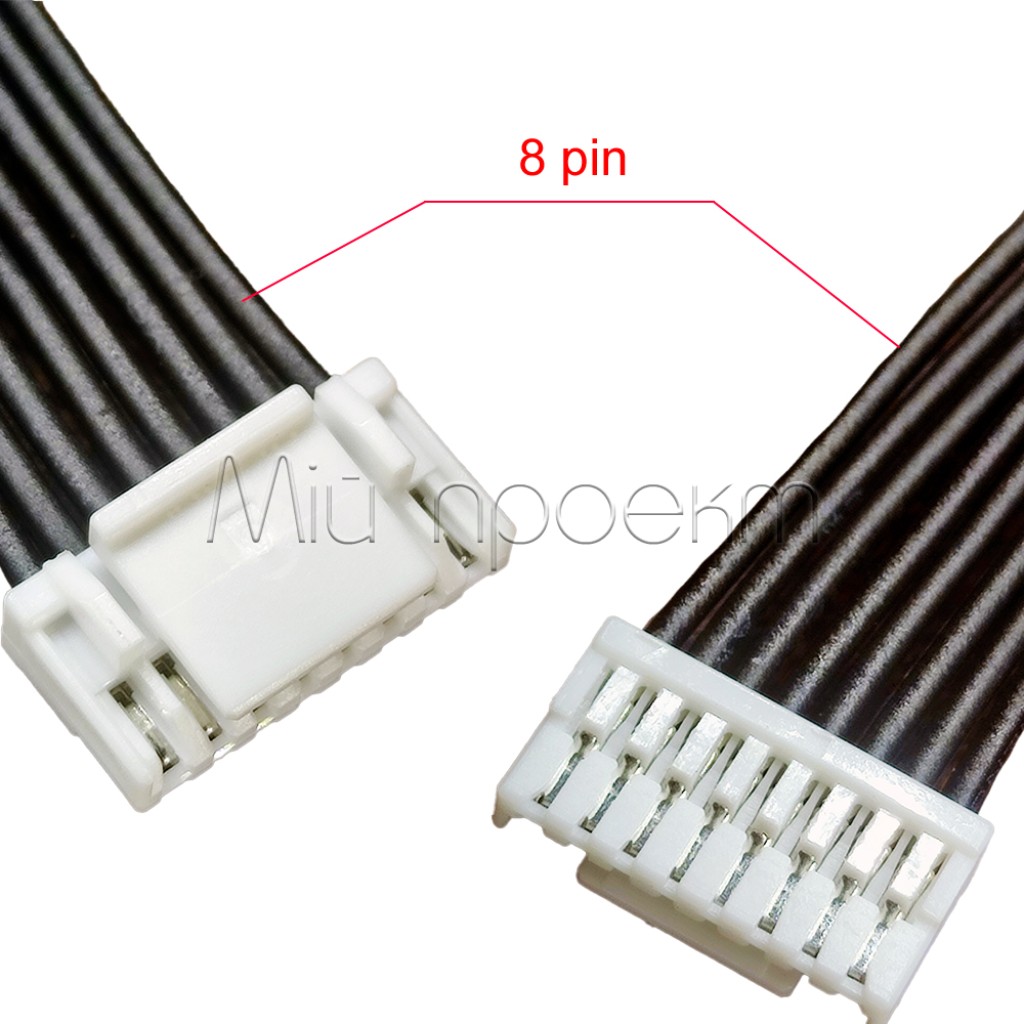

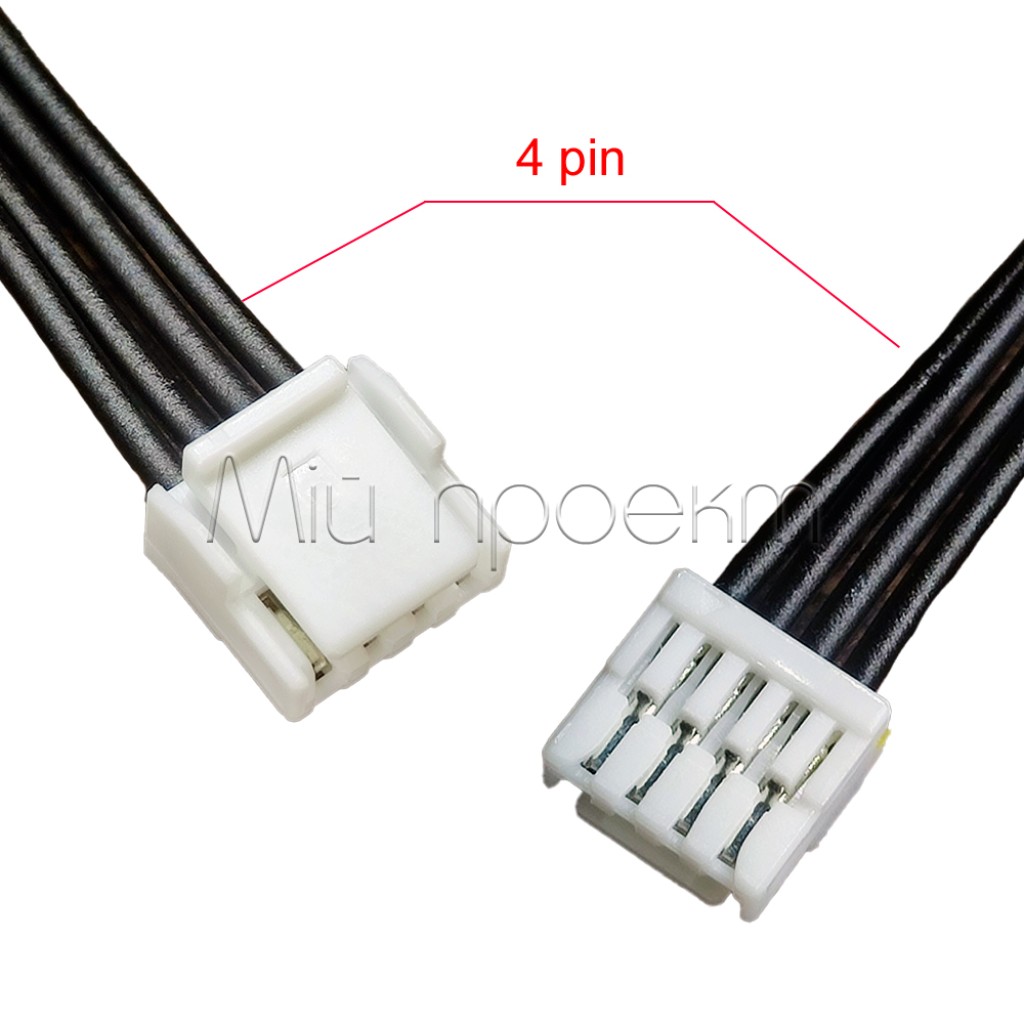

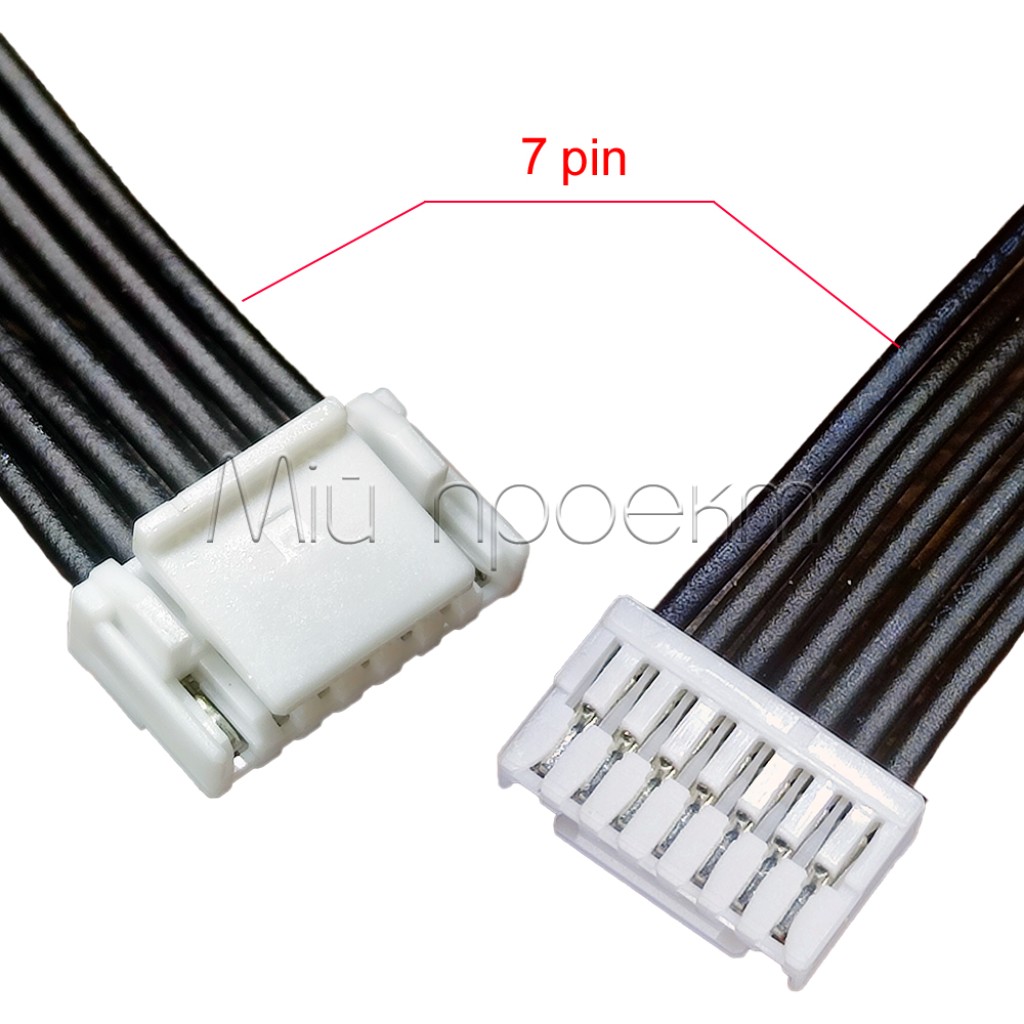

Кількість контактів: 4, 7 або 8 — залежно від варіанта
Довжина проводів: 200 мм
Проводи: 26 AWG, чорні
Номінальний струм серії: 1 А AC/DC для AWG 26^[1]
Номінальна напруга серії: 50 В AC/DC^[1]
Температурний діапазон серії: від −25 до +85 °C, з урахуванням нагрівання від струму^[1]

Детальний опис та особливості

Готова кабельна частина

Позначення GHR-04V-S, GHR-07V-S і GHR-08V-S відповідають корпусам серії GH на 4, 7 і 8 контактів.^[1] У цьому товарі корпус уже укомплектований контактами та проводами завдовжки 200 мм, тому для підключення не потрібно окремо обтискати мініатюрні контакти GH.

Механічна сумісність

Серія GH є однорядною системою «провід — плата» з кроком 1,25 мм і механізмом фіксації.^[1] Кабельну частину потрібно сполучати з відповідним роз’ємом GH тієї самої контактності. Інші сімейства з кроком 1,25 мм можуть відрізнятися формою корпусу, напрямними та фіксатором.

Розпіновка та електричний режим

Корпус не визначає призначення окремих жил: живлення, землю та сигнали задає підключений пристрій. Оскільки всі проводи чорні, контакт 1 і повну розпіновку слід визначати за документацією плати та перевіряти мультиметром до подавання живлення.

Допустимий режим готового вузла може бути нижчим за номінали серії через параметри платної частини, якість зовнішніх з’єднань, температуру та умови прокладання проводів. Під час проєктування орієнтуйтеся на найнижчу допустиму межу серед усіх елементів кола.

Сумісні частини на плату

Кабельне виконання	Верхній вхід	Боковий вхід
GHR-04V-S, 4 контакти	BM04B-GHS-TBT	SM04B-GHS-TB
GHR-07V-S, 7 контактів	BM07B-GHS-TBT	SM07B-GHS-TB
GHR-08V-S, 8 контактів	BM08B-GHS-TBT	SM08B-GHS-TB

Ці позначення стосуються стандартних SMT-частин GH без додаткового ключування.^[1] Перед монтажем звірте креслення, напрям входу та нумерацію контактів.

Підійде / не підійде

Підійде

для плати з відповідною частиною JST GH на 4, 7 або 8 контактів;
для заміни пошкодженого пігтейла, якщо збігаються корпус, контактність і розпіновка;
для компактних сигнальних і малопотужних з’єднань у межах параметрів усього вузла;
для виготовлення власного кабельного переходу без обтискання контактів GH.

Не підійде

до роз’єму іншої серії лише на підставі однакового кроку 1,25 мм;
як кабель із наперед заданою універсальною розпіновкою;
для контактності, відмінної від 4, 7 або 8;
для кола, якому потрібні номінали вище 1 А або 50 В AC/DC.

Приклади застосування

Заміна штатного пігтейла

Роз’єм можна використати для відновлення кабелю контролера, датчика або іншого пристрою з відповідною частиною GH. Розпіновку потрібно перенести зі схеми пристрою, а не визначати лише за положенням проводів у старому кабелі.

Власний міжплатний кабель

Пігтейл підходить для з’єднання плати з периферійним модулем, коли потрібні 4, 7 або 8 ліній і сумісний роз’єм GH. Електричні рівні та призначення кожної лінії мають відповідати схемам обох пристроїв.

Підключення

Виберіть контактність
Порахуйте позиції у платній частині та виберіть варіант на 4, 7 або 8 контактів.
Звірте серію та орієнтацію
Перевірте позначення GH, форму корпусу, фіксатор і напрям входу. Не підганяйте несумісний корпус зусиллям.
Визначте контакт 1
Знайдіть нумерацію у документації плати та складіть відповідність усіх жил. Чорний колір проводів не позначає їхню функцію.
Перевірте коло без живлення
Після приєднання проводів перевірте мультиметром безперервність, відсутність короткого замикання та правильну полярність.
З’єднайте корпуси рівно
Вставляйте кабельну частину без перекосу до спрацювання фіксатора. Роз’єднуйте, тримаючись за корпус, а не за проводи.

Обмеження та безпека

Не подавайте живлення до перевірки розпіновки

Однакова контактність не означає однакового розташування живлення, землі та сигналів. Помилка в полярності або розпіновці може пошкодити підключені пристрої.

Дотримуйтеся електричних меж

Не перевищуйте 1 А та 50 В AC/DC; за непідтверджених умов використовуйте нижче навантаження із запасом. Враховуйте обмеження обох роз’ємів, проводів і всіх додаткових з’єднань.

Не орієнтуйтеся лише на крок

Крок 1,25 мм не гарантує сумісності з іншими сімействами. Спроба силового сполучення може деформувати корпус або контакти.

Знімайте механічне навантаження з проводів

Закріплюйте кабель так, щоб натяг і згин не передавалися на контакти. Під час роз’єднання тримайтеся за пластиковий корпус.

FAQ

Чи постачається роз’єм із проводами?

Так. Це готова кабельна частина «мама» з чорними проводами 26 AWG завдовжки 200 мм, а не окремий порожній корпус.

Чи сумісний він із будь-яким роз’ємом 1,25 мм?

Ні. Потрібна відповідна частина серії GH з такою самою кількістю контактів і сумісною геометрією.

Чи має пігтейл стандартну розпіновку?

Ні. Серія та кількість контактів визначають механічну сумісність, але функції жил задає конкретний пристрій. Розпіновку потрібно звірити перед підключенням.

Який варіант вибрати?

Виберіть 4-, 7- або 8-контактне виконання відповідно до платної частини. Додатково перевірте напрям входу, контакт 1 і повну схему сигналів.

Інші варіанти серії GH

Якщо потрібна інша контактність або довжина проводів, перегляньте кабельний роз’єм JST GH 1,25 мм із ширшим вибором виконань.
Для самостійного обтискання кабелю можна вибрати окремий корпус JST GH 1,25 мм; контакти та відповідний інструмент потрібні окремо.

Документи та джерела

JST, GH Connector, eGH.pdf — моделі корпусів і відповідних платних частин, крок, номінальні струм і напруга, температурний діапазон та механізм фіксації.
