Коротко про роз’єм JST GH 1,25 мм на дроті

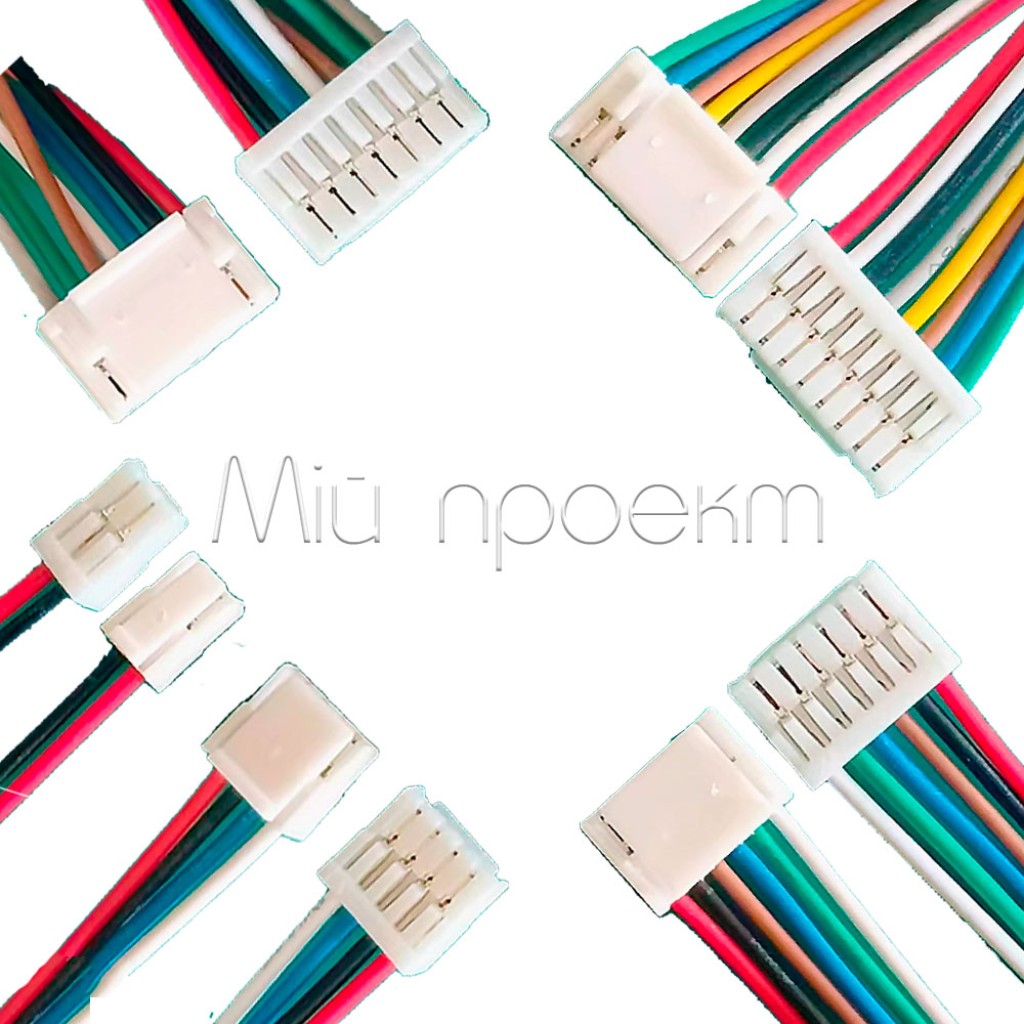

Роз’єм формату JST GH — це мініатюрна кабельна частина «мама» з проводами завдовжки 150 мм для підключення до відповідної частини серії GH, змонтованої на платі.

Кількість контактів залежить від обраного варіанта. Перед замовленням звірте не лише крок 1,25 мм, а й серію, кількість позицій, форму корпусу, ключування та розпіновку: однаковий крок не гарантує сумісності різних сімейств роз’ємів.

Ключові характеристики

Серія та крок: JST GH, 1,25 мм
Виконання: кабельна частина «мама» на проводах
Кількість контактів: залежить від вибраного виконання
Довжина проводів: 150 мм
Матеріал провідника: луджена мідь
Тип з’єднання: провід — плата

Детальний опис та особливості

Сумісність корпусу

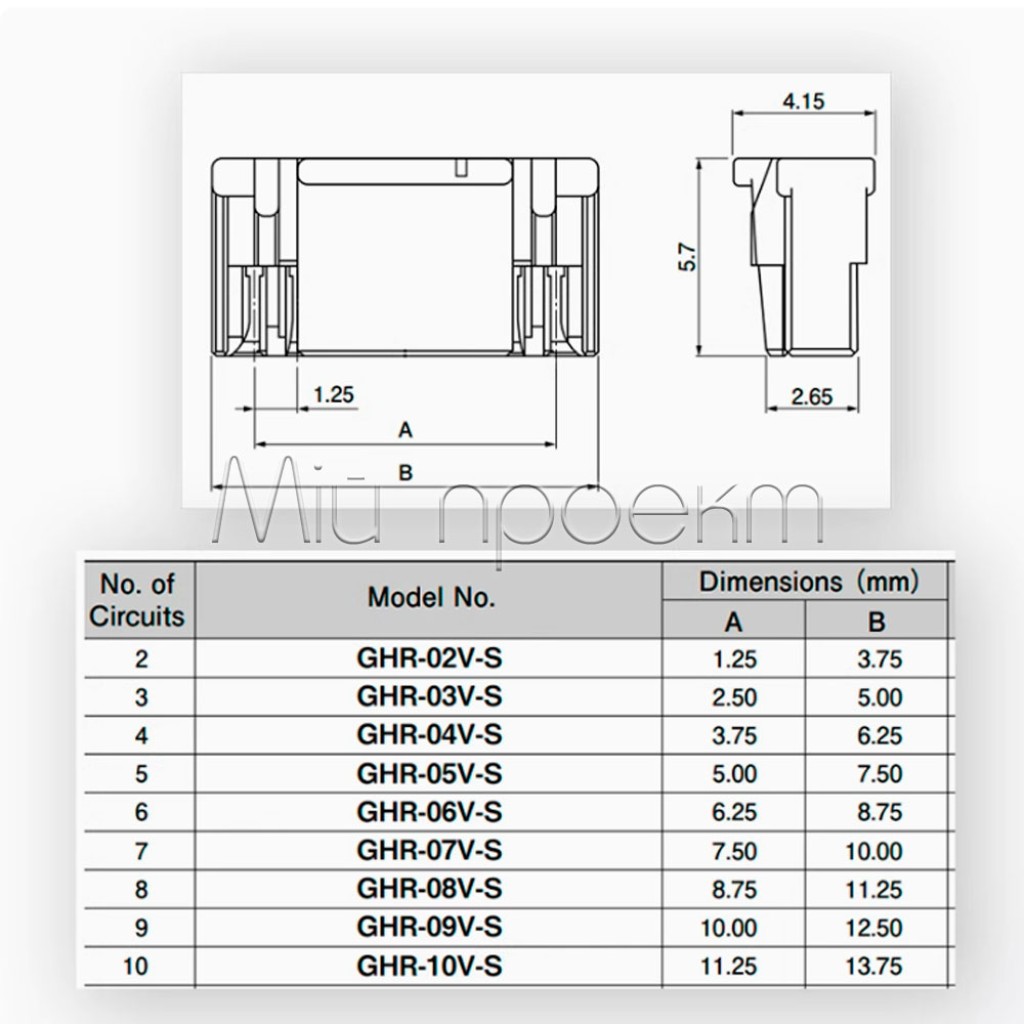

Серія GH має крок 1,25 мм і призначена для з’єднань типу «провід — плата». Її конструкція передбачає механічну фіксацію та сполучення з відповідною частиною тієї самої серії, змонтованою на платі.^[1] Для сумісності обидві частини повинні мати однакову кількість контактів та відповідне ключування.

Позначення «1,25 мм» описує лише відстань між сусідніми контактами. Воно не робить цей роз’єм взаємозамінним з іншими серіями такого самого кроку.

Проводи та інтеграція

Проводи завдовжки 150 мм дають змогу винести точку підключення від плати та сформувати власний кабельний перехід без обтискання мініатюрних контактів. Луджені мідні провідники можна приєднати до іншого кабелю, плати або клеми способом, що відповідає конкретному проєкту.

Електричне призначення жил не задається самим корпусом. Порядок сигналів, живлення та землі потрібно визначати за документацією пристрою і перевіряти до подавання живлення.

Підійде / не підійде

Підійде

для підключення до відповідної частини JST GH з кроком 1,25 мм, змонтованої на платі;
для заміни пошкодженого пігтейла, якщо збігаються корпус, кількість контактів і розпіновка;
для виготовлення компактного сигнального або малопотужного кабельного переходу з урахуванням параметрів конкретного кола.

Не підійде

до роз’єму іншої серії лише тому, що він також має крок 1,25 мм;
як готовий кабель із наперед визначеною розпіновкою;
для силового кола без перевірених допустимих напруги, струму, перерізу проводу та якості з’єднань.

Приклади застосування

Заміна кабельної частини

Пігтейл можна використати для відновлення з’єднання у компактному електронному пристрої, якщо точно збігаються серія GH, кількість контактів, ключування та порядок сигналів.

Власний кабельний адаптер

Проводи можна приєднати до іншого роз’єму або плати, щоб отримати перехідник для датчика, контролера чи периферійного модуля. Розпіновку адаптера визначають за схемами обох пристроїв.

Підключення

Перевірте механічну сумісність
Зіставте серію GH, крок 1,25 мм, кількість контактів, форму корпусу, напрям входу та ключування.
Визначте контакт 1
Знайдіть нумерацію контактів у документації плати або пристрою. Не визначайте її лише за положенням чи кольором окремої жили.
Звірте розпіновку
Перевірте мультиметром відповідність кожної жили сигналу, живленню або землі та ізолюйте місця з’єднань.
Підключіть без перекосу
Вставляйте корпус рівно, без надмірного зусилля. Перед першим увімкненням ще раз перевірте полярність і відсутність короткого замикання.

Обмеження та безпека

Перевірте розпіновку до подавання живлення

Однакова кількість контактів не означає однаковий порядок живлення та сигналів. Помилка в полярності або розпіновці може пошкодити підключені пристрої.

Не використовуйте непідтверджений електричний режим

Допустимі струм і напруга готової кабельної збірки залежать від проводів, контактів, обтискання та умов роботи. Для силового навантаження потрібні окремо підтверджені параметри з достатнім запасом.

Не тягніть за проводи

Під час роз’єднання тримайтеся за корпус конектора: натягування проводів створює зайве навантаження на мініатюрні контакти та місця їх кріплення.

FAQ

Чи сумісний цей роз’єм з будь-яким конектором 1,25 мм?

Ні. Потрібні збіг серії GH, кількості контактів, геометрії корпусу та ключування; одного кроку 1,25 мм недостатньо.

Як вибрати кількість контактів?

Порахуйте позиції у відповідній частині на платі та виберіть таке саме виконання. Після цього окремо звірте контакт 1 і повну розпіновку.

Чи можна використати пігтейл з автопілотом, датчиком або контролером?

Так, якщо пристрій має сумісну частину JST GH і збігаються кількість контактів, ключування, розпіновка та електричний режим. Назва інтерфейсу сама по собі не визначає порядок проводів.

Альтернатива з довшими проводами

Для виконань на 4, 7 або 8 контактів можна вибрати роз’єм серії JST GH з проводами 200 мм.

Документи та джерела

JST Sales America, GH Connector, eGH.pdf — крок 1,25 мм, конструкція «провід — плата», механізм фіксації та сумісні компоненти серії.
