Коротко про корпус роз’єму GH 1,25 мм

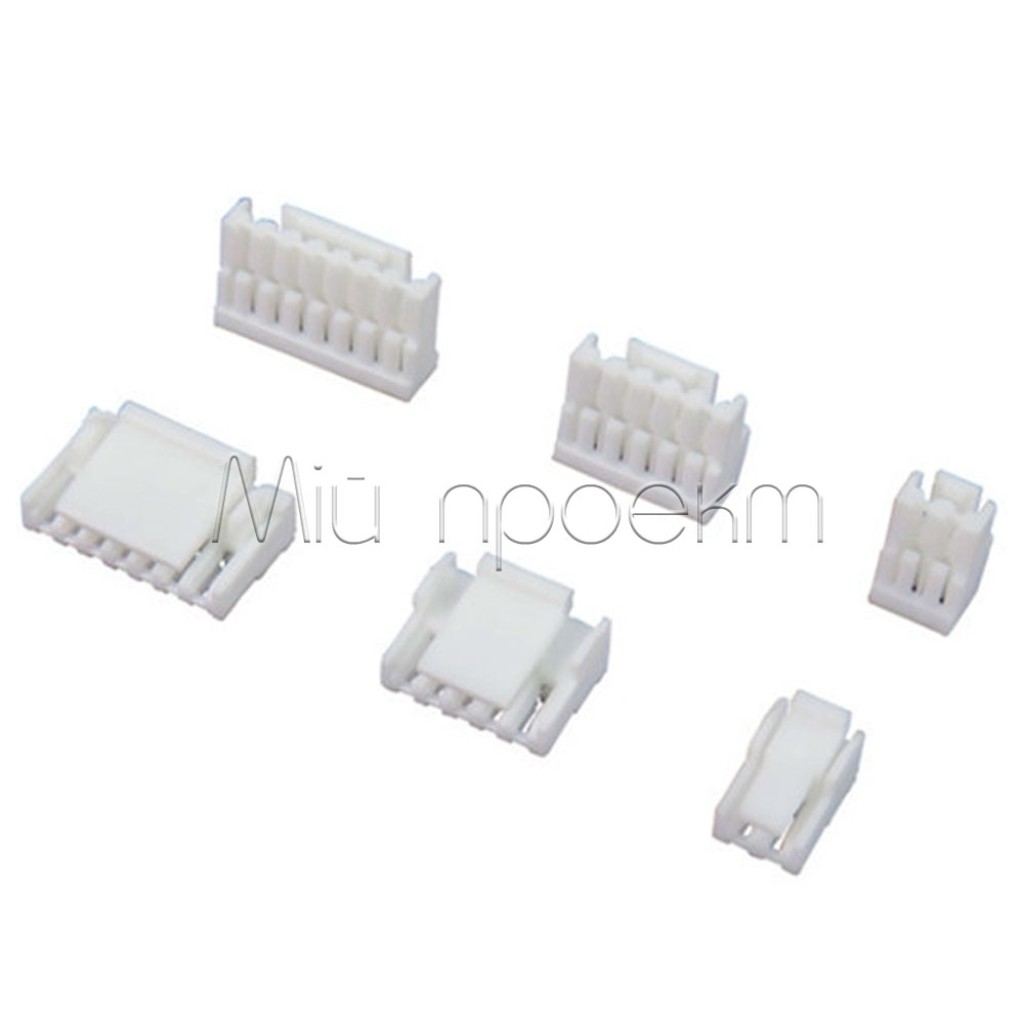

Корпус кабельного роз’єму GH із кроком 1,25 мм призначений для компактного з’єднання типу «провід — плата». Кількість позицій залежить від вибраного варіанта: 2, 3, 4, 5, 6, 7, 8 або 10.

Товар є порожнім пластиковим корпусом. Для складання кабелю потрібні окремі обтискні контакти, проводи та відповідна частина GH на платі з такою самою кількістю позицій.

Ключові характеристики

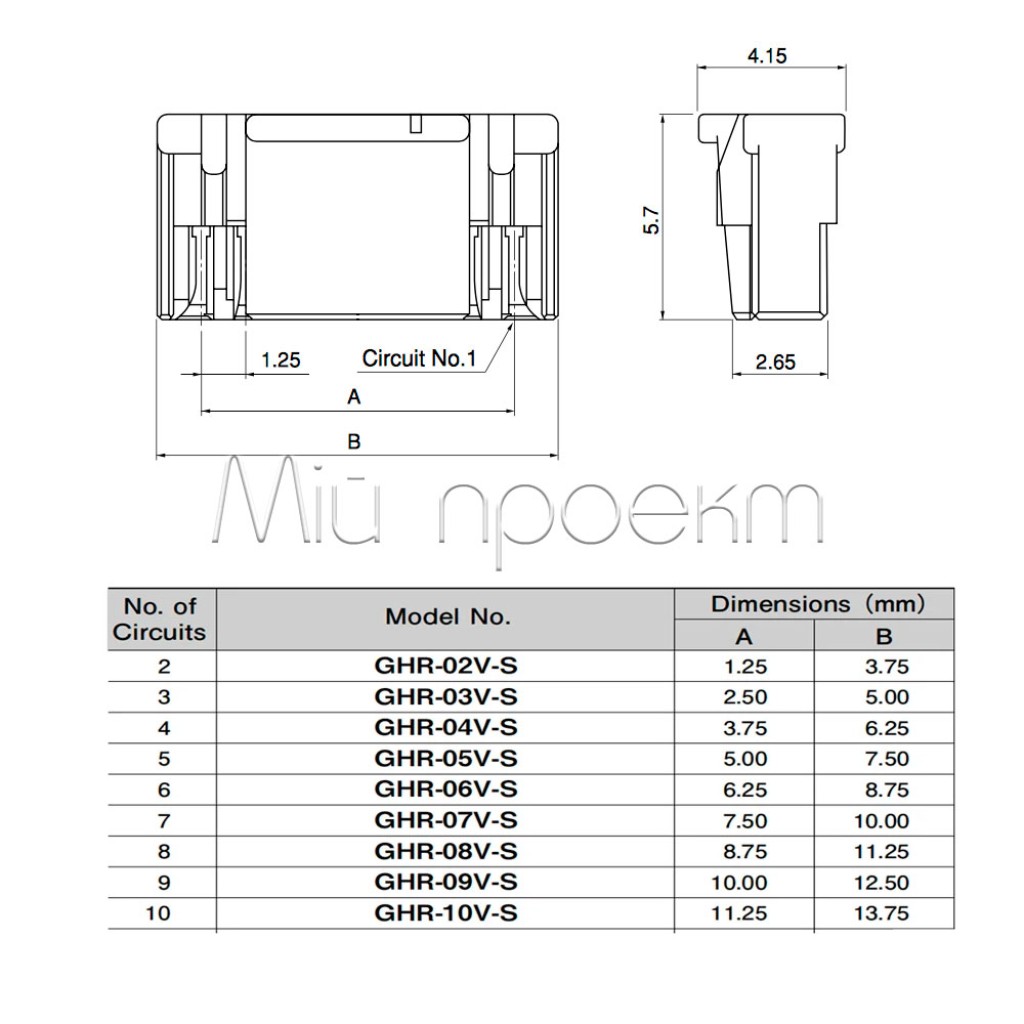

Серія та крок: GH, 1,25 мм
Виконання: кабельний корпус female для обтискних контактів

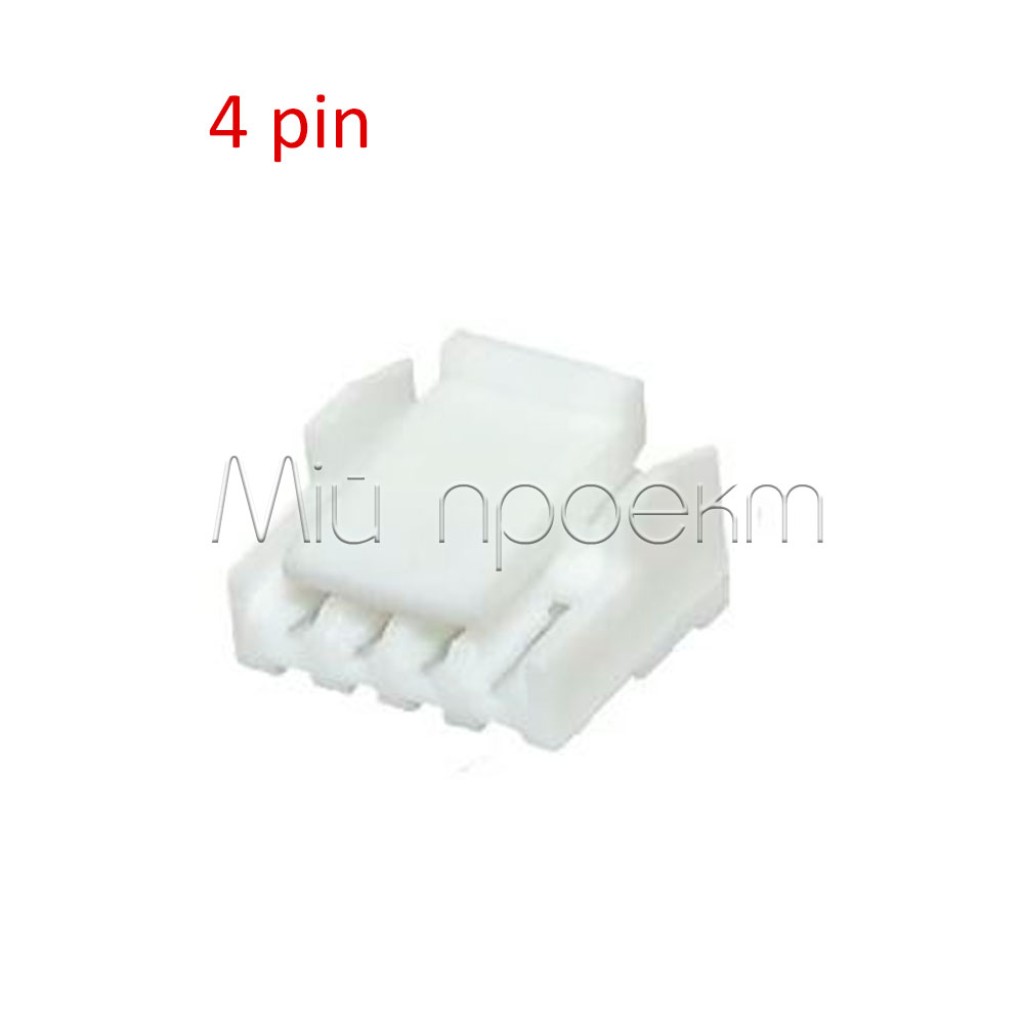

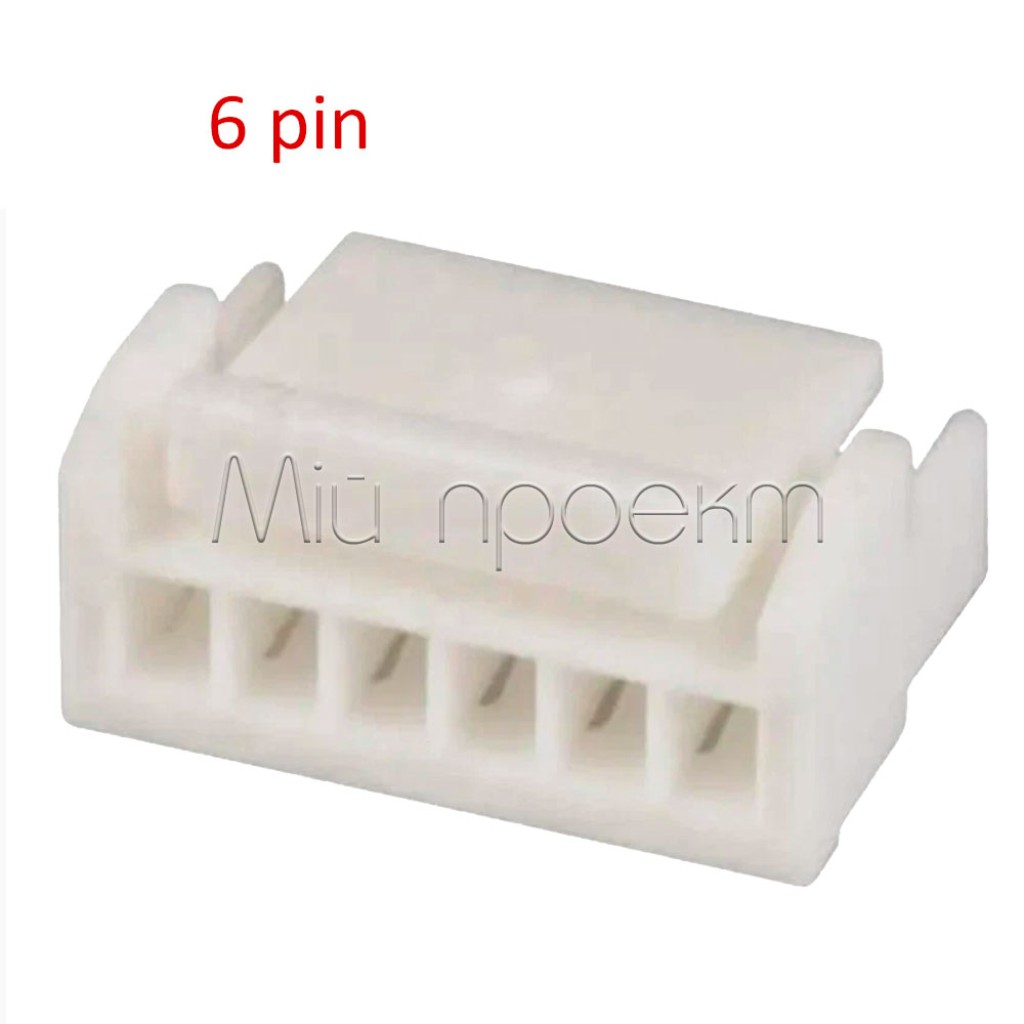

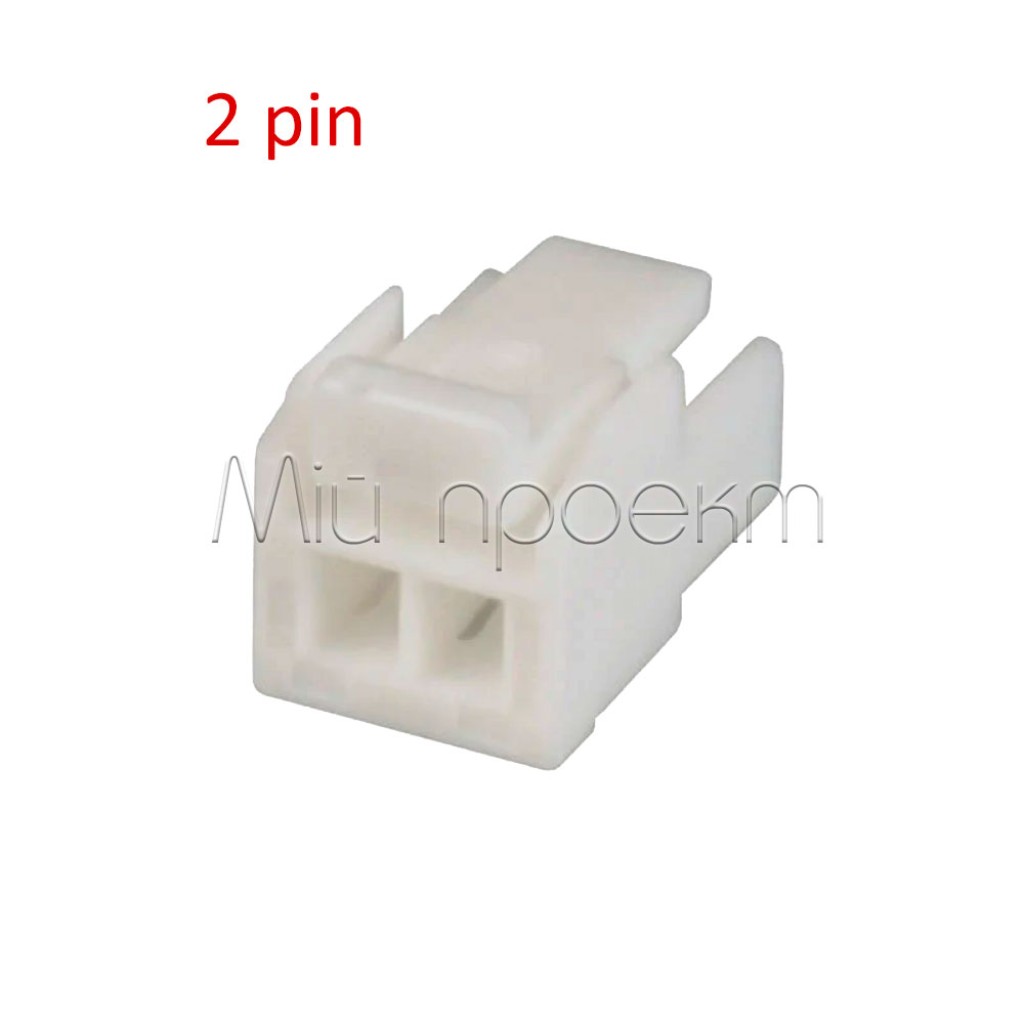

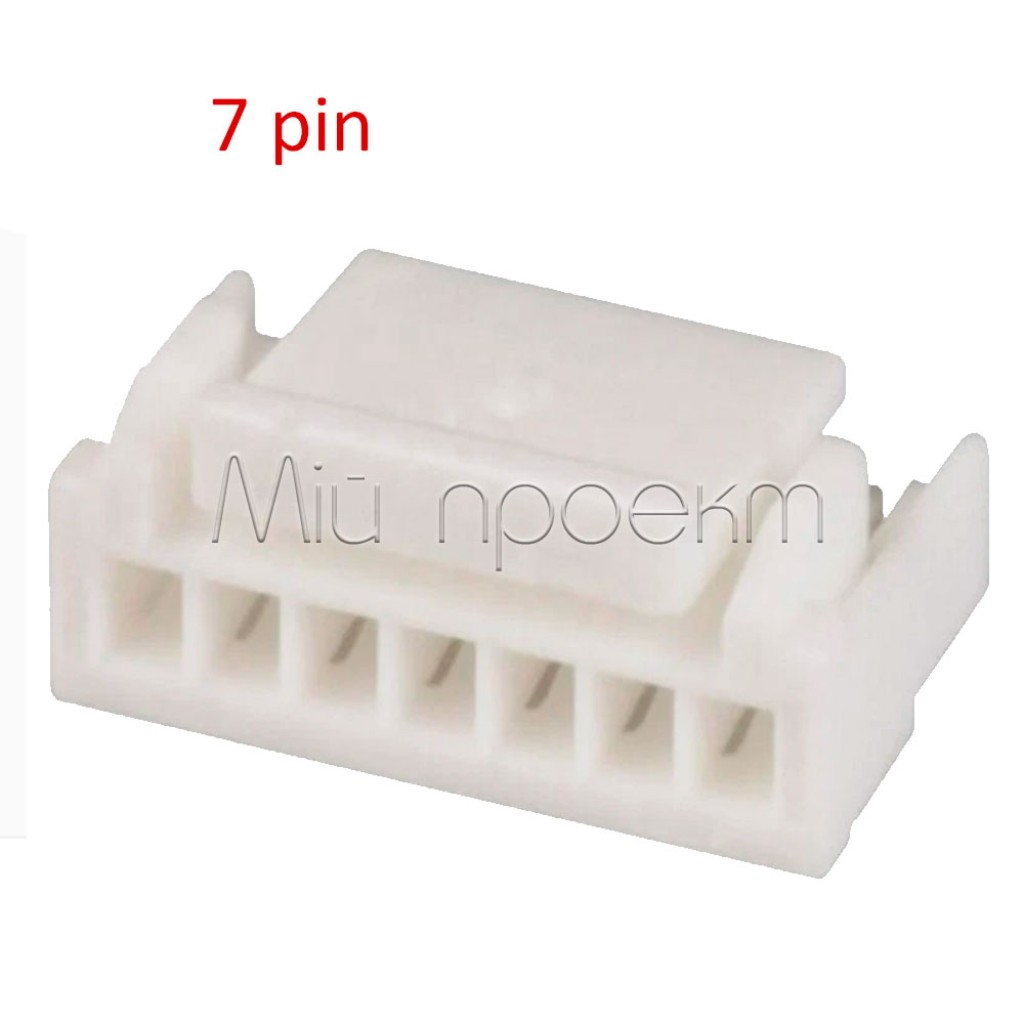

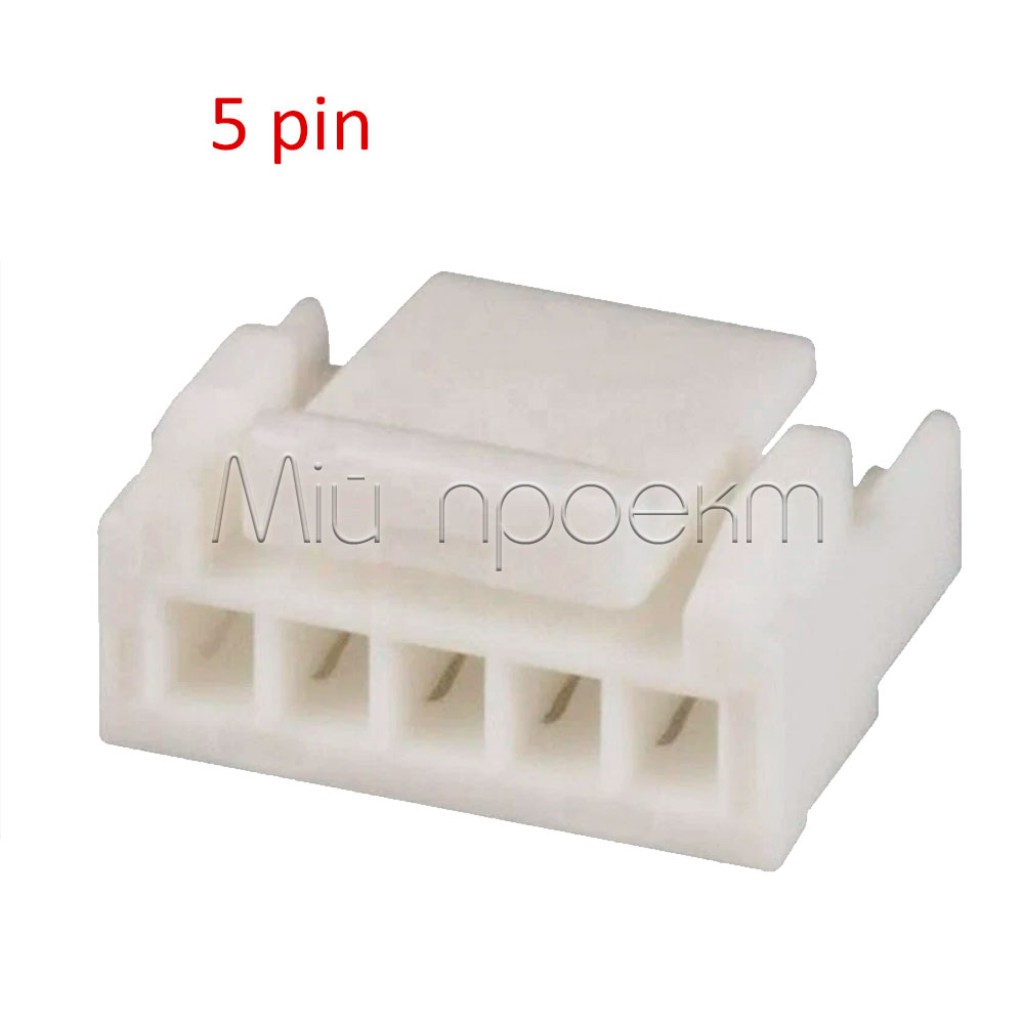

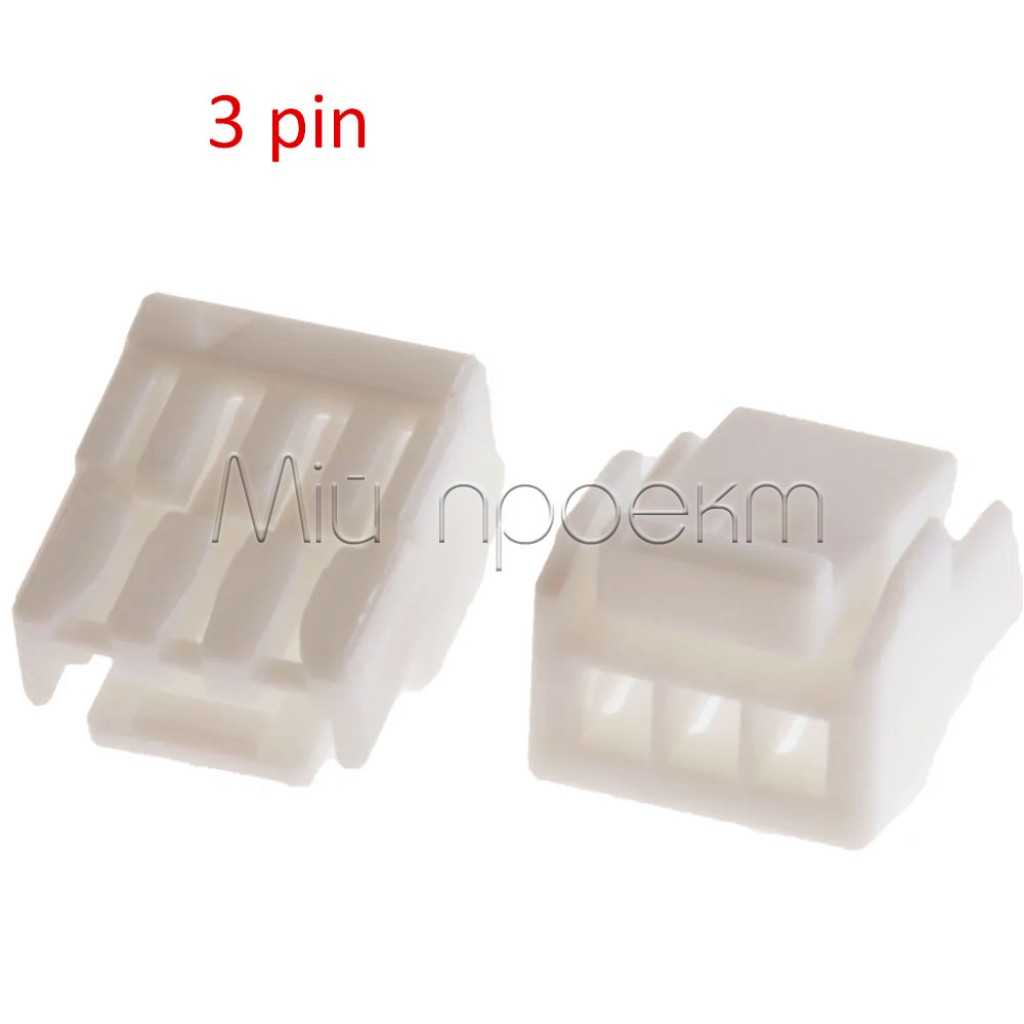

Кількість позицій: 2, 3, 4, 5, 6, 7, 8 або 10 — залежно від варіанта
Тип з’єднання: однорядне, провід — плата, з механічним фіксатором
Матеріал корпусу: PBT-пластик
Сумісний провід: AWG 26–30; зовнішній діаметр ізоляції 0,8–1,0 мм^[1]
Номінальний струм з’єднання: до 1 А AC/DC із проводом AWG 26^[1]
Номінальна напруга з’єднання: до 50 В AC/DC^[1]
Робоча температура: від −25 до +85 °C

Детальний опис та особливості

Компактне з’єднання проводу з платою

Корпус утримує обтиснуті кабельні контакти в одному ряду та з’єднується з відповідною платною частиною GH. Крок 1,25 мм дає змогу розмістити кілька сигнальних або малопотужних ліній у невеликому корпусі, а зовнішній фіксатор допомагає уникнути випадкового роз’єднання.

Сумісність визначає не лише крок

Позначення 1,25 мм описує відстань між сусідніми контактами, але не гарантує сумісності з іншими сімействами такого самого кроку. Кабельний корпус, обтискні контакти й платна частина мають належати до формату GH, мати однакову кількість позицій та сумісні напрямні й фіксатор.

Складання власного кабелю

Окремий корпус дає змогу самостійно вибрати кількість і колір проводів та сформувати потрібну розпіновку. Для проводів AWG 26–30 потрібні сумісні контакти GH і відповідна геометрія обтискання; слабке або деформоване обтискання збільшує опір і може спричинити нестабільний контакт.

Підійде / не підійде

Підійде

для виготовлення кабелю до сумісної платної частини GH 1,25 мм;
для внутрішніх сигнальних і малопотужних з’єднань у компактній електроніці;
для ремонту кабельного джгута, якщо збігаються серія, кількість позицій і розпіновка;
для власного кабелю з проводами AWG 26–30 та окремими обтискними контактами.

Не підійде

до роз’єму іншої серії лише через однаковий крок 1,25 мм;
як готовий кабель: у корпусі немає проводів і встановлених контактів;
для кола з напругою понад 50 В AC/DC або струмом понад 1 А;
коли потрібна кількість позицій, якої немає серед доступних варіантів.

Приклади застосування

Кабель датчика або периферійного модуля

Корпус можна використати для знімного підключення датчика, дисплея, приймача чи іншого модуля до плати, якщо її роз’єм має сумісний формат GH і відома точна розпіновка.

Внутрішній джгут контролера

Кілька ліній живлення, землі та сигналів можна об’єднати в компактний кабель. Електричне призначення кожної позиції задає схема пристрою, а не сам корпус.

Ремонт пошкодженого кабелю

Корпус підходить для відновлення кабельної частини, коли старий корпус пошкоджений, але вдалося точно звірити серію, контактність, орієнтацію контакту 1 та порядок усіх ліній.

Складання та підключення

Виберіть кількість позицій
Порахуйте контакти платної частини та виберіть корпус із такою самою кількістю комірок. Додатково звірте форму напрямних і фіксатора.
Підготуйте контакти й проводи
Використовуйте контакти формату GH та проводи AWG 26–30 з ізоляцією діаметром 0,8–1,0 мм. Для самостійного обтискання потрібен інструмент, розрахований на мініатюрні open-barrel контакти.
Сформуйте розпіновку
До встановлення контактів запишіть призначення кожної комірки. Позначте контакт 1 та не визначайте полярність лише за кольором проводу.
Установіть контакти
Вставляйте кожен обтиснутий контакт із боку проводу у правильній орієнтації до фіксації. Легко потягніть провід назад, щоб переконатися, що контакт не виходить із корпусу.
Перевірте готовий кабель
До подавання живлення перевірте мультиметром безперервність кожної лінії, відсутність короткого замикання, правильну полярність і відповідність розпіновці.

Комплектація

Пластиковий корпус GH 1,25 мм вибраної контактності.
Обтискні контакти, проводи та платна відповідна частина потрібні окремо.

Обмеження та безпека

Перевірте розпіновку до подавання живлення

Корпус не задає універсального порядку живлення, землі та сигналів. Помилкова полярність або переставлені контакти можуть пошкодити підключене обладнання.

Не перевищуйте 1 А та 50 В AC/DC

Допустимий режим готового з’єднання визначає його найслабша частина: контакт, провід, обтискання, платний роз’єм і температура. Для тоншого проводу або непідтверджених компонентів використовуйте нижче навантаження із запасом.

Не стикуйте несумісні корпуси силою

Однаковий крок не означає однакової геометрії. Надмірне зусилля може деформувати контакт, корпус або платний роз’єм.

Розвантажте проводи від натягу

Закріпіть кабель так, щоб рух і натяг не передавалися на контакти. Під час роз’єднання тримайтеся за пластиковий корпус, а не за проводи.

FAQ

Чи входять контакти та проводи?

Ні. Товар є пластиковим корпусом вибраної контактності. Для складання потрібні окремі контакти GH і відповідні проводи.

Чи сумісний корпус із будь-яким роз’ємом 1,25 мм?

Ні. Потрібні сумісний формат GH, однакова кількість позицій, відповідна геометрія напрямних і фіксатора. Крок 1,25 мм сам по собі не підтверджує сумісність.

Який варіант корпусу вибрати?

Виберіть виконання з такою самою кількістю позицій, як у платної частини: 2, 3, 4, 5, 6, 7, 8 або 10. Після цього окремо звірте контакт 1 і повну розпіновку.

Чи можна використати провід тонший за AWG 26?

Так, корпус і контакти серії розраховані на AWG 26–30, але номінал 1 А зазначений для AWG 26. Для тоншого проводу допустиме навантаження потрібно зменшити з урахуванням проводу, контакту, обтискання та умов охолодження.

Як спростити складання без обтискних кліщів?

Використайте попередньо обтиснуті контакти на проводах або готову кабельну збірку GH потрібної контактності. У будь-якому разі перевірте розпіновку до першого ввімкнення.

Контакти та готові кабельні варіанти

Для складання корпусу без обтискання виберіть попередньо обтиснуті контакти GH 1,25 мм на проводах 28 AWG.
Якщо потрібна готова кабельна частина, можна вибрати роз’єм GH 1,25 мм на проводах із різними варіантами контактності або готовий пігтейл GH на 4, 7 чи 8 контактів із проводами 200 мм.

Документи та джерела

J.S.T. Mfg. Co., Ltd., GH Connector, eGH.pdf, 2026 — конструкція серії, крок, сумісний діапазон проводів і номінальні електричні параметри.
