Кратко о корпусе разъёма GH 1,25 мм

Корпус кабельного разъёма GH с шагом 1,25 мм предназначен для компактного соединения типа «провод — плата». Количество позиций зависит от выбранного варианта: 2, 3, 4, 5, 6, 7, 8 или 10.

Товар представляет собой пустой пластиковый корпус. Для сборки кабеля необходимы отдельные обжимные контакты, провода и соответствующая ответная часть GH на плате с таким же количеством позиций.

Ключевые характеристики

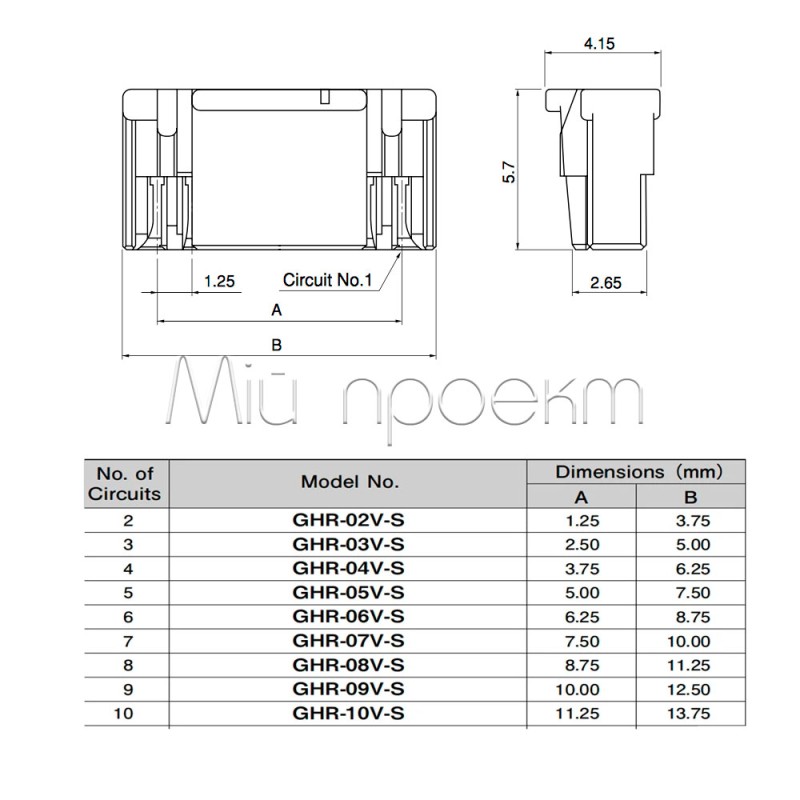

Серия и шаг: GH, 1,25 мм
Исполнение: кабельный корпус female для обжимных контактов

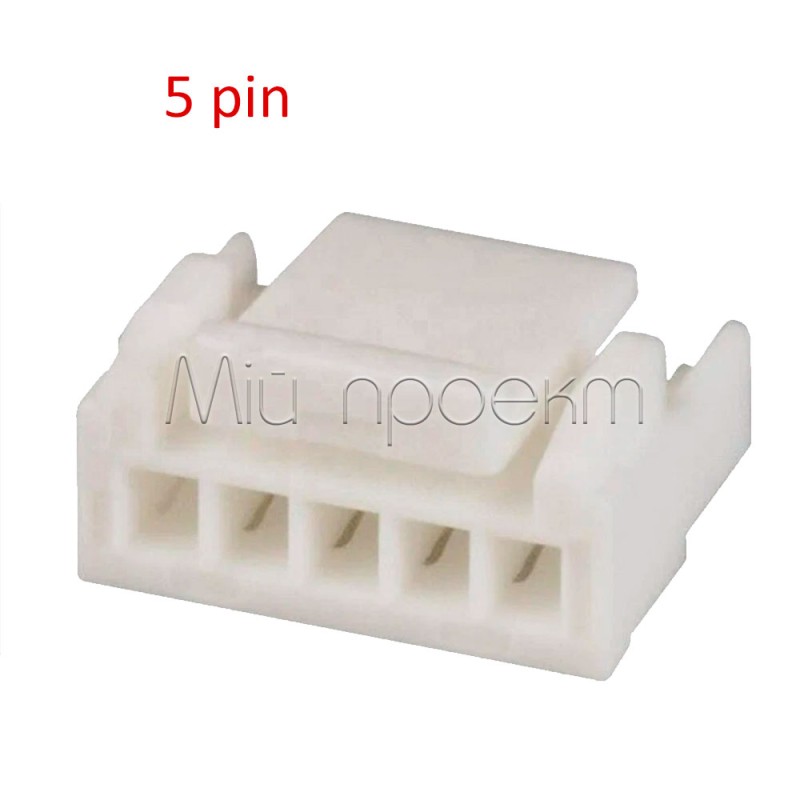

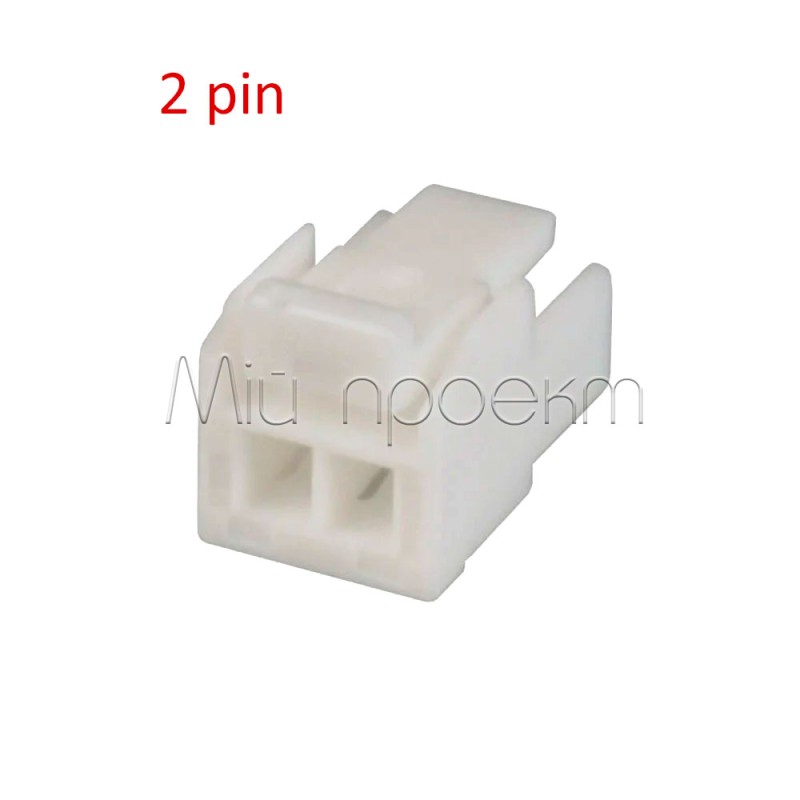

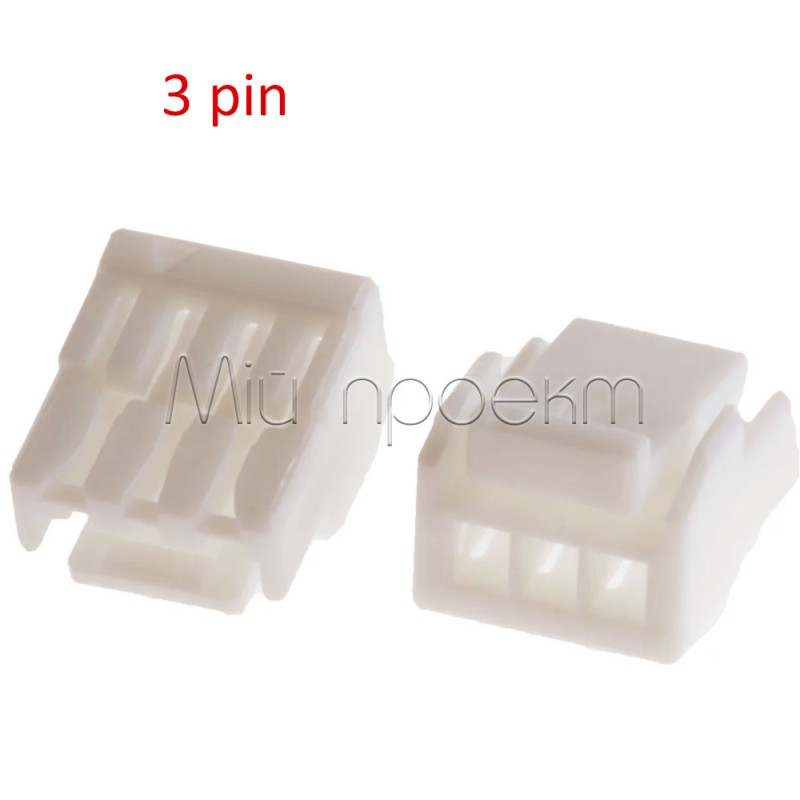

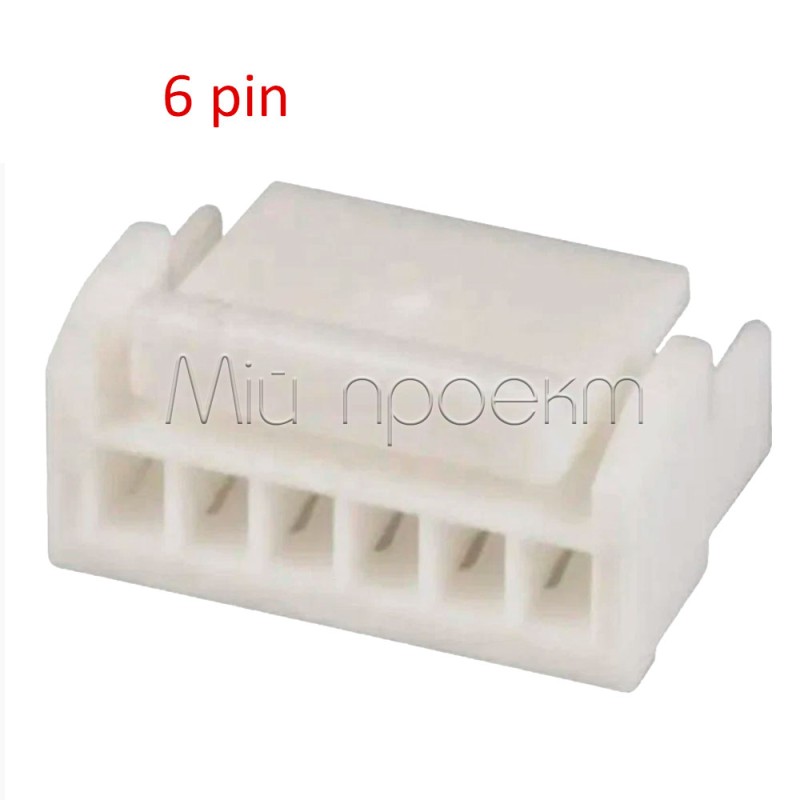

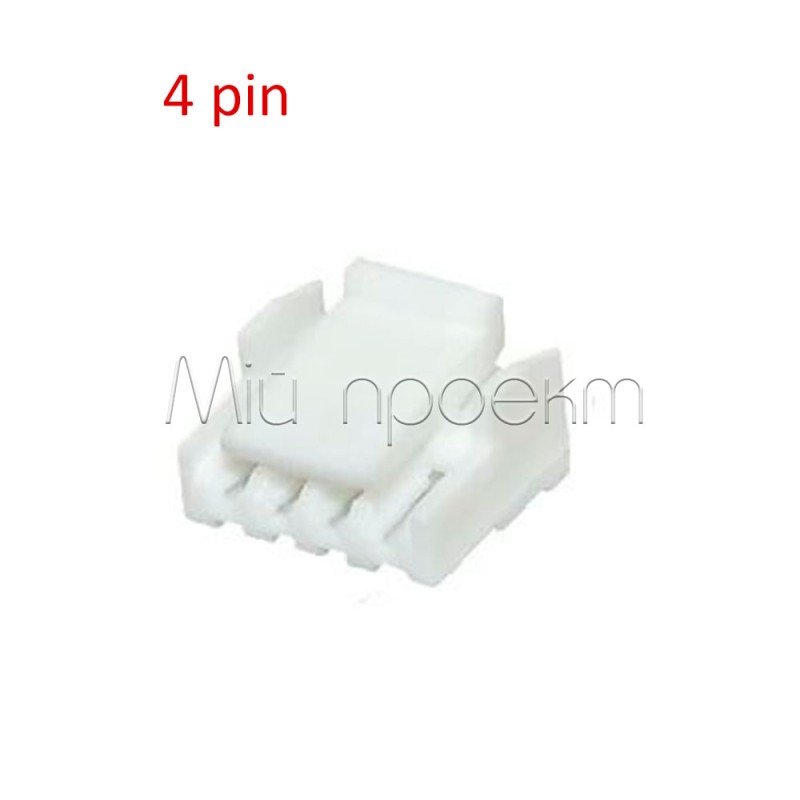

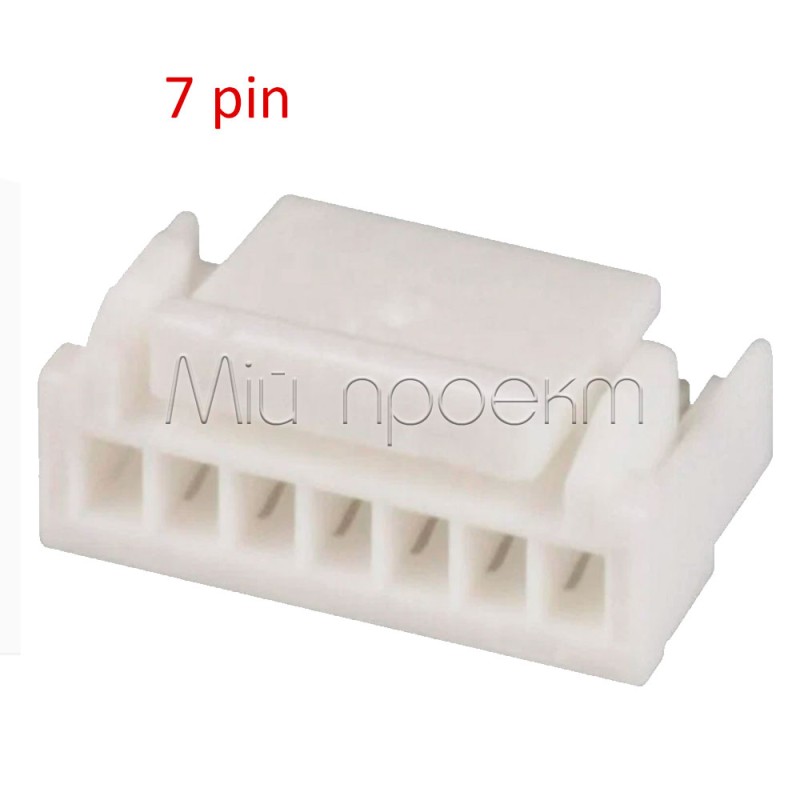

Количество позиций: 2, 3, 4, 5, 6, 7, 8 или 10 — в зависимости от варианта
Тип соединения: однорядное, провод — плата, с механическим фиксатором
Материал корпуса: PBT-пластик
Совместимый провод: AWG 26–30; наружный диаметр изоляции 0,8–1,0 мм^[1]
Номинальный ток соединения: до 1 А AC/DC с проводом AWG 26^[1]
Номинальное напряжение соединения: до 50 В AC/DC^[1]
Рабочая температура: от −25 до +85 °C

Подробное описание и особенности

Компактное соединение провода с платой

Корпус удерживает обжатые кабельные контакты в одном ряду и соединяется с соответствующей ответной частью GH на плате. Шаг 1,25 мм позволяет разместить несколько сигнальных или маломощных линий в небольшом корпусе, а внешний фиксатор помогает избежать случайного разъединения.

Совместимость определяется не только шагом

Обозначение 1,25 мм описывает расстояние между соседними контактами, но не гарантирует совместимость с другими семействами с таким же шагом. Кабельный корпус, обжимные контакты и ответная часть на плате должны относиться к формату GH, иметь одинаковое количество позиций, совместимые направляющие и фиксатор.

Сборка собственного кабеля

Отдельный корпус позволяет самостоятельно выбрать количество и цвет проводов и сформировать необходимую распиновку. Для проводов AWG 26–30 нужны совместимые контакты GH и соответствующая геометрия обжима; слабый или деформированный обжим увеличивает сопротивление и может привести к нестабильному контакту.

Подойдёт / не подойдёт

Подойдёт

для изготовления кабеля к совместимой ответной части GH 1,25 мм на плате;
для внутренних сигнальных и маломощных соединений в компактной электронике;
для ремонта кабельного жгута, если совпадают серия, количество позиций и распиновка;
для собственного кабеля с проводами AWG 26–30 и отдельными обжимными контактами.

Не подойдёт

к разъёму другой серии только из-за одинакового шага 1,25 мм;
в качестве готового кабеля: в корпусе нет проводов и установленных контактов;
для цепи с напряжением свыше 50 В AC/DC или током свыше 1 А;
если требуется количество позиций, которого нет среди доступных вариантов.

Примеры применения

Кабель датчика или периферийного модуля

Корпус можно использовать для съёмного подключения датчика, дисплея, приёмника или другого модуля к плате, если её разъём имеет совместимый формат GH и известна точная распиновка.

Внутренний жгут контроллера

Несколько линий питания, земли и сигналов можно объединить в компактный кабель. Электрическое назначение каждой позиции задаётся схемой устройства, а не самим корпусом.

Ремонт повреждённого кабеля

Корпус подходит для восстановления кабельной части, если старый корпус повреждён, но удалось точно сверить серию, количество контактов, ориентацию контакта 1 и порядок всех линий.

Сборка и подключение

Выберите количество позиций
Посчитайте контакты ответной части на плате и выберите корпус с таким же количеством ячеек. Дополнительно сверьте форму направляющих и фиксатора.
Подготовьте контакты и провода
Используйте контакты формата GH и провода AWG 26–30 с изоляцией диаметром 0,8–1,0 мм. Для самостоятельного обжима необходим инструмент, рассчитанный на миниатюрные контакты типа open-barrel.
Сформируйте распиновку
До установки контактов запишите назначение каждой ячейки. Обозначьте контакт 1 и не определяйте полярность только по цвету провода.
Установите контакты
Вставляйте каждый обжатый контакт со стороны провода в правильной ориентации до фиксации. Слегка потяните провод назад, чтобы убедиться, что контакт не выходит из корпуса.
Проверьте готовый кабель
Перед подачей питания проверьте мультиметром целостность каждой линии, отсутствие короткого замыкания, правильную полярность и соответствие распиновке.

Комплектация

Пластиковый корпус GH 1,25 мм с выбранным количеством контактов.
Обжимные контакты, провода и ответная часть на плате приобретаются отдельно.

Ограничения и безопасность

Проверьте распиновку перед подачей питания

Корпус не задаёт универсального порядка питания, земли и сигналов. Ошибочная полярность или переставленные контакты могут повредить подключённое оборудование.

Не превышайте 1 А и 50 В AC/DC

Допустимый режим готового соединения определяется его самым слабым элементом: контактом, проводом, обжимом, разъёмом на плате и температурой. Для более тонкого провода или неподтверждённых компонентов используйте меньшую нагрузку с запасом.

Не соединяйте несовместимые корпуса с усилием

Одинаковый шаг не означает одинаковую геометрию. Чрезмерное усилие может деформировать контакт, корпус или разъём на плате.

Защитите провода от натяжения

Закрепите кабель так, чтобы движение и натяжение не передавались на контакты. При разъединении держитесь за пластиковый корпус, а не за провода.

FAQ

Входят ли контакты и провода в комплект?

Нет. Товар представляет собой пластиковый корпус с выбранным количеством контактов. Для сборки нужны отдельные контакты GH и соответствующие провода.

Совместим ли корпус с любым разъёмом 1,25 мм?

Нет. Необходимы совместимый формат GH, одинаковое количество позиций, соответствующая геометрия направляющих и фиксатора. Сам по себе шаг 1,25 мм не подтверждает совместимость.

Какой вариант корпуса выбрать?

Выберите исполнение с таким же количеством позиций, как у ответной части на плате: 2, 3, 4, 5, 6, 7, 8 или 10. После этого отдельно сверьте контакт 1 и полную распиновку.

Можно ли использовать провод тоньше AWG 26?

Да, корпус и контакты серии рассчитаны на AWG 26–30, но номинал 1 А указан для AWG 26. Для более тонкого провода допустимую нагрузку необходимо уменьшить с учётом провода, контакта, обжима и условий охлаждения.

Как упростить сборку без обжимных клещей?

Используйте предварительно обжатые контакты на проводах или готовую кабельную сборку GH с нужным количеством контактов. В любом случае проверьте распиновку перед первым включением.
