KY-022 Модуль инфракрасного приемника VS1833B

Есть в наличии

Код товара: 1411

28.00 грн

Нашли дешевле?

-Входное напряжение-:2.7 - 5.5 В

-Рабочая частота-:38 кГц

-Размеры-:18.5 х 15 мм

-Диапазон рабочей температуры-:- 20 … + 85 °C

-Расстояние срабатывания-:до 8 м (дистанция приема от обычного пульта: 18-20 м)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

KY-022 Модуль инфракрасного приемника VS1833B

Код товара: 1411

28.00 грн

Описание

📡 KY-022 Инфракрасный приемник

Высокоточный ИК-приемник с частотой 38 кГц и дальностью до 8 метров

Общее описание

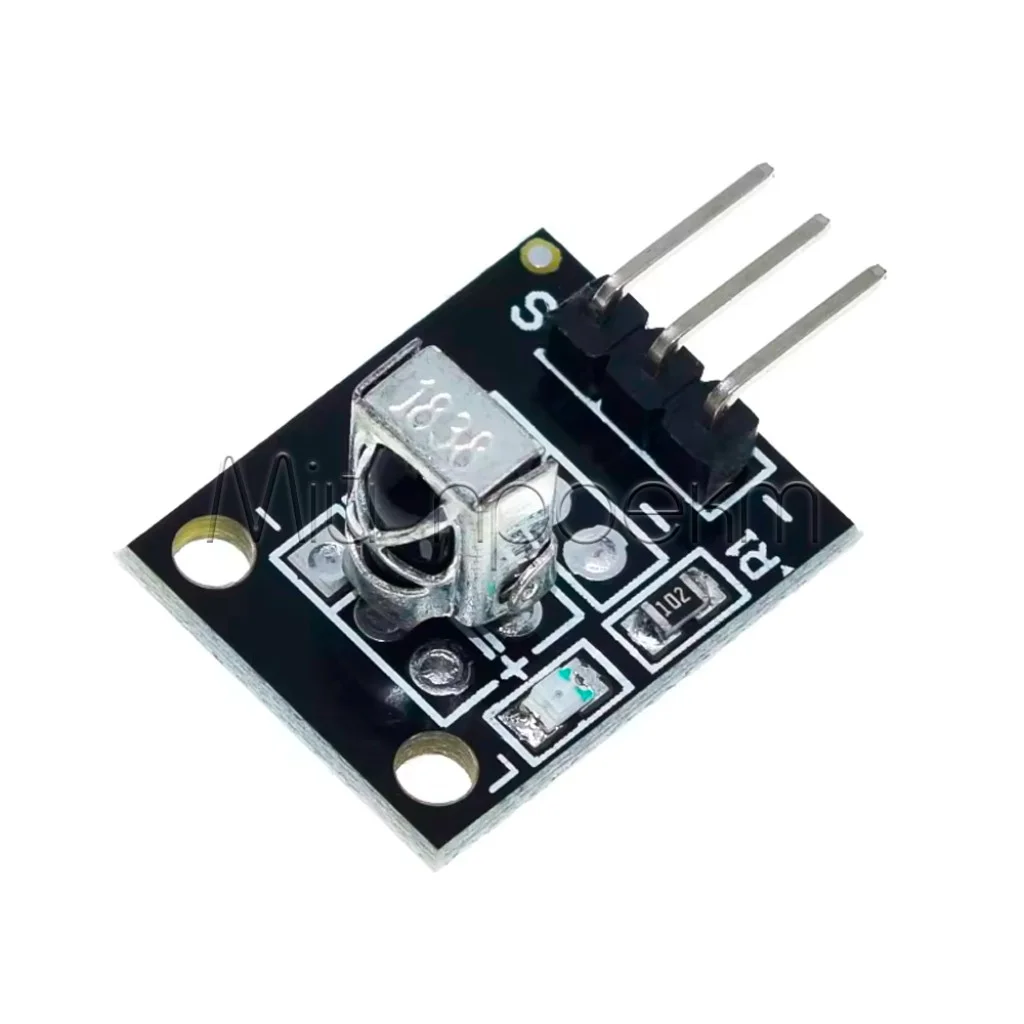

KY-022 Инфракрасный приемник – профессиональный модуль для приема инфракрасных сигналов с встроенным датчиком 1838 и протоколом NEC. Этот универсальный модуль обеспечивает надежный прием ИК-сигналов на расстоянии до 8 метров, автоматически кодирует и усиливает полученные сигналы для передачи микроконтроллерам через низковольтную проводку. Модуль оснащен светодиодным индикатором для визуального контроля приема сигналов и токоограничивающим резистором для защиты от перегрузок. Идеально подходит для проектов дистанционного управления, автоматизации, робототехники и IoT-систем с Arduino, Raspberry Pi и другими микроконтроллерами.

✅ Технические преимущества:

• Высокочувствительный ИК-сенсор 1838 – профессиональный инфракрасный приемник с оптимальной чувствительностью на частоте 38 кГц, обеспечивающий стабильный прием сигналов даже при слабом освещении
• Протокол NEC с автоматическим кодированием – встроенная обработка сигналов по стандарту NEC обеспечивает совместимость с большинством пультов дистанционного управления и ИК-передатчиков
• Дальность приема до 8 метров – мощный приемник обеспечивает надежную работу на больших расстояниях, идеально для систем умного дома и промышленных применений
• Цифровой выходной сигнал – модуль генерирует цифровой сигнал, совместимый с любыми цифровыми входами микроконтроллеров без дополнительных преобразователей
• Встроенная защита и индикация – токоограничивающий резистор 1 кОм и светодиодный индикатор обеспечивают безопасную работу и визуальный контроль приема сигналов
• Универсальная совместимость – поддержка широкого спектра микроконтроллеров, включая Arduino, Raspberry Pi, ESP32, STM32 и другие платформы разработки

🔧 Идеальное решение для:

Системы умного дома

Дистанционное управление роботами

IoT-проекты

Автоматизация освещения

Системы безопасности

Мультимедийные системы

Промышленное оборудование

Образовательные проекты

💡 Широкие возможности применения:

Системы умного дома – интеграция с Arduino или Raspberry Pi для создания центрального пульта управления освещением, климатом, безопасностью. Модуль позволяет использовать обычные телевизионные пульты для управления всеми устройствами дома, создавая единую систему управления с возможностью программирования различных команд для каждой кнопки.
Робототехника и дистанционное управление – идеальный компонент для создания управляемых роботов, дронов, автомобилей на радиоуправлении. Работает в паре с ИК-передатчиком KY-005 для создания надежного канала связи на расстоянии до 8 метров, обеспечивая точное выполнение команд навигации и манипуляции.
IoT и облачные сервисы – подключение к сетям WiFi через ESP32 или ESP8266 для создания удаленных систем управления. Позволяет принимать команды как от локальных пультов, так и через мобильные приложения, интегрируясь с популярными платформами, такими как Blynk, Home Assistant, или собственными веб-сервисами.
Промышленная автоматизация – использование в системах управления конвейерами, сортировочными машинами, складским оборудованием. Протокол NEC обеспечивает стабильную передачу команд в промышленных условиях, а дальность до 8 метров позволяет операторам управлять оборудованием с безопасного расстояния.
Образование и прототипирование – идеальный модуль для изучения принципов инфракрасной связи, протоколов передачи данных, программирования микроконтроллеров. Простота подключения и наличие готовых библиотек для Arduino IDE делают его доступным для начинающих, а профессиональные характеристики обеспечивают качественные результаты в сложных проектах.

📦 Детальные технические характеристики:

Основной сенсор: ИК-приемник 1838
Рабочая частота: 38 кГц
Протокол кодирования: NEC
Дальность приема: до 8 метров
Напряжение питания: 3.3V - 5V DC
Тип выходного сигнала: Цифровой
Количество контактов: 3 (VCC, GND, Signal)

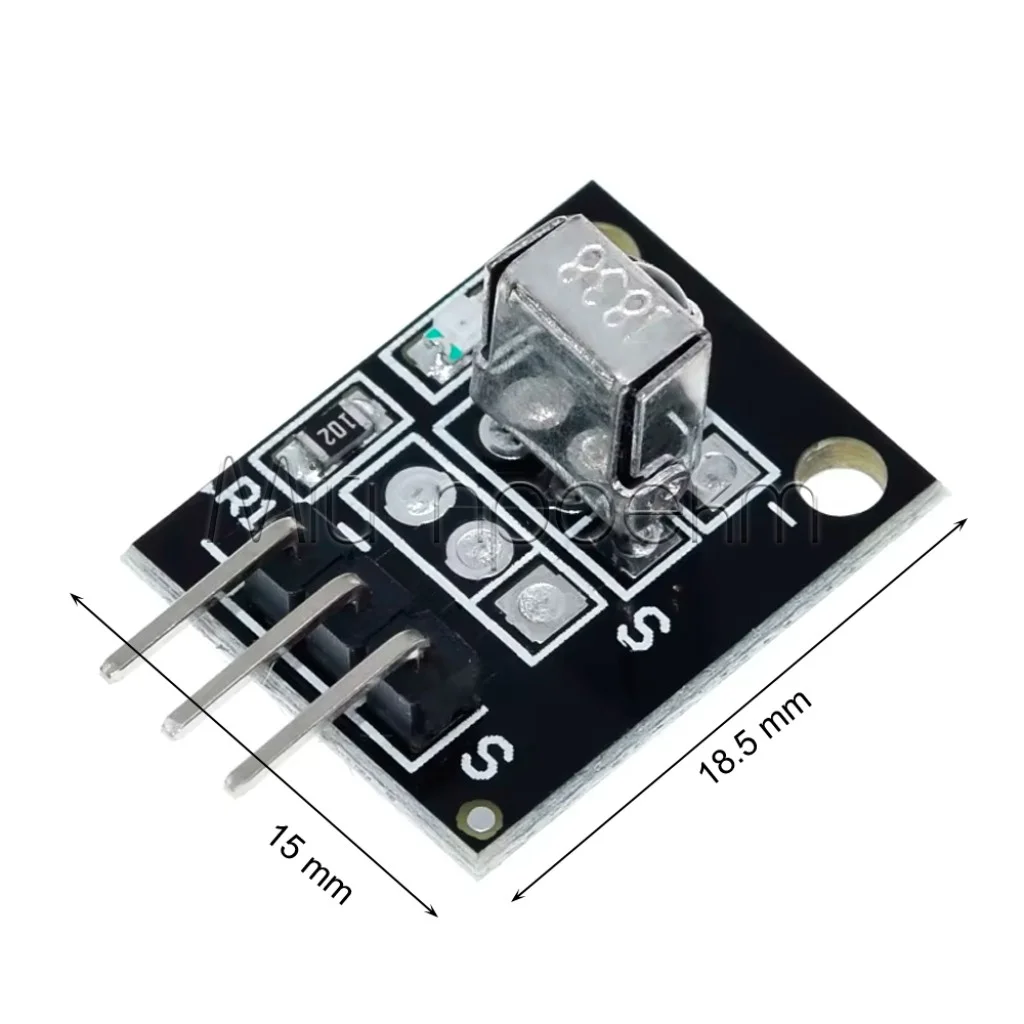

Размеры PCB:
- Длина: 18.5 мм
- Ширина: 15 мм
- Толщина: ~1.6 мм
Дополнительные компоненты:
- Токоограничивающий резистор: 1 кОм (маркировка 102)
- Индикаторный LED: красный цвет
Рабочая температура: -10°C до +60°C
Совместимость: Arduino, Raspberry Pi, ESP32, STM32, другие микроконтроллеры
Угол приема: ±45° (типичный для ИК-сенсоров 1838)
Потребление тока: <5 мА (в режиме ожидания)
Время отклика: <10 мс
Материал PCB: FR4 стеклотекстолит

⚠️ Важные аспекты использования:

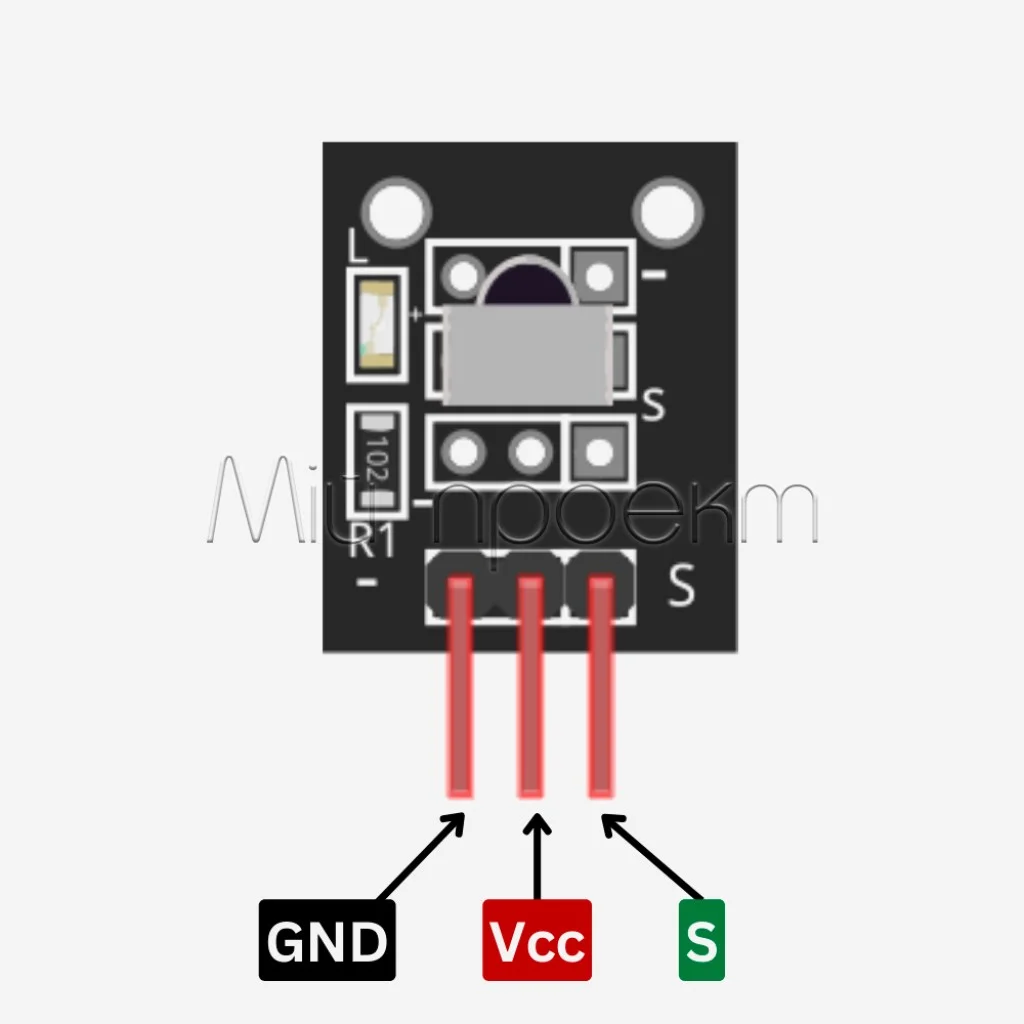

Правильное подключение питания – обязательно соблюдайте полярность при подключении: контакт с маркировкой "–" к GND, средний контакт к VCC (3.3V или 5V), контакт "S" к цифровому входу микроконтроллера. Неправильное подключение может привести к выходу модуля из строя.
Оптимальные условия работы – для максимальной чувствительности располагайте модуль подальше от источников яркого освещения, особенно люминесцентных ламп и LED-светильников, которые могут создавать помехи на частоте 38 кГц. Лучшая рабочая дистанция 1-6 метров при комнатном освещении.
Программирование и библиотеки – для Arduino рекомендуется использовать библиотеку IRremote, которая автоматически декодирует протокол NEC и возвращает шестнадцатеричные коды кнопок. Не забудьте добавить задержку между считываниями (delay 100-200 мс) для избежания множественных срабатываний.
Совместимость с пультами – большинство бытовых пультов (ТВ, кондиционеры, аудиосистемы) используют частоту 38 кГц и совместимы с модулем. Однако некоторые пульты могут работать на других частотах (36, 40 кГц) и могут не распознаваться корректно.
Защита от помех – для стабильной работы в условиях электромагнитных помех рекомендуется использовать экранированный кабель для подключения сигнального провода, особенно при длине соединения более 30 см. Также полезно добавить конденсатор 100 мкФ между VCC и GND возле модуля.

KY-022 Инфракрасный приемник – это профессиональное решение для создания систем дистанционного управления с высокой надежностью и универсальной совместимостью. Обеспечьте своим проектам стабильный прием ИК-сигналов на расстоянии до 8 метров с автоматическим кодированием по протоколу NEC.

#KY022 #ИнфракрасныйПриемник #Arduino #ПротоколNEC #УмныйДом #ДистанционноеУправление

Характеристики

-Основные-

-Входное напряжение-

2.7 - 5.5 В

-Рабочая частота-

38 кГц

-Дополнительные-

-Размеры-

18.5 х 15 мм

-Диапазон рабочей температуры-

- 20 … + 85 °C

-Расстояние срабатывания-

до 8 м (дистанция приема от обычного пульта: 18-20 м)
