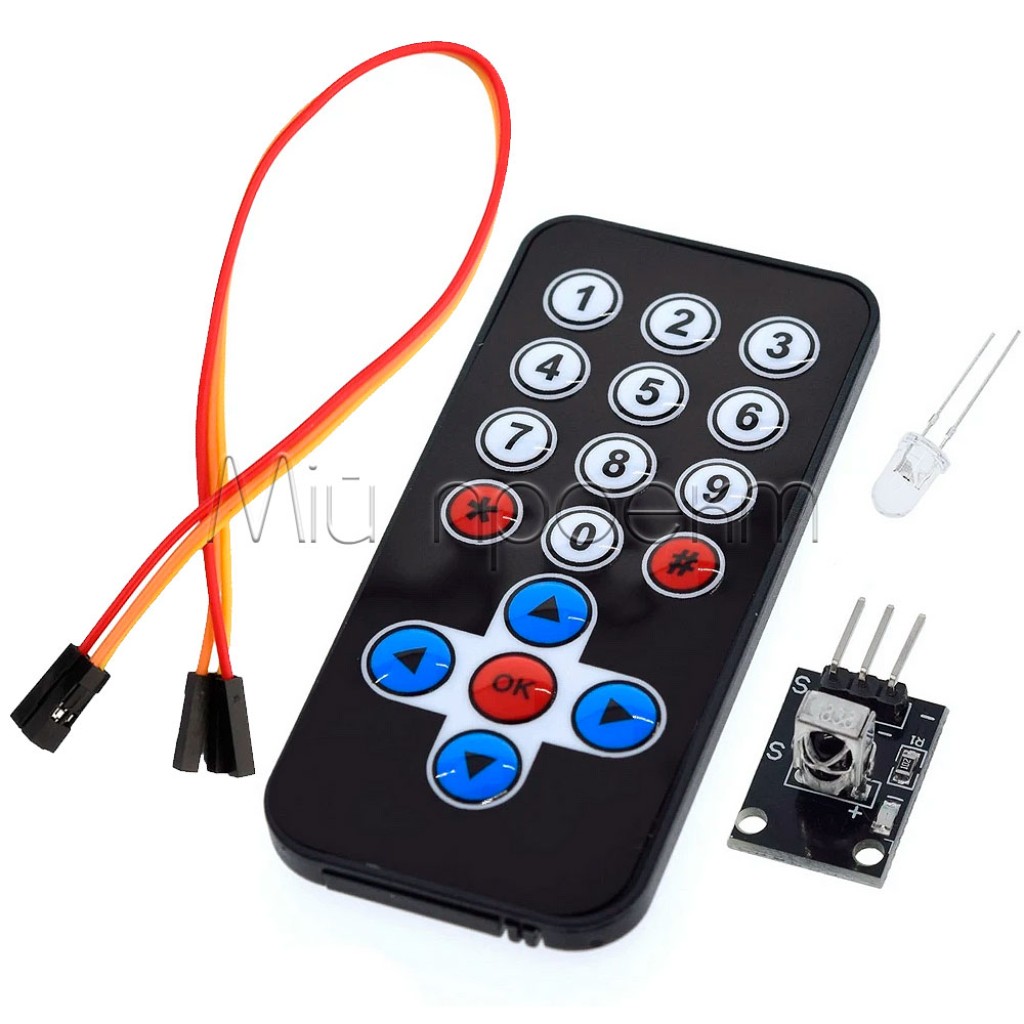

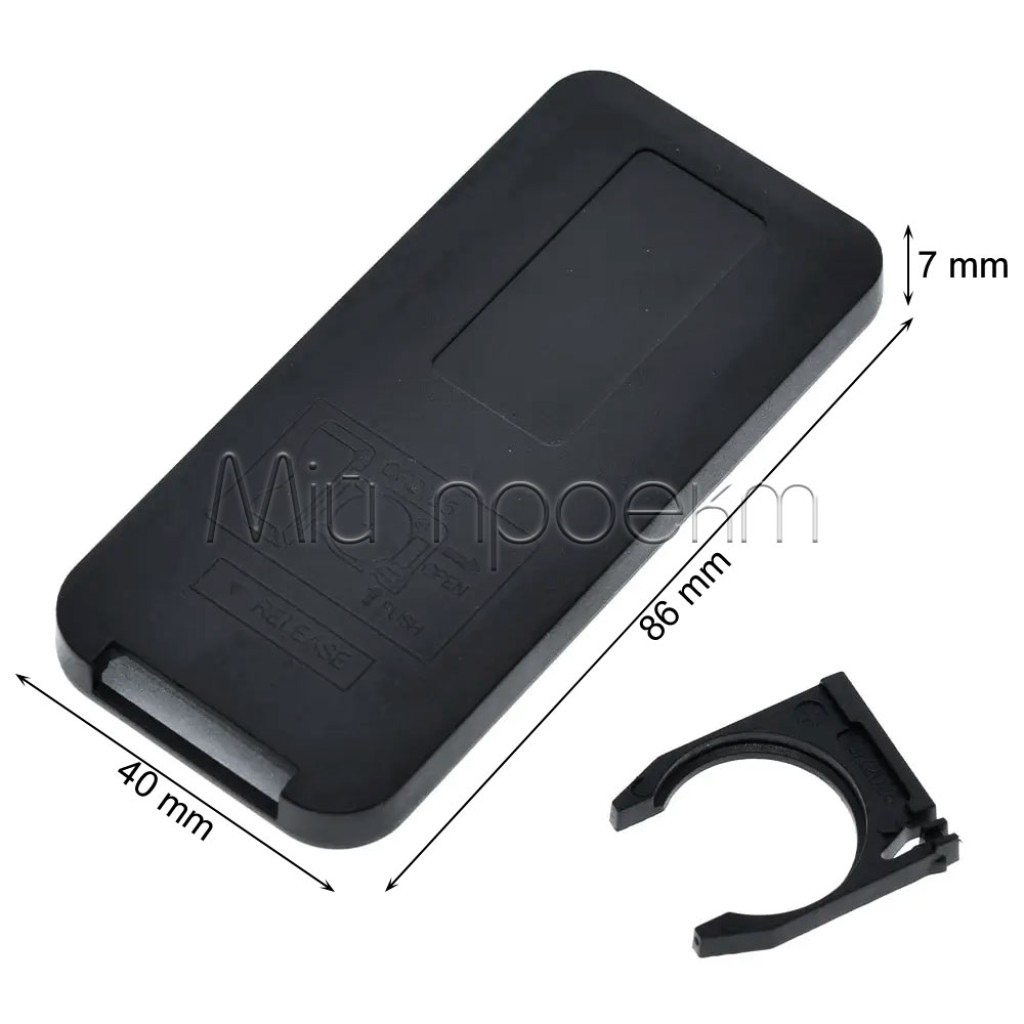

HX1838 Инфракрасный модуль управления с пультом

Как подключить HX1838 к Arduino?

Приемник HX1838 имеет всего 3 вывода, поэтому подключение максимально простое. Важно правильно определить распиновку — она может отличаться в зависимости от производителя.

flowchart LR
    subgraph ARDUINO["🔌 Arduino UNO"]
        A5V["5V"]
        AGND["GND"]
        AD2["D2 (або інший)"]
    end

    subgraph HX1838["📡 HX1838 Приймач"]
        VCC["VCC"]
        GND["GND"]
        OUT["OUT / S"]
    end

    subgraph REMOTE["🎮 Пульт ДК"]
        IR["ІЧ сигнал
940нм / 38кГц"]
    end

    A5V --> VCC
    AGND --> GND
    AD2 --> OUT
    IR -.->|"до 8м"| HX1838

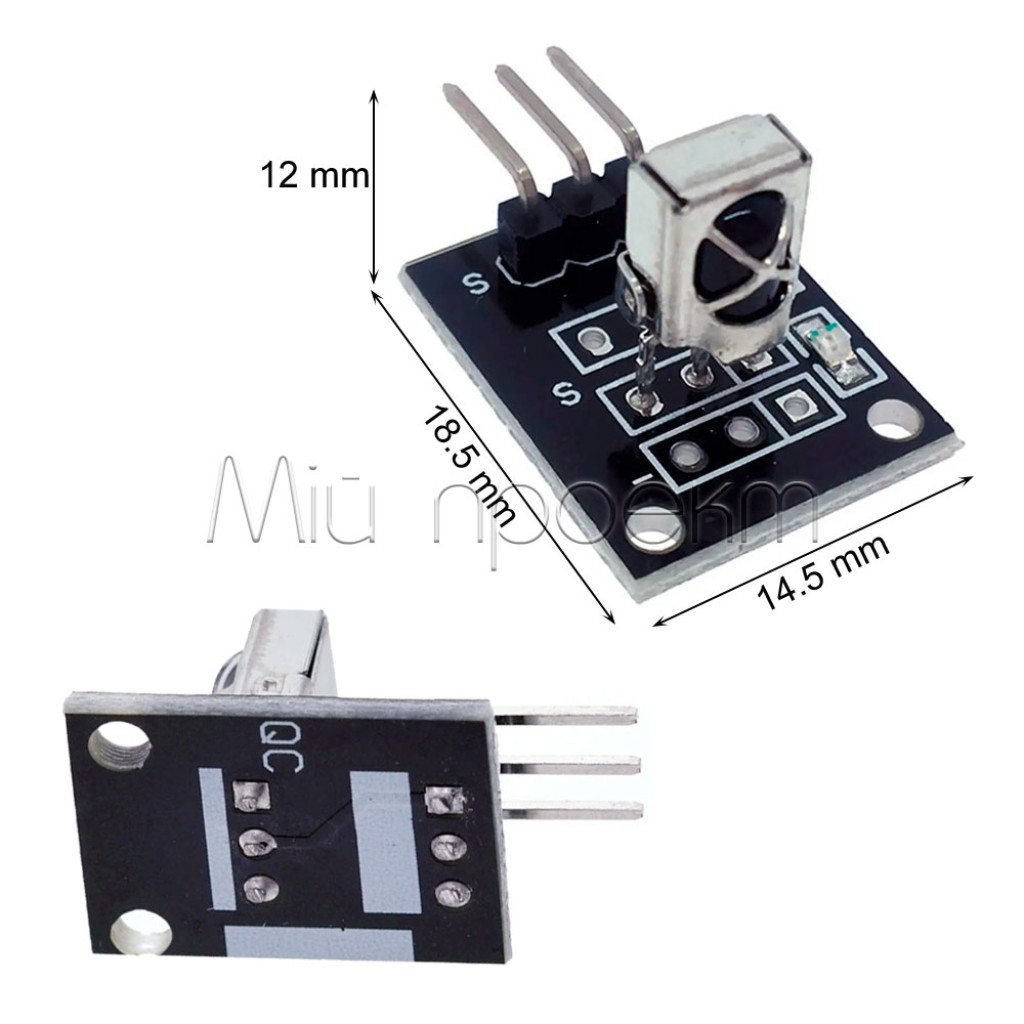

Распиновка модуля

VCC

Питание 3.3–5V (подключить к 5V или 3.3V Arduino)

GND

Земля (подключить к GND Arduino)

OUT (S)

Цифровой выход сигнала (подключить к любому цифровому пину)

1. Определите распиновку Найдите маркировку на плате модуля. Типичный порядок: VCC — GND — OUT (или S).
2. Подключите питание VCC → 5V Arduino, GND → GND Arduino. Можно использовать 3.3V для ESP8266/ESP32.
3. Подключите сигнальный провод OUT → любой цифровой пин (D2, D11 и т.д.). Запомните номер — он нужен в коде.
4. Установите библиотеку IRremote Arduino IDE → Sketch → Include Library → Manage Libraries → поиск "IRremote" → Install.
5. Загрузите тестовый скетч Используйте код декодера (см. ниже) для определения кодов кнопок вашего пульта.

Как узнать коды кнопок пульта?

Каждая кнопка пульта отправляет уникальный HEX-код. Чтобы использовать пульт в своем проекте, сначала нужно записать эти коды.

Типичные коды пульта из комплекта HX1838 (NEC протокол)

Как установить и использовать библиотеку IRremote?

Библиотека IRremote — стандарт для работы с ИК-приемниками на Arduino. Она поддерживает протоколы NEC, Sony, RC5, RC6 и другие.

1. Установите библиотеку Arduino IDE → Sketch → Include Library → Manage Libraries. Введите "IRremote" в поиск. Выберите библиотеку от Arduino-IRremote. Нажмите Install.
2. Важно для Arduino IDE Если возникает конфликт — удалите папку "RobotIRremote" из директории библиотек Arduino (обычно Documents/Arduino/libraries).
3. Версия библиотеки Рекомендуемая версия 3.x или новее. Старые туториалы (для версии 2.x) могут не работать — API изменилось.

Как управлять LED с помощью пульта?

После определения кодов кнопок можно использовать их для управления устройствами. Вот пример включения/выключения LED.

flowchart LR
    subgraph REMOTE["🎮 Пульт"]
        BTN1["Кнопка 1"]
        BTN2["Кнопка 2"]
    end

    subgraph ARDUINO["🔌 Arduino"]
        CODE["Декодування
HEX коду"]
        LOGIC["switch/case
логіка"]
    end

    subgraph OUTPUT["💡 Результат"]
        LED_ON["LED ON"]
        LED_OFF["LED OFF"]
    end

    BTN1 -->|"0xFF30CF"| CODE
    BTN2 -->|"0xFF18E7"| CODE
    CODE --> LOGIC
    LOGIC -->|"case 1"| LED_ON
    LOGIC -->|"case 2"| LED_OFF


Рекомендации для надежной работы

1. Добавьте фильтрующий конденсатор Керамический конденсатор 0.1 мкФ между VCC и GND приемника уменьшит помехи от питания и улучшит стабильность.
2. Избегайте прямых солнечных лучей Солнце — мощный источник ИК-излучения. Размещайте приемник в затененном месте или используйте козырек.
3. Используйте debounce для кнопок Добавьте задержку 100–200 мс после обработки команды, чтобы избежать двойных срабатываний.
4. Проверяйте протокол Если ваш пульт не NEC — определите протокол (Sony, RC5, RC6) и используйте соответствующую функцию декодирования.
