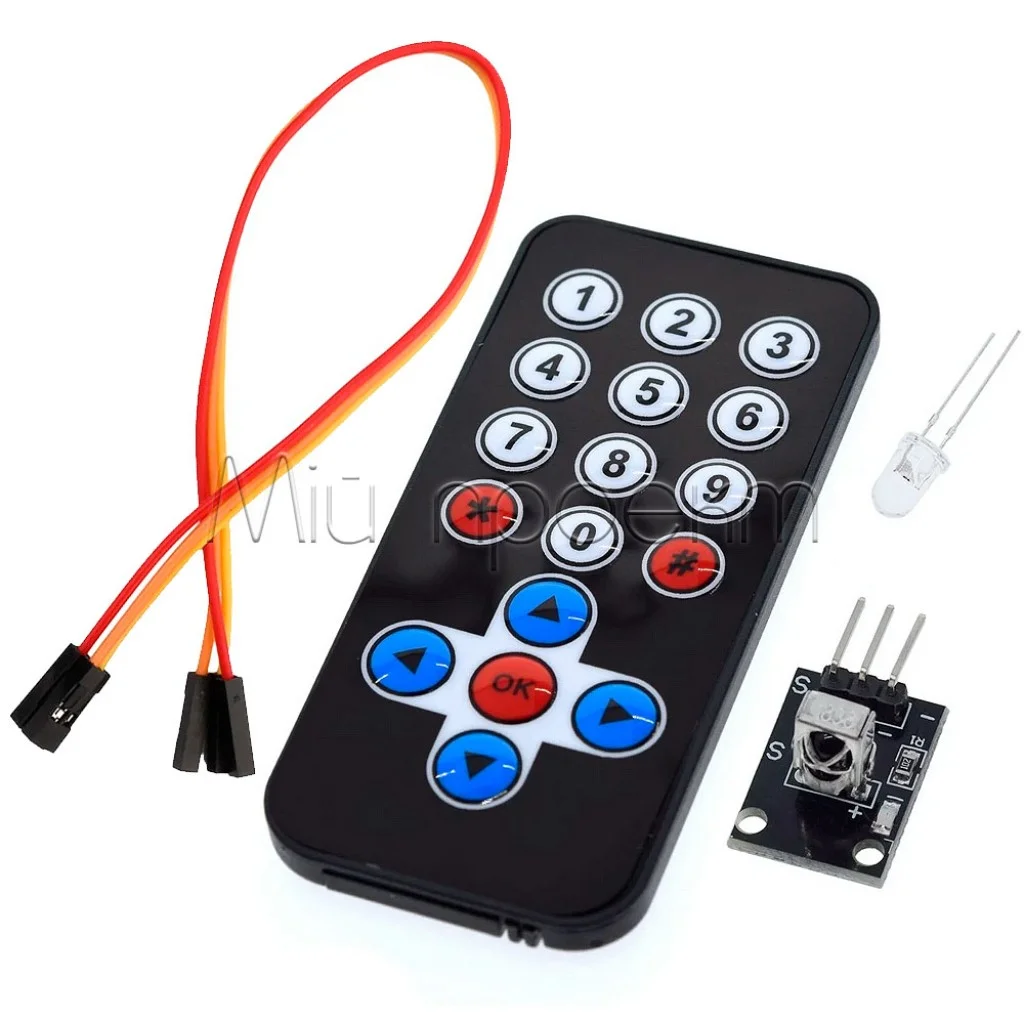

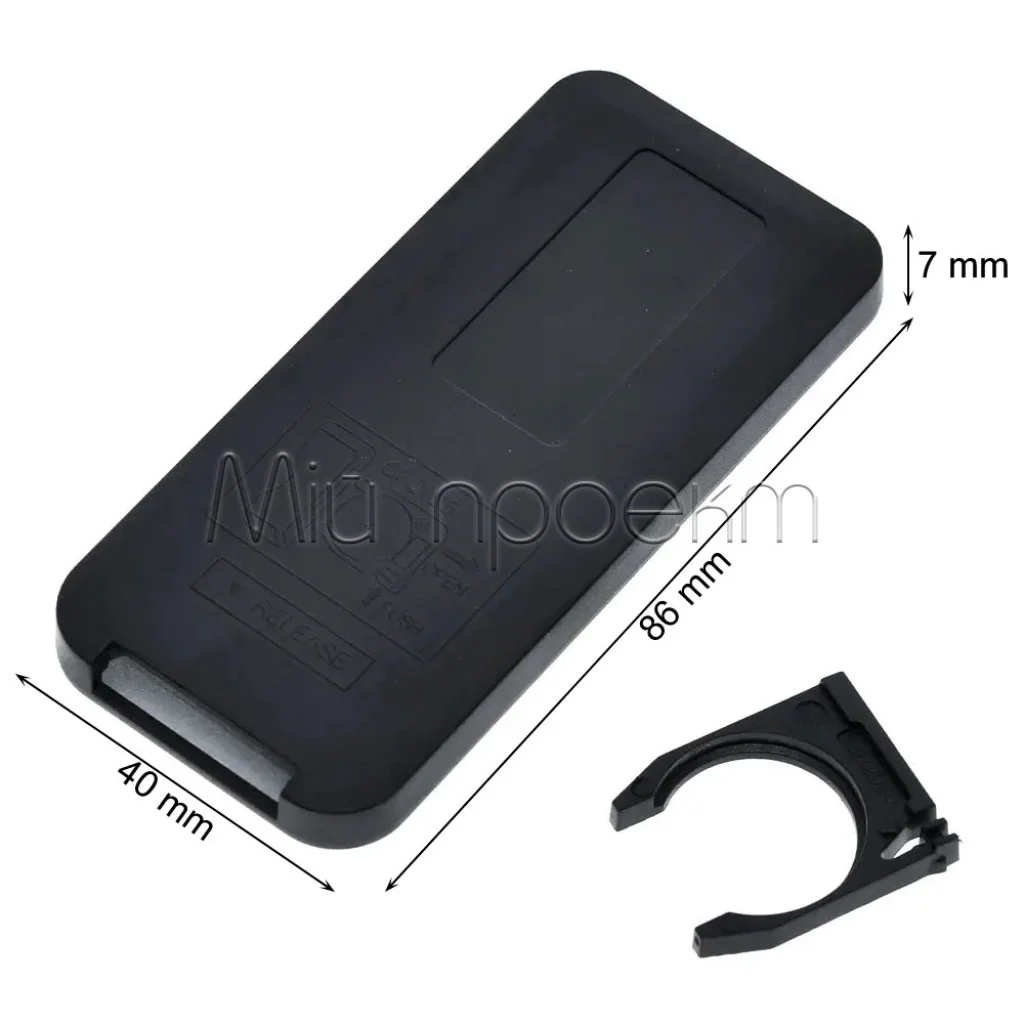

HX1838 інфрачервоний модуль керування з пультом

Як підключити HX1838 до Arduino?

Приймач HX1838 має лише 3 виводи, тому підключення максимально просте. Важливо правильно визначити розпіновку — вона може відрізнятися залежно від виробника.

flowchart LR
    subgraph ARDUINO["🔌 Arduino UNO"]
        A5V["5V"]
        AGND["GND"]
        AD2["D2 (або інший)"]
    end

    subgraph HX1838["📡 HX1838 Приймач"]
        VCC["VCC"]
        GND["GND"]
        OUT["OUT / S"]
    end

    subgraph REMOTE["🎮 Пульт ДК"]
        IR["ІЧ сигнал
940нм / 38кГц"]
    end

    A5V --> VCC
    AGND --> GND
    AD2 --> OUT
    IR -.->|"до 8м"| HX1838

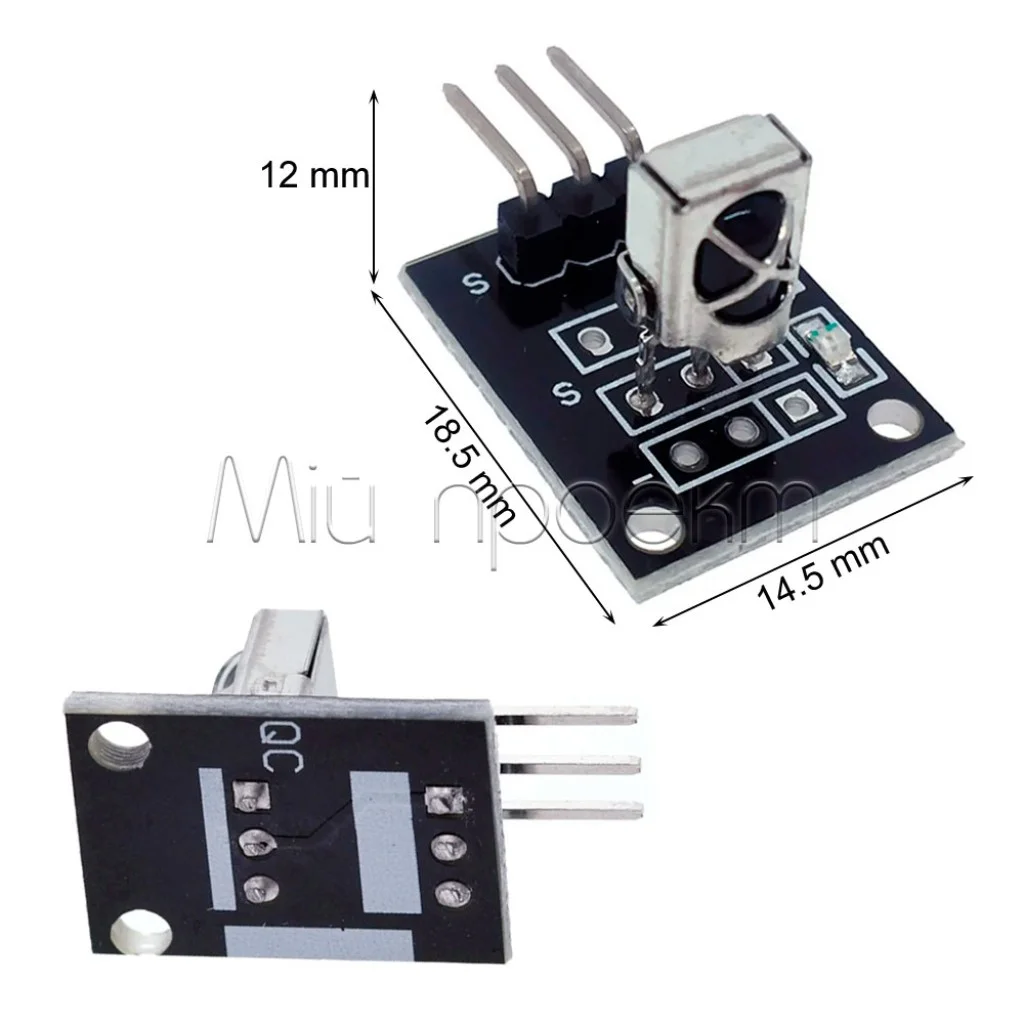

Розпіновка модуля

VCC

Живлення 3.3–5V (підключити до 5V або 3.3V Arduino)

GND

Земля (підключити до GND Arduino)

OUT (S)

Цифровий вихід сигналу (підключити до будь-якого цифрового піна)

1. Визначте розпіновку Знайдіть маркування на платі модуля. Типовий порядок: VCC — GND — OUT (або S).
2. Підключіть живлення VCC → 5V Arduino, GND → GND Arduino. Можна використовувати 3.3V для ESP8266/ESP32.
3. Підключіть сигнальний провід OUT → будь-який цифровий пін (D2, D11 тощо). Запам'ятайте номер — він потрібен у коді.
4. Встановіть бібліотеку IRremote Arduino IDE → Sketch → Include Library → Manage Libraries → пошук "IRremote" → Install.
5. Завантажте тестовий скетч Використайте код декодера (див. нижче) для визначення кодів кнопок вашого пульта.

Як дізнатися коди кнопок пульта?

Кожна кнопка пульта надсилає унікальний HEX-код. Щоб використовувати пульт у своєму проєкті, спочатку потрібно записати ці коди.

Типові коди пульта з комплекту HX1838 (NEC протокол)

Як встановити та використовувати бібліотеку IRremote?

Бібліотека IRremote — стандарт для роботи з ІЧ-приймачами на Arduino. Вона підтримує протоколи NEC, Sony, RC5, RC6 та інші.

1. Встановіть бібліотеку Arduino IDE → Sketch → Include Library → Manage Libraries. Введіть "IRremote" у пошук. Оберіть бібліотеку від Arduino-IRremote. Натисніть Install.
2. Важливо для Arduino IDE Якщо виникає конфлікт — видаліть папку "RobotIRremote" з директорії бібліотек Arduino (зазвичай Documents/Arduino/libraries).
3. Версія бібліотеки Рекомендована версія 3.x або новіша. Старі туторіали (для версії 2.x) можуть не працювати — API змінилося.

Як керувати LED за допомогою пульта?

Після визначення кодів кнопок можна використовувати їх для керування пристроями. Ось приклад вмикання/вимикання LED.

flowchart LR
    subgraph REMOTE["🎮 Пульт"]
        BTN1["Кнопка 1"]
        BTN2["Кнопка 2"]
    end

    subgraph ARDUINO["🔌 Arduino"]
        CODE["Декодування
HEX коду"]
        LOGIC["switch/case
логіка"]
    end

    subgraph OUTPUT["💡 Результат"]
        LED_ON["LED ON"]
        LED_OFF["LED OFF"]
    end

    BTN1 -->|"0xFF30CF"| CODE
    BTN2 -->|"0xFF18E7"| CODE
    CODE --> LOGIC
    LOGIC -->|"case 1"| LED_ON
    LOGIC -->|"case 2"| LED_OFF


Рекомендації для надійної роботи

1. Додайте фільтруючий конденсатор Керамічний конденсатор 0.1 мкФ між VCC та GND приймача зменшить завади від живлення та покращить стабільність.
2. Уникайте прямого сонячного світла Сонце — потужне джерело ІЧ-випромінювання. Розміщуйте приймач у затіненому місці або використовуйте козирок.
3. Використовуйте debounce для кнопок Додайте затримку 100–200 мс після обробки команди, щоб уникнути подвійних спрацювань.
4. Перевіряйте протокол Якщо ваш пульт не NEC — визначте протокол (Sony, RC5, RC6) і використовуйте відповідну функцію декодування.
