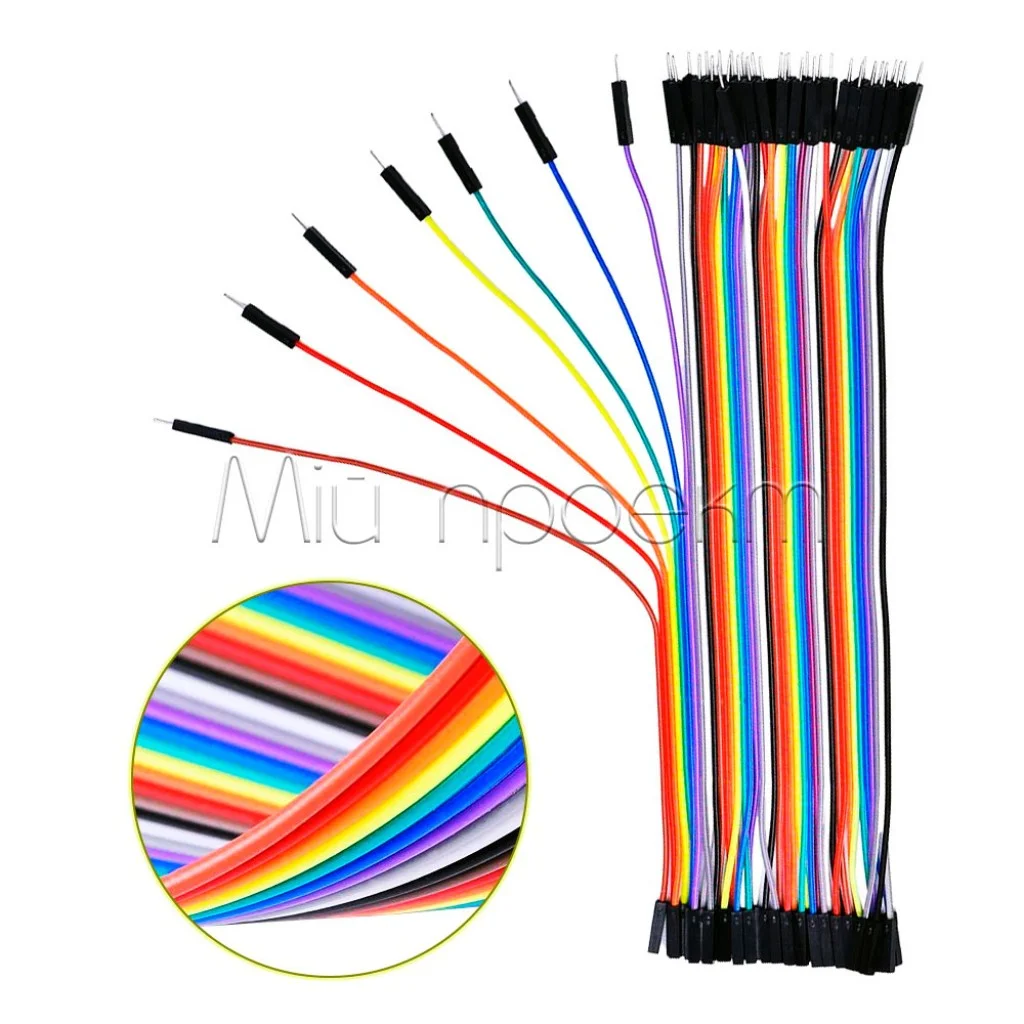

Кратко о проводе Dupont
Соединительный провод Dupont предназначен для временного монтажа электронных схем без пайки: подключения макетных плат, контроллеров, датчиков, дисплеев и других модулей с совместимыми контактами.
Ключевые характеристики
- Тип
- соединительный провод Dupont
- Конфигурации
- «папа–папа», «мама–папа», «мама–мама»
- Длина
- 10 см, 20 см или 30 см
- Шаг контактов
- 2,54 мм
- Назначение
- временное прототипирование и сигнальные соединения
- Единица продажи
- 1 провод
- Цвет
- разноцветный ассортимент, без возможности выбора
Подробное описание и особенности
Как выбрать конфигурацию

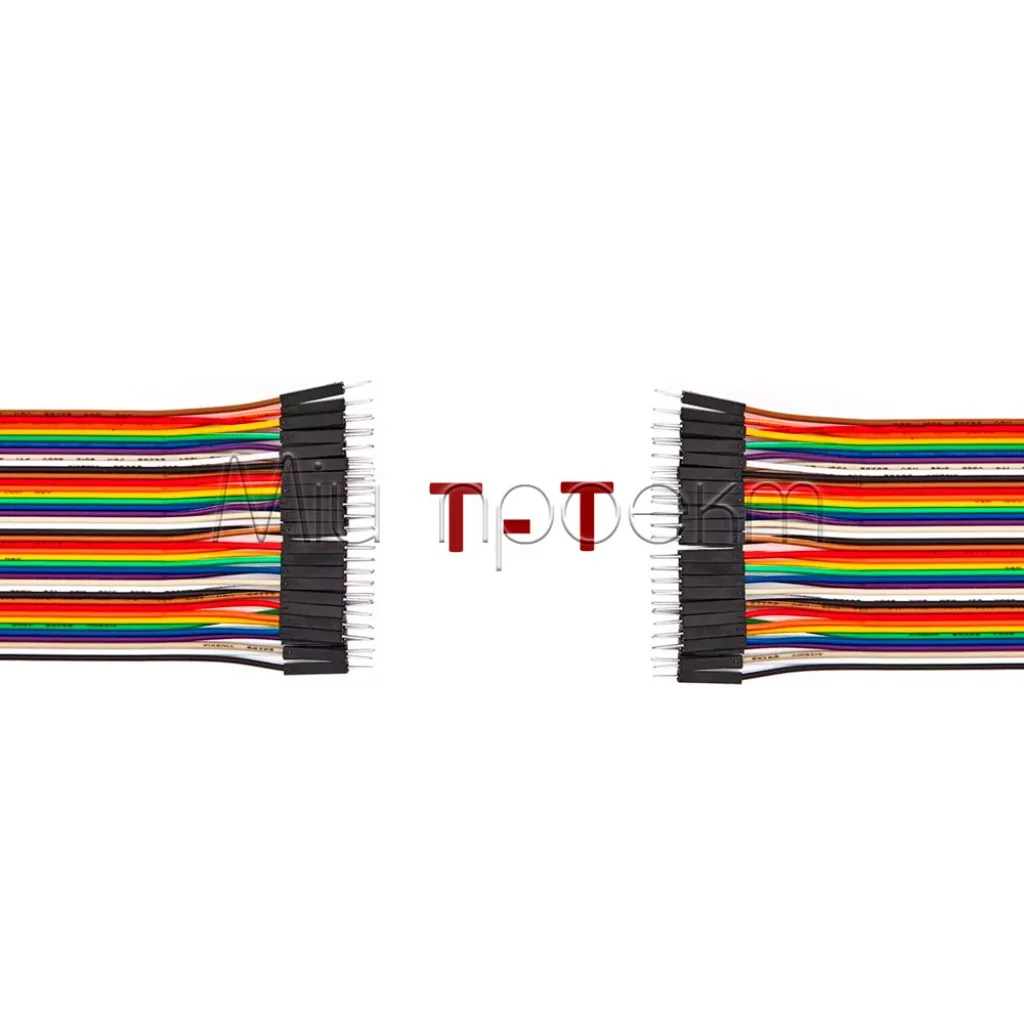

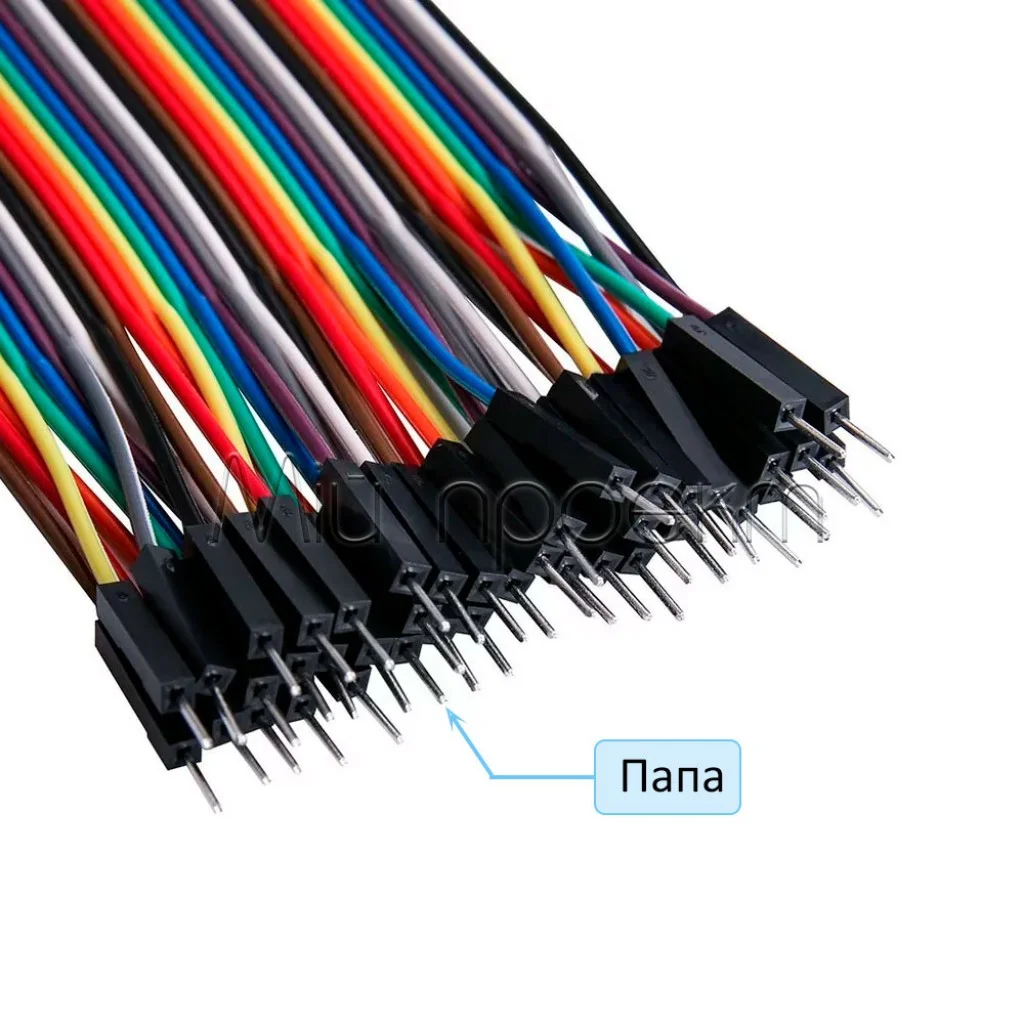

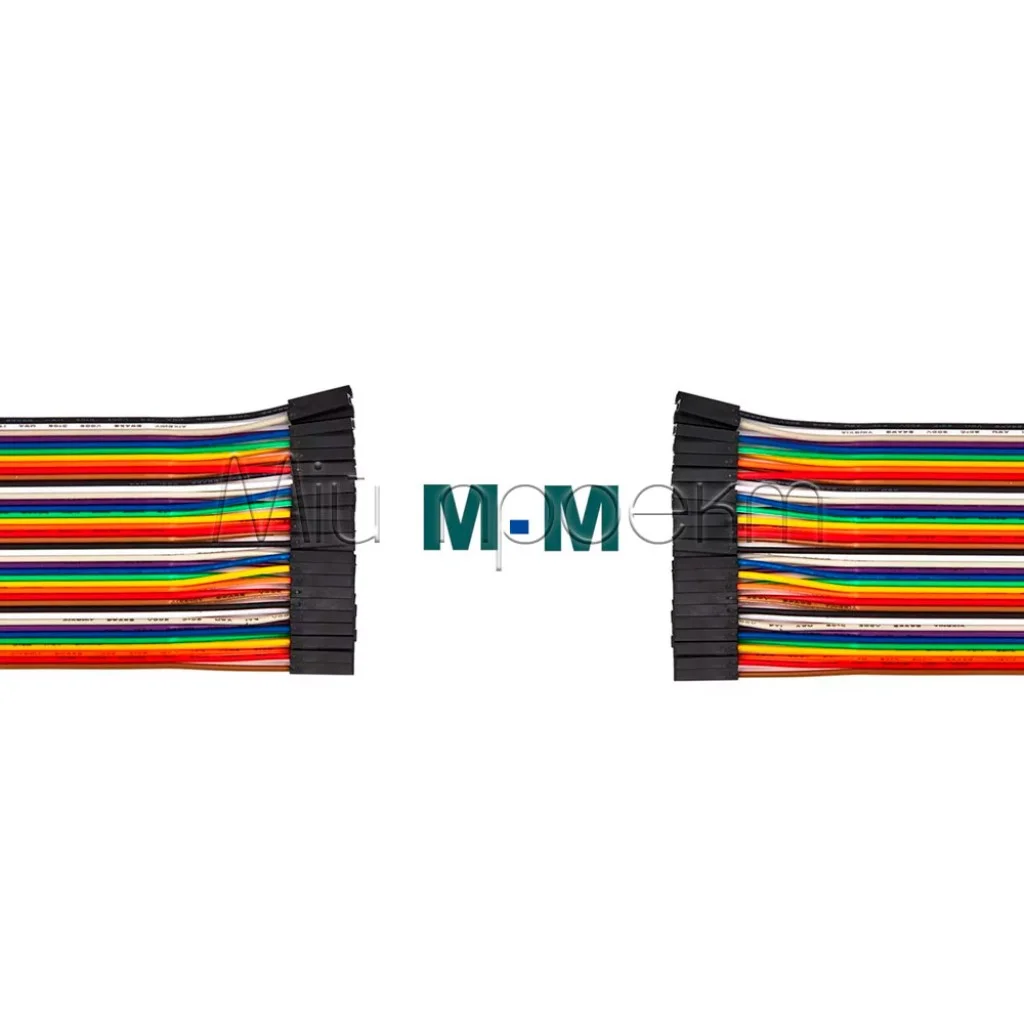

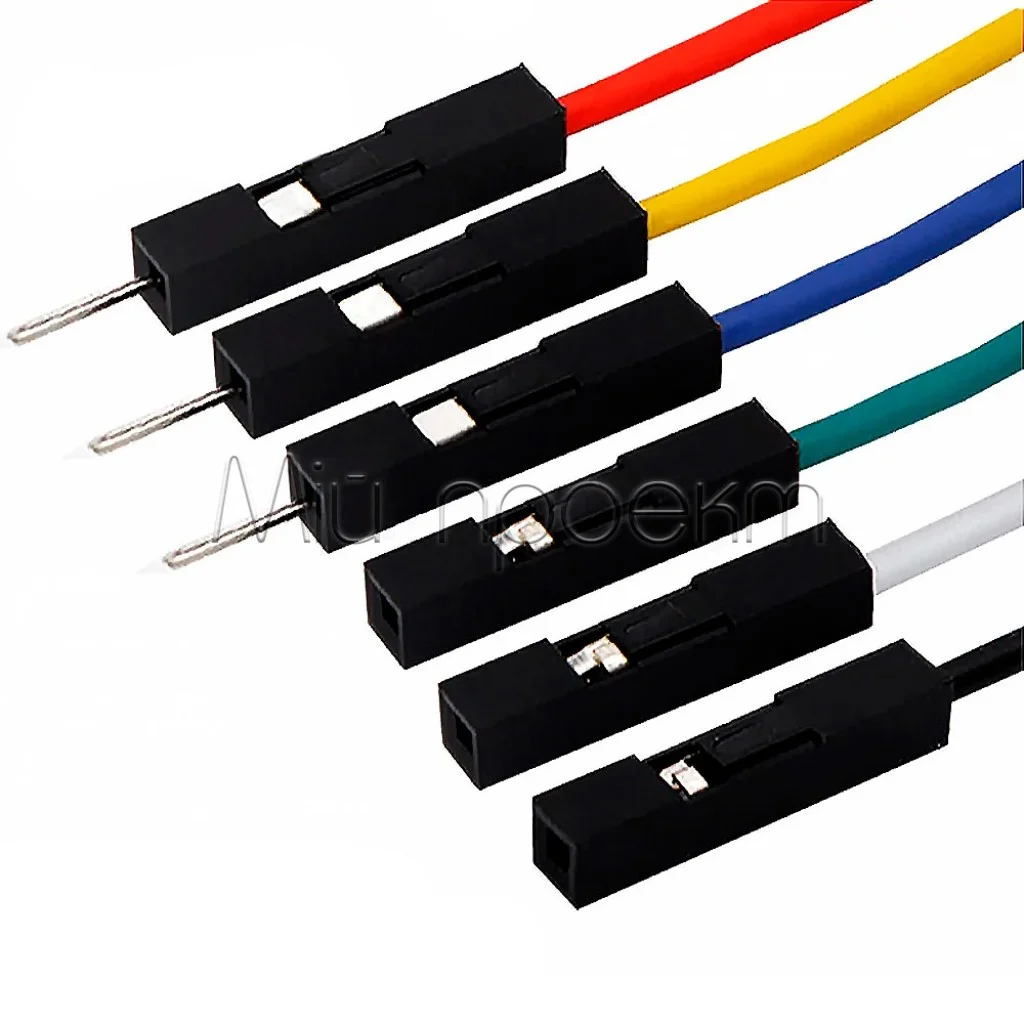

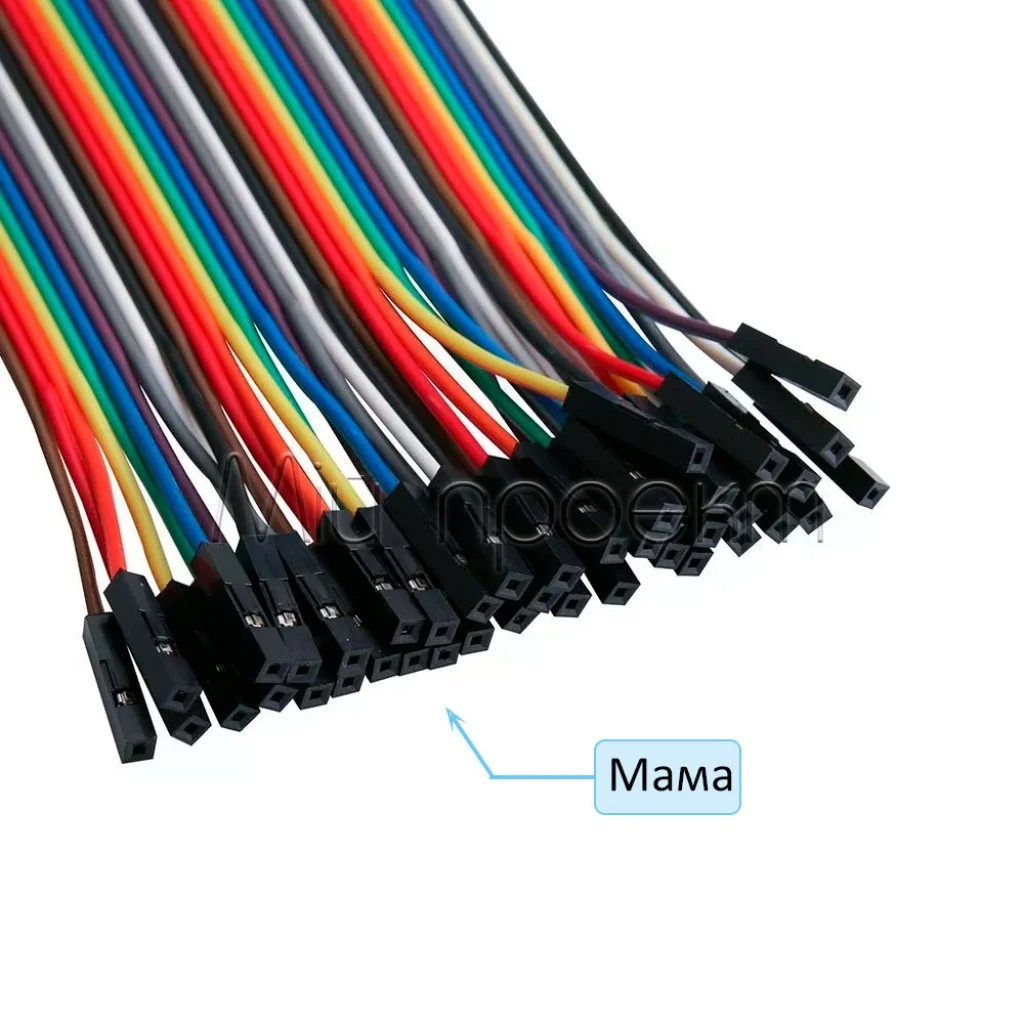

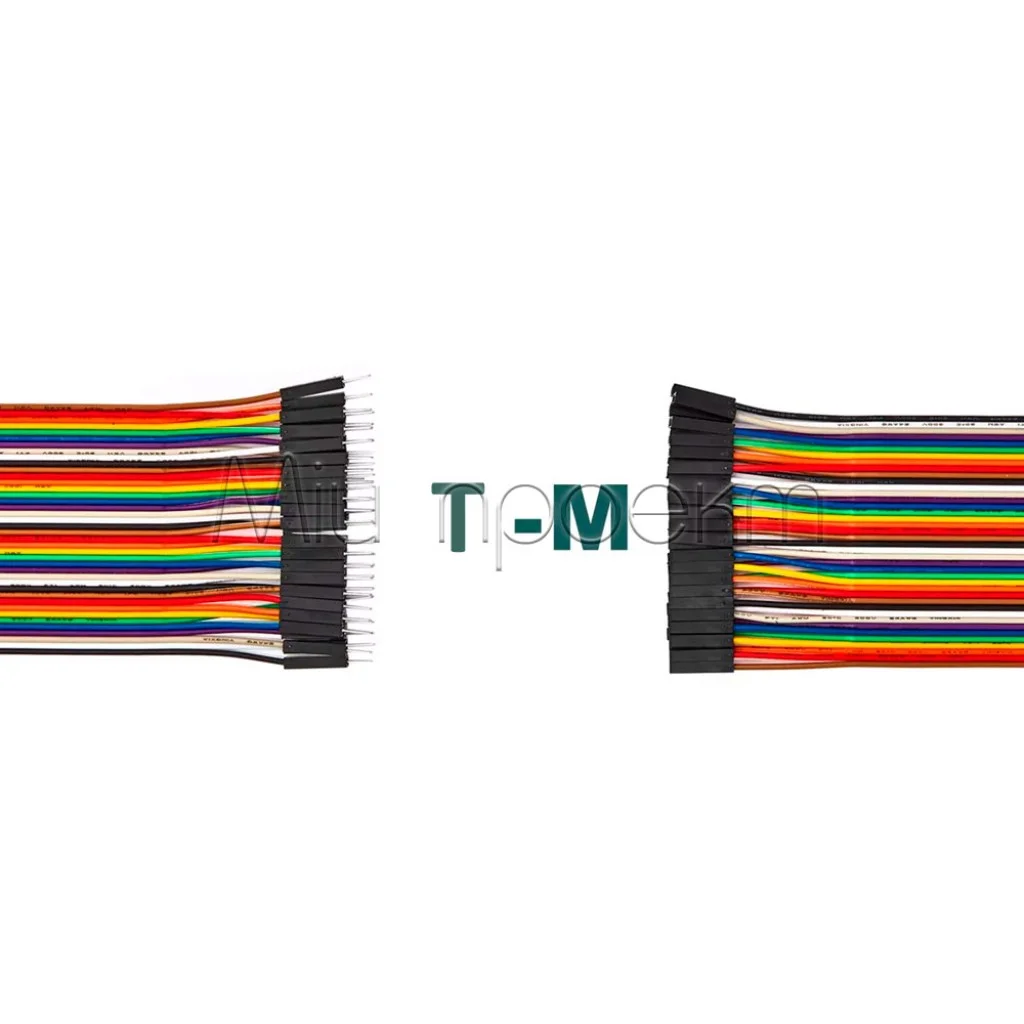

Конец «папа» оснащён штырём и вставляется в гнездо макетной платы или другого совместимого разъёма. Конец «мама» оснащён гнездом и подключается к отдельному штырю или штыревой гребёнке. Поэтому «папа–папа» удобно использовать между двумя гнездовыми точками, «мама–папа» — между штырём и гнездом, а «мама–мама» — между двумя штыревыми контактами.
Шаг 2,54 мм соответствует распространённым макетным платам и штыревым разъёмам с таким же шагом. Одинаковый шаг не гарантирует совместимость с каждым разъёмом: перед подключением сверьте тип контакта, его геометрию и распиновку устройства.
Выбор длины

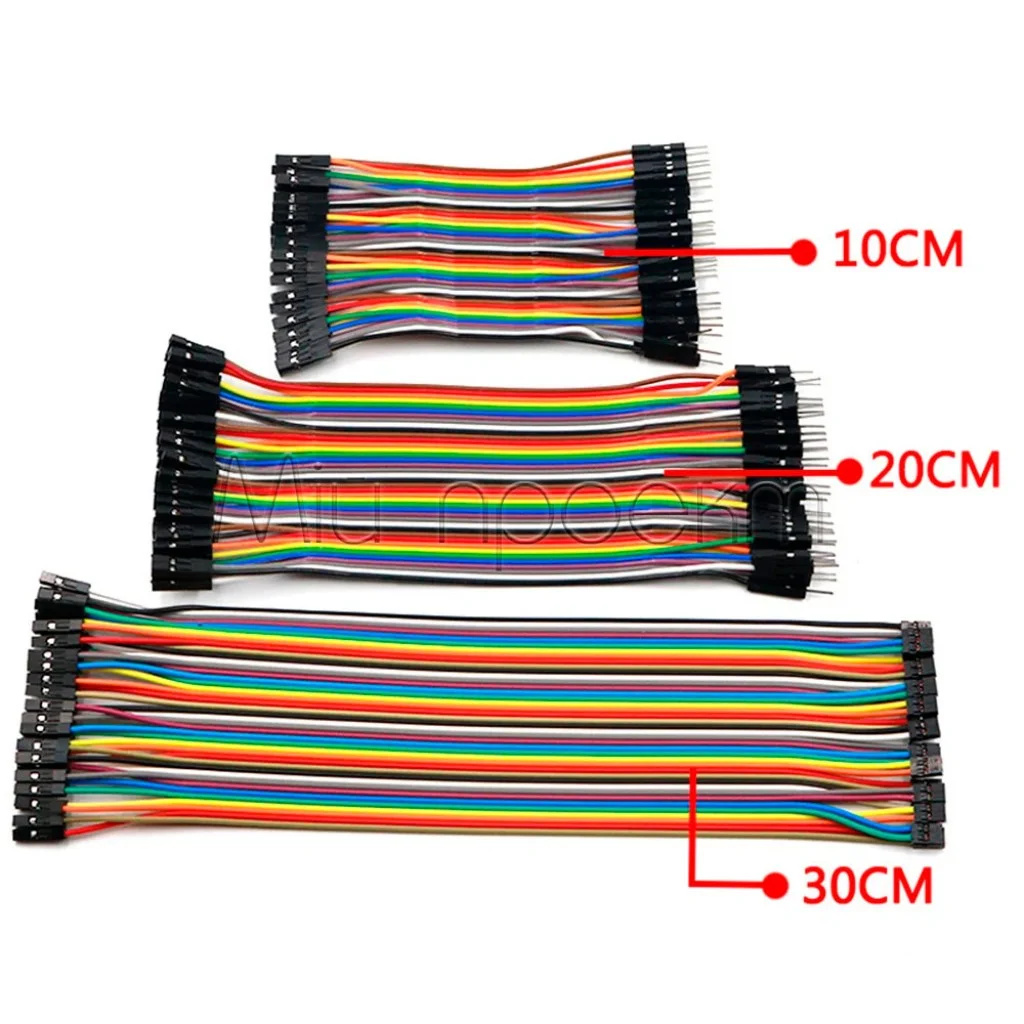

Для компактной схемы стоит выбирать самый короткий провод, который не натягивается между точками подключения. Варианты длиной 20 и 30 см удобны, когда модули расположены дальше друг от друга, но более длинные сигнальные линии могут быть чувствительнее к помехам и качеству контакта.

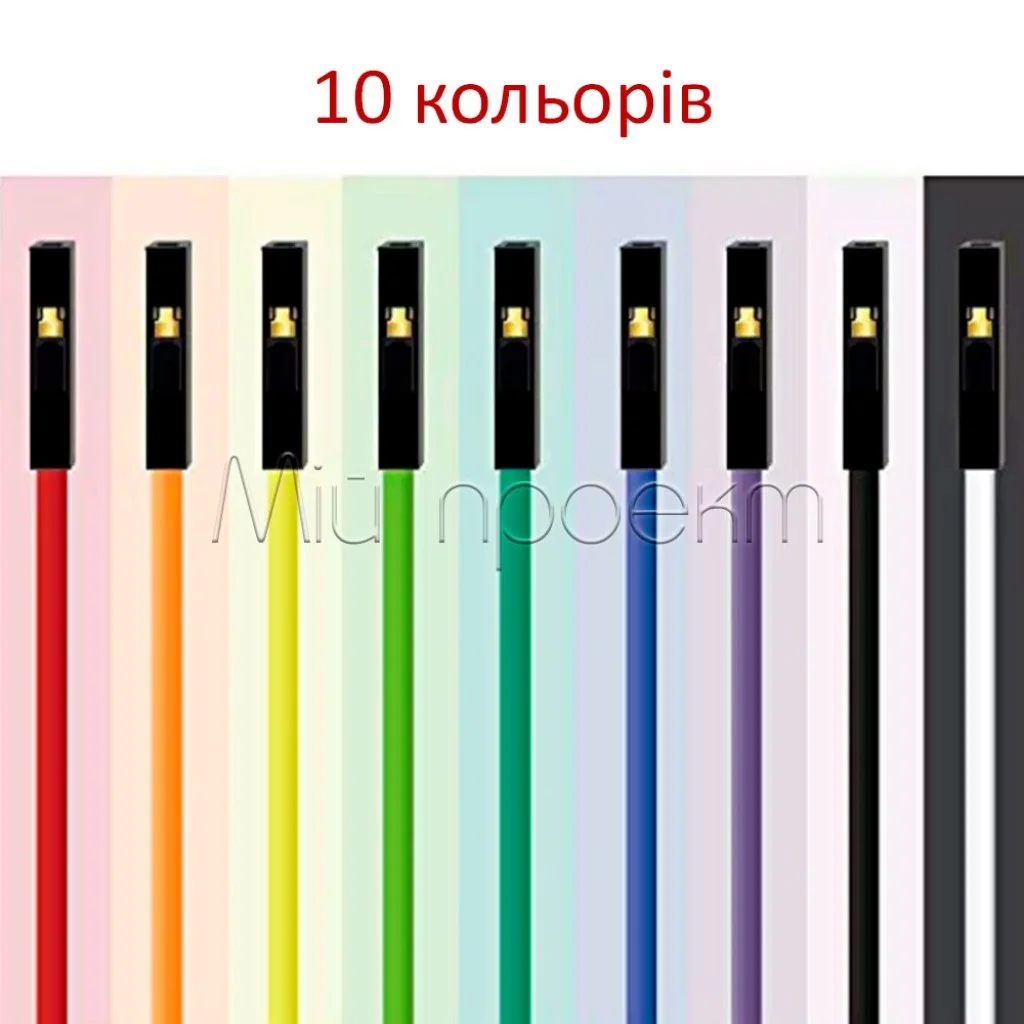

Разные цвета помогают визуально разделить питание, землю и сигналы. Цвет изоляции не определяет электрическое назначение: каждую линию необходимо подключать согласно схеме и распиновке оборудования.
Подойдёт / не подойдёт
Подойдёт
- для временных соединений на беспаечной макетной плате;
- для подключения контроллеров, датчиков, дисплеев и модулей с совместимыми контактами 2,54 мм;
- для учебных схем, проверки распиновки и отладки прототипов;
- для низковольтных сигнальных линий после проверки напряжения и логических уровней.
Не подойдёт
- для разъёмов с другим шагом или другой механической системой, в частности для непосредственного соединения с JST или Grove;
- для постоянного монтажа, который должен выдерживать вибрацию, натяжение или частое перемещение;
- для сетевого напряжения и силовых нагрузок без подтверждённых электрических характеристик провода и контактов;
- для прямого питания двигателей, нагревателей и других нагрузок со значительным током.
Как подключить
Определите оба контакта
Проверьте, нужен ли штырь или гнездо на каждом конце, и выберите соответствующую конфигурацию провода.
Сверьте распиновку
Перед подключением найдите контакты питания, земли и сигналов на обоих устройствах. Не ориентируйтесь только на цвет изоляции.
Соедините обесточенную схему
Вставляйте контакт ровно, без чрезмерного усилия, и убедитесь, что он удерживается без заметного люфта.
Проверьте перед запуском
Убедитесь в правильной полярности, наличии общей земли, соответствии напряжений и отсутствии короткого замыкания.
Примеры применения
Контроллер и макетная плата
Проводами «папа–папа» можно соединить гнездовые контакты платы разработчика с рядами беспаечной макетной платы для учебной схемы со светодиодами, кнопками или резисторами.
Модуль со штыревой гребёнкой
Провод «мама–папа» позволяет подключить штыревой контакт датчика или дисплея к гнезду макетной платы или контроллера после проверки питания, логических уровней и распиновки.
Соединение двух модулей
Вариант «мама–мама» можно использовать между двумя совместимыми штыревыми контактами, если их электрические уровни и назначения линий совпадают.
Совместимые товары и альтернативы
- Для компактного беспаечного прототипа можно выбрать макетную плату на 170 отверстий, а для схемы с большим количеством компонентов и шинами питания — макетную плату на 400 отверстий.
- Если после отладки требуется постоянное паяное соединение, используйте одностороннюю макетную плату для пайки.
Ограничения и безопасность
Не подключайте к сетевому напряжению
Провод Dupont предназначен для низковольтного прототипирования. Не используйте его в цепях сетевого напряжения или там, где требуются подтверждённые изоляционные расстояния и защита от прикосновения.
Не используйте при неизвестном токе
Допустимый ток для этого провода не указан. Для двигателей, нагревателей, мощных светодиодов и других значительных нагрузок выбирайте провода и разъёмы с известными электрическими характеристиками; Dupont используйте для управляющих и сигнальных соединений.
Проверяйте напряжение и распиновку
Провод не преобразует напряжение и не согласовывает логические уровни. Неправильная полярность или соединение несовместимых линий может повредить модуль или контроллер.
Контролируйте качество контакта
Если схема реагирует на движение провода или работает нестабильно, обесточьте её, переустановите контакты и проверьте другой провод. Для стационарной конструкции используйте механически более надёжное разъёмное или паяное соединение.
FAQ
Какой тип провода нужен для макетной платы?
Беспаечная макетная плата принимает штырь, поэтому с её стороны нужен конец «папа». Второй конец выбирайте по контакту устройства: «папа» для гнезда или «мама» для штыря.
Какую длину выбрать?
Выберите самый короткий вариант, который соединяет устройства без натяжения. Более длинные провода на 20 и 30 см удобны для удалённых друг от друга модулей, но для чувствительных или быстрых сигналов лучше сокращать длину соединения.
Можно ли выбрать цвет?
Нет. Цвет поставляется без возможности выбора. Электрическое назначение провода определяется подключением, а не цветом изоляции.
Подходит ли провод для Arduino, ESP32 или Raspberry Pi?
Провод можно использовать с соответствующими штырями или гнёздами 2,54 мм, но перед подключением необходимо отдельно проверить распиновку, напряжение питания и логические уровни конкретной платы и модуля.
