Подключение сервопривода SG90 к Arduino

1. Введение

Современная робототехника и автоматизация не обходятся без использования сервоприводов — электромеханических устройств, которые позволяют точно контролировать угловое положение, скорость и ускорение. Среди доступных и популярных моделей выделяется сервопривод SG90. Этот миниатюрный и экономичный прибор часто используется в образовательных проектах, прототипировании и любительских разработках.

В этой статье мы детально рассмотрим, как подключить сервопривод SG90 к платформе Arduino, которая стала стандартом для многих энтузиастов электроники. Мы также исследуем принципы работы сервоприводов, их программирование и возможности расширения функциональности.

2. Обзор сервопривода SG90

Технические характеристики

Принцип работы

Сервопривод SG90 является позиционным сервоприводом, который использует сигнал PWM (широтно-импульсная модуляция) для определения угла поворота. Встроенный потенциометр позволяет контроллеру определять текущий угол и корректировать его в соответствии с входным сигналом.

3. Необходимые материалы и оборудование

• Arduino UNO или другая совместимая плата (Nano, Mega и т.д.).
• Сервопривод SG90.
• Макетная плата для удобства подключения.
• Соединительные провода (папа-папа или папа-мама в зависимости от потребности).
• Внешний источник питания (если планируется использование нескольких сервоприводов или других энергоемких компонентов).
• USB-кабель для подключения Arduino к компьютеру.

4. Подключение SG90 к Arduino

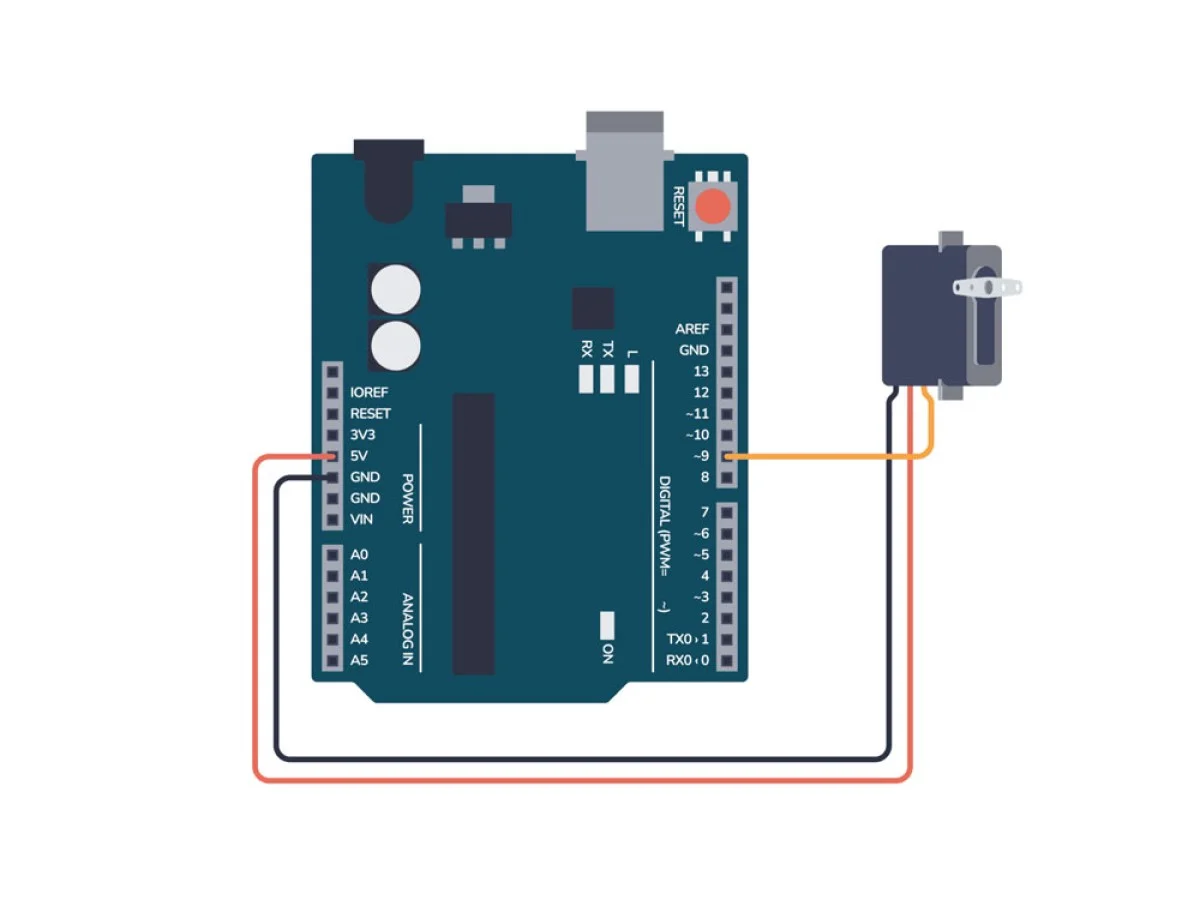

Схема подключения

Подключение проводов:

1. Коричневый провод (GND) → Подключите к GND на Arduino.
2. Красный провод (+V) → Подключите к 5V на Arduino.
3. Оранжевый провод (Signal) → Подключите к цифровому выходу D9 на Arduino.

Замечания по питанию

• Емкость питания: Arduino может обеспечить ограниченный ток на выходе 5V. Если сервопривод подвергается нагрузке или используется несколько сервоприводов, рекомендуется использовать внешний источник питания (например, батарею или блок питания 5V).
• Общее заземление: В случае использования внешнего источника питания необходимо соединить GND внешнего источника с GND Arduino для обеспечения общего заземления.

5. Программирование Arduino для управления SG90

Использование библиотеки Servo.h

Arduino IDE содержит встроенную библиотеку Servo.h, которая упрощает управление сервоприводами.

Преимущества использования Servo.h:

• Простота в использовании.
• Поддержка до 12 сервоприводов на Arduino UNO и до 48 на Arduino Mega.
• Автоматическое управление сигналами PWM.

Пример кода

#include <Servo.h>

Servo myServo;  // Создание объекта класса Servo

void setup() {
  myServo.attach(9);  // Подключение сервопривода к выходу D9
}

void loop() {
  // Поворот сервопривода от 0° до 180°
  for (int pos = 0; pos <= 180; pos += 1) {
    myServo.write(pos);
    delay(15);  // Задержка для плавности движения
  }
  // Поворот сервопривода от 180° до 0°
  for (int pos = 180; pos >= 0; pos -= 1) {
    myServo.write(pos);
    delay(15);
  }
}


Объяснение кода

• Импорт библиотеки: #include <Servo.h> добавляет возможность использовать функции для управления сервоприводом.
• Создание объекта: Servo myServo; создает экземпляр сервопривода.
• Инициализация: В функции setup() мы подключаем сервопривод к определенному пину (myServo.attach(9);).
• Основной цикл: В loop() сервопривод сначала поворачивается от 0° до 180°, а затем обратно.
• Плавность движения: Задержка delay(15); обеспечивает плавный переход между позициями.

6. Тестирование и отладка

1. Загрузка скетча: Подключите Arduino к компьютеру и загрузите код через Arduino IDE.
2. Наблюдение: Сервопривод должен плавно поворачиваться вперед и назад.
3. Проверка подключения: Если сервопривод не движется, проверьте правильность соединений.
4. Проверка питания: Убедитесь, что сервопривод получает достаточное напряжение.

Возможные проблемы и их решение

• Сервопривод дрожит или движется рывками:
  • Причина: Недостаточное или нестабильное питание.
  • Решение: Используйте внешний источник питания с достаточным током.
• Сервопривод не реагирует:
  • Причина: Неправильное подключение сигнала или GND.
  • Решение: Проверьте все соединения и общее заземление.
• Перегрев сервопривода:
  • Причина: Перегрузка или блокировка движения.
  • Решение: Обеспечьте свободное движение и избегайте длительного удержания в крайних положениях.

7. Расширенные возможности и проекты

Управление несколькими сервоприводами

Arduino позволяет управлять несколькими сервоприводами одновременно.

Пример:

#include <Servo.h>

Servo servo1;
Servo servo2;

void setup() {
  servo1.attach(9);
  servo2.attach(6);
}

void loop() {
  servo1.write(90);
  servo2.write(45);
  delay(1000);
}


Интеграция с датчиками

Добавление датчиков позволяет создавать интерактивные системы.

Пример проекта: Сервопривод, управляемый датчиком расстояния. В этом проекте мы будем использовать датчик расстояния HC-SR04, чтобы изменять угол сервопривода в зависимости от измеренного расстояния.

Пример кода с датчиком расстояния

#include <Servo.h>
#include <NewPing.h>

#define TRIGGER_PIN 12  // Пин для триггера
#define ECHO_PIN 11     // Пин для эхо
#define MAX_DISTANCE 200 // Максимальное расстояние в см
Servo myServo;  // Создаем объект для управления сервоприводом

NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE); // Инициализация ультразвукового датчика

void setup() {
  myServo.attach(9);  // Подключаем сервопривод к пину 9
}

void loop() {
  int distance = sonar.ping_cm(); // Измеряем расстояние
  if (distance > 0) {
    int angle = map(distance, 0, 200, 0, 180); // Масштабируем расстояние до угла сервопривода
    myServo.write(angle); // Поворачиваем сервопривод
  }
  delay(100); // Небольшая задержка между измерениями
}


8. Интересные факты о сервоприводах и Arduino

• Широкое применение: Сервоприводы используются не только в робототехнике, но и в моделях самолетов, автомобилях, механизмах автоматических дверей и системах видеонаблюдения.
• Простота управления: Сервоприводы просты в использовании благодаря стандартным интерфейсам PWM, что делает их идеальными для обучения электронике и программированию.
• Точность: Они могут обеспечивать точное управление положением, что делает их полезными для манипуляторов и других механизмов, требующих точности.

9. Заключение

Подключение сервопривода SG90 к Arduino является отличным начальным проектом для тех, кто интересуется робототехникой и электроникой. Используя библиотеку Servo.h, можно легко создавать программы для управления сервоприводом и добавлять дополнительные элементы, такие как датчики или несколько сервоприводов для расширенных проектов. Надеемся, эта статья помогла вам понять принципы работы и настройки сервоприводов с Arduino.
