Коротко про Nano V3.0 ATmega328P Type-C

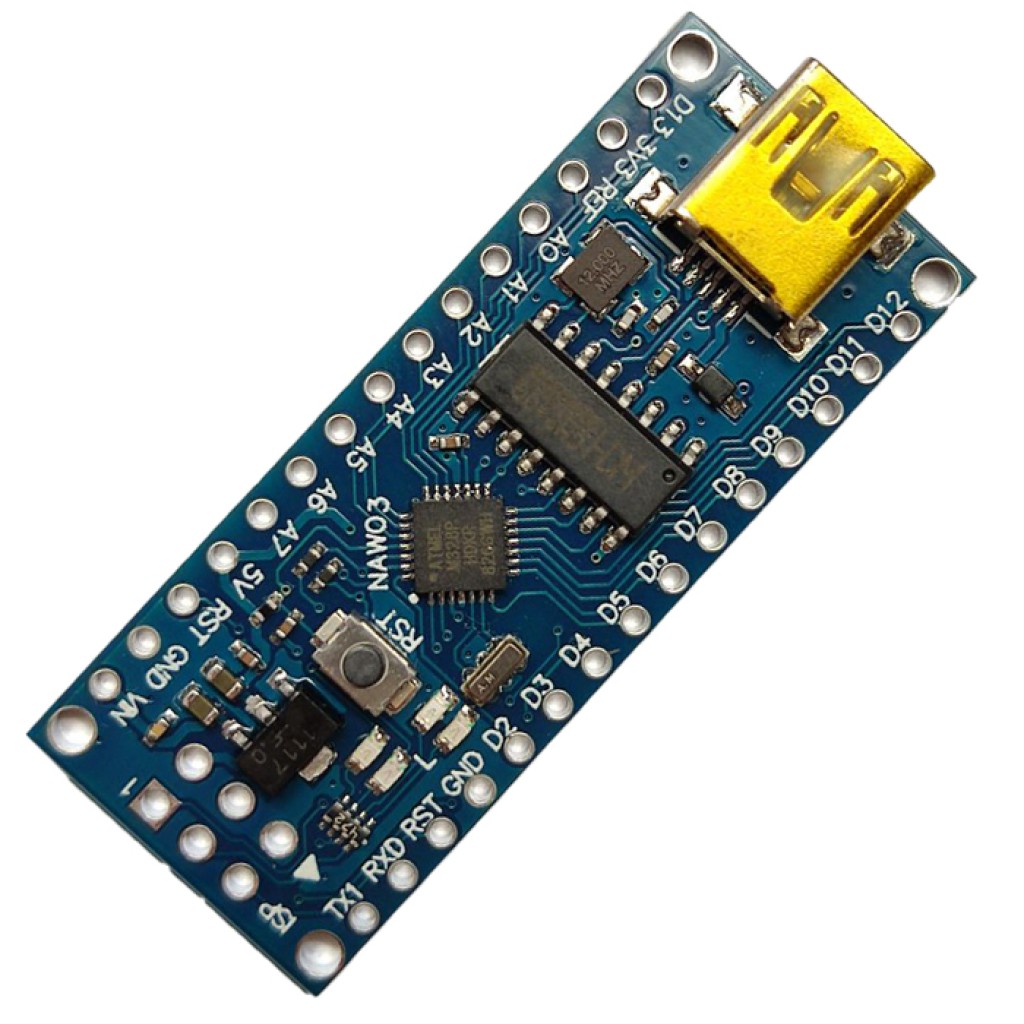

Nano V3.0 — компактна Arduino-сумісна плата на 8-бітному мікроконтролері ATmega328P для навчання, макетування та вбудованих систем керування. Вона працює з логічними рівнями 5 В, має USB Type-C для підключення до комп’ютера та містить USB-UART міст CH340.
Ключові характеристики
- Мікроконтролер
- ATmega328P, 8-бітний AVR [1]
- Тактова частота
- 16 МГц
- Робоча напруга та логіка
- 5 В
- Підключення до ПК

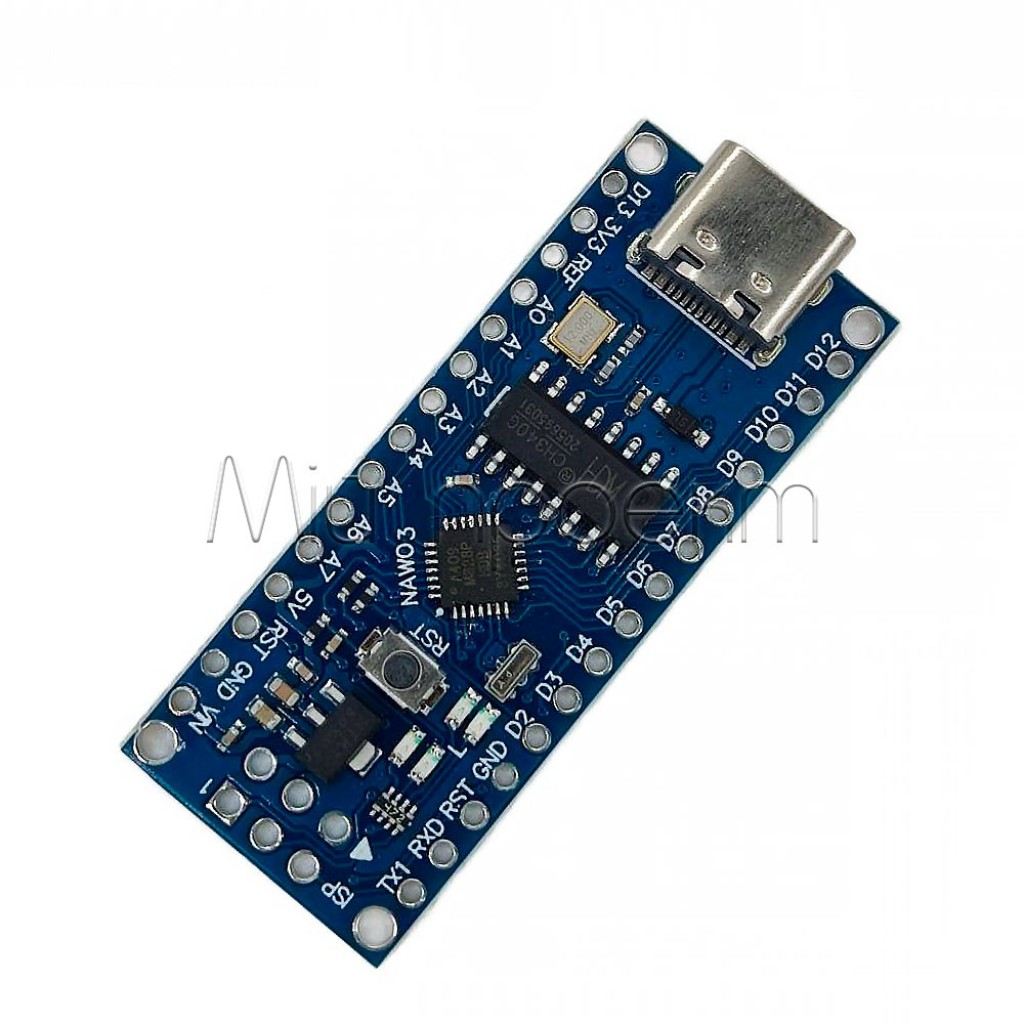

- USB Type-C, USB-UART міст CH340 [2]

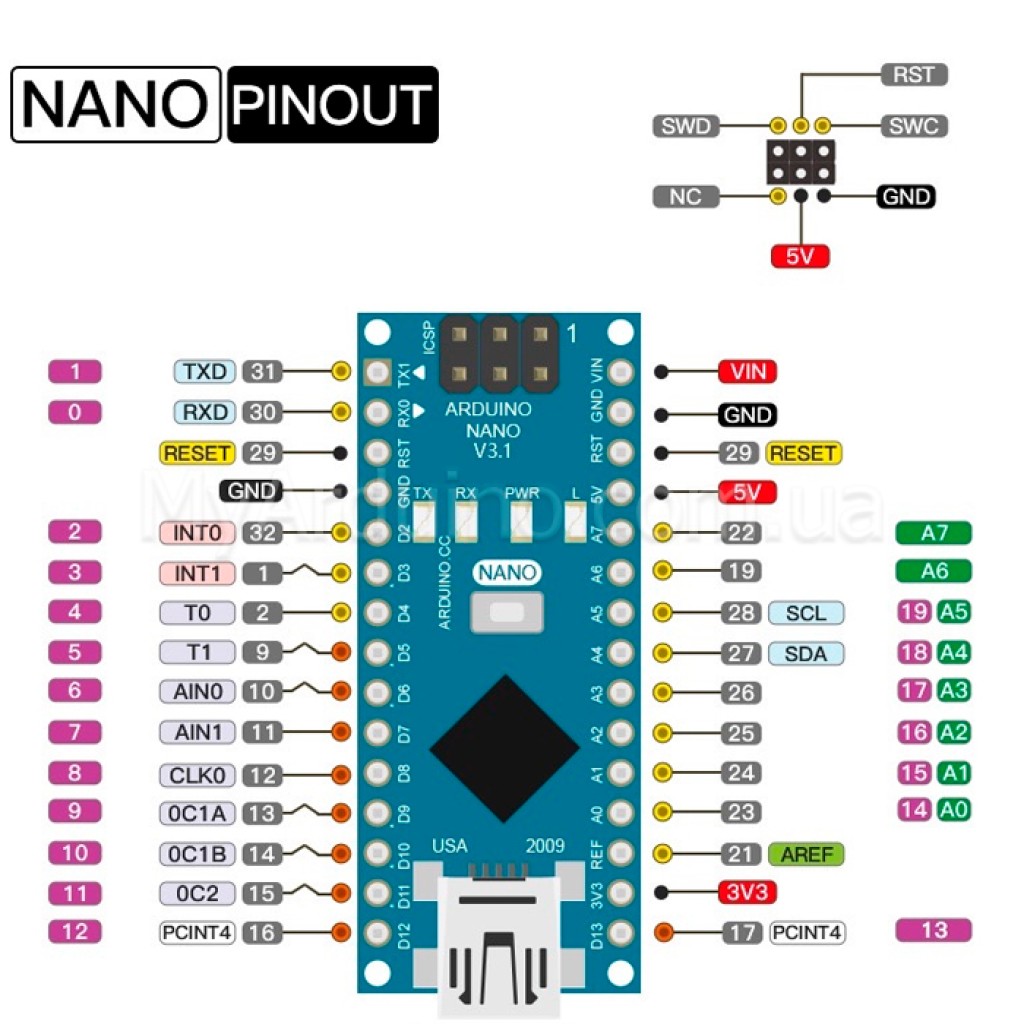

- Цифрові входи/виходи
- 14, з них 6 із підтримкою ШІМ
- Аналогові входи
- 6
- Пам’ять
- 32 кБ Flash, 2 кБ SRAM, 1 кБ EEPROM [1]
- Інтерфейси
- I²C, SPI, UART
- Розміри плати

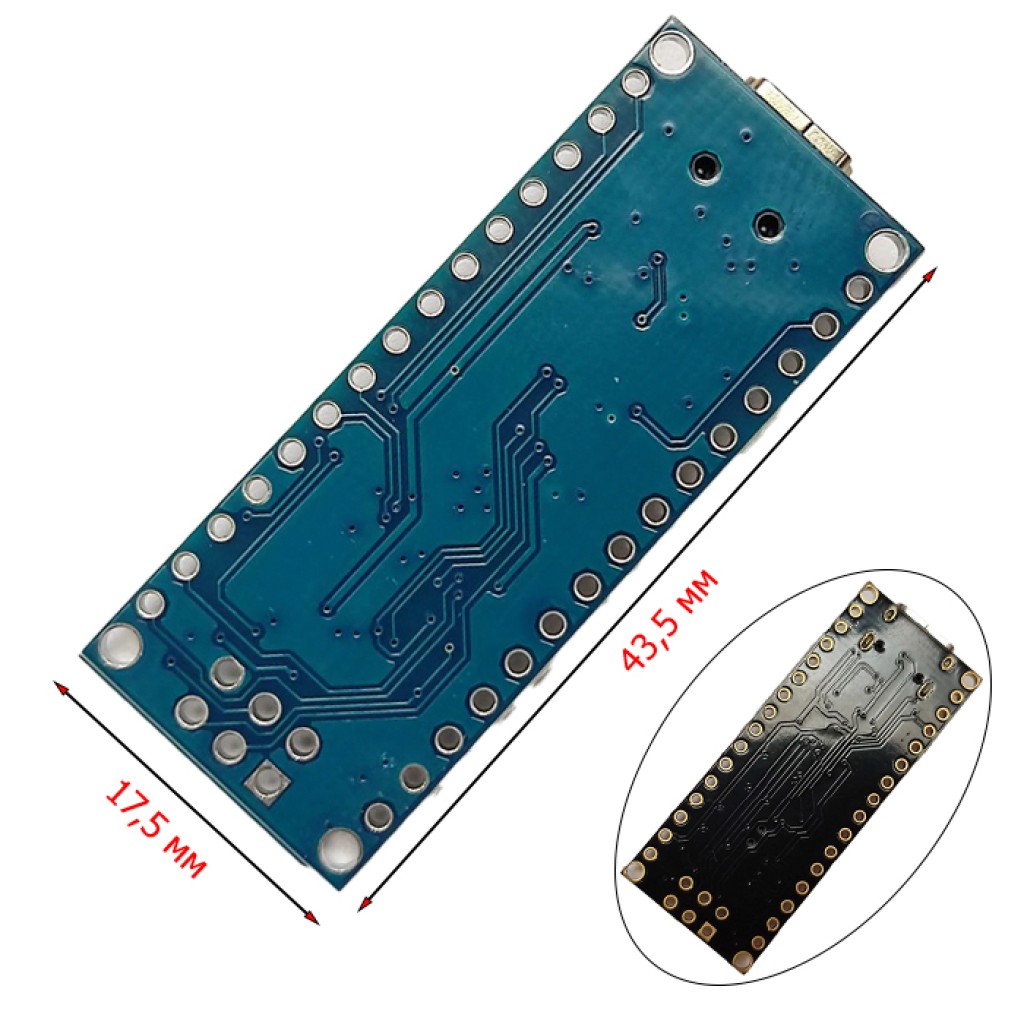

- 43,5 × 17,5 мм
Детальний опис та особливості
Компактний контролер для прототипу
Nano V3.0 поєднує ATmega328P, базові інтерфейси зв’язку та USB-UART перетворювач на одній вузькій платі. Форм-фактор 43,5 × 17,5 мм зручний для невеликих корпусів і макетних схем, де повнорозмірна плата займає забагато місця.
ATmega328P має окремі Flash, SRAM та EEPROM: програма зберігається у Flash, оперативні дані — у SRAM, а параметри, які мають залишатися після вимкнення живлення, можна записувати до EEPROM. Частину Flash може використовувати завантажувач, тому доступний скетчу обсяг залежить від його версії.
Периферія та обмін даними
Цифрові й аналогові входи дають змогу зчитувати кнопки та сенсори, формувати керувальні сигнали й обробляти аналогові величини. I²C зручний для дисплеїв і багатьох датчиків, SPI — для швидшої периферії, UART — для послідовного обміну з іншими контролерами або модулями.
USB-UART міст CH340 перетворює USB-з’єднання комп’ютера на послідовний інтерфейс плати.[2] Завдяки цьому скетчі можна завантажувати через USB Type-C без окремого програматора. Наявність роз’єму Type-C не означає підтримку USB Power Delivery чи інших розширених режимів USB-C.
Підійде / не підійде
Підійде
- для вивчення програмування AVR у середовищі Arduino IDE;
- для компактних макетів із кнопками, датчиками, дисплеями та світлодіодною індикацією;
- для контролерів автоматики, логерів і простих вимірювальних пристроїв;
- для робототехніки, якщо двигуни та інші силові навантаження підключені через зовнішні драйвери.
Не підійде
- для периферії, яка допускає лише 3,3-вольтові логічні сигнали, без узгодження рівнів;
- для безпосереднього живлення двигунів, реле, потужних світлодіодів або LED-стрічок від GPIO;
- для задач, яким потрібні вбудовані Wi-Fi, Bluetooth або USB-пристрій без додаткових модулів;
- для проєктів, де потрібно більше пам’яті, обчислювальної продуктивності або входів/виходів, ніж надає ATmega328P.
Приклади застосування
Монітор температури та вологості
Плата може зчитувати датчик AM2302/DHT22, обробляти показники та керувати сигналізацією або іншою низьковольтною автоматикою через належний драйвер.
Компактний індикатор параметрів
Через I²C можна підключити OLED-дисплей 0,91″ 128 × 32 і виводити значення сенсорів, лічильники, меню або стан пристрою.
Логічний контролер робота
Nano V3.0 може опитувати датчики та формувати сигнали керування. Двигуни потрібно живити окремо й комутувати зовнішнім драйвером зі спільною землею сигнальних кіл.
Перше підключення
Під’єднайте плату
Використайте справний USB Type-C кабель, який передає дані, а не лише заряджає.[4] Для первинної перевірки підключіть плату без зовнішньої периферії.
Налаштуйте Arduino IDE
Виберіть плату Arduino Nano та COM-порт, що з’явився після підключення. Якщо операційна система не розпізнала CH340, установіть відповідний драйвер із сайту WCH.
Перевірте варіант завантажувача
Спочатку спробуйте параметр ATmega328P. Якщо зв’язок із завантажувачем не встановлюється, перевірте ATmega328P (Old Bootloader): Arduino рекомендує послідовно перевірити ці варіанти, коли тип завантажувача сторонньої Nano-плати невідомий.[3]
Підключіть периферію
Вимкніть живлення, звірте розпіновку й допустимі напруги кожного модуля, об’єднайте землі низьковольтних сигнальних кіл і лише після цього подайте живлення.
Обмеження та безпека
Живлення та логічні рівні
Плата працює з живленням і логікою 5 В. Не подавайте 5-вольтовий сигнал на вхід периферії, розрахованої лише на 3,3 В; за потреби використовуйте перетворювач логічних рівнів. Не подавайте напругу на VIN, доки не перевірите маркування контактів і допустимий діапазон саме вашої плати.
GPIO не призначені для силового навантаження
Виходи мікроконтролера формують керувальні сигнали. Двигуни, реле, соленоїди, потужні світлодіоди та стрічки підключайте через відповідний транзисторний або спеціалізований драйвер; для світлодіодів використовуйте струмообмежувальні резистори.
Не плутайте роз’єм із можливостями USB-C
USB Type-C тут використовується для живлення та послідовного зв’язку через CH340. Підтримка USB Power Delivery, USB Host або нативного USB-пристрою не заявлена.
Перевіряйте сумарне споживання
Живлення кількох модулів від плати може спричинити просідання напруги або перезапуски. Для периферії зі значним чи імпульсним струмом використовуйте окреме стабілізоване джерело з правильно організованою спільною землею.
FAQ
Чи потрібен окремий програматор?
Для звичайного завантаження скетчів окремий програматор не потрібен: плата підключається до комп’ютера через USB Type-C, а CH340 забезпечує послідовний інтерфейс.
Чому комп’ютер не бачить плату?
Спочатку перевірте, чи USB-C кабель підтримує дані, підключіть плату безпосередньо до іншого USB-порту та оновіть список портів. Якщо CH340 не визначився, може знадобитися драйвер WCH.
Що робити, якщо скетч компілюється, але не завантажується?
Перевірте вибір Arduino Nano, COM-порту та параметра процесора. Якщо ATmega328P не працює, спробуйте ATmega328P (Old Bootloader), не роблячи висновку про несправність плати лише за однією помилкою завантаження.
Чи можна підключати 3,3-вольтові модулі?
Лише після перевірки допустимих логічних рівнів конкретного модуля. Живлення 3,3 В саме по собі не робить його входи стійкими до сигналів 5 В.
Корисне для прототипування
Для складання та зміни схеми без паяння можна використати макетну плату на 400 отворів із кроком 2,54 мм. Перед установленням Nano перевірте наявність і конфігурацію штирьових гребінок.
Документи та джерела
- Microchip, ATmega328P Datasheet, rev. 7810D–AVR–01/15 — архітектура, пам’ять та інтерфейси мікроконтролера.
- WCH, CH340 Datasheet, version 3.4 — призначення USB-UART перетворювача та офіційні ресурси драйверів.
- Arduino Help Center, Select the right processor for Arduino Nano — вибір ATmega328P або ATmega328P (Old Bootloader) в Arduino IDE.
- Arduino Help Center, If your sketch doesn’t upload — перевірка USB-кабелю, порту та підключення.
