Коротко про макетну плату на 400 отворів

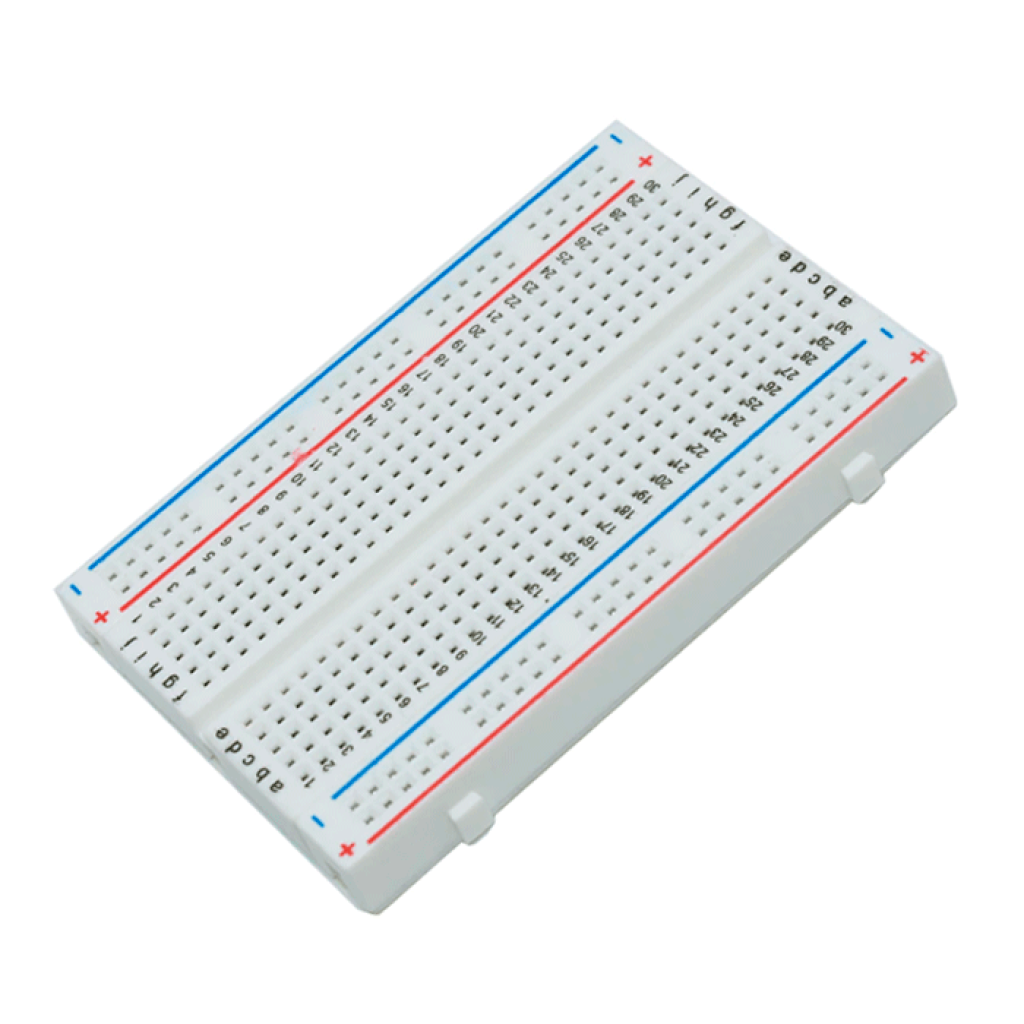

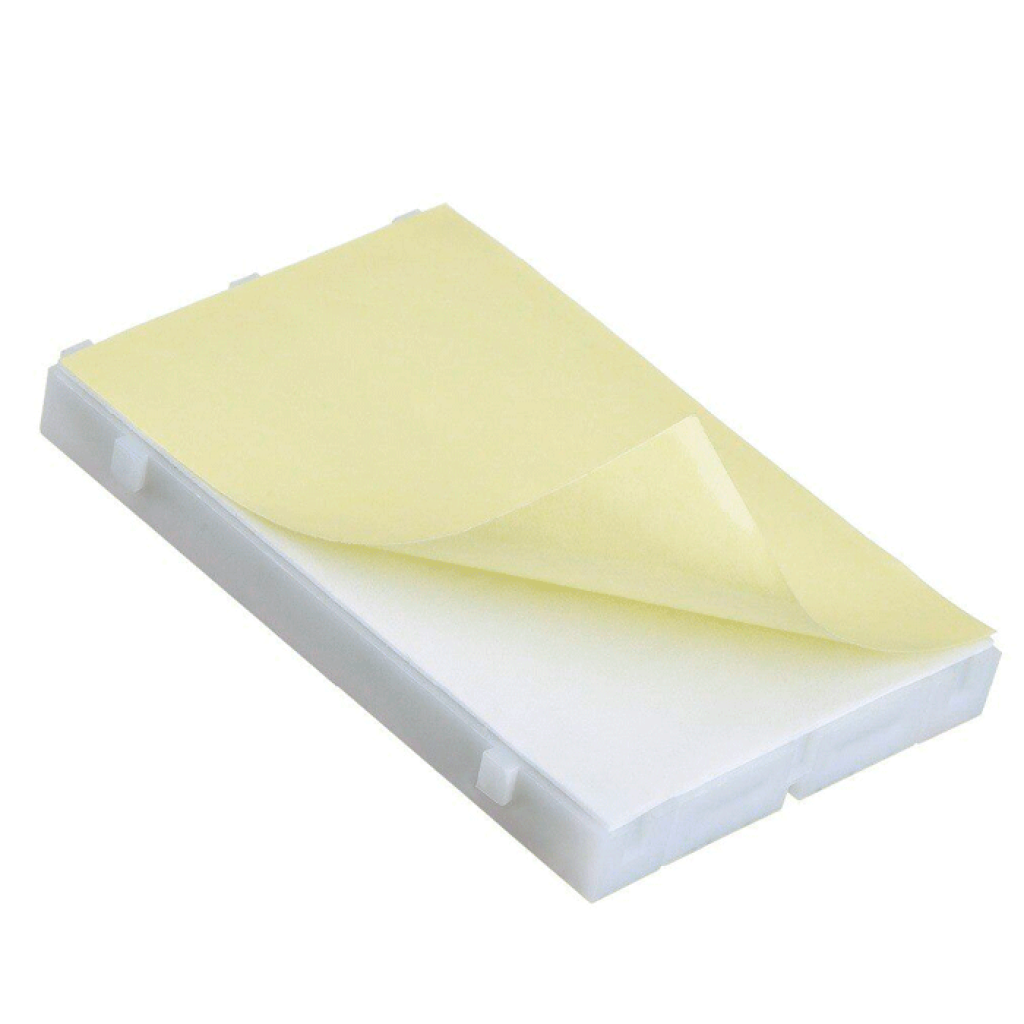

Безпаяльна макетна плата призначена для швидкого складання, перевірки та зміни електронних схем. Вона має 400 контактних точок: 300 у центральному полі для компонентів і 100 у шинах живлення.
Ключові характеристики
- Тип
- безпаяльна макетна плата
- Кількість контактів
- 400
- Розподіл контактів
- 300 для компонентів, 100 для шин живлення
- Крок
- 2,54 мм
- Діаметр контакту
- 0,8 мм
- Монтажні дроти
- 21–26 AWG
- Розміри

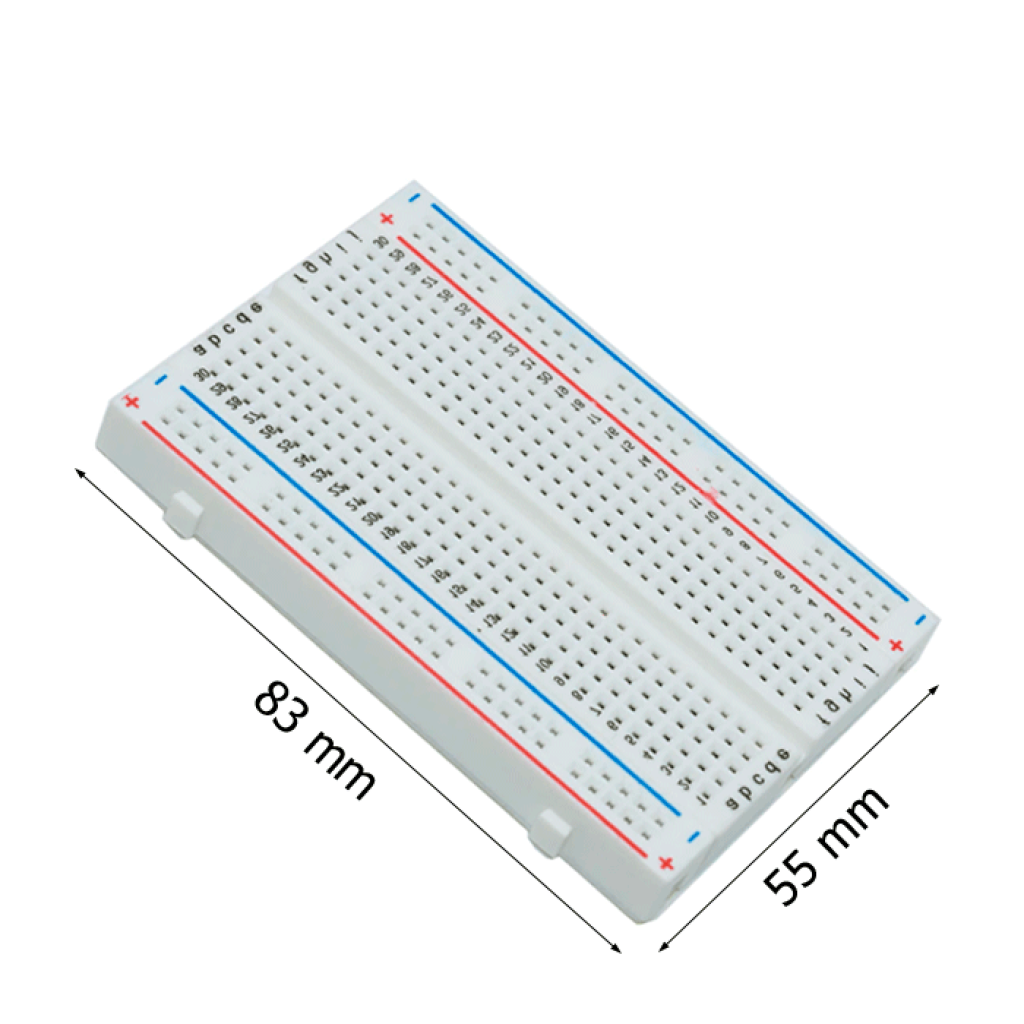

- 83 × 55 × 9 мм
- Маса
- 40 г
- Матеріал корпусу
- ABS
- Контактні клеми
- фосфорна бронза з олов’яним покриттям
- Ресурс клем
- до 50 000 вставлень

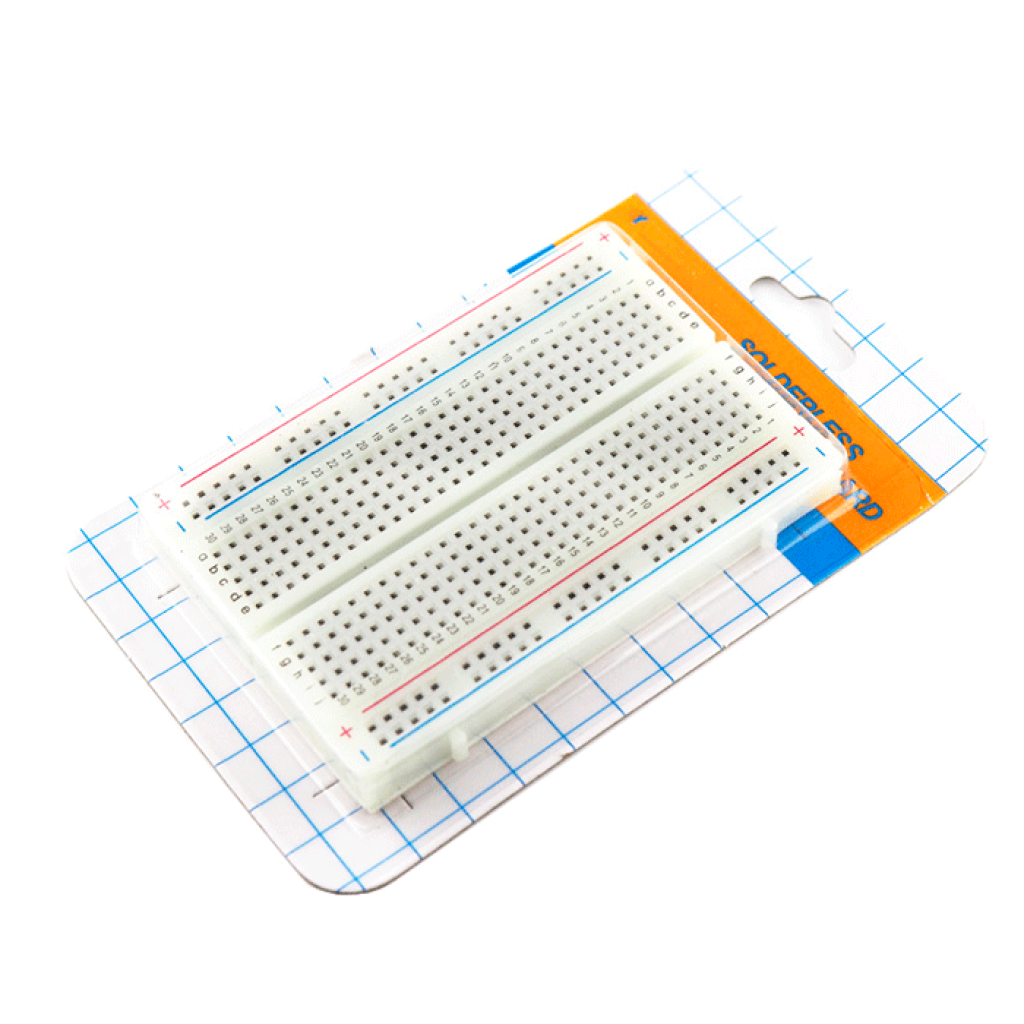

- Маркування шин
- червона лінія «+», синя лінія «−»
Детальний опис та особливості
Прототипування без паяння
Компоненти та перемички вставляються безпосередньо в пружні контакти, тому схему можна перебудовувати без випаювання. Це зручно під час підбору номіналів, перевірки логіки роботи, навчання та пошуку помилок у невеликому прототипі.
Центральне поле відведене для компонентів і сигнальних з’єднань, а бічні шини допомагають розподіляти живлення та спільний провід. Кольорові лінії є лише маркуванням: фактичну полярність визначає підключення користувача.
Сумісність компонентів
Крок 2,54 мм сумісний із багатьма резисторами, світлодіодами, кнопками, транзисторами, роз’ємами та DIP-мікросхемами. Перед складанням потрібно перевірити не лише крок, а й діаметр, форму та розташування виводів конкретного компонента.
Для з’єднань слід використовувати дроти 21–26 AWG. Надто товстий або деформований вивід не потрібно вставляти із силою: він може розтиснути контакт і погіршити надійність наступних з’єднань.
Підійде / не підійде
Підійде
- для навчання основ електроніки та читання простих схем;
- для прототипів на резисторах, світлодіодах, кнопках, датчиках і DIP-компонентах із сумісними виводами;
- для тимчасового підключення модулів до Arduino, ESP32 та інших контролерів після перевірки напруг і логічних рівнів;
- для тестування компонентів і швидкої зміни конфігурації без паяння.
Не підійде
- для постійного монтажу, який має витримувати вібрацію або механічне навантаження;
- для SMD-компонентів без відповідних перехідників;
- для виводів і дротів поза діапазоном 21–26 AWG;
- для високочастотних схем понад 10 МГц;
- для мережевих і силових кіл без окремо підтверджених допустимих напруги, струму та ізоляційних відстаней.
Приклади застосування
Світлодіодний індикатор із кнопкою
На центральному полі можна зібрати схему зі світлодіодом, струмообмежувальним резистором і кнопкою, а шини використати для розподілу живлення. Номінал резистора та напругу потрібно обрати відповідно до компонентів.
Перевірка датчика або модуля
Плата допомагає тимчасово розвести живлення, землю та сигнальні лінії між контролером і модулем. Перед підключенням потрібно звірити розпіновку, робочу напругу та допустимий логічний рівень кожного пристрою.
Підбір номіналів у прототипі
Безпаяльна конструкція дає змогу послідовно замінювати резистори або інші компоненти, перевіряючи роботу схеми після кожної зміни.
Підключення та перевірка
Перевірте внутрішні з’єднання
До подавання живлення прозвоніть мультиметром потрібні групи контактів і сегменти шин. Не припускайте, що всі отвори вздовж кольорової лінії з’єднані безперервно.
Розмістіть компоненти
Встановіть деталі без надмірного зусилля та переконайтеся, що виводи, які мають бути розділені, не потрапили в одну контактну групу.
Підключіть шини
Призначте червону й синю шини відповідно до своєї схеми, з’єднайте потрібні сегменти перемичками та лише потім подайте живлення.
Виконайте контроль перед запуском
Перевірте полярність, спільну землю, відсутність короткого замикання та відповідність напруги всім установленим компонентам.
Корисні товари для роботи з прототипом
- Для підбору струмообмежувальних, підтягувальних та інших опорів можна використати набір резисторів 0,25 Вт на 30 номіналів.
- Після налагодження схему можна перенести на односторонню макетну плату для паяння, якщо потрібне постійне з’єднання.
Обмеження та безпека
Живлення подається лише після перевірки
Помилка полярності, коротке замикання або неправильна напруга можуть пошкодити компоненти, контролер і джерело живлення. Перед запуском перевірте схему мультиметром.
Кольори шин не захищають від помилки
Червона й синя лінії лише допомагають позначити призначення шин. Плата не контролює полярність і не захищає схему від неправильного підключення.
Не для високочастотних і силових кіл
Плата не призначена для схем понад 10 МГц. Для мережевої напруги або значного струму використовуйте монтажне рішення з підтвердженими електричними параметрами, ізоляцією та тепловим режимом.
Бережіть пружні контакти
Не вставляйте надто товсті, забруднені або деформовані виводи. Якщо контакт викликає помітний опір, перевірте розмір виводу й оберіть сумісну перемичку.
FAQ
Чи потрібно паяти компоненти?
Ні. Компоненти та монтажні дроти фіксуються пружними контактами, тому схему можна складати й змінювати без паяння.
Які дроти підходять?
Макетна плата сумісна з монтажними дротами 21–26 AWG. Товстіші виводи не слід вставляти із силою.
Чи можна встановити DIP-мікросхему?
Так, якщо крок і розташування виводів відповідають сітці 2,54 мм. Мікросхему потрібно розмістити так, щоб два ряди виводів потрапили в розділені контактні поля.
Чи з’єднані шини живлення по всій довжині?
Перед першим підключенням перевірте безперервність кожної шини мультиметром. Якщо сегменти розділені, з’єднайте їх окремими перемичками відповідно до схеми.
