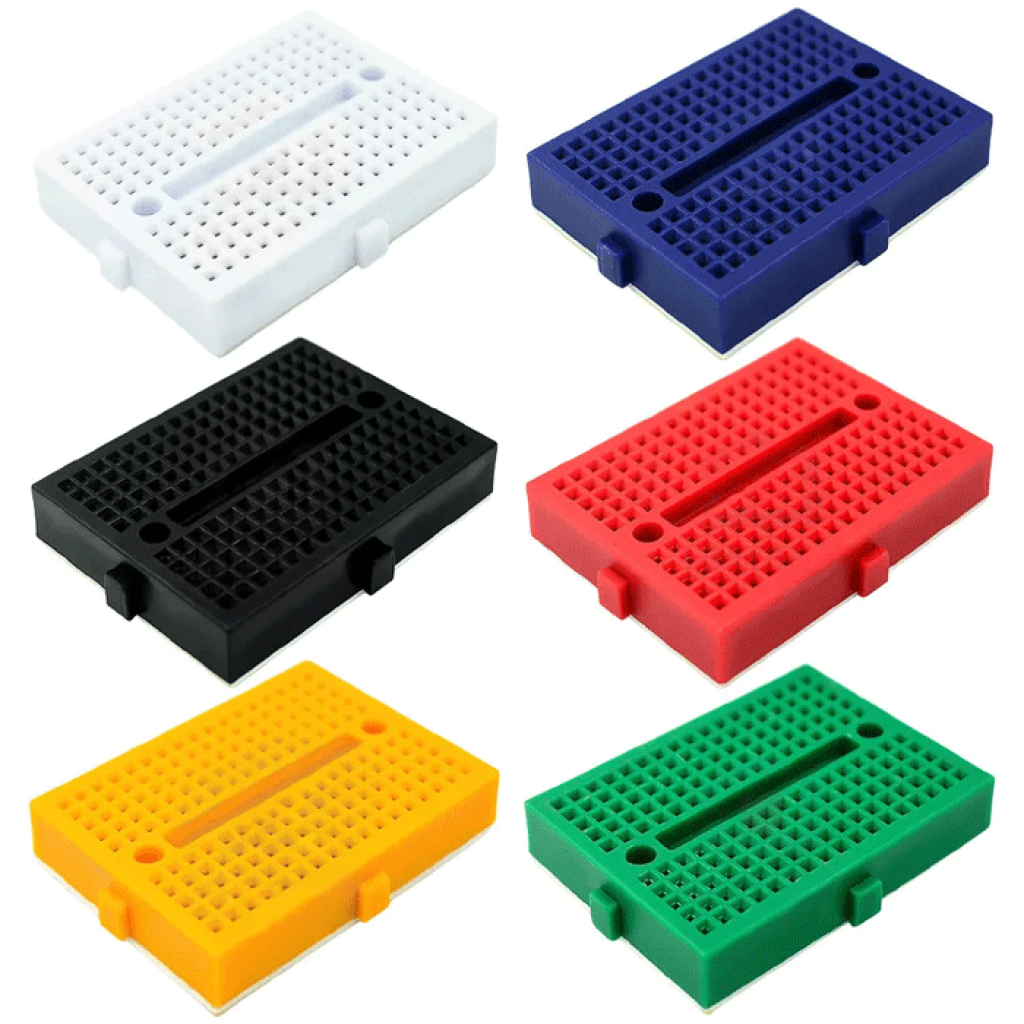

Коротко про макетну плату на 170 отворів
Компактна безпаяльна макетна плата призначена для складання та перевірки невеликих електронних схем. 170 контактних точок дають змогу встановлювати THT-компоненти й перемички, змінювати з’єднання та виправляти схему без випаювання деталей.
Ключові характеристики
- Тип
- безпаяльна макетна плата
- Кількість контактів
- 170
- Крок отворів
- 2,54 мм
- Діаметр контакту
- 0,8 мм
- Контактне поле
- 17 позицій, групи по 5 контактів
- Матеріал корпусу
- ABS
- Розміри
- 47 × 35 × 10 мм
- Призначення
- тимчасове прототипування без паяння
Детальний опис та особливості
Як утворюються електричні з’єднання
Контактне поле складається з окремих п’ятиточкових груп. Отвори всередині однієї такої групи електрично з’єднані, а центральний паз розділяє групи з протилежних боків плати.[1] Тому виводи компонента, між якими має бути електрична різниця, потрібно встановлювати в різні групи або по різні боки центрального пазу.
З’єднання живлення, землі та сигналів між потрібними групами виконують перемичками. Така схема монтажу дає змогу швидко замінювати резистори, кнопки, світлодіоди, транзистори й інші компоненти з відповідними THT-виводами.
Сумісність із модулями та контролерами
Макетну плату можна використовувати для допоміжних схем у проєктах з Arduino Nano, Pro Micro та іншими контролерами. Безпосереднє встановлення конкретної плати розробника залежить від кроку, ширини між рядами та розташування її контактів; за потреби контролер підключають окремими перемичками.
Крок 2,54 мм підходить для багатьох наскрізних компонентів і штирових роз’ємів, але не гарантує механічну сумісність із кожним модулем. Перед монтажем потрібно звірити геометрію виводів і переконатися, що контакти, які мають бути розділені, не опиняться в одній внутрішній групі.
Підійде / не підійде
Підійде
- для навчання основ електроніки та складання простих низьковольтних схем;
- для прототипів зі світлодіодами, резисторами, кнопками, транзисторами й датчиками з сумісними виводами;
- для перевірки окремого вузла перед перенесенням на плату для паяння;
- для допоміжних з’єднань у проєктах із мікроконтролерами.
Не підійде
- для схем, яким потрібно більше ніж 170 контактних точок або окремі довгі шини живлення;
- для SMD-компонентів без відповідного перехідника;
- для постійного монтажу, що має витримувати вібрацію чи механічне навантаження;
- для мережевих, силових або інших кіл, де потрібні підтверджені допустимі напруга, струм та ізоляційні відстані.
Приклади застосування
Світлодіодний індикатор
На платі можна скласти низьковольтне коло зі світлодіодом і струмообмежувальним резистором. Робочу напругу та номінал резистора потрібно обрати за параметрами конкретного світлодіода й джерела живлення.
Кнопка та сигнальний вхід контролера
Контактне поле підходить для тимчасового монтажу кнопки, підтягувального резистора та сигнальної перемички. Перед подаванням живлення потрібно звірити розпіновку й допустимий логічний рівень контролера.
Перевірка датчика або окремого вузла
Мініплата дає змогу зібрати компактну допоміжну схему, змінити розташування компонентів або підібрати номінали без повторного паяння.
Підключення та перевірка
Сплануйте контактні групи
Визначте, які п’ятиточкові групи використовуватимуться для живлення, землі та сигналів. Для складнішої схеми спочатку переконайтеся, що 170 точок буде достатньо.
Встановіть компоненти
Вставляйте чисті й рівні виводи без надмірного зусилля. Розміщуйте виводи одного компонента в різних електричних групах відповідно до схеми.
Додайте перемички
З’єднайте потрібні групи та окремо розведіть живлення. Не покладайтеся лише на візуальне розташування отворів: за сумніву перевірте зв’язок мультиметром.
Перевірте перед запуском
До подавання живлення перевірте полярність, спільну землю, відсутність короткого замикання та відповідність напруги всім компонентам.
Сумісні товари та альтернативи
- Для макетування кіл зі світлодіодами, кнопками та сигнальними лініями можна використати набір резисторів 0,25 Вт на 30 номіналів; потрібний опір і допустиму потужність обирають за розрахунком конкретної схеми.
- Якщо для прототипу потрібно більше місця та окремі шини живлення, підійде макетна плата на 400 отворів.
Обмеження та безпека
Подавайте живлення лише після перевірки
Помилка в розташуванні виводів може безпосередньо з’єднати їх через одну контактну групу. Коротке замикання, неправильна полярність або завелика напруга можуть пошкодити компоненти, контролер чи джерело живлення.
Не використовуйте для силового монтажу
Макетна плата призначена для тимчасових низьковольтних прототипів. Для мережевої напруги, значного струму або тривалої роботи застосовуйте монтажне рішення з підтвердженими електричними параметрами та ізоляцією.
Бережіть пружні контакти
Не вставляйте в отвори надто товсті, забруднені або деформовані виводи. Надмірне зусилля може послабити контакт і спричинити нестабільну роботу наступних схем.
FAQ
Чи потрібно паяти компоненти?
Ні. Компоненти та перемички утримуються пружними контактами, тому тимчасову схему можна складати й змінювати без паяння.
Чому компонент не працює після встановлення?
Насамперед перевірте, чи не вставлені його виводи в одну електрично з’єднану п’ятиточкову групу. Також звірте полярність, живлення, розпіновку та надійність кожного контакту.
Чи можна встановити Arduino Nano або Pro Micro безпосередньо в плату?
Безпосередня установка залежить від ширини між рядами й конфігурації штирів конкретного контролера. Якщо геометрія не збігається, використовуйте окремі перемички.
Що обрати для більшої схеми?
Для більшої кількості компонентів і зручного розподілу живлення краще використати макетну плату більшого формату з окремими шинами.
Документи та джерела
- Pimoroni, Anatomy of a Mini Breadboard, 5 травня 2014 року — будова п’ятиточкових контактних груп і правильне розміщення виводів на мініплаті на 170 точок.
