Коротко про MB-102

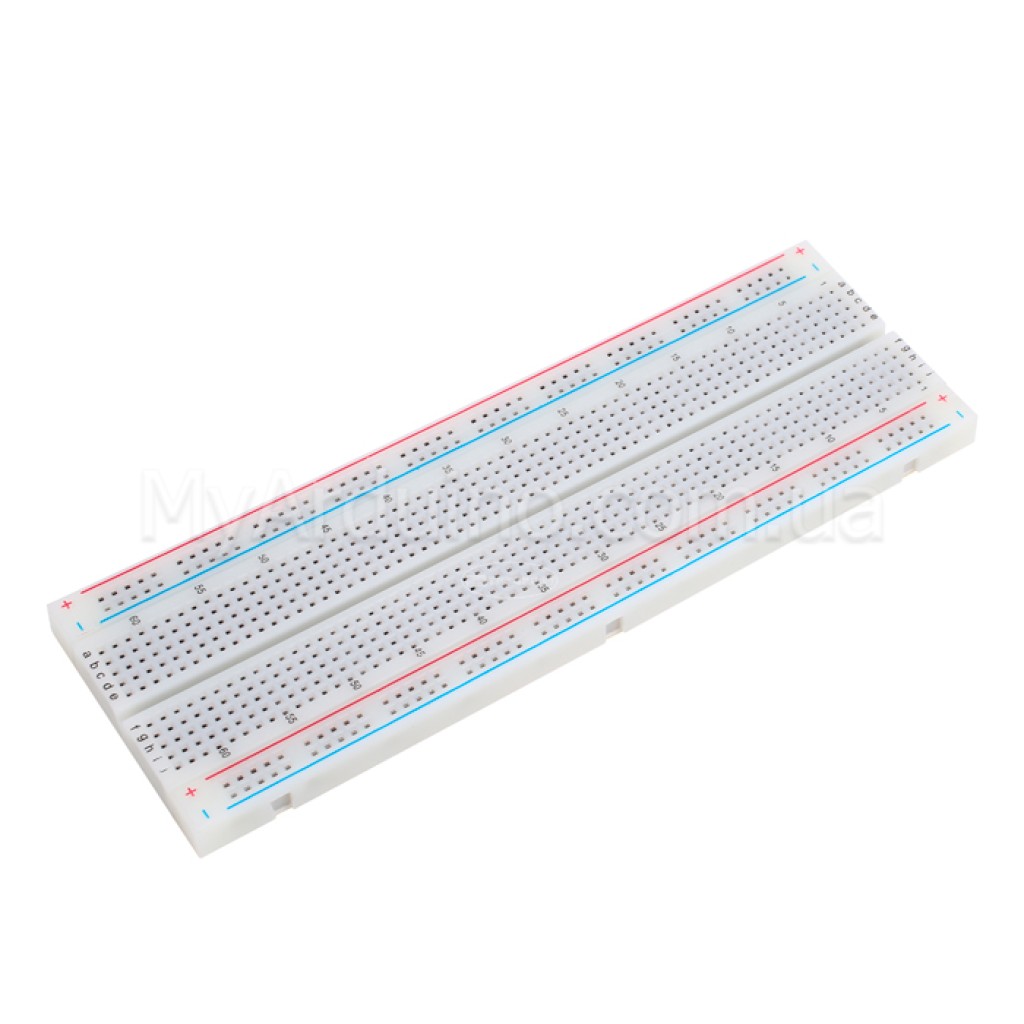

MB-102 — безпаяльна макетна плата на 830 контактних точок для складання, перевірки та перебудови електронних схем. Компоненти й монтажні перемички встановлюються у пружні контакти, тому прототип можна змінювати без випаювання деталей.
Ключові характеристики
- Тип
- безпаяльна макетна плата
- Модель
- MB-102
- Кількість контактних точок
- 830
- Центральне поле
- 630 точок, 126 окремих груп по 5 контактів
- Бокові шини
- 200 точок, 4 шини по 50 точок
- Крок отворів
- 2,54 мм
- Сумісний монтажний дріт
- 20–29 AWG, приблизно 0,3–0,8 мм
- Розміри

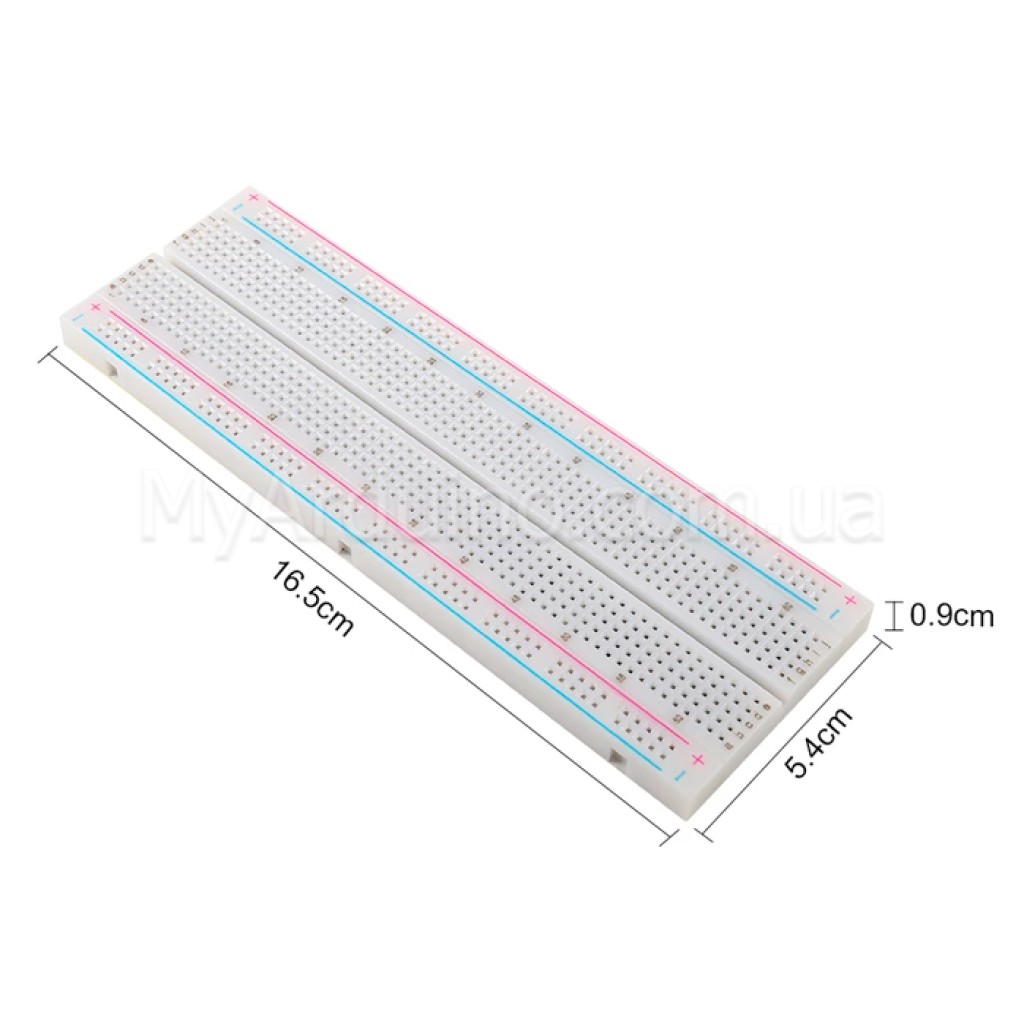

- 165 × 55 × 10 мм
- Маса
- 89 г
- Матеріал корпусу
- ABS
- Конструкція
- знімні бокові шини, можливість стикування з іншими платами
Детальний опис та особливості
Як утворюються з’єднання
У центральному полі кожна п’ятиточкова група утворює окремий електричний вузол. Центральний паз розділяє контакти з двох боків, тому DIP-мікросхему можна встановити поперек пазу, не замикаючи протилежні ряди виводів між собою.
Бокові шини зручні для розведення живлення та землі вздовж макета. Кольорові лінії є лише маркуванням: полярність визначається підключенням користувача. Перед першим запуском варто прозвонити потрібні ділянки шин мультиметром і за потреби з’єднати окремі сегменти перемичками.
Компоненти та модулі
Крок 2,54 мм підходить для багатьох резисторів, світлодіодів, кнопок, транзисторів, штирових роз’ємів і DIP-компонентів. Для модуля або плати розробника потрібно додатково перевірити відстань між рядами, діаметр виводів і розпіновку; збіг кроку сам по собі не гарантує механічної сумісності.
MB-102 не формує та не стабілізує напругу. Джерело живлення підключається окремо, а його напруга, полярність і допустимий струм мають відповідати всім компонентам конкретної схеми.
Формат для повторного макетування
Безпаяльний монтаж дає змогу послідовно змінювати компоненти, перевіряти варіанти з’єднань і локалізувати помилки до перенесення схеми на постійну плату. Знімні бокові шини допомагають змінити компонування робочої зони, а корпуси сумісного формату можна стикувати для розширення макета.
Підійде / не підійде
Підійде
- для навчання основ електроніки та читання принципових схем;
- для тимчасових прототипів із THT-компонентами й DIP-мікросхемами;
- для підключення датчиків, індикаторів і допоміжних вузлів до контролера через перемички;
- для підбору номіналів і перевірки схеми перед паянням;
- для макетів, яким потрібні окремі бокові шини живлення.
Не підійде
- для SMD-компонентів без відповідних перехідників;
- для модулів із несумісним кроком, діаметром або розташуванням виводів;
- для постійного монтажу, що має витримувати вібрацію чи механічне навантаження;
- для мережевих, високовольтних або високострумових кіл;
- для схеми, де потрібні гарантовані параметри контактного опору, ізоляції або роботи на високій частоті.
Приклади застосування
Індикатор із кнопкою
На центральному полі можна зібрати низьковольтне коло зі світлодіодом, струмообмежувальним резистором і кнопкою, а бокові шини використати для живлення. Номінал резистора та напругу обирають за параметрами конкретного світлодіода.
Перевірка датчика з контролером
Плата допомагає тимчасово розвести живлення, землю та сигнальні лінії між контролером і датчиком. До запуску потрібно звірити розпіновку, робочу напругу та допустимий логічний рівень обох пристроїв.
Налагодження вузла перед паянням
MB-102 дає змогу перевірити окремий підсилювальний, логічний або керувальний вузол, змінити компоненти й лише після налагодження перенести схему на плату для постійного монтажу.
Підключення та перевірка
Сплануйте контактні групи
Визначте розташування компонентів, сигнальних вузлів, живлення та землі. Виводи, між якими не повинно бути прямого з’єднання, розміщуйте в різних п’ятиточкових групах.
Перевірте шини
На знеструмленій платі прозвоніть мультиметром ділянки, які плануєте використовувати. Якщо потрібні частини шини не з’єднані, додайте перемичку за схемою.
Встановіть компоненти й дроти
Використовуйте чисті рівні виводи та монтажні дроти відповідного діаметра. Не вставляйте деталі із силою, щоб не розтиснути пружні контакти.
Виконайте контроль перед запуском
Перевірте полярність, спільну землю, розпіновку, відсутність короткого замикання та відповідність напруги кожному компоненту. Живлення подавайте лише після цієї перевірки.
Альтернативи для макетування
- Для компактнішого безпаяльного прототипу можна обрати макетну плату на 170 отворів або макетну плату на 400 отворів.
- Для перенесення налагодженої схеми на паяне з’єднання підійде одностороння макетна плата для паяння.
Обмеження та безпека
Перевірте схему до подавання живлення
Помилка в контактній групі, неправильна полярність або завелика напруга можуть спричинити коротке замикання та пошкодити компоненти, контролер або джерело живлення.
Не використовуйте для мережевих і силових кіл
Для мережевої напруги, значного струму або тривалої роботи застосовуйте монтажне рішення з підтвердженими електричними параметрами, ізоляційними відстанями та тепловим режимом.
Маркування шин не захищає від помилки
Кольорові смуги лише позначають обране користувачем призначення шин. MB-102 не контролює полярність і не захищає підключені пристрої від перенапруги.
Бережіть пружні контакти
Не вставляйте надто товсті, забруднені або деформовані виводи. Якщо дріт тримається ненадійно, знеструмте схему та замініть його або використайте іншу контактну точку.
FAQ
Чи потрібно паяти компоненти?
Ні. Компоненти й перемички фіксуються пружними контактами, тому тимчасову схему можна складати та змінювати без паяння.
Чи підходить MB-102 для DIP-мікросхем?
Так, якщо крок і геометрія виводів відповідають сітці 2,54 мм. Корпус установлюють поперек центрального пазу, щоб протилежні ряди виводів потрапили в розділені контактні групи.
Чи з’єднані бокові шини по всій довжині?
Перед використанням перевірте безперервність кожної потрібної ділянки мультиметром. Якщо окремі сегменти не з’єднані, додайте перемички відповідно до схеми.
Чому схема працює нестабільно?
На знеструмленій схемі перевірте кожну перемичку, контактну групу та ділянку шини. Замініть погнутий або слабко зафіксований дріт, а потім повторно перевірте полярність і живлення.
Чи можна встановити плату Arduino безпосередньо в MB-102?
Це залежить від ширини між рядами, розташування та діаметра штирів конкретної плати. Якщо геометрія не збігається, підключіть контролер окремими перемичками.
