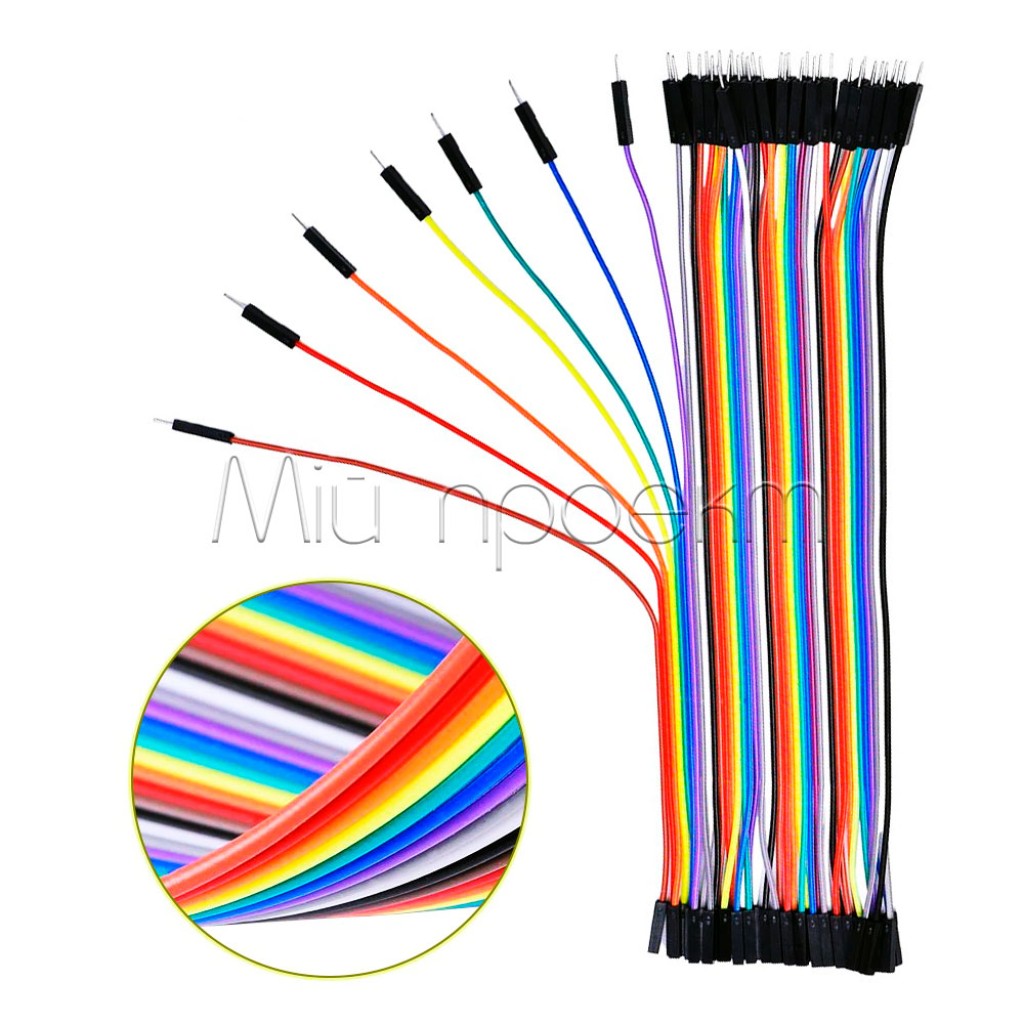

Коротко про провід Dupont
З’єднувальний провід Dupont призначений для тимчасового монтажу електронних схем без паяння: підключення макетних плат, контролерів, датчиків, дисплеїв та інших модулів із сумісними контактами.
Ключові характеристики
- Тип
- з’єднувальний провід Dupont
- Конфігурації
- «тато–тато», «мама–тато», «мама–мама»

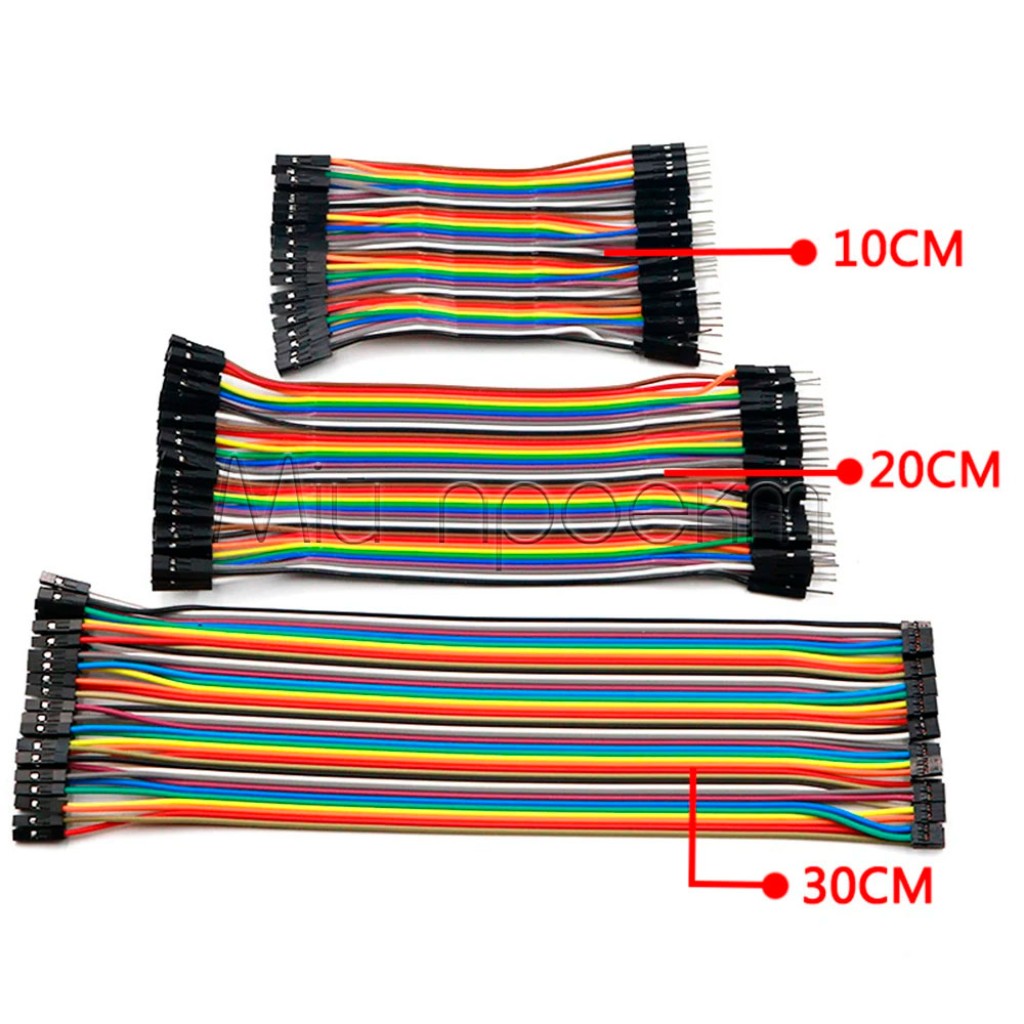

- Довжини
- 10 см, 20 см або 30 см
- Крок контактів
- 2,54 мм
- Призначення
- тимчасове прототипування та сигнальні з’єднання
- Одиниця продажу
- 1 провід
- Колір
- різнокольоровий асортимент, без вибору
Детальний опис та особливості
Як обрати конфігурацію

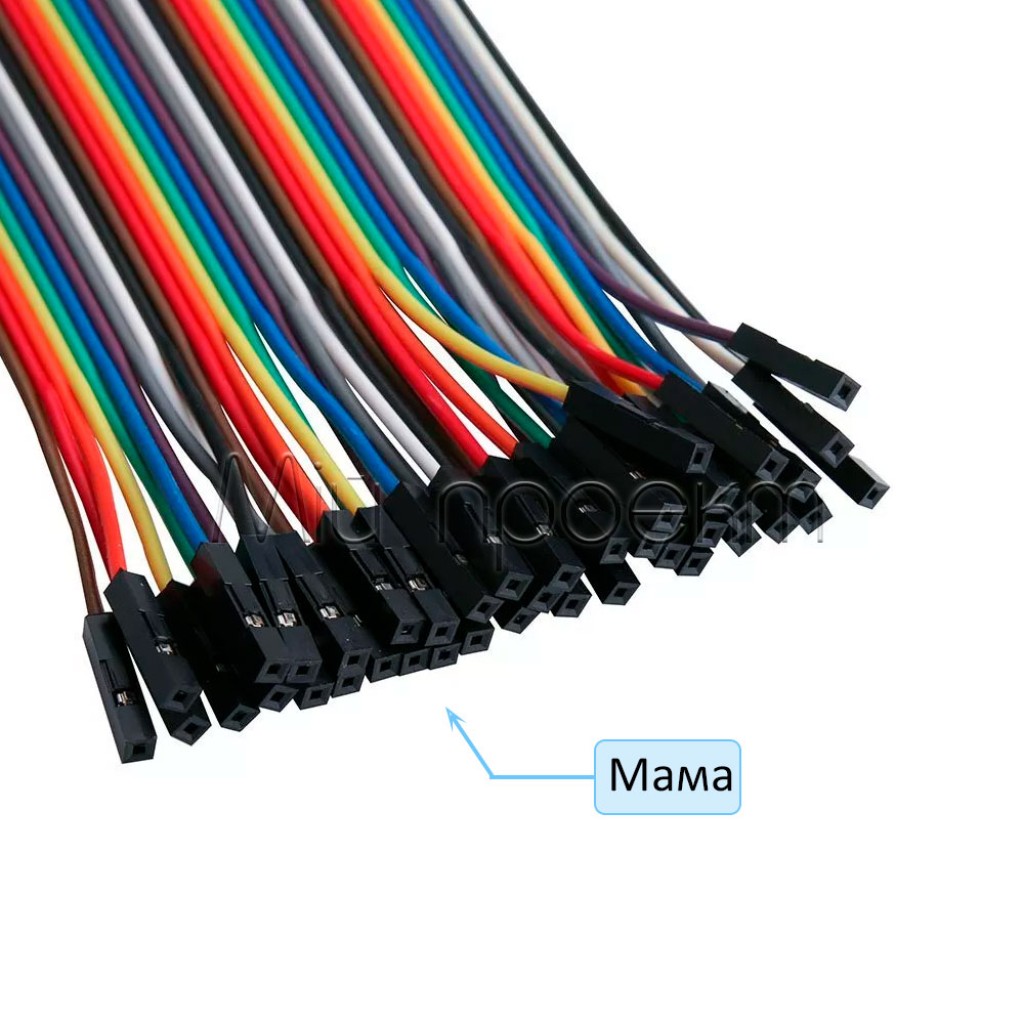

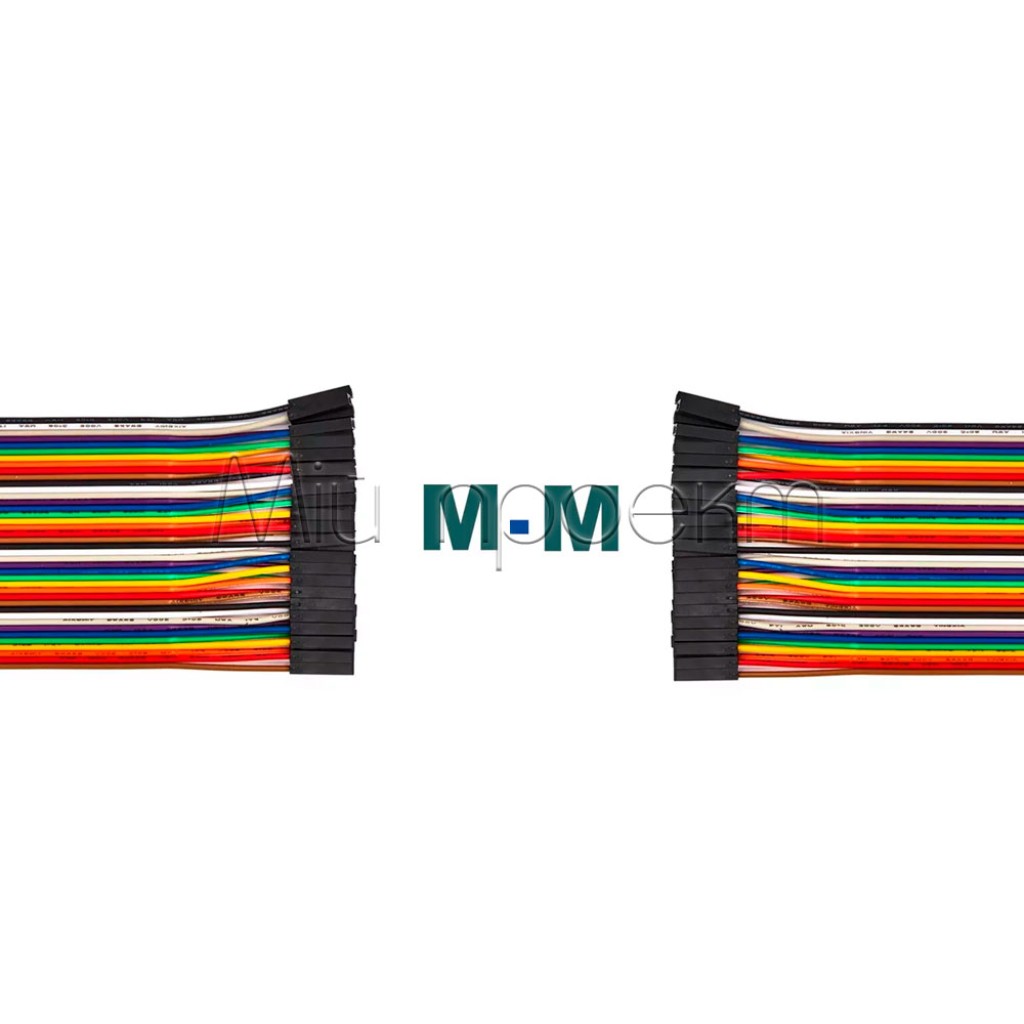

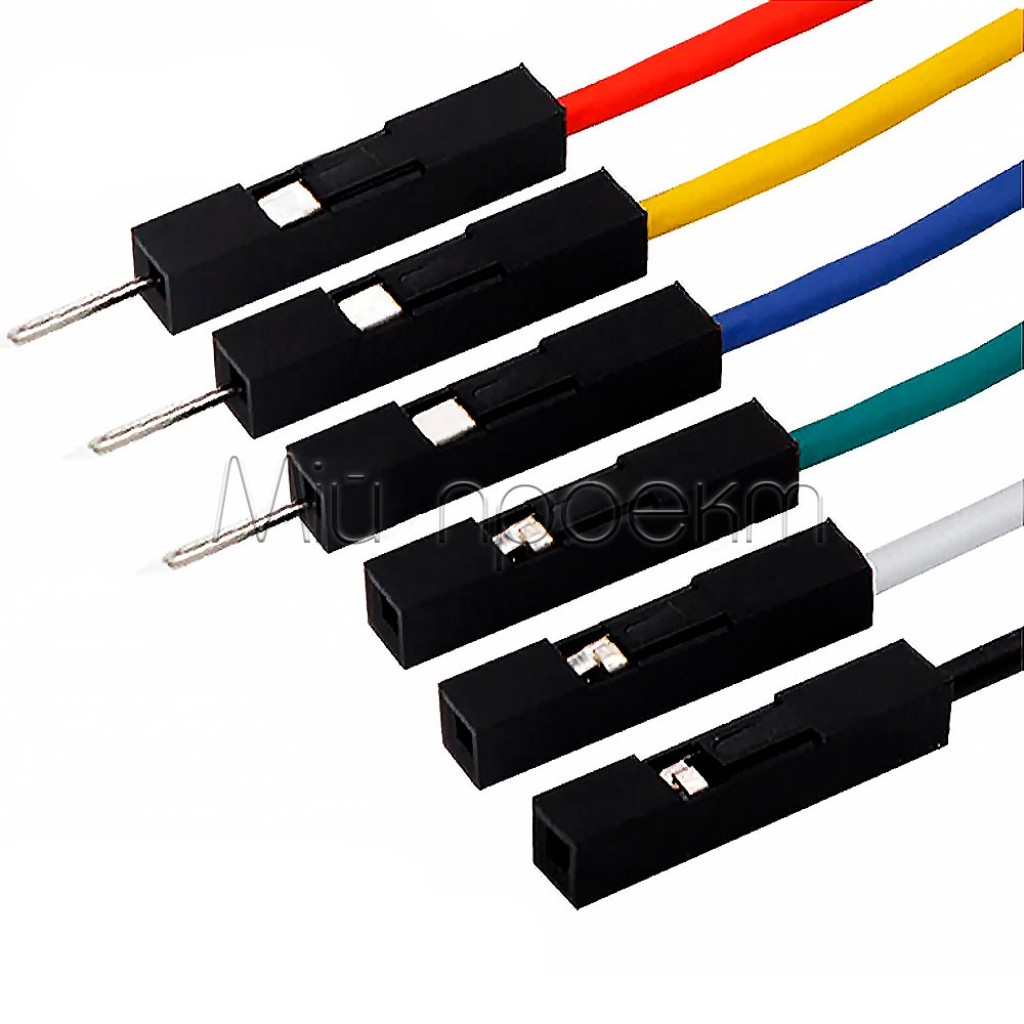

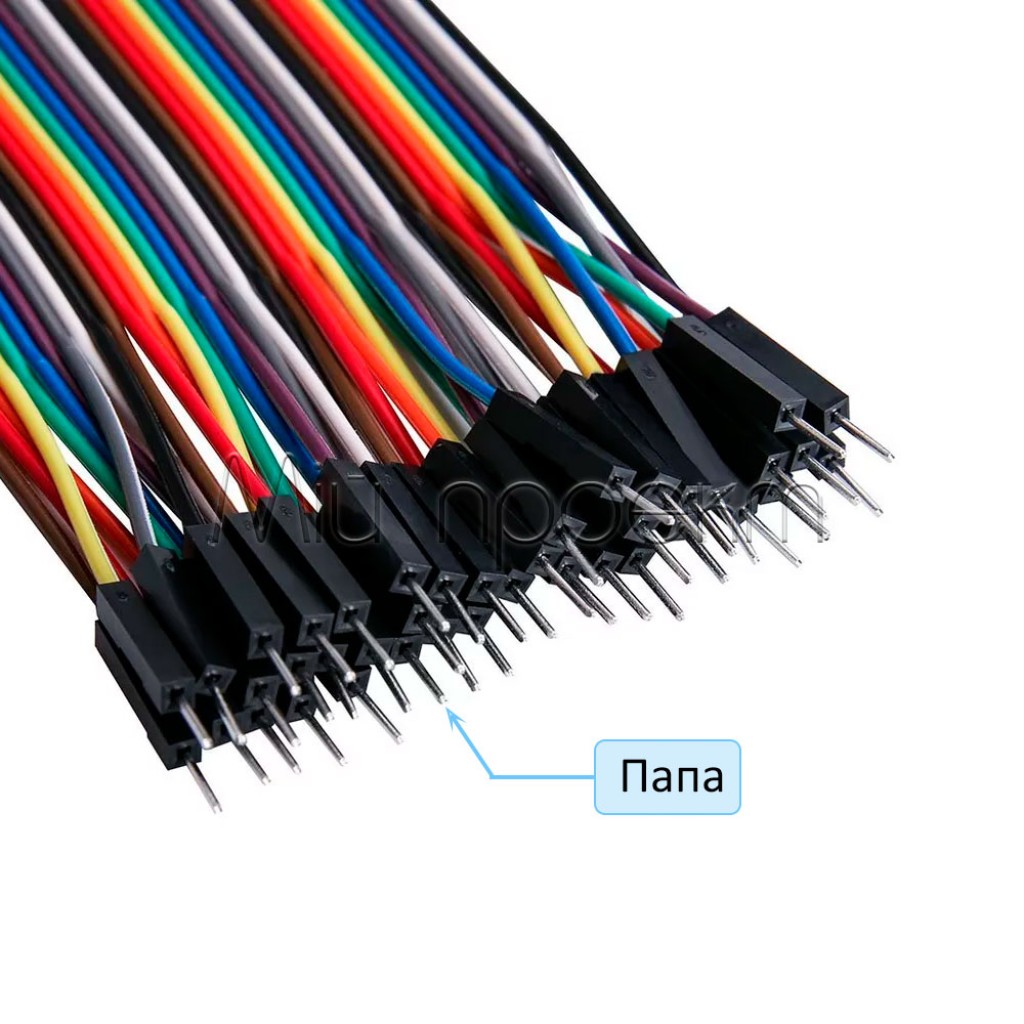

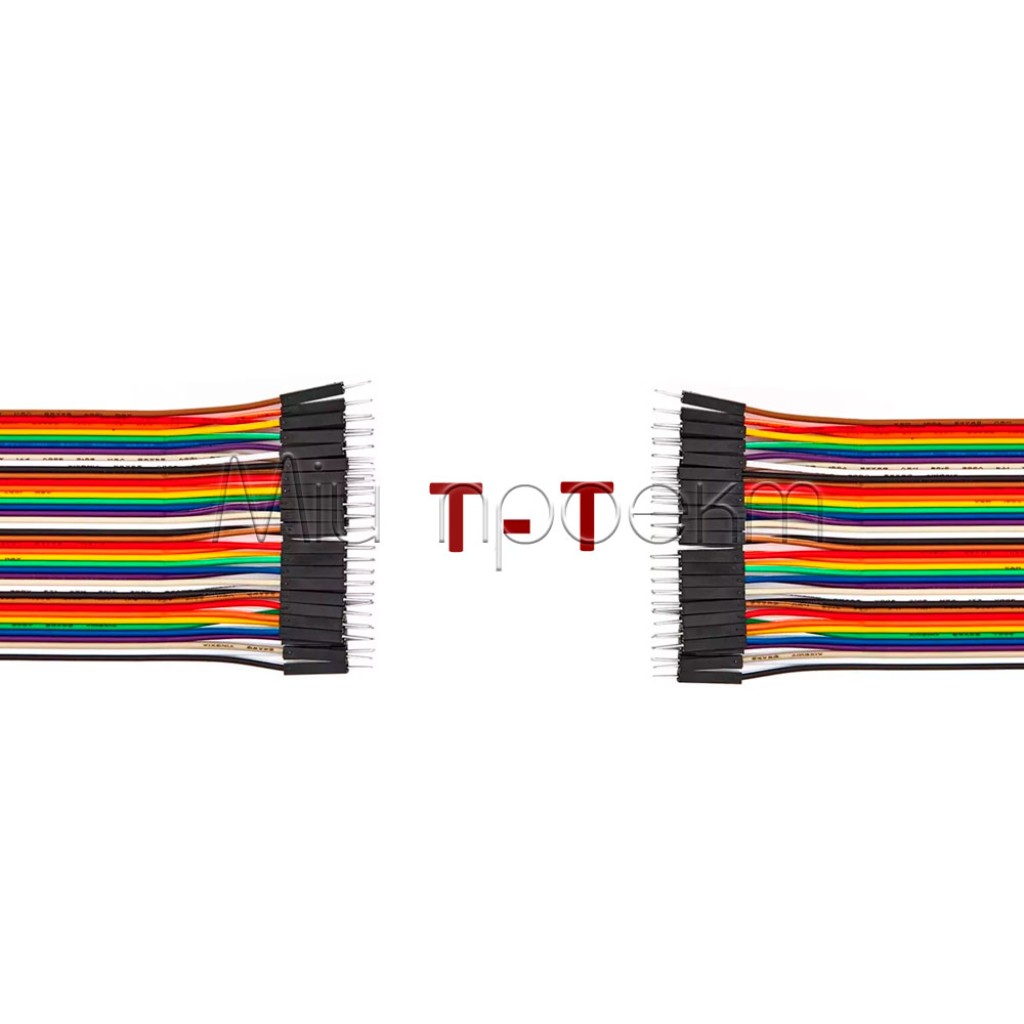

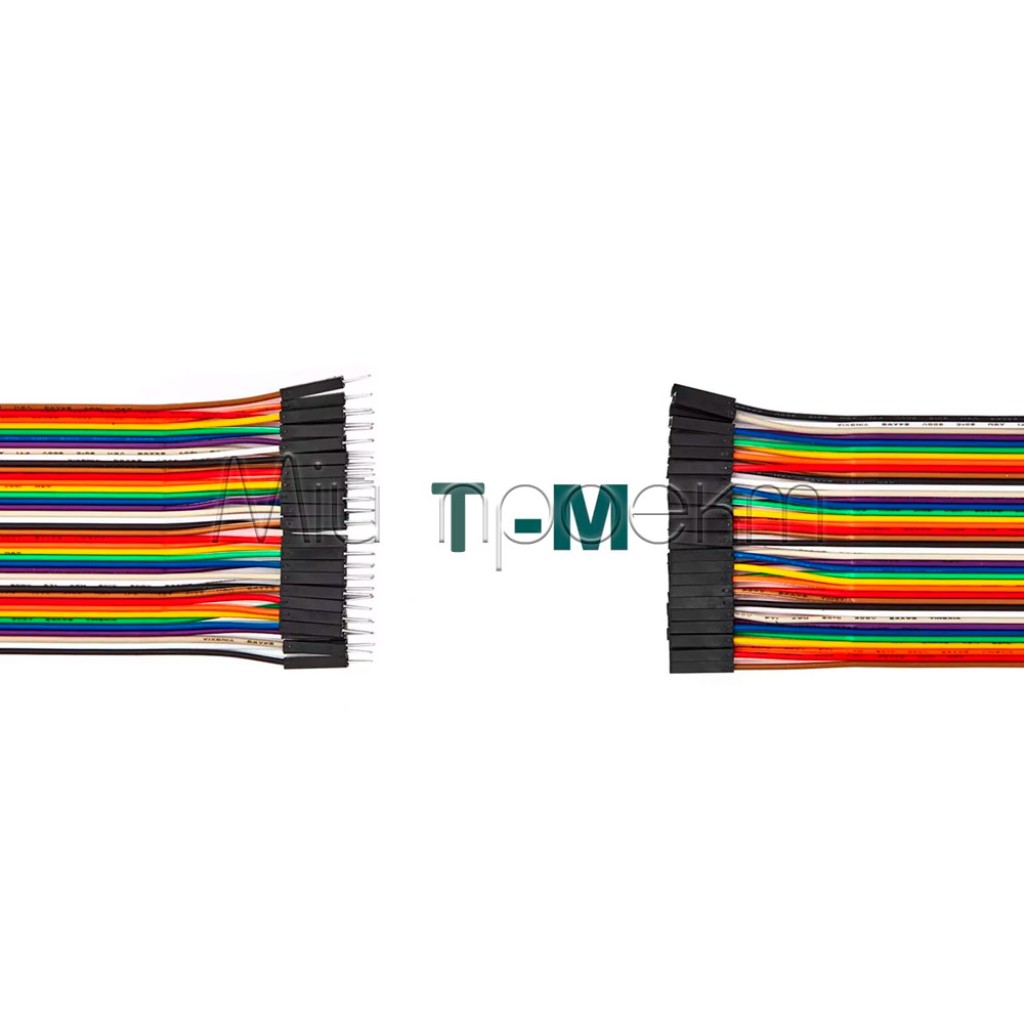

Кінець «тато» має штир і вставляється в гніздо макетної плати або іншого сумісного роз’єму. Кінець «мама» має гніздо та підключається до окремого штиря або штирової гребінки. Тому «тато–тато» зручно використовувати між двома гніздовими точками, «мама–тато» — між штирем і гніздом, а «мама–мама» — між двома штировими контактами.
Крок 2,54 мм відповідає поширеним макетним платам і штировим роз’ємам такого самого кроку. Однаковий крок не гарантує сумісність із кожним роз’ємом: перед підключенням звірте тип контакту, його геометрію та розпіновку пристрою.
Вибір довжини
Для компактної схеми варто обирати найкоротший провід, який не натягується між точками підключення. Варіанти 20 і 30 см зручні, коли модулі рознесені далі, але довші сигнальні лінії можуть бути чутливішими до завад і якості контакту.

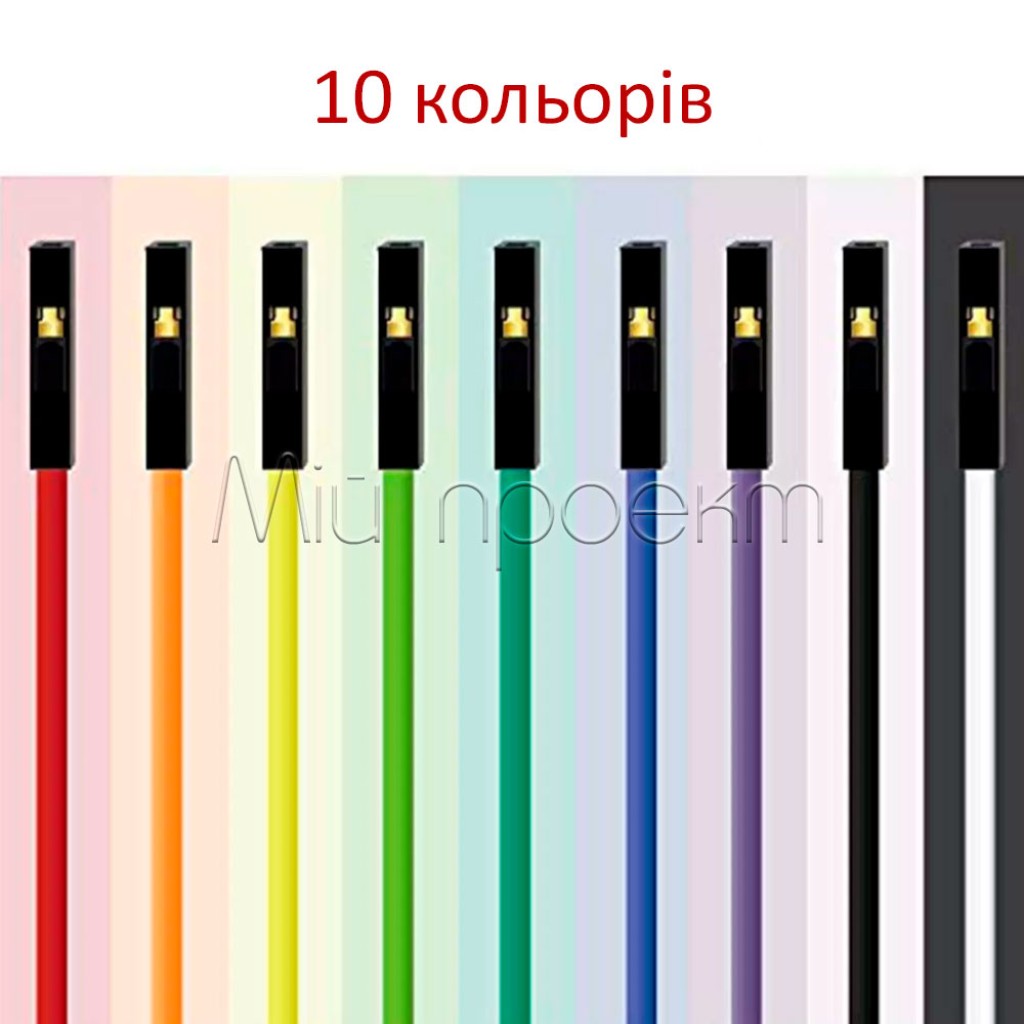

Різні кольори допомагають візуально розділити живлення, землю та сигнали. Колір ізоляції не визначає електричне призначення: кожну лінію потрібно підключати за схемою та розпіновкою обладнання.
Підійде / не підійде
Підійде
- для тимчасових з’єднань на безпаяльній макетній платі;
- для підключення контролерів, датчиків, дисплеїв і модулів із сумісними контактами 2,54 мм;
- для навчальних схем, перевірки розпіновки та налагодження прототипів;
- для низьковольтних сигнальних ліній після перевірки напруги й логічних рівнів.
Не підійде
- для роз’ємів іншого кроку або іншої механічної системи, зокрема безпосереднього з’єднання з JST чи Grove;
- для постійного монтажу, що має витримувати вібрацію, натяг або часте переміщення;
- для мережевої напруги та силових навантажень без підтвердженого електричного рейтингу проводу й контактів;
- для прямого живлення двигунів, нагрівачів та інших навантажень зі значним струмом.
Як підключити
Визначте обидва контакти
Перевірте, чи потрібен штир або гніздо на кожному кінці, і оберіть відповідну конфігурацію проводу.
Звірте розпіновку
До підключення знайдіть контакти живлення, землі та сигналів на обох пристроях. Не орієнтуйтеся лише на колір ізоляції.
З’єднайте знеструмлену схему
Вставляйте контакт рівно, без надмірного зусилля, та переконайтеся, що він утримується без помітного люфту.
Перевірте перед запуском
Переконайтеся у правильній полярності, наявності спільної землі, відповідності напруг і відсутності короткого замикання.
Приклади застосування
Контролер і макетна плата
Проводами «тато–тато» можна з’єднати гніздові контакти плати розробника з рядами безпаяльної макетної плати для навчальної схеми зі світлодіодами, кнопками або резисторами.
Модуль зі штировою гребінкою
Провід «мама–тато» дає змогу підключити штировий контакт датчика чи дисплея до гнізда макетної плати або контролера після перевірки живлення, логічних рівнів і розпіновки.
З’єднання двох модулів
Варіант «мама–мама» можна використати між двома сумісними штировими контактами, якщо їхні електричні рівні та призначення ліній збігаються.
Сумісні товари та альтернативи
- Для компактного безпаяльного прототипу можна обрати макетну плату на 170 отворів, а для схеми з більшою кількістю компонентів і шинами живлення — макетну плату на 400 отворів.
- Якщо після налагодження потрібне постійне паяне з’єднання, використовуйте односторонню макетну плату для паяння.
Обмеження та безпека
Не підключайте до мережевої напруги
Провід Dupont призначений для низьковольтного прототипування. Не використовуйте його в колах мережевої напруги або там, де потрібні підтверджені ізоляційні відстані й захист від дотику.
Не використовуйте для невідомого струму
Допустимий струм для цього проводу не заданий. Для двигунів, нагрівачів, потужних світлодіодів та інших значних навантажень обирайте проводи й роз’єми з відомим електричним рейтингом; Dupont залишайте для керувальних і сигнальних з’єднань.
Перевіряйте напругу й розпіновку
Провід не перетворює напругу й не узгоджує логічні рівні. Неправильна полярність або з’єднання несумісних ліній може пошкодити модуль чи контролер.
Контролюйте якість контакту
Якщо схема реагує на рух проводу або працює нестабільно, знеструмте її, перевстановіть контакти та перевірте інший провід. Для стаціонарної конструкції використовуйте механічно надійніше рознімне або паяне з’єднання.
FAQ
Який тип проводу потрібен для макетної плати?
Безпаяльна макетна плата приймає штир, тому з її боку потрібен кінець «тато». Другий кінець обирайте за контактом пристрою: «тато» для гнізда або «мама» для штиря.
Яку довжину обрати?
Оберіть найкоротший варіант, який з’єднує пристрої без натягу. Довші 20- і 30-сантиметрові проводи зручні для рознесених модулів, але для чутливих або швидких сигналів краще скорочувати з’єднання.
Чи можна вибрати колір?
Ні. Колір постачається без вибору. Електричне призначення проводу визначається підключенням, а не кольором ізоляції.
Чи підходить провід для Arduino, ESP32 або Raspberry Pi?
Провід можна використовувати з відповідними штирями чи гніздами 2,54 мм, але перед підключенням потрібно окремо перевірити розпіновку, напругу живлення та логічні рівні конкретної плати й модуля.
