Коротко про AM2302 (DHT22)

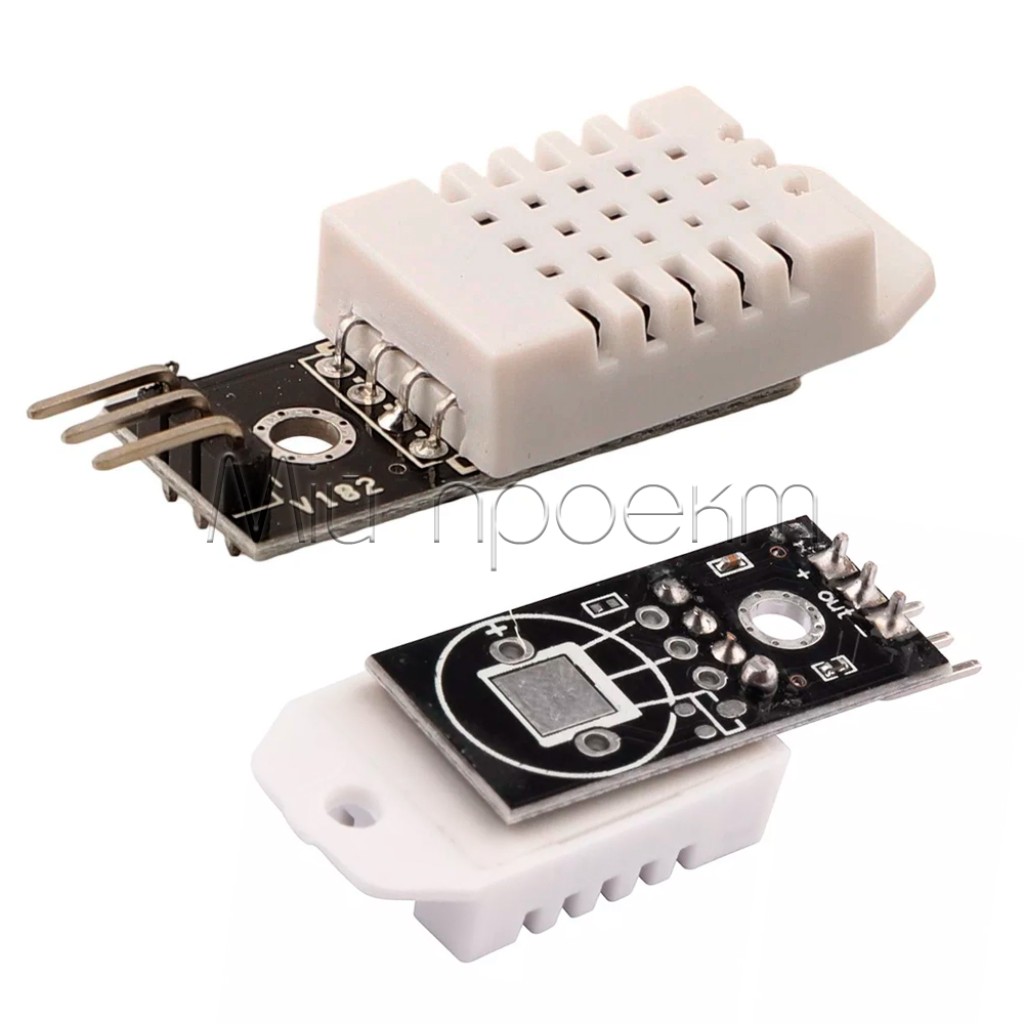

AM2302 (DHT22) — цифровий датчик температури та відносної вологості повітря для мікроконтролерних метеостанцій, домашнього моніторингу й навчальних проєктів. Датчик передає обидва показники однією лінією DATA та потребує контролера з програмною підтримкою AM2302/DHT22.
Ключові характеристики
- Сенсор
- AM2302 (DHT22), цифровий
- Вимірювані величини
- Температура та відносна вологість повітря
- Діапазон температури
- −40…+80 °C
- Діапазон відносної вологості
- 0…99,9 % RH; без конденсації
- Типова похибка
- Температура: ±0,5 °C; вологість: ±2 % RH. Похибка залежить від умов і не є сталою в усьому діапазоні.[1]
- Напруга живлення
- 3,3–5,5 В
- Інтерфейс
- Цифровий однопровідний протокол AM2302/DHT22
- Лінії підключення
- VCC, DATA, GND
- Інтервал опитування
- Не менше 2 с; практичний інтервал — 2–3 с

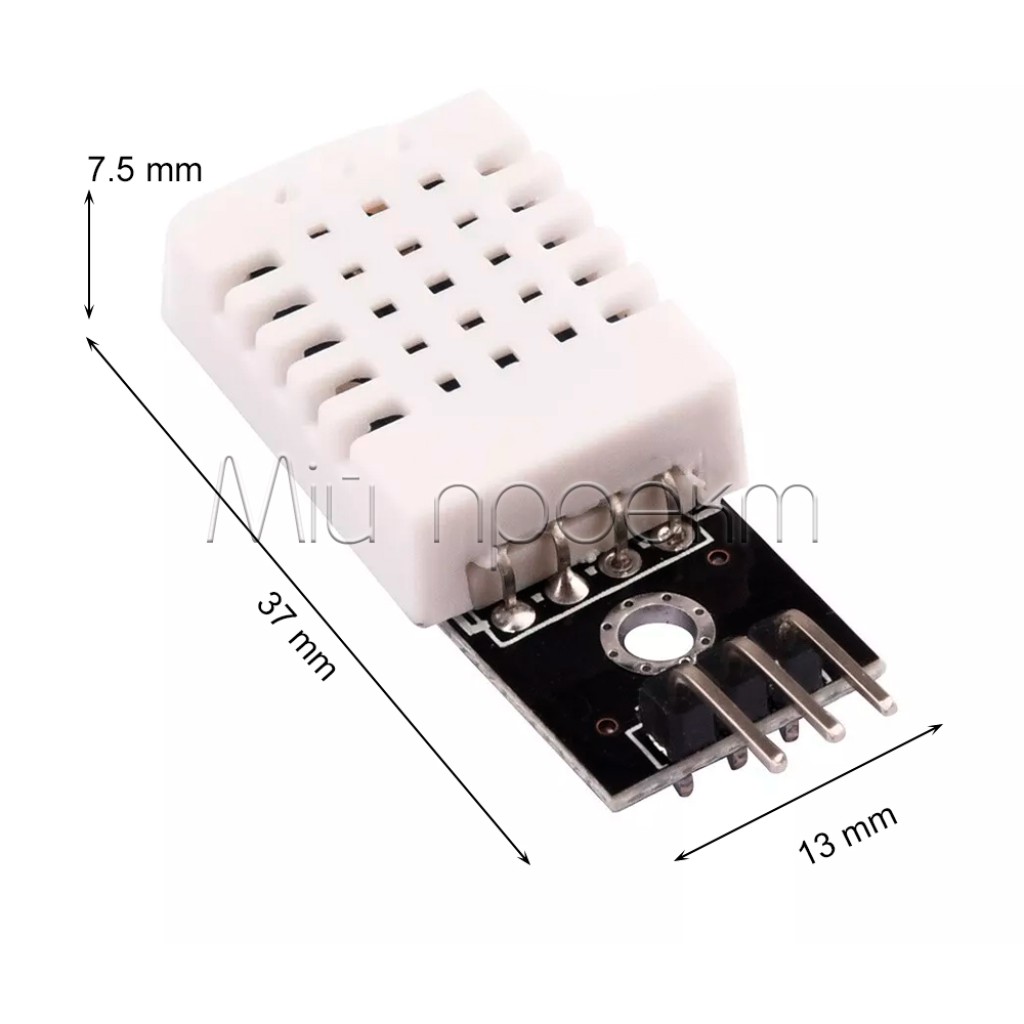

- Розміри
- 37 × 13 × 7,5 мм
Детальний опис та особливості
Два показники через один цифровий вхід
AM2302 передає температуру та вологість у цифровому пакеті з контрольною сумою. Контролер має дотримуватися часової послідовності обміну та відхиляти пакет, якщо перевірка суми не пройшла.[1] Аналогове зчитування напруги з DATA не замінює декодування протоколу.
Для Arduino можна використати бібліотеку з підтримкою AM2302/DHT22, наприклад DHT sensor library. Сумісність з ESP32, ESP8266, Raspberry Pi, PIC або AVR потребує відповідної бібліотеки чи реалізації протоколу для конкретної платформи та узгоджених електричних рівнів.
Інтервал читання та реакція на зміну повітря
Інтервал опитування не дорівнює часу повного встановлення показників. Після перенесення датчика в інше середовище сенсору потрібен час для вирівнювання температури й вологості; корпус та слабкий повітрообмін можуть уповільнювати реакцію.[1] Частіші запити не перетворять AM2302 на швидкодійний сенсор.
Для вимірювання мікроклімату залишайте доступ повітря до чутливої частини. Розміщення поруч із нагрітим стабілізатором або іншим джерелом тепла змінює локальну температуру і, відповідно, відносну вологість у точці вимірювання.[1]
Підійде / не підійде
Підійде
- Для кімнатного термогігрометра або реєстратора мікроклімату з окремим контролером.
- Для навчання зчитуванню цифрових датчиків і обробці помилок зв’язку.
- Для спостереження за повітрям у теплиці за умови захисту від поливу й конденсату.
- Для домашньої автоматизації, де достатньо оновлення показників раз на кілька секунд.
Не підійде
- Для вимірювання вологості ґрунту або занурення у воду.
- Для швидких процесів, що потребують кількох нових вимірювань щосекунди.
- Для підключення до аналогового входу як сенсора з пропорційною вихідною напругою.
- Як готовий автономний прилад із дисплеєм або силовий регулятор без додаткової електроніки.
Приклади застосування
Кімнатна метеостанція
AM2302 можна підключити до Arduino-сумісної UNO R3 / ACELEX для періодичного зчитування температури й вологості та передавання результатів на комп’ютер. Для цього варіанта використовуйте живлення датчика 5 В і відповідний цифровий контакт контролера.
Wi-Fi-монітор мікроклімату
З NodeMCU на ESP8266 датчик може передавати показники до домашньої панелі моніторингу. Для короткого з’єднання використовуйте живлення сенсора 3,3 В і не допускайте підтягування DATA до 5 В.
Спостереження за повітрям у теплиці
Контролер може записувати температуру й відносну вологість та повідомляти про перевищення заданих користувачем порогів. Сенсор потрібно розташувати поза струменями поливу; показник вологості повітря не замінює вимірювання вологості ґрунту.
Підключення та перший запуск
Визначте контакти
За вимкненого живлення звірте VCC, DATA та GND за маркуванням і схемою конкретного датчика. Не визначайте розпіновку лише за кольорами дротів або орієнтацією роз’єму іншої модифікації.
Узгодьте живлення та сигнал
З’єднайте GND зі спільною землею контролера, VCC — з джерелом 3,3–5,5 В, а DATA — із сумісним цифровим входом/виходом. Для контролера з логікою 3,3 В найпростіший варіант короткого підключення — живлення датчика та підтягування DATA до 3,3 В.
Перевірте підтягування DATA
Лінія DATA потребує підтягування. Перевірте, чи є відповідний резистор у вашому виконанні; якщо його немає, для типової схеми AM2302 використовуйте резистор близько 4,7–5,1 кОм між DATA та живленням датчика, узгодженим із логікою контролера.[1] Не додавайте зовнішній резистор без перевірки вже встановленого підтягування.
Налаштуйте програму
Виберіть підтримку AM2302/DHT22 та правильний номер GPIO. Після подавання живлення зачекайте понад 2 с до першого запиту.[1] Для подальшого читання встановіть інтервал 2–3 с і передбачте обробку помилки замість використання недійсного показника.

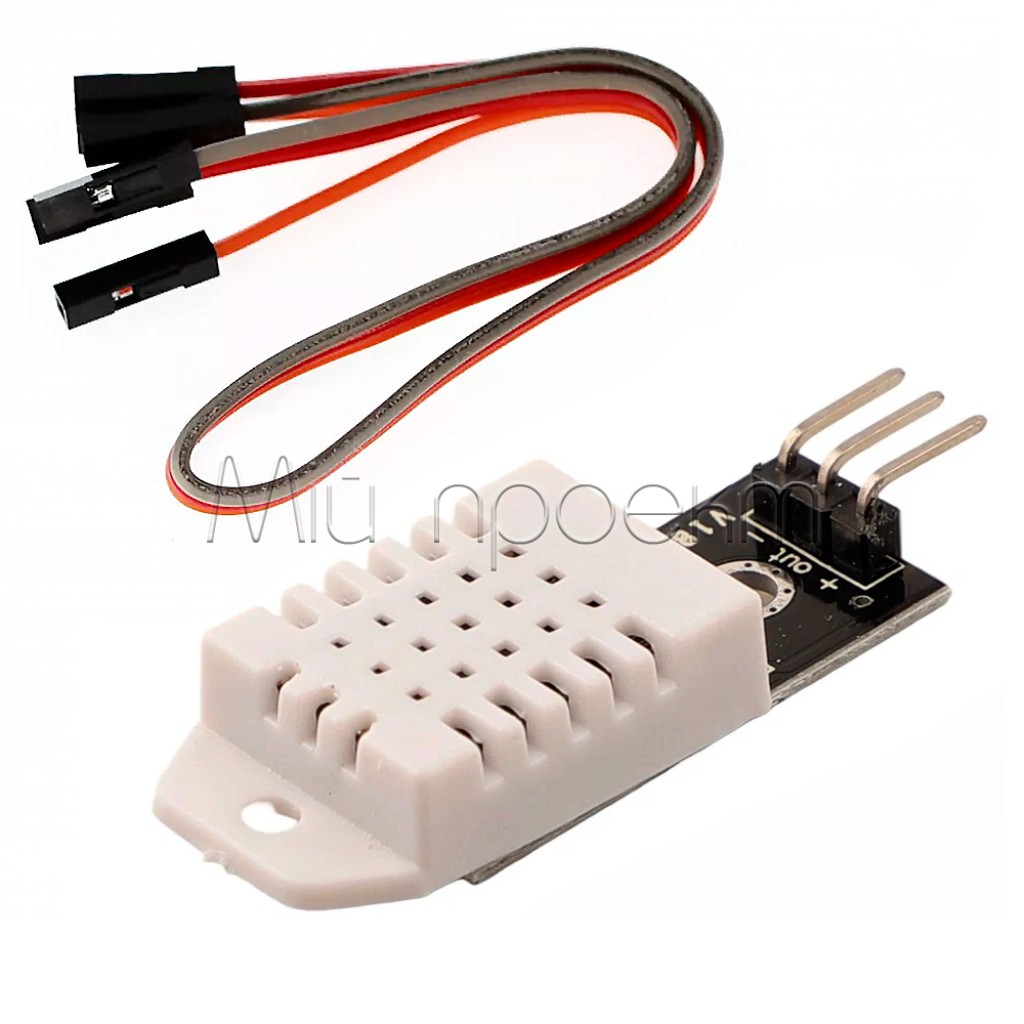

Для макета із сумісними контактами можна обрати окремі проводи Dupont потрібного типу або набір із 65 перемичок «тато–тато», якщо обидві точки з’єднання мають гнізда. Тип кінців і механічну сумісність перевіряйте до монтажу.
Обмеження та безпека
Не подавайте 5 В на несумісний GPIO
Діапазон живлення датчика не означає, що будь-який контролер допускає таку саму напругу на DATA. Перед підключенням до ESP32, ESP8266 або Raspberry Pi перевірте напругу підтягування: сигнал не повинен перевищувати допустимий рівень входу. Переполюсування та помилки розпіновки можуть пошкодити електроніку.
Уникайте води, конденсату та хімічних випарів
Датчик використовуйте без конденсації. Тривале перебування за високої вологості та вплив летких розчинників або клеїв можуть спричиняти дрейф показників.[1] Якщо потрібно вимірювати лише температуру рідини, розгляньте DS18B20 у металевому зонді з урахуванням вимог до герметизації стику; цей зонд не вимірює вологість.
Не покладайтеся на один сенсор у критичному захисті
Для систем, де помилковий показник може спричинити перегрів або пошкодження майна, передбачте незалежний захист, контроль втрати зв’язку та безпечний стан виконавчих пристроїв. AM2302 самостійно не вмикає нагрівачі, вентилятори чи насоси.
Не подовжуйте з’єднання без перевірки
За живлення 3,3 В довжину лінії обмежуйте 1 м.[1] Для першого запуску використовуйте короткі проводи; після остаточного монтажу перевірте стабільність серії зчитувань, живлення та контакти.
FAQ
AM2302 видає аналоговий чи цифровий сигнал?
AM2302 передає цифрові дані через DATA. Для зчитування потрібна реалізація протоколу AM2302/DHT22, а не вимірювання аналогової напруги.
Чи можна зчитувати показники щосекунди?
AM2302 потрібно опитувати з паузою не менше 2 с. Інтервал 2–3 с підходить для періодичного моніторингу; швидші запити не забезпечують нових вимірювань із такою самою частотою.
Чи гарантована похибка ±2 % RH за будь-яких умов?
Ні. Похибка вологості залежить від температури й самого рівня вологості, а нормування точності стосується умов без конденсації. Для порівняння з еталонним приладом обидва сенсори мають перебувати за однакової температури та стабільних умов.[1]
Що перевірити, якщо датчик не повертає показники?
Перевірте живлення, спільну землю, призначення контактів, підтягування DATA, номер GPIO та вибраний тип датчика в бібліотеці. Після запуску витримайте початкову паузу й перевіряйте читання на короткому кабелі.
Документи та джерела
- Aosong, AM2302 Technical Manual, V1.0, березень 2019 — цифровий протокол, контрольна сума, початкова пауза, інтервал опитування, підтягування DATA, обмеження довжини за 3,3 В та умови точності й експлуатації.
