Коротко про корпус LCR-T4
Прозорий акриловий корпус призначений для механічного оформлення тестера LCR-T4. Панелі закривають плату від випадкового контакту та допомагають зберігати прилад охайним, не перекриваючи дисплей і робочі елементи.
Корпус має розміри 111 × 85 × 26 мм і постачається як DIY-комплект для самостійного складання. Тестер LCR-T4 до комплекту не входить.
Ключові характеристики
- Призначення
- корпус для тестера LCR-T4
- Матеріал
- прозорий акрил
- Розміри корпусу
- 111 × 85 × 26 мм
- Тип
- комплект для самостійного складання
- Комплектація
- акрилові панелі та монтажні гвинти
Детальний опис та особливості
Конструкція та доступ

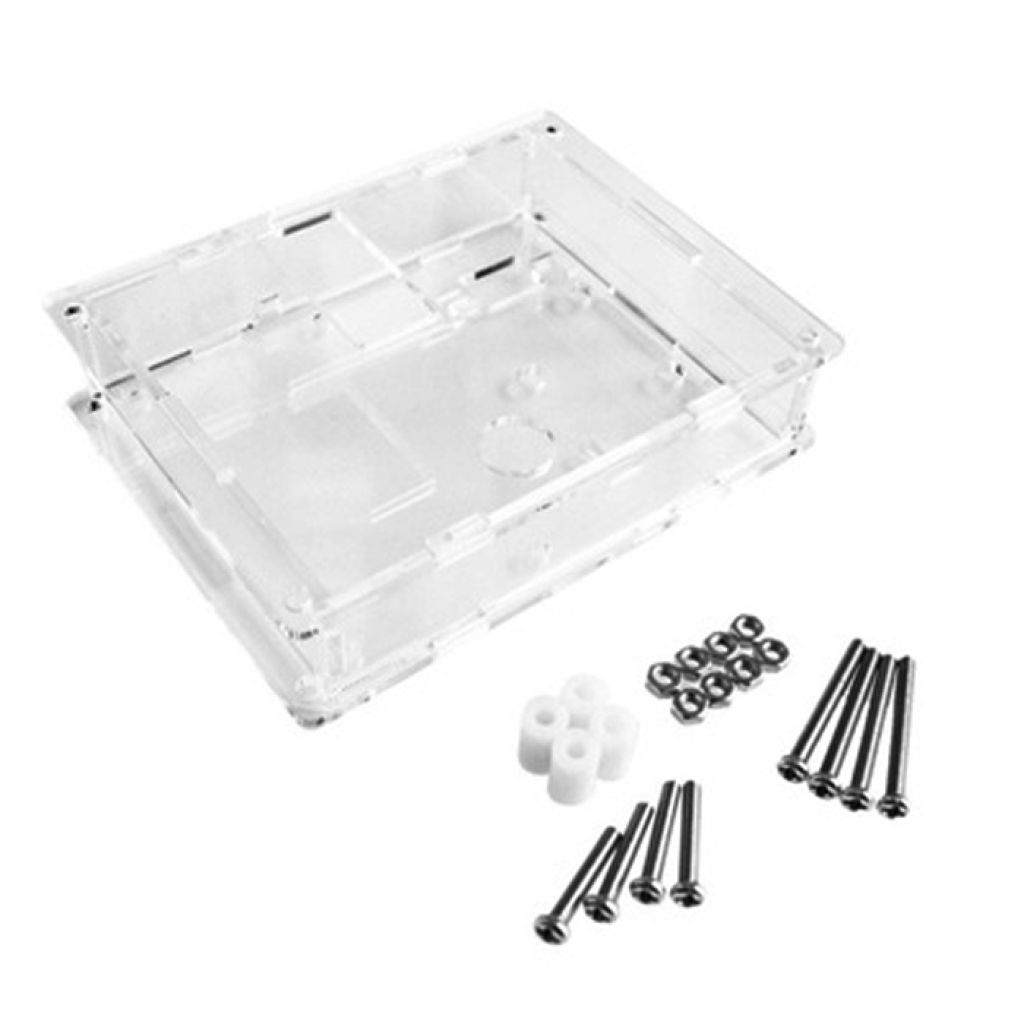

Корпус складається з окремих акрилових панелей, які фіксуються гвинтами навколо плати тестера. Прозорий матеріал залишає видимими дисплей і компоненти, а вирізи забезпечують доступ до робочих елементів LCR-T4.
Практичне призначення
Зібраний корпус зменшує ризик випадково торкнутися плати під час перенесення або роботи на столі та захищає поверхні тестера від прямих подряпин. Це не герметичний і не ударостійкий кожух, тому прилад потребує звичайного дбайливого поводження.
Підійде / не підійде
Підійде
- для сумісного тестера LCR-T4 з відповідним розташуванням отворів та робочих елементів;
- для настільного використання тестера в майстерні, лабораторії або домашньому робочому місці;
- коли потрібен прозорий корпус із доступом до дисплея, кнопки та ZIF-панелі;
- як комплект для самостійного складання.
Не підійде
- для іншої версії тестера без попереднього звіряння геометрії плати та вирізів;
- коли потрібен герметичний захист від води або пилу;
- для експлуатації з ризиком падіння, сильних ударів чи значного механічного навантаження;
- як готовий вимірювальний прилад — це лише корпус.
Складання
Звірте сумісність
Перед складанням прикладіть панелі без зусилля та перевірте збіг монтажних отворів і всіх вирізів із платою тестера.
Розкладіть панелі
Працюйте на чистій м’якій поверхні, щоб не подряпати прозорий акрил. Розташуйте деталі відповідно до дисплея, кнопки й ZIF-панелі.
Встановіть кріплення
Спочатку наживіть усі гвинти, вирівняйте панелі й лише потім рівномірно затягніть кріплення без надмірного зусилля.
Перевірте доступ
Після складання переконайтеся, що панелі не тиснуть на плату, а кнопка, дисплей, ZIF-панель і роз’єм живлення залишаються доступними.

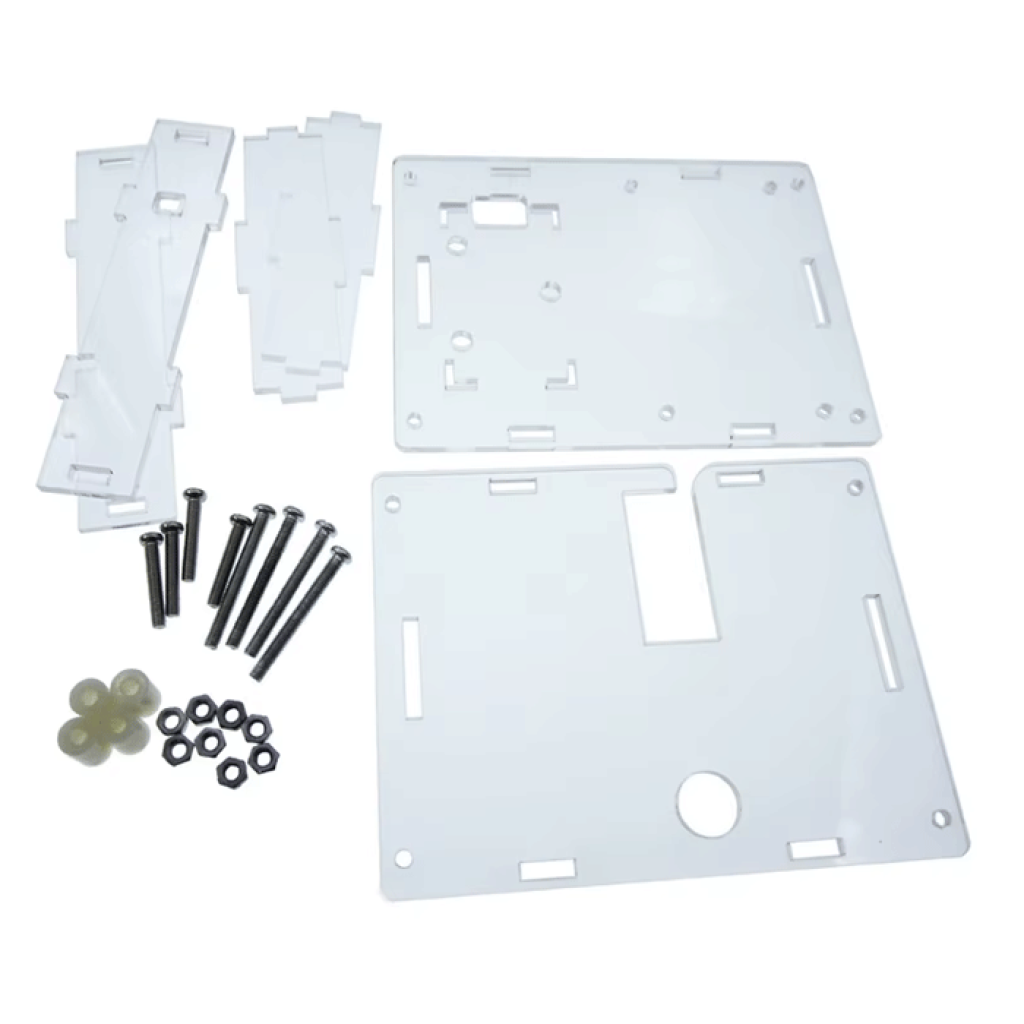

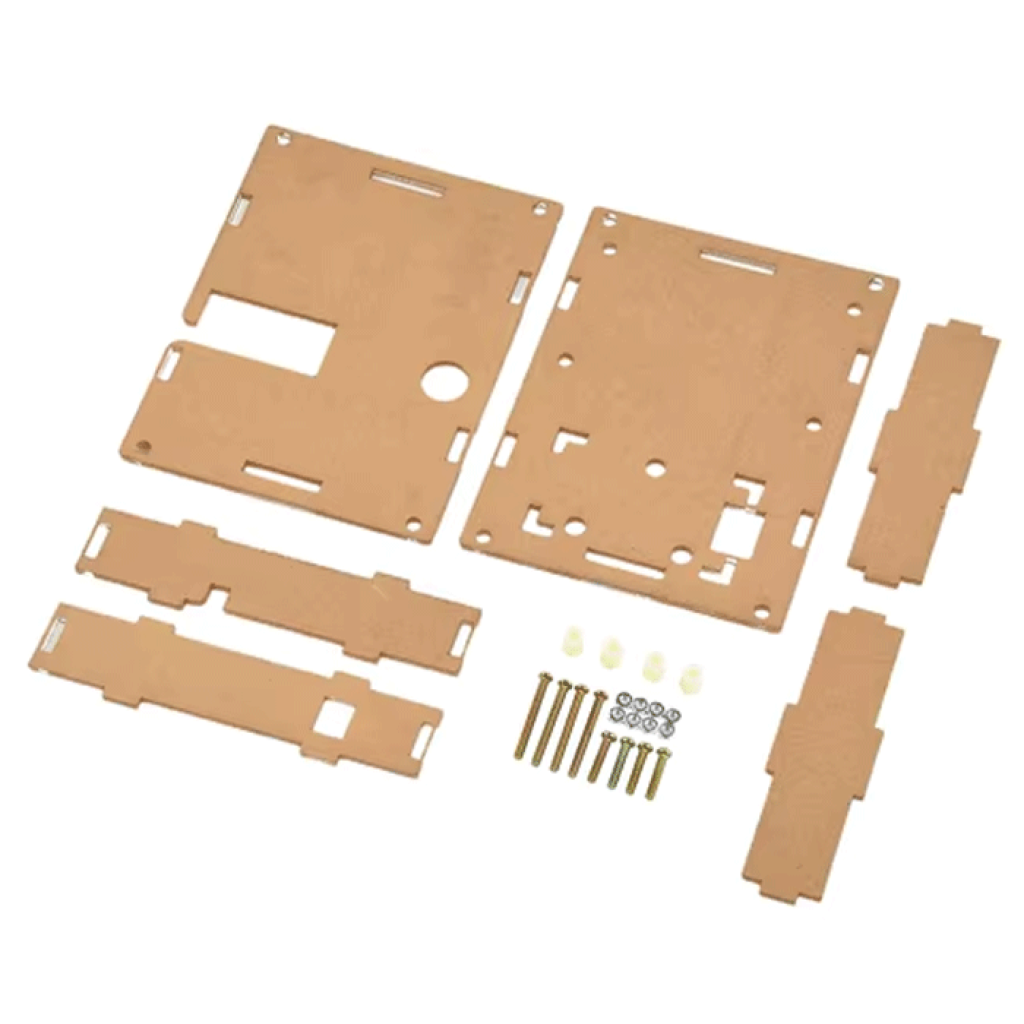

Комплектація
- Акрилові панелі корпусу
- Гвинти для монтажу
- Тестер LCR-T4 не входить до комплекту
Сумісний товар
Корпус призначений для тестера LCR-T4 на базі ATmega328, представленого окремо в каталозі.
Обмеження та безпека
Не перетягуйте гвинти
Надмірне зусилля або перекіс кріплення може пошкодити акрилову панель. Вирівняйте деталі до затягування та зупиніться, щойно кріплення надійно їх утримує.
Не встановлюйте деталі із зусиллям
Якщо отвори або вирізи не збігаються, не згинайте панелі й не розсвердлюйте їх разом зі встановленою платою. Спочатку повторно перевірте версію та геометрію тестера.
Корпус не герметичний
Корпус не захищає тестер від води, конденсату, дрібнодисперсного пилу чи сильних ударів. Використовуйте прилад у сухому приміщенні та не допускайте падінь.
Догляд за прозорими панелями
Очищуйте акрил м’якою тканиною без абразивів. Не використовуйте агресивні розчинники, які можуть помутнити або пошкодити поверхню.
