NE555 Модуль - генератор прямокутних імпульсів

Виробник: Китай Код товару: 1603
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
NE555 Модуль - генератор прямокутних імпульсів
NE555 Модуль - генератор прямокутних імпульсів
NE555 Модуль - генератор прямокутних імпульсів
NE555 Модуль - генератор прямокутних імпульсів
В наявності
Код товару: 1603
96.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Вхідна напруга-:5 - 15 В
-Вихідний струм-:15 мА
-Розміри-:35 x 33 мм
-Тип мікросхеми-:NE555
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
NE555 Модуль - генератор прямокутних імпульсів
Код товару: 1603
96.00 грн
Опис

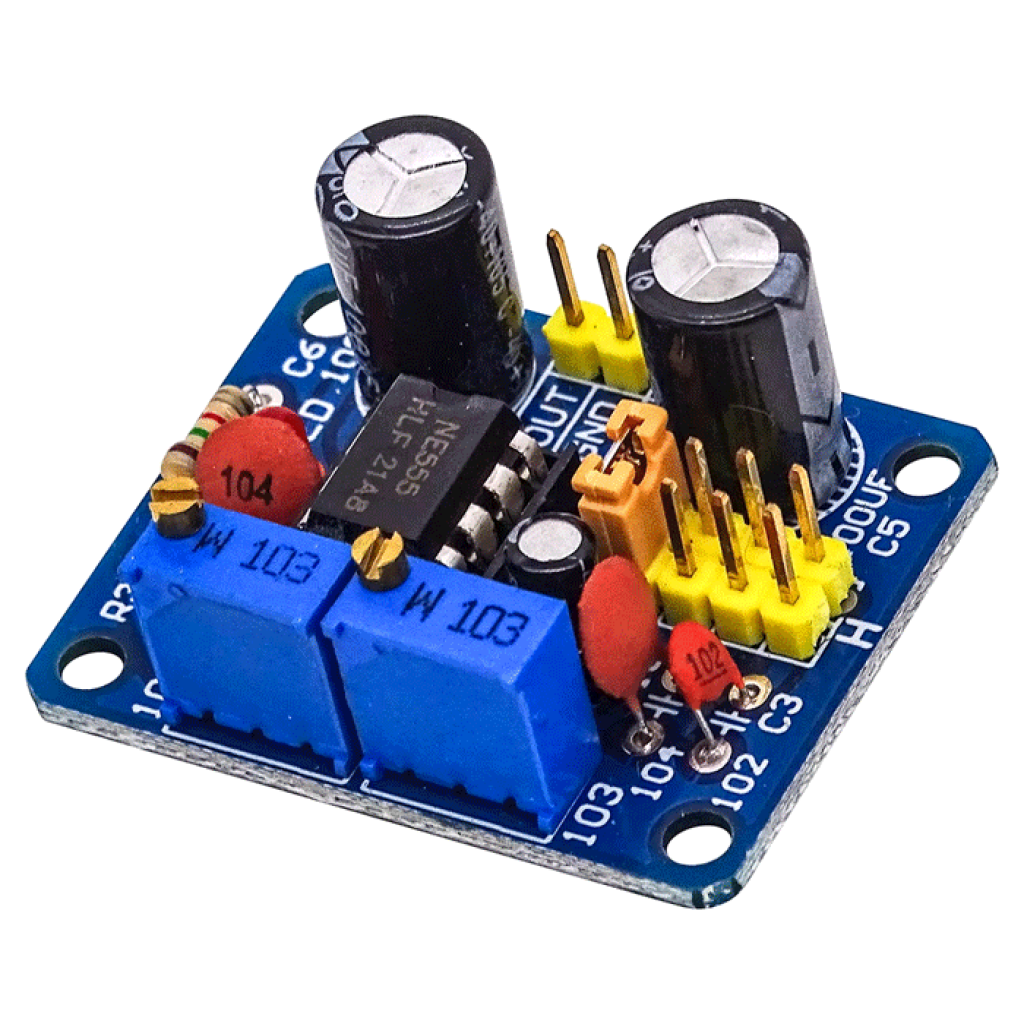

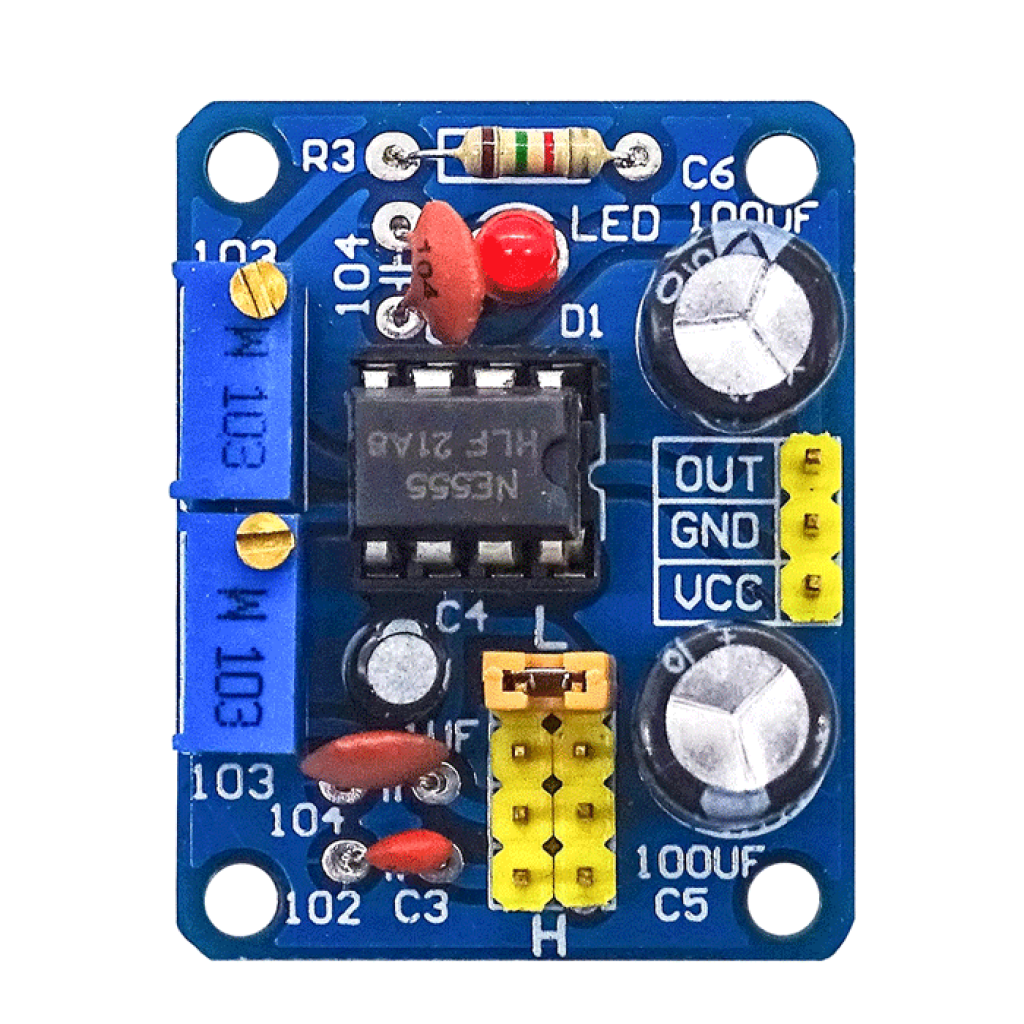

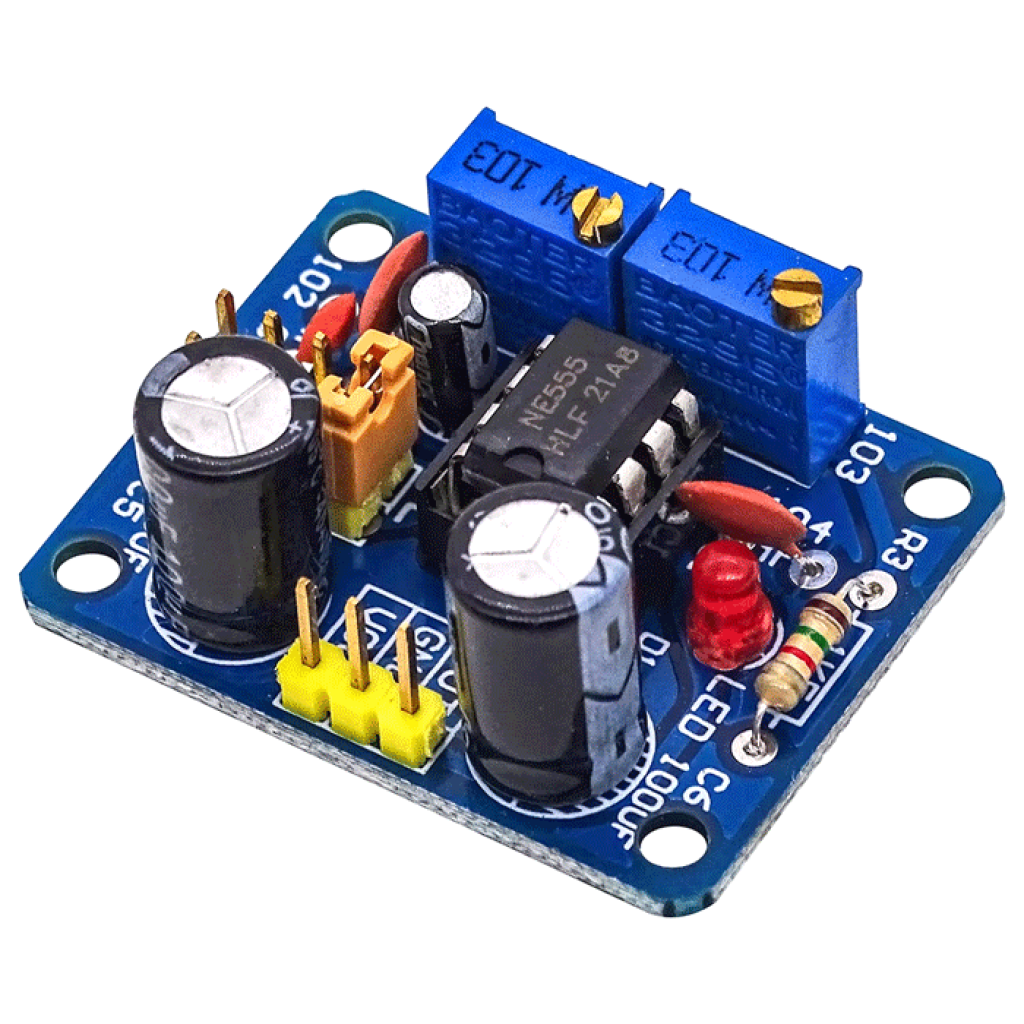

🔌 Модуль NE555 – Генератор прямокутних імпульсів

Компактний пристрій для створення регульованих сигналів

Загальний опис

Модуль NE555 – Генератор прямокутних імпульсів – це універсальний електронний компонент, призначений для створення сигналів прямокутних імпульсів із регульованою частотою та коефіцієнтом заповнення. Побудований на базі легендарної мікросхеми NE555, цей модуль ідеально підходить для експериментальної розробки, керування кроковими двигунами, створення сигналів для мікроконтролерів та інших електронних схем. Завдяки компактним розмірам (35 мм × 33 мм), широкому діапазону живлення (5–15 В) і простоті використання, він є незамінним інструментом для хобіістів, інженерів і студентів. Модуль дозволяє налаштувати частоту від 1 Гц до понад 200 кГц, що робить його гнучким рішенням для різноманітних проєктів.

✅ Технічні переваги:

  • Регульована частота – чотири діапазони частот (1 Гц – >200 кГц) дозволяють точно налаштувати сигнал для будь-якого проєкту.
  • Змінний коефіцієнт заповнення – регулювання співвідношення високого та низького сигналу для точного керування.
  • Широкий діапазон живлення – працює від 5 В до 15 В, що забезпечує сумісність із різними джерелами живлення.
  • Низьке споживання енергії – лише ~100 мА, що ідеально для енергоефективних проєктів.
  • Компактний дизайн – розміри 35 мм × 33 мм дозволяють легко інтегрувати модуль у будь-яку схему.
  • Зручність використання – потенціометри, джампери та LED-індикатор спрощують налаштування та контроль.
  • Універсальність – підходить для експериментів, керування двигунами, ШИМ, генерації сигналів і таймерів.

🔧 Ідеальне рішення для:

Експериментальна розробка

Керування шаговими двигунами

Інтерфейс із мікроконтролерами

Годинник цифрових схем

Застосування ШИМ

Генерація тону

Індикатори LED

Таймерні схеми

💡 Широкі можливості застосування:

  • Керування шаговими двигунами – модуль генерує сигнали для точного позиціонування в ЧПУ-верстатах, 3D-принтерах і робототехніці. Частота і коефіцієнт заповнення дозволяють налаштувати швидкість і напрямок руху двигуна.
  • Проекти з мікроконтролерами – забезпечує імпульси для ШИМ, генерації тону або синхронізації подій. Його гнучкість ідеально підходить для Arduino, Raspberry Pi та інших платформ.
  • Генерація годинника для цифрових схем – створює стабільні сигнали для синхронізації цифрових компонентів, таких як лічильники чи тригери.
  • ШИМ для регулювання потужності – дозволяє точно керувати потужністю для двигунів, LED або нагрівачів шляхом зміни коефіцієнта заповнення.
  • Системи сигналізації та сирени – генерує тони для звукових сигналів у системах тривоги чи сиренах, підключених до динаміків.
  • Ефекти освітлення LED – створює миготливі або плавні ефекти для декоративного освітлення чи індикаторів.
  • Таймерні схеми – використовується для керування тривалістю подій у системах автоматизації чи послідовній логіці.

📦 Детальні технічні характеристики:

  • Розмір: 35 мм × 33 мм
  • Основна мікросхема: NE555
  • Напруга живлення (VCC): 5 В–15 В DC
  • Струм живлення: ~100 мА
  • Амплітуда виходу: 4,2 В V-PP до 11,4 В V-PP
  • Максимальний струм виходу:
    • 15 мА (VCC=5 В, V-PP > 50%)
    • 35 мА (VCC=12 В, V-PP > 50%)
  • Діапазони частот:
    • ~1 Гц ~ 50 Гц
    • ~50 Гц ~ 1 rГц
    • ~1 rГц ~ 10 кГц
    • ~10 кГц ~ 200 кГц
  • Значення конденсаторів для діапазонів:
    • 1 Гц ~ 50 Гц: C = 0,001 мкФ
    • 50 Гц ~ 1 кГц: C = 0,1 мкФ
    • 1 кГц ~ 10 кГц: C = 1 мкФ
    • 10 кГц ~ 200 кГц: C = 100 мкФ
  • Формула частоти: T = 0,7 (RA + 2 RB) C, де RA та RB – потенціометри 0–10 К Ом
  • Індикатор виходу LED: Низький рівень – увімкнено, високий рівень – вимкнено; миготить із частотою (виглядає стійким вище ~30 Гц)

⚠️ Важливі аспекти використання:

  • Джерело живлення – використовуйте напругу в межах 5 В–15 В DC, щоб уникнути пошкодження модуля. Перевищення цього діапазону може призвести до несправності.
  • Регулювання частоти – виберіть правильний джампер для потрібного діапазону частот. Потенціометр дозволяє точно налаштувати частоту в межах обраного діапазону.
  • Регулювання коефіцієнта заповнення – використовуйте другий потенціометр для зміни співвідношення високого та низького сигналу. Це критично для застосувань, де потрібен точний контроль часу.
  • Обмеження навантаження – не перевищуйте максимальний вихідний струм (15 мА при 5 В, 35 мА при 12 В), щоб уникнути падіння напруги або пошкодження модуля.
  • Стабільність сигналу – частота може залежати від стабільності живлення та температури. Для критичних застосувань використовуйте регульоване джерело живлення.
  • Інтерфейс із пристроями – переконайтеся, що вихідна напруга модуля сумісна з підключеними пристроями. За потреби використовуйте перетворювачі рівнів.
  • LED-індикатор – використовуйте для візуального контролю роботи. На низьких частотах він миготить, на високих – виглядає постійно увімкненим.

Модуль NE555 генератор прямокутних імпульсів – це ваш ключ до створення точних і регульованих сигналів для електронних проєктів. Від прототипування до керування складними системами – він забезпечує надійність і простоту. Замовте зараз і розкрийте нові можливості для ваших ідей!

ЗАМОВТЕ ЗАРАЗ
#NE555 #ГенераторПрямокутнихІмпульсів #ГенераторСигналів #Електроніка #Мікроконтролери #КеруванняДвигунами #DIYЕлектроніка #Таймер555
