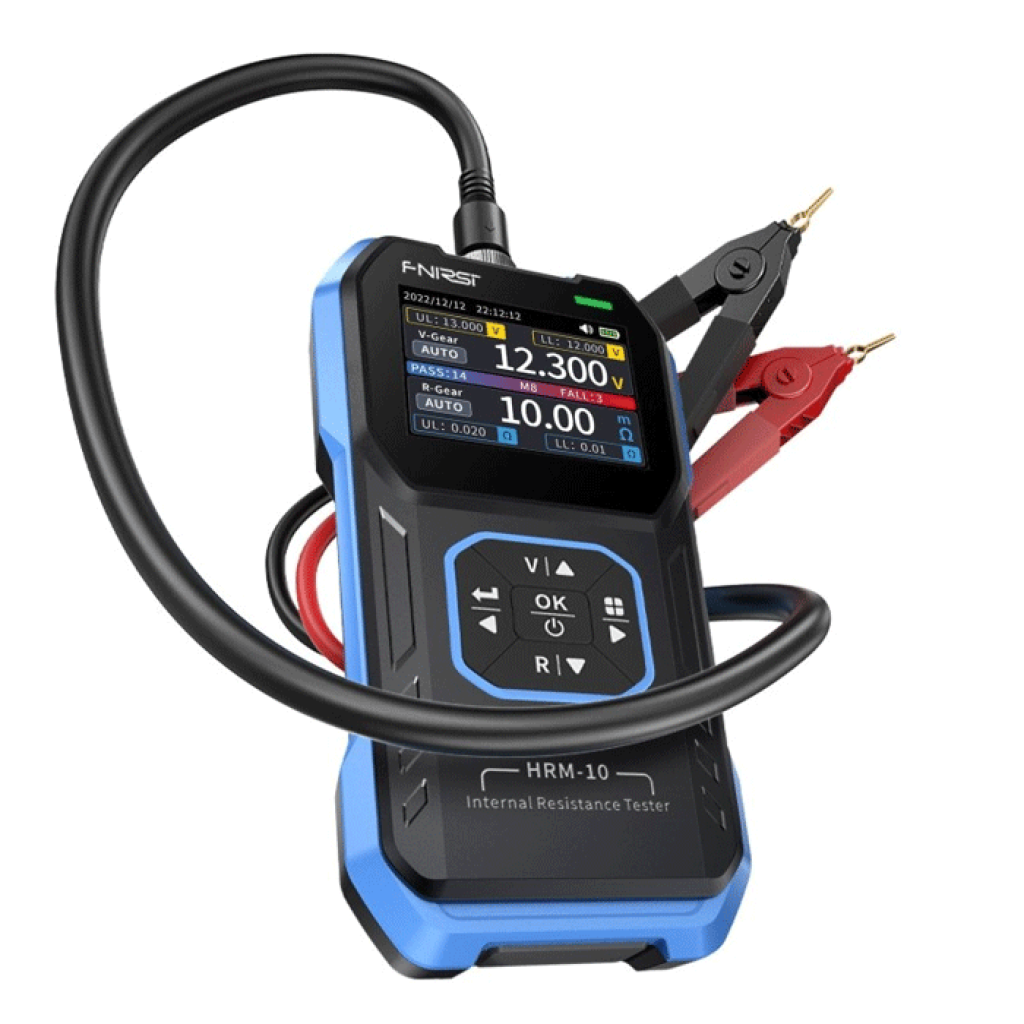

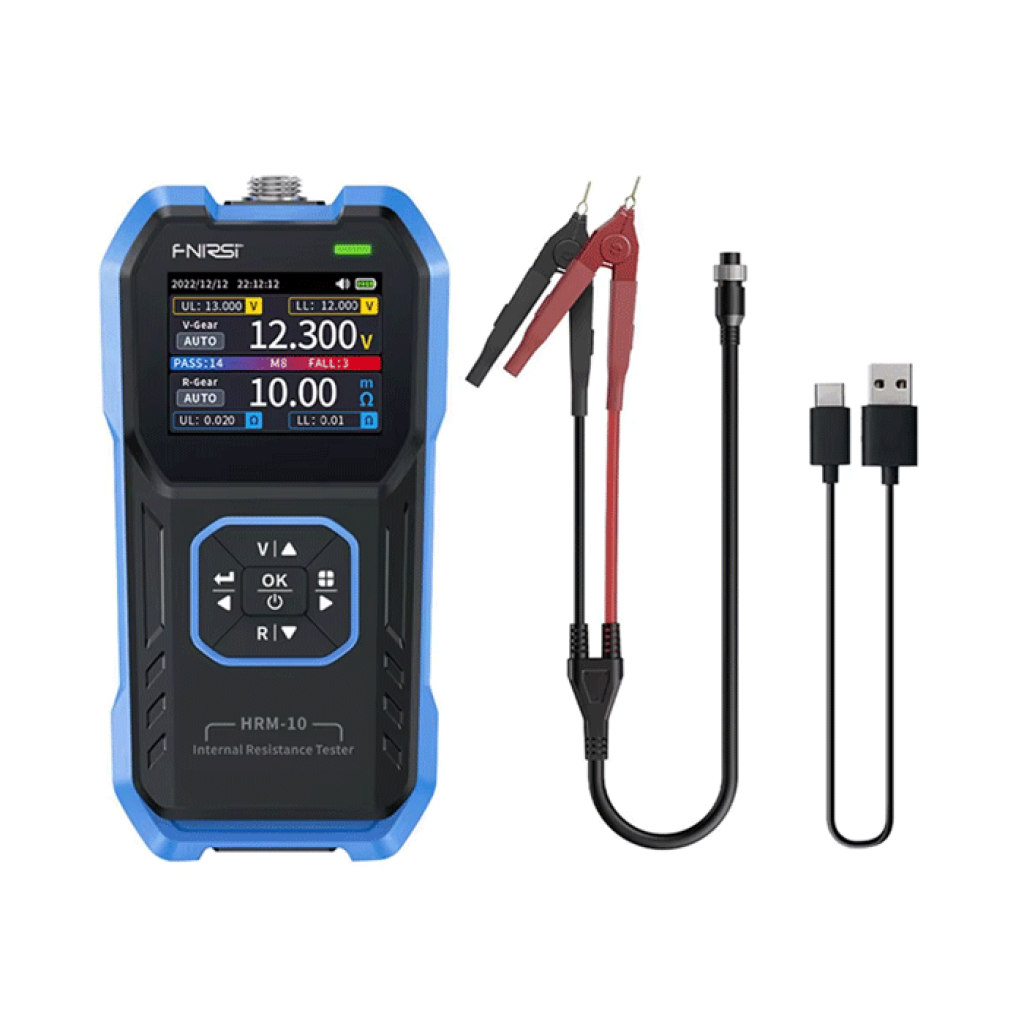

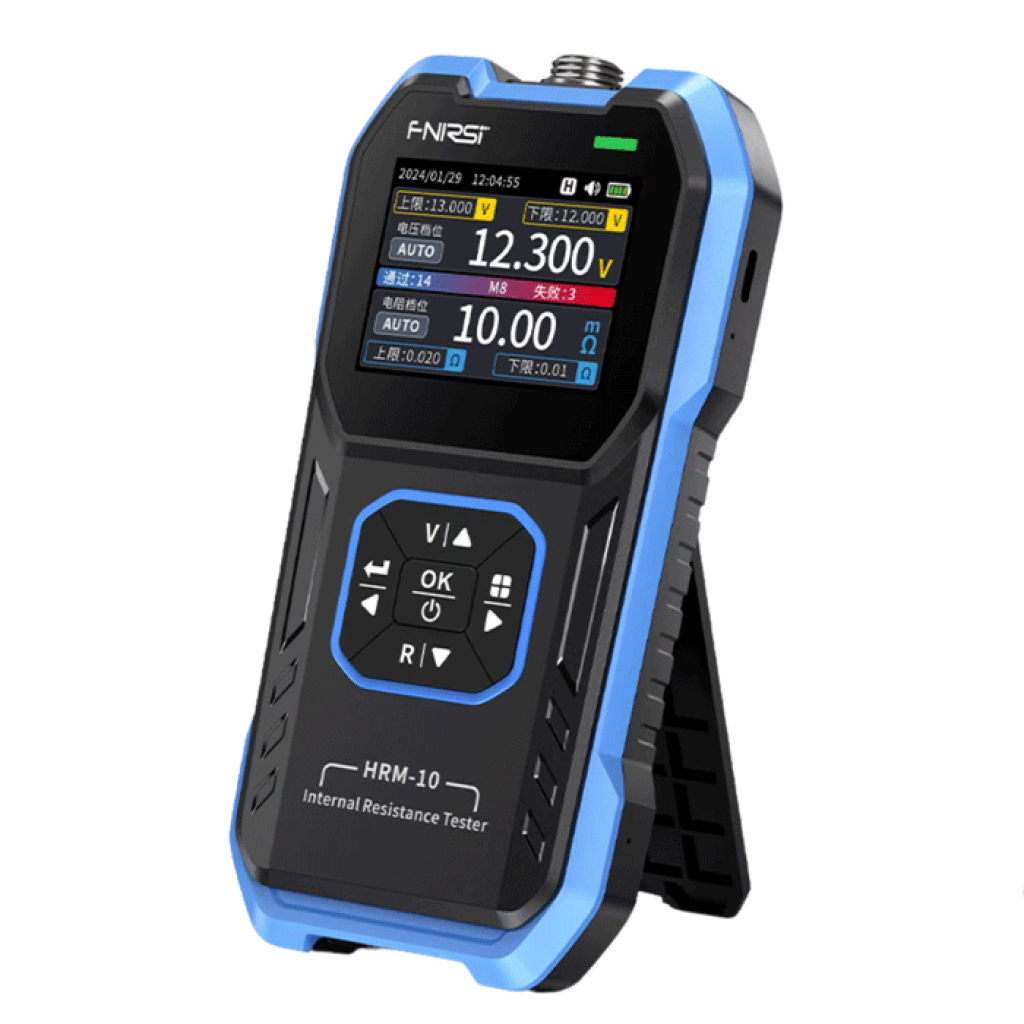

Коротко про FNIRSI HRM-10
FNIRSI HRM-10 — портативний тестер для одночасного вимірювання внутрішнього опору та постійної напруги акумуляторів. Чотирипровідне підключення зменшує вплив опору вимірювальних проводів, тому прилад придатний для роботи з низькоомними елементами та з’єднаннями.[1]
HRM-10 вимірює опір у діапазоні 0–200 Ом і напругу до 100 В DC, підтримує автоматичний та ручний вибір діапазону, користувацьке калібрування, сортування за заданими межами, історію вимірювань і експорт даних.
Ключові характеристики
- Внутрішній опір
- 0–200 Ом
- Діапазони опору
- Auto, 20 мОм, 200 мОм, 2 Ом, 20 Ом, 200 Ом
- Роздільна здатність опору
- до 10 мкОм
- Постійна напруга
- до 100 В DC
- Діапазони напруги
- Auto, 1 В, 10 В, 100 В
- Роздільна здатність напруги
- до 100 мкВ
- Точність
- ±0,5%
- Метод вимірювання
- чотирипровідний
- Тестовий сигнал
- 1 кГц AC
- Дисплей
- кольоровий TFT
- Функції
- калібрування, сортування, історія та експорт даних
- Вбудований акумулятор
- Li-ion, 1000 мА·год
- Заряджання
- USB Type-C, 5 В / 1 А
- Робоча температура
- −10…+45 °C
- Розміри
- 159 × 81 × 29 мм
- Маса
- 225 г
Детальний опис та особливості
Чотирипровідне вимірювання малих опорів
HRM-10 використовує окремі провідники для тестового сигналу та вимірювання напруги. Така схема зменшує похибку від опору кабелю, що важливо під час порівняння акумуляторних елементів із внутрішнім опором у міліомах.
Чотирипровідний метод не усуває вплив нестабільного контакту. Для повторюваних результатів Kelvin-затискачі потрібно ставити в однакове місце, притискати з однаковим зусиллям і тримати контактні поверхні чистими. Контактні половини кожного затискача мають торкатися виводу окремо, а не замикатися між собою.[2]
Сортування та серійні вимірювання
Режим сортування порівнює напругу й опір із заданими верхньою та нижньою межами. У пам’яті можна зберегти до восьми наборів критеріїв, тому прилад зручний для послідовної перевірки партії однотипних елементів.
Історію вимірювань можна перенести на комп’ютер через USB. Це спрощує документування результатів, повторну перевірку та пошук елементів, показники яких відрізняються від решти партії.
Як оцінювати результат
Внутрішній опір залежить від хімії, типорозміру, температури, рівня заряду, стану контактів і методу вимірювання. Порівнюйте елементи однієї моделі за однакової температури та близького рівня заряду; зіставлення випадкових акумуляторів різної хімії не дає надійного висновку.
Низький внутрішній опір сам по собі не підтверджує номінальну ємність або безпечність елемента. Для відбору в акумуляторну збірку додатково потрібні перевірка ємності, саморозряду, зовнішнього стану та відповідності параметрів усіх елементів.
Підійде / не підійде
Підійде
- для порівняння внутрішнього опору Li-ion, NiMH і свинцево-кислотних акумуляторів у межах діапазону приладу;
- для сортування партії однотипних елементів за напругою та опором;
- для пошуку елементів із помітним відхиленням перед подальшою перевіркою;
- для сервісу акумуляторних пристроїв, лабораторії та майстерні;
- для вимірювання малих опорів чотирипровідним методом.
Не підійде
- для прямого вимірювання ємності акумулятора в А·год або Вт·год;
- для визначення пускового струму CCA та повної автомобільної діагностики;
- для вимірювань у мережах змінного струму або замість мультиметра з підтвердженою категорією CAT;
- для остаточного висновку про безпечність чи залишковий ресурс акумулятора за одним вимірюванням;
- як повноцінний LCR-метр або автоматичний ідентифікатор компонентів; для перевірки R, C, L, діодів і транзисторів доречніший транзистортестер LCR-T4.
Приклади застосування
Відбір елементів для збірки
Виміряйте однакові елементи за близького рівня заряду й температури, відсортуйте їх за заданими межами опору та напруги, а потім окремо перевірте ємність і саморозряд.
Пошук елемента з відхиленням
Порівняйте елементи однієї батареї в однакових умовах. Значне відхилення внутрішнього опору допомагає визначити кандидатів для додаткової перевірки, але не замінює тест під навантаженням.
Вхідний контроль партії
Збережіть межі сортування для конкретної моделі акумулятора, послідовно перевірте партію та експортуйте історію для подальшого аналізу.
Перевірка низькоомних з’єднань
Чотирипровідна схема дає змогу порівнювати опір контактів, шин і з’єднань у межах діапазону приладу. Пасивний об’єкт перед вимірюванням потрібно знеструмити.
Підключення та вимірювання
Підготуйте прилад і зразки
Зарядіть HRM-10 через Type-C від джерела 5 В / 1 А. Для порівняння підготуйте елементи однієї моделі з близьким рівнем заряду та однаковою температурою.
Очистьте точки контакту
Видаліть забруднення й оксидну плівку з контактів. Поганий або рухомий контакт здатний змінити результат навіть за чотирипровідного підключення.
Підключіть Kelvin-затискачі
Дотримуйтеся полярності та встановіть затискачі так, щоб обидві контактні половини кожного затискача надійно торкалися відповідного виводу. Не допускайте замикання між полюсами акумулятора.
Виберіть діапазон
Почніть з автоматичного режиму. Ручний діапазон використовуйте, коли потрібно стабільно порівнювати серію близьких значень.
Перевірте повторюваність
Не змінюючи положення затискачів, зробіть кілька вимірювань. Для партії задавайте межі сортування лише за критеріями, придатними для конкретної моделі елемента.
Обмеження та безпека
Не перевищуйте 100 В DC
HRM-10 призначений для вимірювання постійної напруги до 100 В. Не підключайте прилад до мережі змінного струму або до джерел із вищою напругою.
Не закорочуйте акумулятор
Під час установлення затискачів не з’єднуйте ними позитивний і негативний полюси. Коротке замикання може спричинити сильний струм, нагрівання, пошкодження елемента або займання.
Опір не дорівнює ємності
Показник внутрішнього опору не підтверджує номінальну ємність, максимальний струм або залишковий ресурс. Для відповідального відбору використовуйте кілька методів перевірки.
Умови вимірювання мають значення
Температура, рівень заряду, чистота контактів і положення затискачів впливають на результат. Порівнюйте елементи лише за однакової методики та стабільних умов.
ESR залежить від частоти
HRM-10 використовує сигнал 1 кГц. Результат для конденсатора не можна напряму порівнювати зі значенням ESR, нормованим на іншій частоті.
FAQ
Чи вимірює FNIRSI HRM-10 ємність акумулятора?
FNIRSI HRM-10 вимірює внутрішній опір і постійну напругу, але не виконує зарядно-розрядний тест ємності в А·год або Вт·год.
Чи можна порівнювати різні типи акумуляторів?
Прилад може вимірювати різні акумулятори в межах 100 В DC і 200 Ом, проте порівнювати результати коректно лише для елементів однакової хімії, моделі, температури та близького рівня заряду.
Чому покази змінюються після повторного підключення?
Найчастіше змінюються контактна точка, сила притискання або стан поверхні. Очистьте контакти, зафіксуйте затискачі в одному положенні та перевірте повторюваність кількома вимірюваннями.
Чи підходить HRM-10 для сортування 18650?
HRM-10 підходить для порівняння напруги й внутрішнього опору однотипних елементів 18650. Перед складанням батареї додатково перевірте фактичну ємність, саморозряд, зовнішній стан і відповідність усіх елементів.
Чи можна вимірювати ESR конденсаторів?
HRM-10 можна використовувати для орієнтовного вимірювання ESR на частоті 1 кГц. Для повної перевірки конденсатора потрібен LCR- або ESR-метр із частотою та методикою, що відповідають документації компонента.
Чи потрібно калібрувати прилад перед роботою?
HRM-10 підтримує користувацьке калібрування. Змінюйте калібрування лише за наявності придатних еталонів напруги й опору; для сортування також важливі чисті контакти та однакові умови вимірювання.
Документи та джерела
- FNIRSI, HRM-10 Battery Voltage Internal Resistance Tester — призначення, діапазони, чотирипровідний метод, частота сигналу, живлення та функції.
- Elektor, FNIRSI HRM-10 Battery Internal Resistance Tester, огляд від 23.08.2024 — практичне підключення Kelvin-затискачів, сортування та експорт історії.
