LCR-T4 Транзистортестер (мікроконтролер ATMega328)

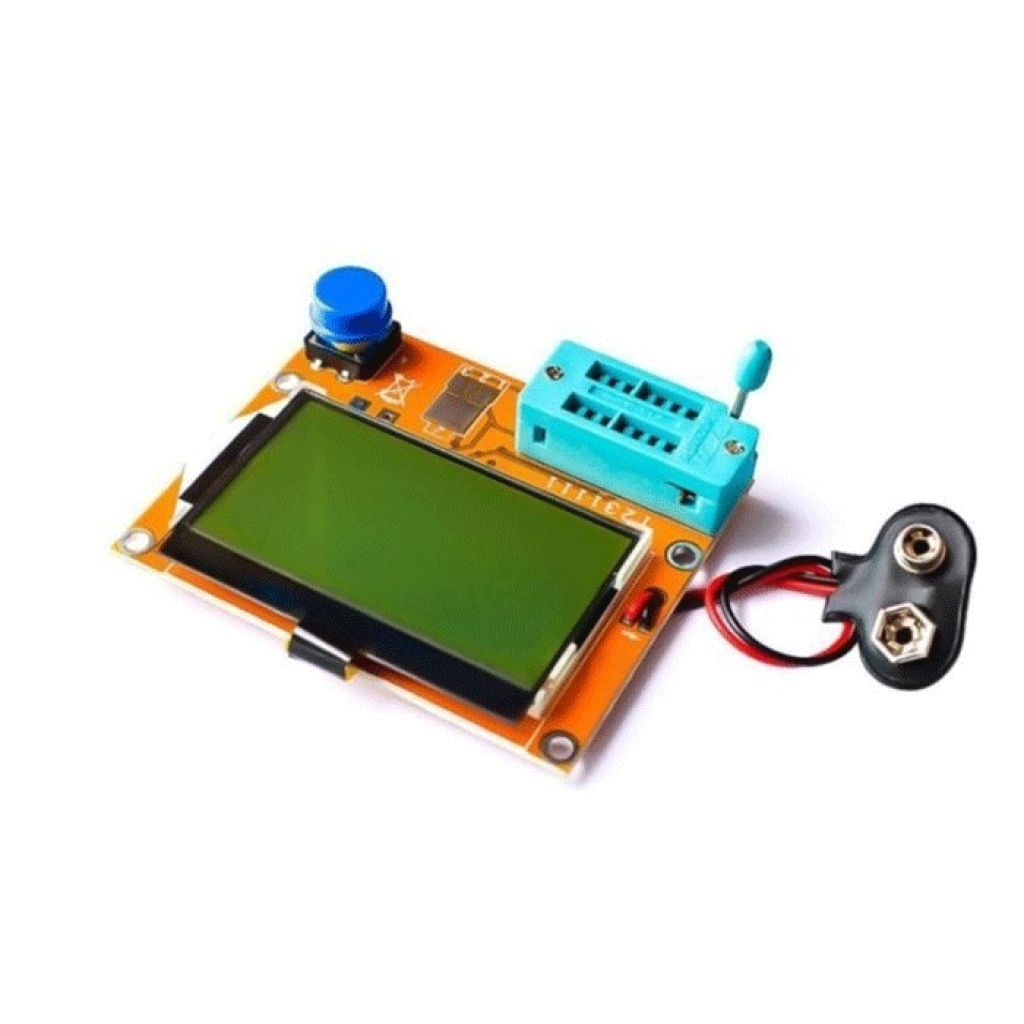

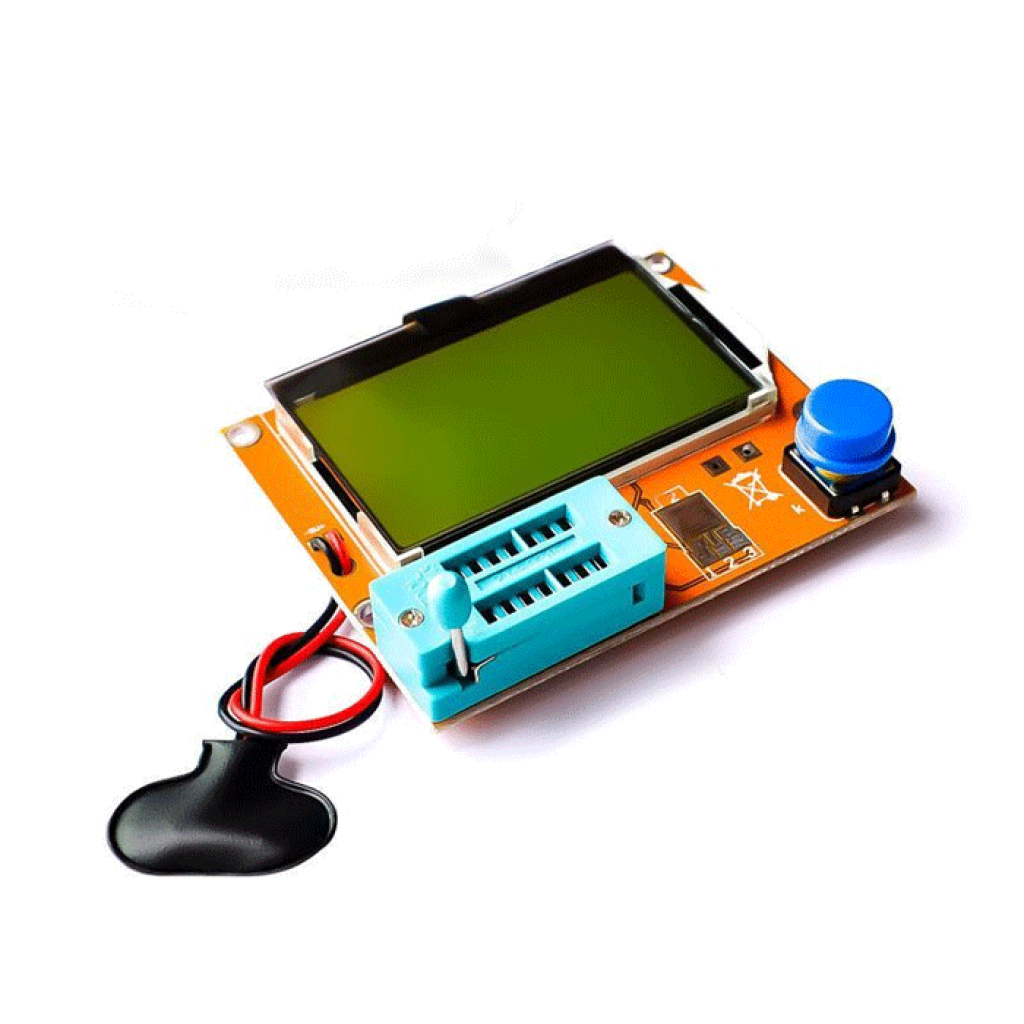

LCR-T4 — це універсальний вимірювальний прилад, здатний автоматично визначати тип радіоелектронних компонентів та їх ключові параметри. Пристрій базується на мікроконтролері ATMega328 та призначений для швидкої діагностики резисторів, конденсаторів, індуктивностей, діодів, транзисторів та інших компонентів без необхідності ручного перемикання режимів.

1. Основний елемент підключення - ZIF-панелька

Центральним елементом тестера є ZIF-панелька (Zero Insertion Force) - зелена або синя панелька з важелем збоку, що дозволяє легко встановлювати та виймати компоненти без зусиль.

Будова ZIF-панельки:

• Має три основні тестові контакти, пронумеровані як 1, 2, 3
• Номери дублюються у верхньому та нижньому рядах отворів
• Керується бічним важелем для фіксації компонентів

graph TB
    subgraph "ZIF-панелька"
    A[Контакт 1] --- B[Контакт 2]
    B --- C[Контакт 3]
    D[Важіль] -.-> E[Механізм затискання]
    end

    style A fill:#bbf,stroke:#333
    style B fill:#bbf,stroke:#333
    style C fill:#bbf,stroke:#333
    style D fill:#ffc,stroke:#333


2. Підключення компонентів з 2 виводами

До цієї категорії належать резистори, конденсатори, діоди та індуктивності.

Процес підключення:

1. Підніміть важіль ZIF-панельки, щоб відкрити контакти
2. Вставте виводи компонента в будь-які два з трьох доступних контактів (1 і 2, 2 і 3, або 1 і 3)
3. Опустіть важіль, щоб зафіксувати компонент
4. Прилад автоматично визначить тип компонента та між якими контактами він підключений

graph TD
    subgraph "Варіанти підключення"
    A["Між контактами 1-2"]
    B["Між контактами 2-3"]
    C["Між контактами 1-3"]
    end

    D[Резистор] --> A & B & C
    E[Конденсатор] --> A & B & C
    F[Діод] --> A & B & C
    G[Індуктивність] --> A & B & C

    style A fill:#cfc,stroke:#333
    style B fill:#cfc,stroke:#333
    style C fill:#cfc,stroke:#333


Особливості підключення окремих компонентів:

Конденсатори

• Електролітичні: Полярність не має значення при підключенні - прилад сам визначить, де "+" і "-"
• Плівкові/керамічні: Вставляйте в будь-які контакти, оскільки вони неполярні

Діоди

• Вставляйте виводи в будь-які контакти - прилад сам визначить анод і катод
• Пристрій покаже пряме падіння напруги (Uf) та інші параметри

3. Підключення компонентів з 3 виводами

До цієї категорії належать транзистори (біполярні та польові) та симістори.

Процес підключення:

1. Підніміть важіль ZIF-панельки
2. Вставте всі три виводи компонента в три контакти панельки (1, 2, 3)
3. Опустіть важіль для фіксації
4. Прилад автоматично визначить тип транзистора (NPN/PNP BJT, N/P-MOSFET) або симістор
5. На екрані відобразиться цокольовка (розпіновка) з відповідними номерами контактів панельки

graph TD
    A[Розпізнавання типу транзистора] --> B{Тип компонента}
    B -->|NPN транзистор| C[Показ розпіновки B-C-E]
    B -->|PNP транзистор| D[Показ розпіновки B-C-E]
    B -->|N-MOSFET| E[Показ розпіновки G-D-S]
    B -->|P-MOSFET| F[Показ розпіновки G-D-S]
    B -->|Симістор| G[Показ виводів MT1-G-MT2]

    C & D & E & F & G --> H[Відображення параметрів]

    style B fill:#bbf,stroke:#333
    style H fill:#cfc,stroke:#333


Особливості корпусів:

• Корпус TO-220: Зручно вставляється безпосередньо в ZIF-панельку
• Корпус TO-92: Виводи потрібно трохи розігнути в сторони, щоб вони потрапили в отвори панельки

4. Підключення SMD компонентів

На платі приладу є спеціальні контактні площадки (1, 2, 3) для SMD компонентів, але доступ до них обмежений через акриловий корпус.

Варіанти тестування SMD:

• Спеціальні щупи-пінцети: Підключаються до ZIF-панельки (у комплекті не постачаються)
• SMD-адаптери: Перехідники для тестування через ZIF-панельку (у комплекті не постачаються)
• Безпосереднє встановлення: Деякі SMD компоненти в невеликих корпусах (наприклад, SOT-23) теоретично можна обережно вставити безпосередньо в ZIF-панельку, але це незручно і ненадійно

5. Підключення великих або нестандартних компонентів

Компоненти, які фізично не влазять у ZIF-панельку (наприклад, потужні транзистори в корпусі TO-3, довгі дроселі), можна тестувати лише за допомогою зовнішніх щупів або проводів, підключених до ZIF-панельки.

graph LR
    A[Нестандартний компонент] --> B[Зовнішні щупи]
    B --> C[ZIF-панелька]
    C --> D[Контакти 1-2-3]

    style A fill:#f96,stroke:#333
    style C fill:#bbf,stroke:#333


6. Підключення живлення

Пристрій живиться від батареї 9В типу "Крона", яка встановлюється у спеціальний відсік всередині корпусу.

Встановлення батареї:

1. Відкрийте задню кришку корпусу
2. Підключіть батарею 9В до стандартного роз'єму (кліпси)
3. Помістіть батарею у відсік
4. Закрийте кришку корпусу

7. Особливості використання тестера

Автоматичне визначення компонентів

Прилад сам розпізнає більшість поширених компонентів без необхідності ручного вибору режиму:

• Резистори: вимірює опір
• Конденсатори: вимірює ємність, ESR, Vloss
• Індуктивності: вимірює індуктивність
• Діоди: вимірює пряме падіння напруги, ємність переходу
• Транзистори: визначає тип (NPN/PNP, MOSFET), цокольовку та параметри

flowchart TD
    A[Підключення компонента] --> B[Натискання кнопки TEST]
    B --> C{Автоматична ідентифікація}
    C -->|Резистор| D[Вимірювання опору]
    C -->|Конденсатор| E[Вимірювання C, ESR, Vloss]
    C -->|Діод| F[Вимірювання Uf, C]
    C -->|Транзистор| G[Визначення типу, цокольовки, параметрів]
    C -->|Індуктивність| H[Вимірювання L]

    D & E & F & G & H --> I[Відображення результатів]

    style C fill:#bbf,stroke:#333
    style I fill:#cfc,stroke:#333


Корисні аспекти використання

Обмеження приладу

• Напруга тестування 5В: Не може повністю протестувати компоненти, що працюють з напругою вище 5В (наприклад, стабілітрони з Vz > 5В)
• Ідентифікація деяких компонентів: Не розпізнає коректно тиристори та IGBT транзистори
• Автоматичний режим: Відсутній ручний режим вибору типу вимірювання
