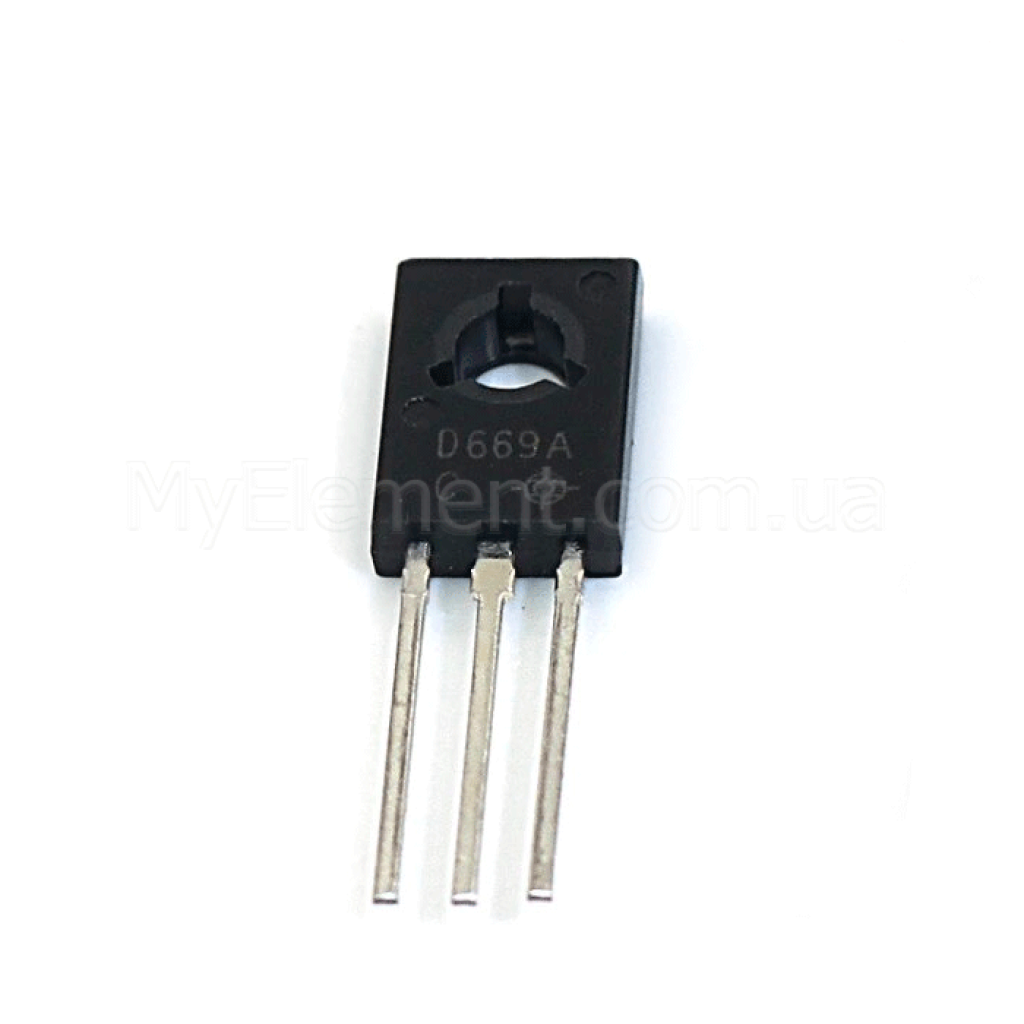

Транзистор біполярний D669A корпус TO-126

Name: Транзистор біполярний D669A корпус TO-126
Brand: Мій Проект
SKU: 5540
Price: 10.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5540

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор біполярний D669A корпус TO-126

В наявності

Код товару: 5540

10.00 грн

Знайшли дешевше?

Максимальна напруга:180 V

Максимальний струм:1.5 А

Полярність:NPN

Тип корпусу:TO-126

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор біполярний D669A корпус TO-126

Код товару: 5540

10.00 грн

Опис

Транзистор NPN D669A (2SD669A) TO-126

Кремнієвий біполярний NPN-транзистор у корпусі TO‑126 з високою напругою колектор-емітер (до 160 В) та струмом колектора до 1.5 А для загальних підсилювальних і комутаційних вузлів.

Основні переваги

Високі напруги

V(BR)CEO 160 В для 2SD669A та V(CBO) 180 В забезпечують запас по напрузі у драйверних каскадах.

Достатній струм

Максимальний струм колектора 1.5 А підходить для середньопотужних навантажень.

Низьке насичення

V_CE(sat) ≤ 1.0 В при I_C=0.5 А, I_B=50 мА — менші втрати на комутації.

Широкий температурний діапазон і відповідність

Робота від −55°C до +150°C; відповідність RoHS, UL 94 V‑0; MSL 1.

Ключові характеристики

Тип:	Кремнієвий біполярний транзистор NPN
Корпус:	TO‑126
V(BR)CEO (2SD669A):	160 В (I_C=10 мА, I_B=0)
V(BR)CBO:	180 В (I_C=1 мА, I_E=0)
V(BR)EBO:	5.0 В (I_E=1 мА, I_C=0)
I_C (макс):	1.5 А
P_D:	1 Вт
Класи h_FE (2SD669A):	B: 60–120; C: 100–200 (за I_C=150 мА, V_CE=5 В)
V_CE(sat):	≤ 1.0 В (I_C=0.5 А, I_B=50 мА)
V_BE(sat):	≤ 1.5 В (I_C=150 мА, V_CE=5 В)
f_T (тип.):	140 МГц (I_C=150 мА, V_CE=5 В)
C_ob (тип.):	14 пФ (V_CB=10 В, f=1 МГц)
I_CBO (макс):	10 мкА (V_CB=160 В)
I_EBO (макс):	10 мкА (V_EB=4 В)
Діапазон температур:	−55…+150 °C (робота/зберігання)
Розводка виводів:	1 — Емітер; 2 — Колектор; 3 — База

Детальні технічні параметри

Класифікація h_FE для 2SD669A: B (60–120), C (100–200); вимірювання при I_C=150 мА, V_CE=5 В.
Перехідна частота f_T тип. 140 МГц за I_C=150 мА, V_CE=5 В.
Насичення колектор-емітер V_CE(sat) ≤ 1.0 В при I_C=0.5 А, I_B=50 мА; V_BE(sat) ≤ 1.5 В при I_C=150 мА, V_CE=5 В.
Типова вихідна ємність колектора C_ob 14 пФ (V_CB=10 В, f=1 МГц).
Абсолютні напруги пробою: V(BR)CEO=160 В (для 2SD669A), V(BR)CBO=180 В, V(BR)EBO=5.0 В.
Габарит та виводи корпусу TO‑126: 1 — E, 2 — C, 3 — B (за кресленням у даташиті).

Примітка: параметри базуються на документації Micro Commercial Components (MCC) для 2SD669(A) TO‑126. Джерело: MCC Datasheet (PDF).

Основні сфери застосування

Загальні підсилювальні каскади середньої потужності в межах паспортних параметрів.
Комутаційні вузли та драйверні ланки з робочою напругою до 160 В і струмом до 1.5 А.

Сумісні позначення та альтернативи

2SD669 (та сама серія; V(BR)CEO 120 В — для застосувань із нижчою робочою напругою, див. той самий даташит MCC).

Питання-відповіді (FAQ)

Чим відрізняється 2SD669 від 2SD669A?

Основна різниця — напруга пробою колектор-емітер: 2SD669 — 120 В, 2SD669A — 160 В (інші параметри й умови вимірювання наведені в таблиці характеристик).

Яка розводка виводів у корпусі TO‑126?

Відповідно до креслення в даташиті: 1 — Емітер, 2 — Колектор, 3 — База.

Які доступні класи підсилення h_FE?

Для 2SD669A передбачені класи B (60–120) та C (100–200) при I_C=150 мА, V_CE=5 В.
