Діод Шотткі SS34 (IN5822) корпус SMB (3A 40V)

Name: Діод Шотткі SS34 (IN5822) корпус SMB (3A 40V)
Brand: Мій Проект
SKU: 5498
Price: 2.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5498

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діод Шотткі SS34 (IN5822) корпус SMB (3A 40V)

В наявності

Код товару: 5498

2.00 грн

Знайшли дешевше?

Максимальна напруга:40 V

Максимальний струм:3 А

Тип корпусу:SMB

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діод Шотткі SS34 (IN5822) корпус SMB (3A 40V)

Код товару: 5498

2.00 грн

Опис

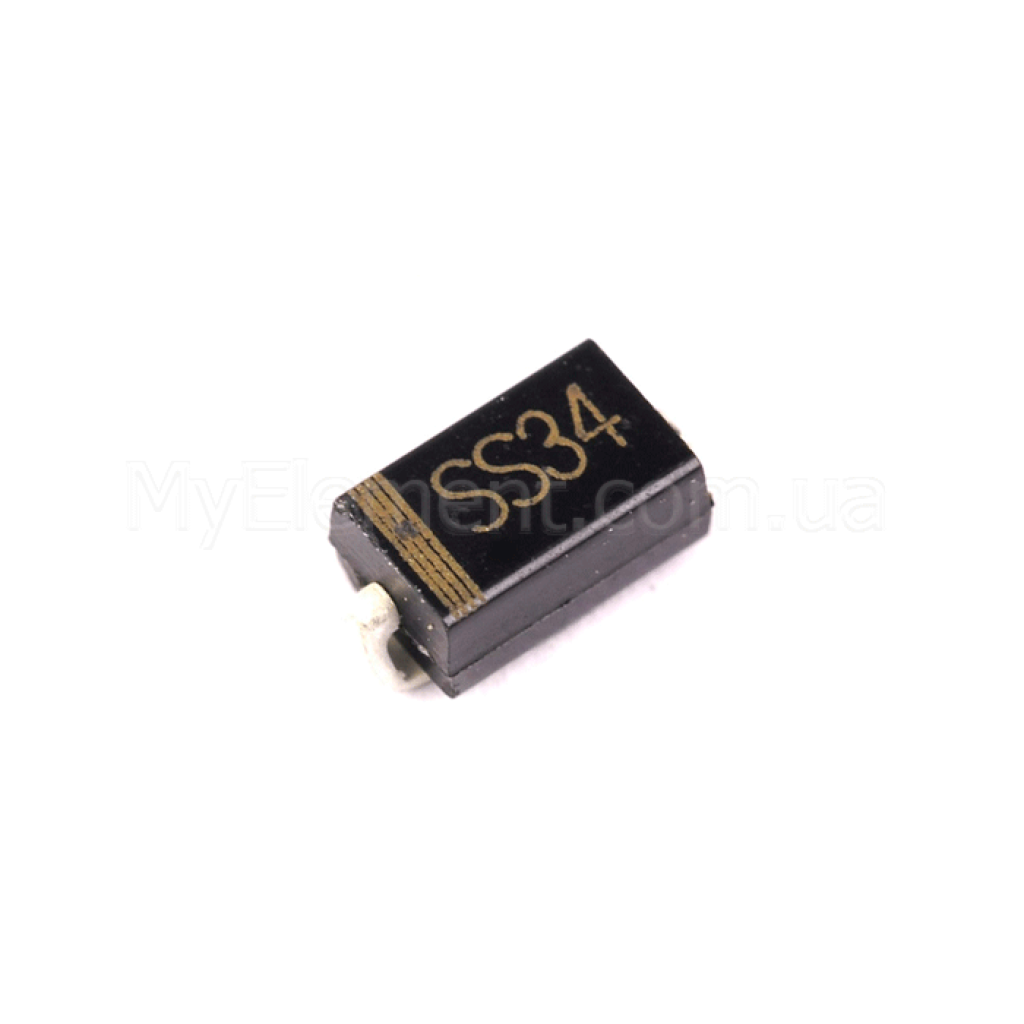

Діод Шотткі SS34 SMB (DO‑214AA)

Одноелементний SMD-діод Шотткі на 3 А та 40 В у корпусі SMB для низьковольтних високочастотних перетворювачів, freewheeling-ланок та захисту від переполюсовки.

Основні переваги

Висока ефективність

Низькі втрати потужності та низьке пряме падіння напруги забезпечують кращу енергоефективність вузла.

Низьке VF при високому струмі

Максимальне VF до 0.85 В при IF = 3 А для зменшення нагрівання та втрат.

Стійкість до імпульсів

Імпульсний струм до 80 А (8.3 мс, півперіод синусоїди) для витримування пускових навантажень.

Автомобільний рівень (опційно)

Доступні виконання з відповідністю AEC‑Q101 та можливістю PPAP (див. позначення у даташиті).

Ключові характеристики

Тип	Діод Шотткі, одноелементний
Корпус	SMB (DO‑214AA), SMD
Макс. середній випрямлений струм IF(AV)	3.0 А (при TL = 75 °C)
Макс. повт. пікова зворотна напруга VRRM	40 В
Макс. RMS‑напруга VRMS	28 В
Макс. напруга блокування VDC	40 В
Макс. імпульсний струм IFSM	80 А (8.3 мс, півперіод)
Макс. пряме падіння напруги VF	0.85 В @ IF = 3 А
Макс. струм витоку IR	0.5 мА @ VR = 40 В, TA = 25 °C
Діапазон температур переходу TJ	−55…+125 °C
Типовий тепловий опір RθJA	55 °C/Вт
Типовий тепловий опір RθJL	17 °C/Вт
Полярність	Катод позначений смугою на корпусі

Детальні технічні параметри

Серія SS32…SS320 у спільному корпусі SMB; SS34 відповідає рівню 40 В при 3 А.
Низький профіль корпусу SMB (DO‑214AA); рекомендоване монтажне поле для теплових умов випробувань: 8.0 × 8.0 мм.
Характеристичні криві: ВАХ, зворотний струм, ємність переходу та перехідний тепловий імпеданс наведені у документації.
Матеріали відповідно до RoHS; доступні виконання з відповідністю AEC‑Q101 (замовне позначення з суфіксом, див. даташит).

Примітка: параметри базуються на документації Continental Device India Ltd (CDIL) для SS34. Джерело: CDIL Datasheet (PDF).

Основні сфери застосування

Низьковольтні високочастотні інвертори.
Freewheeling‑діод у перетворювачах живлення.
Вихідні випрямлячі в DC/DC конвертерах.
Захист від переполюсовки у вузлах живлення.

Сумісні позначення та альтернативи

У межах тієї ж серії та корпусу SMB доступні варіанти з іншою напругою VRRM: SS32 (20 В), SS33 (30 В), SS35 (50 В), SS36 (60 В); усі на 3 А.

Питання-відповіді (FAQ)

Яка максимальна робоча напруга для SS34?

Повторювана пікова зворотна напруга (VRRM) становить 40 В; значення VDC також 40 В, VRMS — 28 В.

Яке падіння напруги у прямому напрямку?

Максимальне VF дорівнює 0.85 В при IF = 3 А (умови випробувань згідно з даташитом).

Чи підходить для пускових навантажень?

Так, діод витримує IFSM до 80 А (8.3 мс, одиночна напівхвиля), що дозволяє переносити короткочасні пускові струми.
