Кратко о комплекте Dupont на 65 перемычек

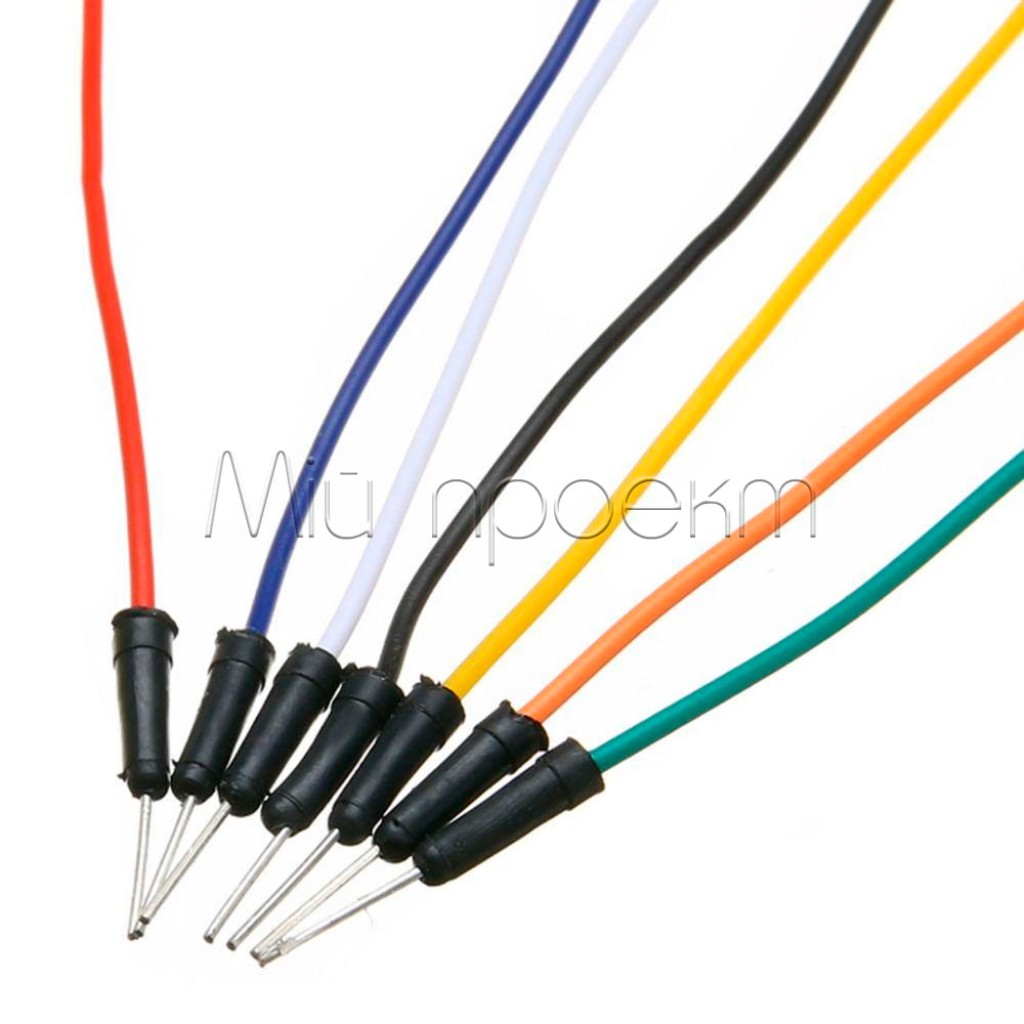

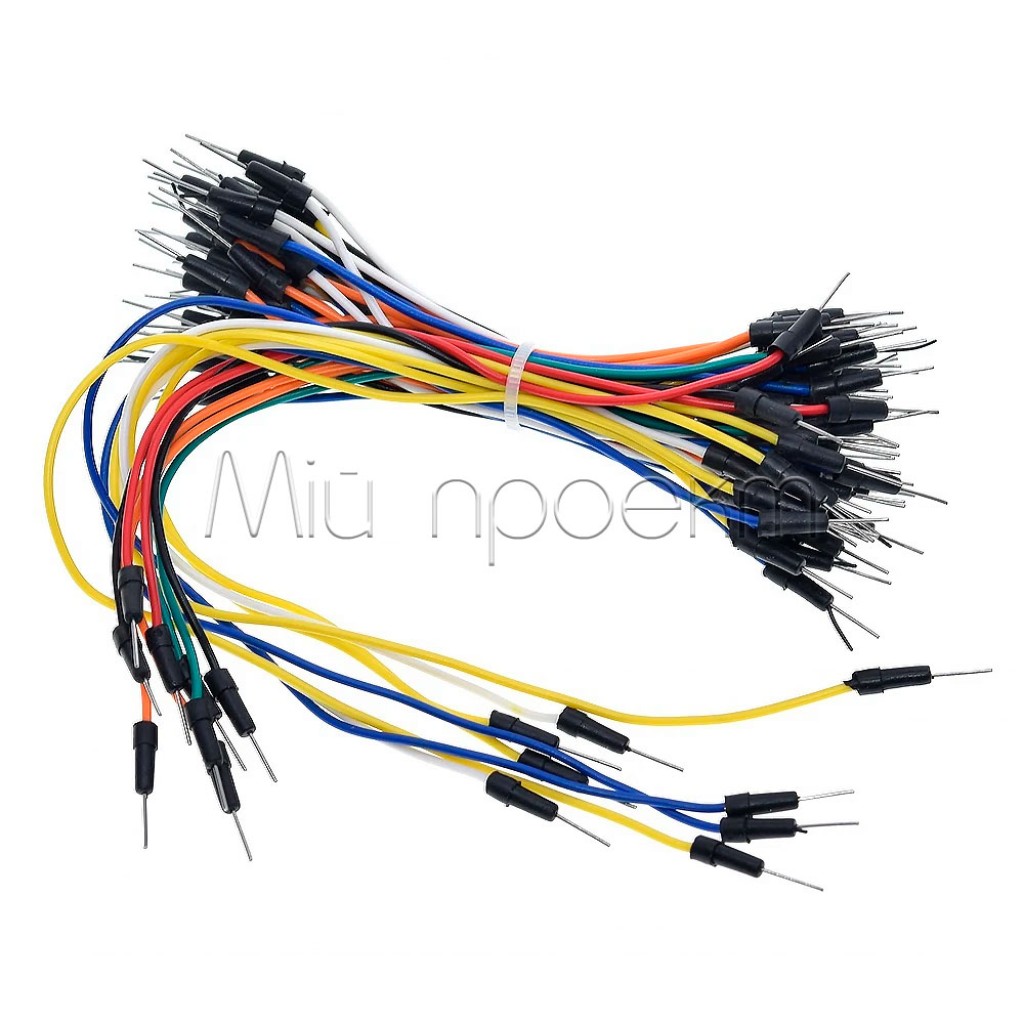

Комплект содержит 65 готовых проводов-перемычек с контактами «папа–папа» для временной сборки и отладки электронных схем без пайки. Перемычки подходят для макетной платы MB-102 и других совместимых контактных полей, в которые устанавливаются штыри такого типа.
Ключевые характеристики
- Тип
- готовые макетные перемычки
- Контакты
- «папа–папа»
- Количество
- 65 шт.
- Длины
- 10, 15, 20 и 25 см
- Диапазон длин
- 10–25 см
- Масса комплекта
- 35 г
- Назначение
- временное прототипирование без пайки
- Совместимость
- MB-102 и совместимые гнездовые контактные поля
Подробное описание и особенности
Соединение без подготовки провода

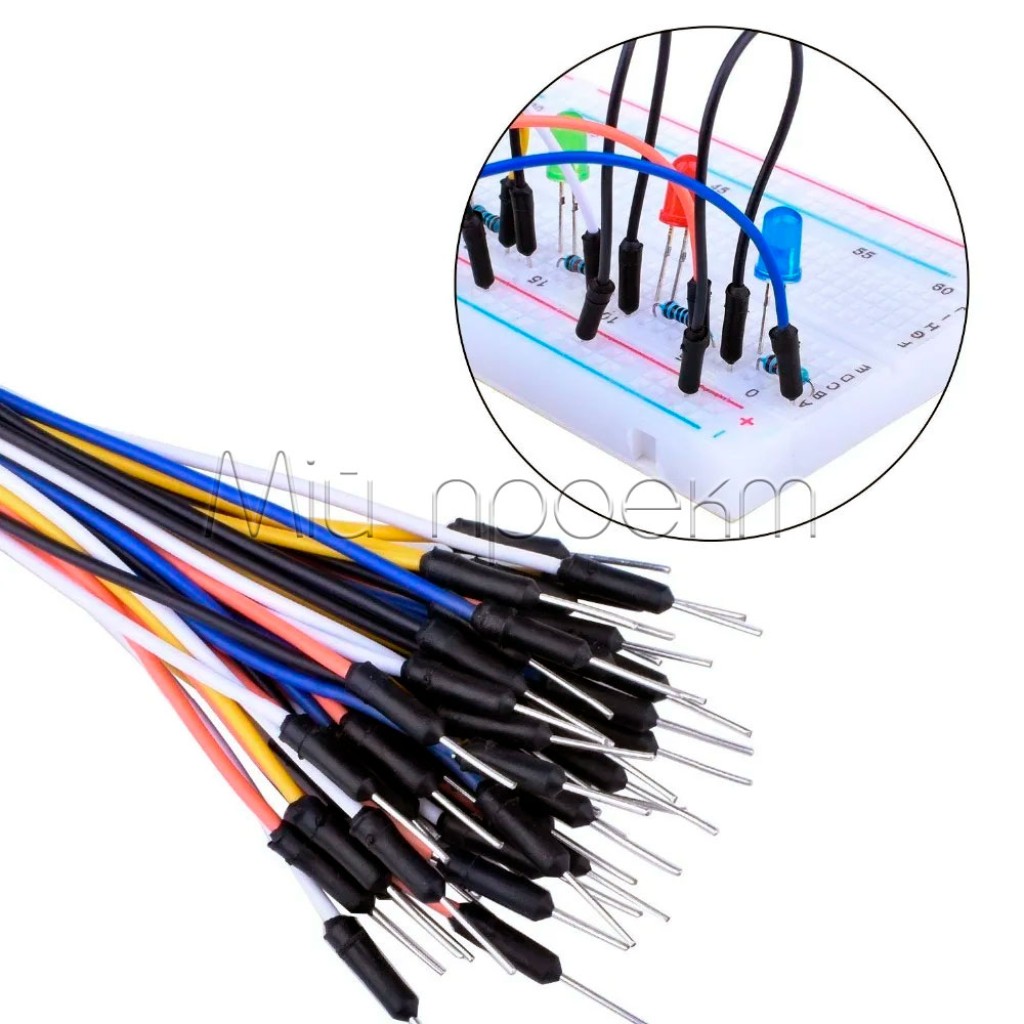

Перемычки уже оснащены контактами на обоих концах, поэтому их можно вставлять в беспаечную макетную плату, гнездовые разъёмы модулей или совместимые разъёмы контроллера без зачистки и пайки. Такое соединение удобно перестраивать во время проверки схемы, поиска ошибки или замены компонента.
Четыре длины для аккуратного макета
Основу комплекта составляют провода длиной 10 см, а перемычки на 15, 20 и 25 см позволяют проложить соединение до удалённого узла без сращивания. Длину следует выбирать с небольшим запасом: провод не должен натягивать контакты, но избыточные петли усложняют проверку макета.
Тип контактов определяет совместимость
Формат «папа–папа» предназначен для соединения двух гнездовых точек. Перед монтажом проверьте тип контактов на обоих устройствах, их механическую совместимость, распиновку, напряжение и логические уровни. Цвет перемычки сам по себе не определяет назначение линии — питание, землю и сигналы необходимо последовательно обозначать согласно собственной схеме.
Подойдёт / не подойдёт
Подойдёт
- для соединений между контактными группами беспаечной макетной платы;
- для подключения гнездовых контактов датчиков, модулей и плат управления;
- для временной разводки питания, земли и сигнальных линий после проверки параметров схемы;
- для учебных макетов, тестирования компонентов и быстрого изменения конфигурации.
Не подойдёт
- для прямого соединения двух штыревых контактов «папа» без гнездового переходника;
- для разъёмов другого размера или конструкции, в которые штырь входит с чрезмерным усилием либо не фиксируется;
- для постоянного монтажа с вибрацией, натяжением проводов или механической нагрузкой;
- для сетевых и силовых цепей без отдельно подтверждённых допустимых напряжения, тока и изоляции.

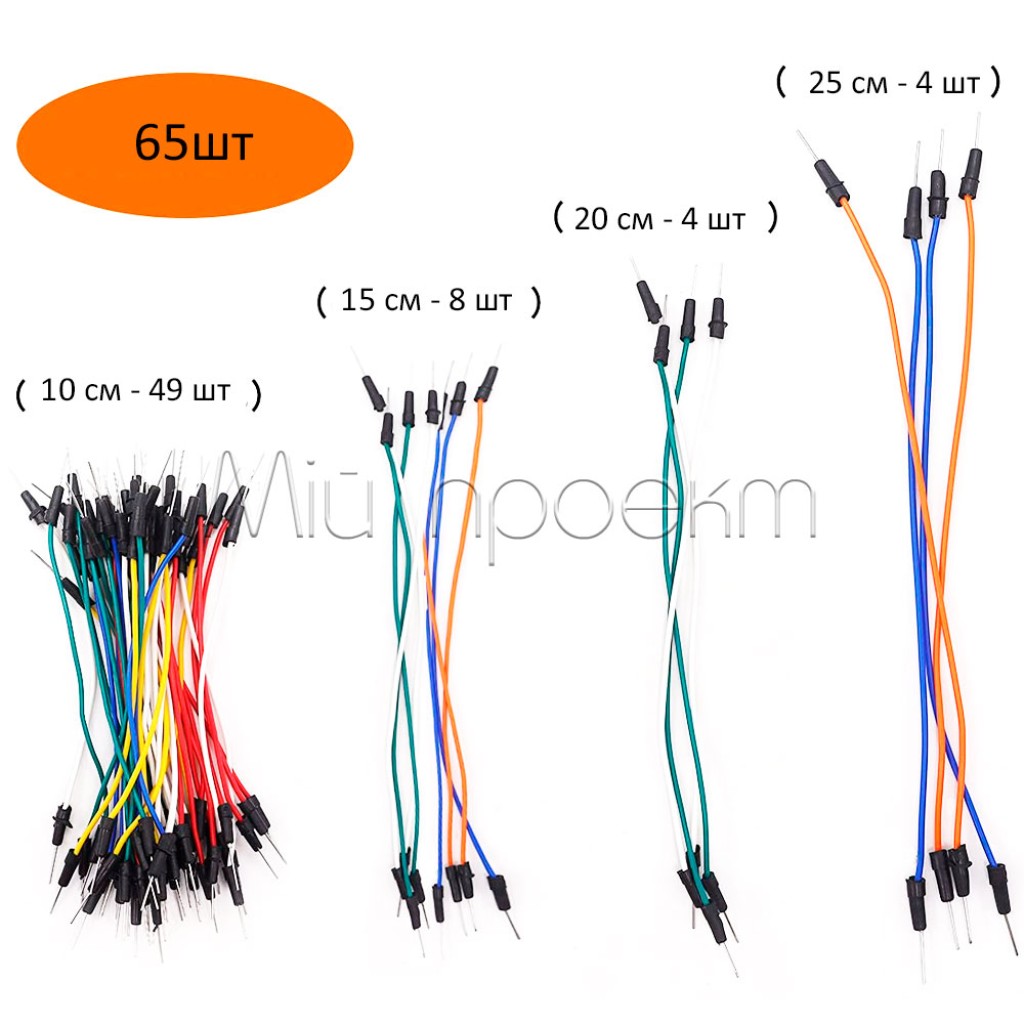

Комплектация по длине
- 10 см — 49 шт.
- 15 см — 8 шт.
- 20 см — 4 шт.
- 25 см — 4 шт.
Примеры применения
Светодиодный макет
Перемычками можно соединить шины питания, кнопку, светодиод и токоограничивающий резистор на беспаечной плате. Напряжение и номинал резистора необходимо выбирать в соответствии с параметрами конкретных компонентов.
Датчик и контроллер
Провода удобно использовать для отдельных линий питания, земли и сигнала между гнездовыми контактами модуля и макетным полем. Перед запуском необходимо сверить распиновку и допустимые логические уровни.
Проверка отдельного узла
Разные длины помогают временно подключить кнопку, резистор, индикатор или другой совместимый компонент и изменять схему без повторной пайки.
Подключение и проверка
Проверьте точки соединения
Убедитесь, что обе точки принимают контакты «папа», а нужные отверстия макетной платы относятся к правильным электрическим группам.
Выберите длину
Используйте самую короткую перемычку, которая достаёт до второй точки без натяжения и резкого перегиба возле контакта.
Вставьте контакты
Держите перемычку за изолированную часть возле штыря и вставляйте её ровно, без чрезмерного усилия.
Проверьте схему перед подачей питания
Сверьте полярность, общую землю, сигнальные линии и отсутствие короткого замыкания. Если контакт вызывает сомнения, проверьте соединение мультиметром.
Совместимые товары и аксессуары
- Для беспаечного монтажа можно выбрать компактную макетную плату на 170 отверстий или макетную плату на 400 отверстий с шинами питания — в зависимости от размера схемы и необходимого количества контактов.
- Для макетов со светодиодами, кнопками и сигнальными входами пригодится набор резисторов 0,25 Вт на 30 номиналов; сопротивление и допустимую мощность выбирают по расчёту конкретной цепи.
Ограничения и безопасность
Не используйте для сетевого напряжения
Макетные перемычки не следует применять в цепях сетевого напряжения. Для таких цепей необходимы компоненты с подтверждёнными электрическими параметрами, изоляцией и безопасными расстояниями.
Допустимый ток необходимо определять отдельно
Комплект не имеет подтверждённого допустимого тока. Не используйте эти перемычки для двигателей, нагревателей и других значительных нагрузок без проверки тока, падения напряжения и нагрева, а также без выбора подходящего провода и разъёма.
Проверяйте полярность до запуска
Перемычки не имеют защиты от переполюсовки или короткого замыкания. Неправильное соединение может повредить контроллер, модуль, компоненты или источник питания.
Не подвергайте контакт механической нагрузке
Не тяните за провод, не сгибайте штырь возле основания и не вставляйте его с усилием. Деформированный контакт или повреждённый провод может привести к нестабильному соединению.
FAQ
Нужно ли паять эти перемычки?
Нет. Провода уже оснащены контактами «папа» на обоих концах и предназначены для установки в совместимые гнездовые точки без пайки.
Можно ли соединить ими два модуля со штырями «папа»?
Нет, для прямого соединения двух штыревых разъёмов необходимы перемычки «мама–мама» или соответствующий гнездовой переходник.
Какую длину выбрать?
Для близко расположенных точек используйте более короткую перемычку, а для удалённых — 15, 20 или 25 см. Провод должен доставать без натяжения и резкого перегиба, но не образовывать лишних петель над макетом.
Что проверить, если схема работает нестабильно?
Последовательно проверьте посадку каждого контакта, правильность контактных групп на макетной плате, полярность, общую землю и целостность соединения мультиметром.
