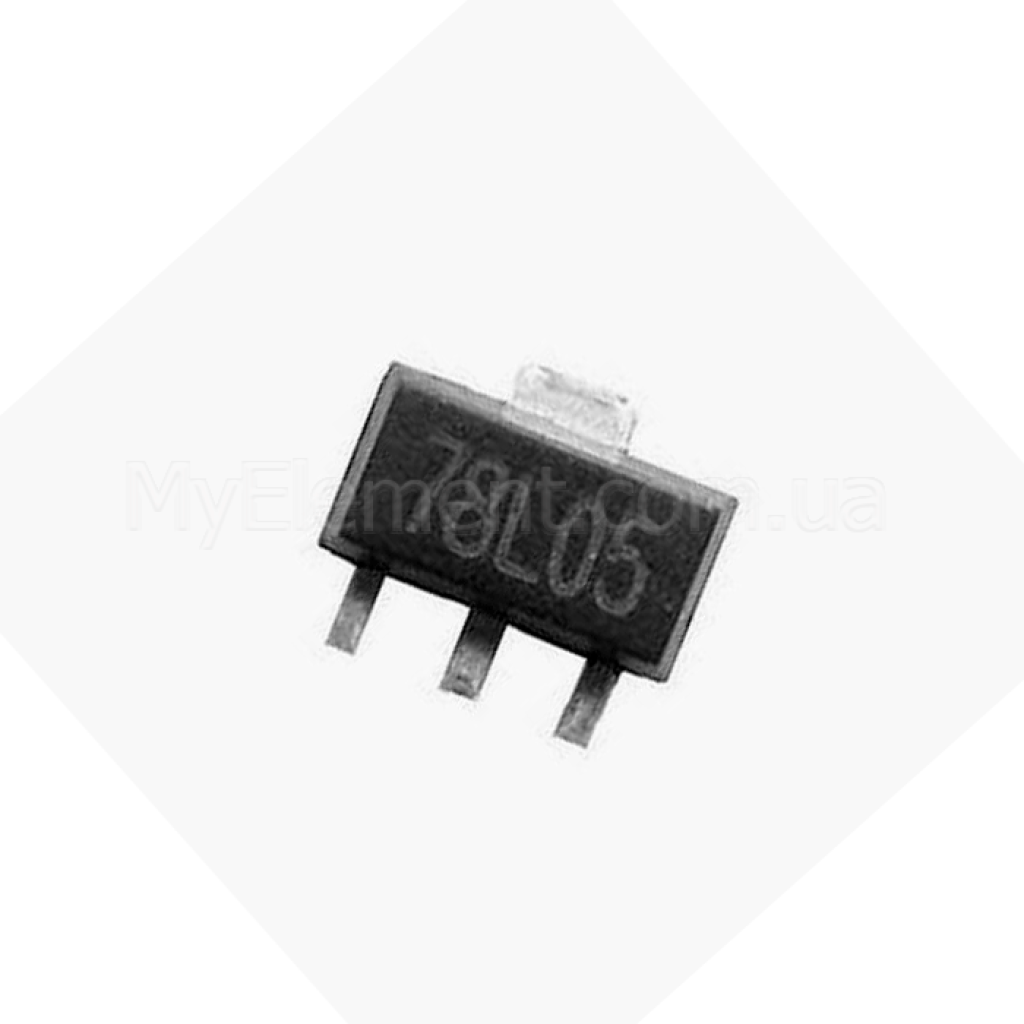

Стабилизатор напряжения 78L05 (SMD) корпус SOT-89

Страна-производитель: Китай Код товара: 5411
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Стабилизатор напряжения 78L05 (SMD) корпус SOT-89
Есть в наличии
Код товара: 5411
3.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:7 - 35 В
Выходное напряжение:5 В
Максимальный ток:100 мА
Способ монтажа:SMD
Тип корпуса:SOT-89
Точность стабилизации:0.5 %
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Стабилизатор напряжения 78L05 (SMD) корпус SOT-89
Код товара: 5411
3.00 грн
Описание

Стабилизатор напряжения 78L05 SOT-89

Трехвыводной положительный линейный стабилизатор серии 78L с фиксированным выходным напряжением 5 В в компактном SOT-89, обеспечивает до 100 мА и имеет встроенную тепловую защиту и ограничение тока. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Основные преимущества

Простая интеграция

3 вывода; в типовых применениях не требует внешних компонентов. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Надежные защиты

Встроенные тепловая защита и ограничение тока при коротком замыкании. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Компактный SMD-корпус

Корпус SOT-89 подходит для плотных макетов и поверхностного монтажа. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Стабильное напряжение

Доступны классы точности: A (±4%) и C (±8%). ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Ключевые характеристики

Выходное напряжение:5 В (фиксированное)
Максимальный выходной ток:до 100 мА
Классы точности (5 В):A: ±4%; C: ±8%
Корпус / Монтаж:SOT-89 / SMD
Защиты:тепловая защита; ограничение тока (короткое замыкание)
Рабочая температура (типично):0…+125 °C (L78L05ACUTR); −40…+125 °C (L78L05ABUTR)
Производитель (для даташита):STMicroelectronics

Детальные технические параметры

  • Серия L78L: трехвыводные положительные стабилизаторы с выходом до 100 мА. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Фиксированное напряжение 5 В; другие номиналы серии: 3.3, 6, 8, 9, 10, 12, 15, 18, 24 В. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Корпус SOT-89 соответствует вариантам L78L05A/AB с поверхностным монтажом. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Классы точности: версия A (±4%) и версия C (±8%) для выходного напряжения. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Типовые применения не требуют внешних компонентов; конденсаторы могут улучшить переходные процессы — см. типовую схему в даташите. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Диапазоны температур для вариантов в SOT-89: ACUTR (0…+125 °C), ABUTR (−40…+125 °C). ([estore.st.com](https://estore.st.com/en/l78l05acutr-cpn.html?utm_source=openai))
Примечание: параметры основаны на документации STMicroelectronics для 78L05 (SOT-89). Источник: STMicroelectronics Datasheet (PDF).

Основные области применения

  • Локальная стабилизация питания на плате для цифровых и аналоговых узлов. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Питание микроконтроллеров, логических ИС, сенсорных модулей. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))
  • Преобразование 7–12 В в стабильные 5 В в маломощных устройствах. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Совместимые обозначения и альтернативы

Возможны прямые аналоги 78L05 в корпусе SOT-89 от других производителей: ON Semiconductor MC78L05 (серия MC78L00AC, SOT-89) и KEC KIA78L05F (SOT-89). Проверяйте допуски и температурные диапазоны в соответствующих даташитах. ([onsemi.com](https://www.onsemi.com/products/power-management/linear-regulators-ldo/mc78l?utm_source=openai))

Вопросы-ответы (FAQ)

Нужны ли внешние конденсаторы для работы 78L05?

Для большинства применений внешние компоненты не нужны, однако входной/выходной конденсаторы могут повысить устойчивость и переходные процессы — см. типовую схему в даташите. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Какие доступны классы точности выходного напряжения?

Серия L78L доступна в исполнениях A (±4%) и C (±8%); для 5 В выберите нужный класс в зависимости от требований к точности. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Подходит ли SOT-89 для токов до 100 мА без радиатора?

Да, при соблюдении тепловых ограничений платы; серия L78L рассчитана на выходной ток до 100 мА и имеет тепловую защиту. ([st.com](https://www.st.com/en/power-management/l78l.html?utm_source=openai))

Характеристики
Основные
Входное напряжение
7 - 35 В
Выходное напряжение
5 В
Максимальный ток
100 мА
Способ монтажа
SMD
Тип корпуса
SOT-89
Точность стабилизации
0.5 %
