Кратко о наборе резисторов 0,25 Вт

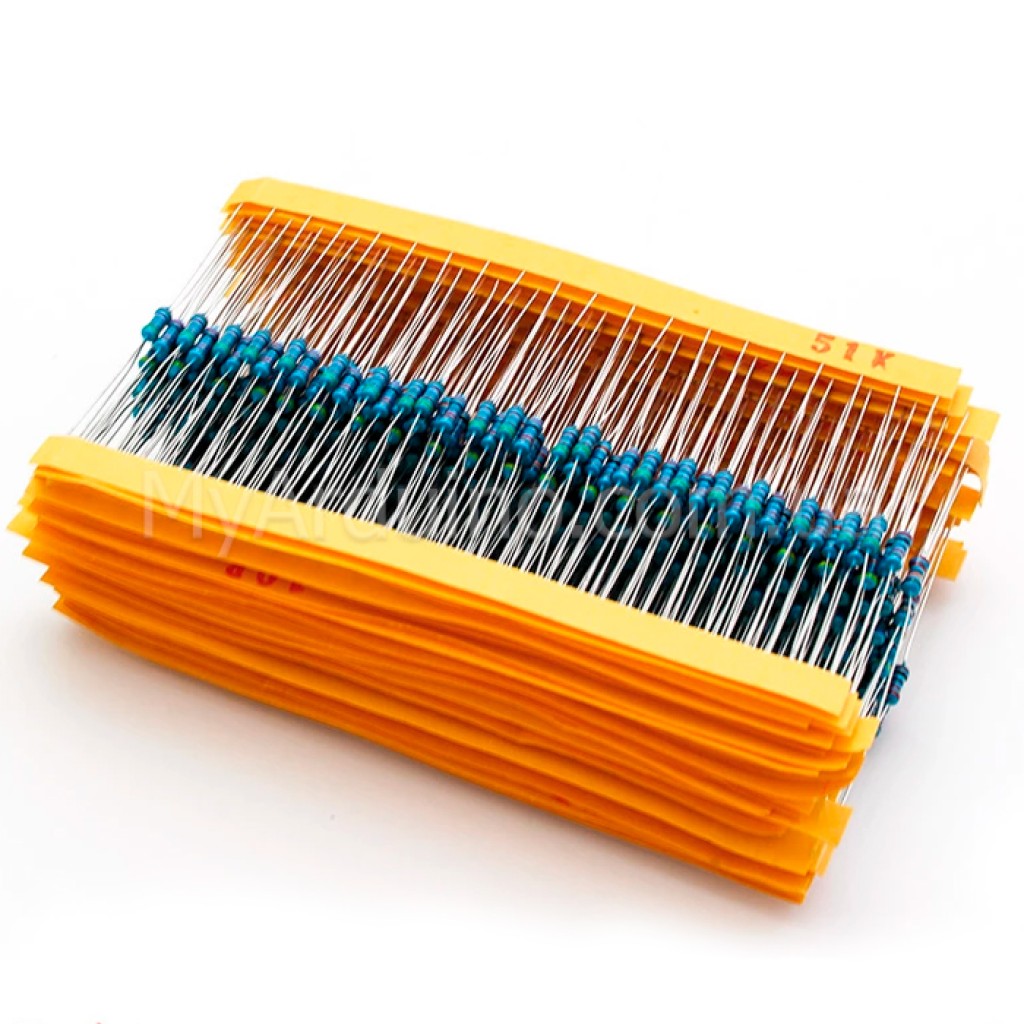

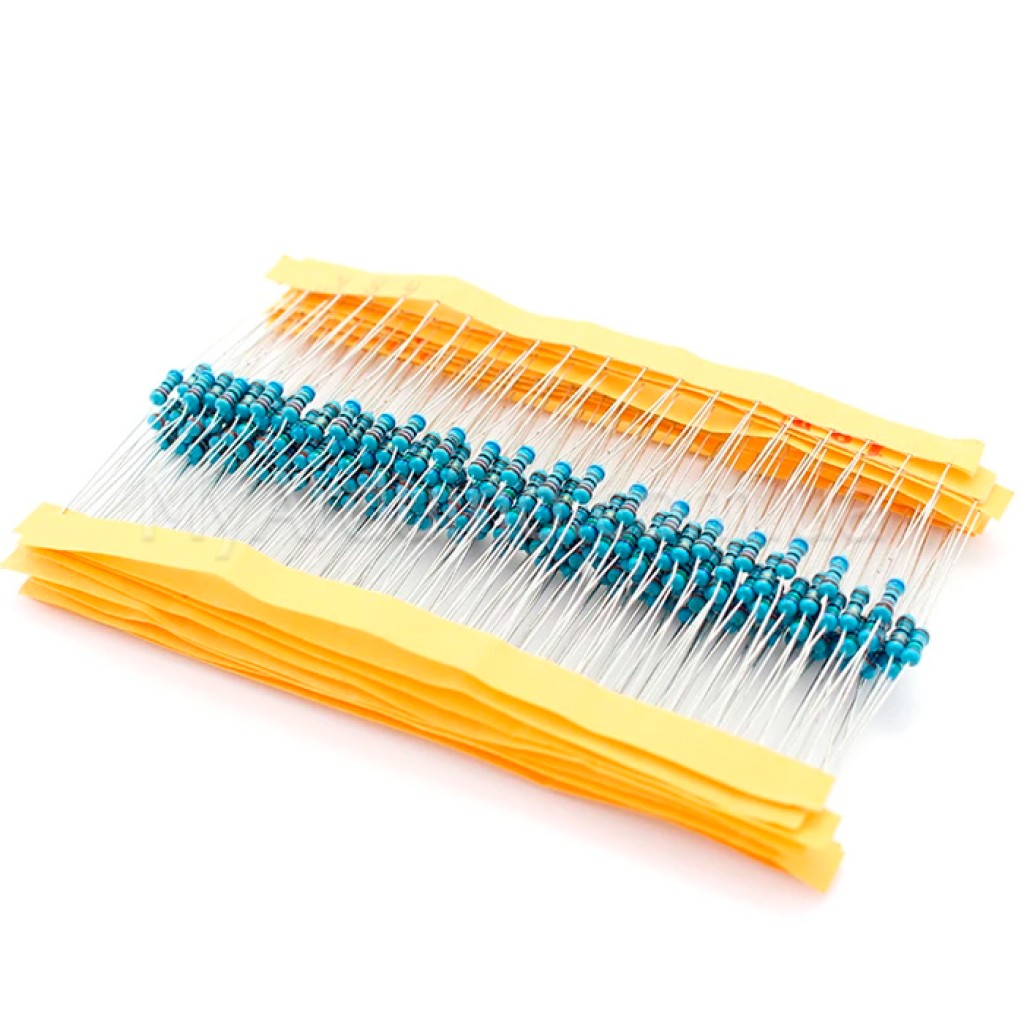

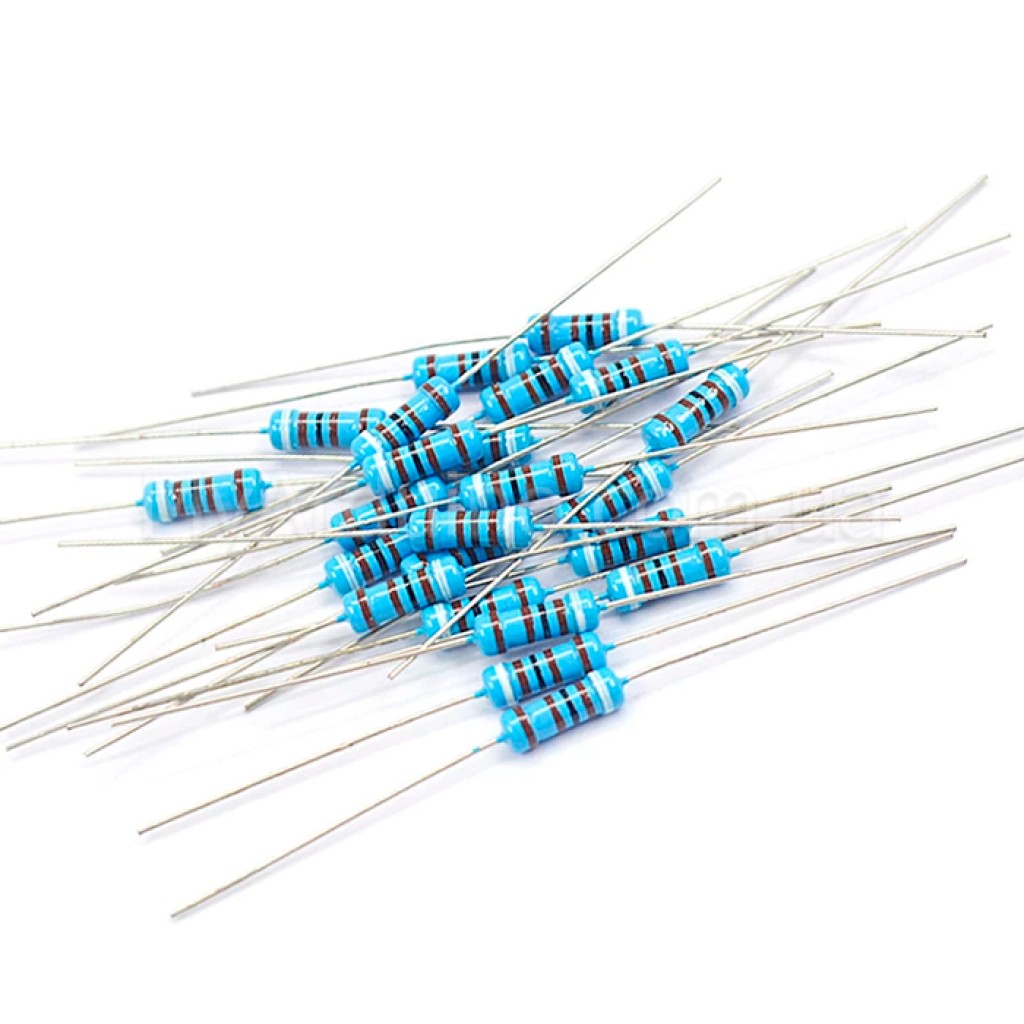

Набор содержит 600 выводных углеродных резисторов: 30 номиналов по 20 штук каждого. Сопротивления от 10 Ом до 1 МОм подходят для макетирования, учебных схем, подбора компонентов и ремонта, если необходимый номинал входит в комплект.
Ключевые характеристики
- Тип
- углеродные резисторы
- Монтаж
- сквозной, THT
- Количество
- 600 шт.
- Количество номиналов
- 30
- Количество каждого номинала
- 20 шт.
- Диапазон сопротивлений
- 10 Ом — 1 МОм
- Максимальная мощность
- 0,25 Вт
- Допустимое отклонение
- ±5%
- Организация
- отдельные маркированные пакеты по номиналам
Подробное описание и особенности
Подбор без предположений
Комплект обеспечивает запас одинаковых компонентов для повторной сборки узлов и замены номиналов во время настройки. Резисторы распределены по маркированным пакетам, но перед монтажом стоит дополнительно проверить сопротивление по цветовому коду или мультиметром.
При выборе необходимо учитывать не только сопротивление. Допустимое отклонение ±5% определяет возможное отклонение фактического значения, а мощность 0,25 Вт ограничивает допустимое рассеивание тепла. Если схеме необходим более точный компонент или большая мощность, этот набор не заменяет соответствующий резистор.
Для макетирования и ремонта
Выводное исполнение THT удобно для беспаечных макетных плат и монтажа в отверстия печатной платы. При ремонте замену следует подбирать по сопротивлению, допустимому отклонению, мощности и условиям работы цепи, а не только по внешнему размеру детали.
Подойдёт / не подойдёт
Подойдёт
- для учебных опытов с законом Ома и базовыми электрическими цепями;
- для подбора сопротивления в маломощных прототипах и вспомогательных цепях;
- для макетирования с THT-компонентами;
- для ремонта, когда необходимый номинал есть в перечне и подходят допуск ±5% и мощность 0,25 Вт.
Не подойдёт
- для SMD-монтажа;
- для цепей, где резистор должен рассеивать более 0,25 Вт;
- для измерительных и других схем, которым требуется допуск точнее ±5%;
- в качестве прямой замены резистора большей мощности;
- когда необходимого номинала нет в приведённом перечне.
Полный перечень номиналов
| Диапазон | Номиналы |
|---|---|
| Омы | 10 Ом, 22 Ом, 47 Ом, 100 Ом, 150 Ом, 220 Ом, 270 Ом, 330 Ом, 470 Ом, 510 Ом, 680 Ом |
| 1–6,8 кОм | 1 кОм, 2 кОм, 2,2 кОм, 3,3 кОм, 4,7 кОм, 5,1 кОм, 6,8 кОм |
| 12–680 кОм | 12 кОм, 20 кОм, 47 кОм, 51 кОм, 68 кОм, 100 кОм, 200 кОм, 220 кОм, 300 кОм, 470 кОм, 680 кОм |
| Мегаомы | 1 МОм |
В комплекте по 20 резисторов каждого приведённого номинала.
Примеры применения
Светодиодный индикатор
Резистор можно использовать для ограничения тока светодиода после расчёта с учётом напряжения источника, параметров конкретного светодиода и допустимого тока цепи. Выбирайте ближайший безопасный номинал из фактического перечня набора.
Подтяжка сигнальной линии
Для входа контроллера или логического узла можно подобрать подтягивающий резистор по схеме устройства. Значение не следует переносить с другого контроллера без проверки его электрических требований.
Замена при ремонте
Набор помогает подобрать выводную замену, если совпадают сопротивление, допустимое отклонение и необходимая мощность. Перед монтажом отключите устройство от питания и проверьте причину повреждения предыдущего компонента.
Макетные платы для работы с набором
- Для компактных учебных цепей и проверки отдельного узла подойдёт макетная плата на 170 отверстий.
- Для схемы с большим количеством компонентов и отдельными шинами питания можно выбрать макетную плату на 400 отверстий.
Ограничения и безопасность
Монтируйте только в обесточенной схеме
Перед установкой, заменой или измерением резистора отключите питание и убедитесь в отсутствии опасного напряжения. Ошибка при монтаже в активной цепи может повредить компоненты и создать риск поражения электрическим током.
Не превышайте мощность 0,25 Вт
Резистор, рассеивающий чрезмерную мощность, может перегреться и выйти из строя. Для продолжительной работы выбирайте номинальную мощность с запасом относительно расчётной нагрузки.
Проверяйте номинал перед пайкой
Сверьте маркировку пакета, цветовой код и при необходимости показания мультиметра. После пайки ошибочно установленный резистор придётся выпаивать, а во включённой схеме он может нарушить режим работы узла.
FAQ
Сколько резисторов каждого номинала?
В наборе по 20 резисторов каждого из 30 номиналов, всего 600 штук.
Есть ли в наборе резистор 10 кОм?
Нет, номинал 10 кОм в перечне комплекта отсутствует. Не заменяйте его соседним значением без проверки схемы и расчёта.
Можно ли использовать резисторы на беспаечной макетной плате?
Да, выводное исполнение THT подходит для макетных плат с совместимыми контактами. Не сгибайте выводы у самого корпуса с чрезмерным усилием.
Заменяет ли этот набор резисторы с допуском 1%?
Нет. Допуск резисторов в наборе составляет ±5%. Для схемы, где требуется точность 1%, выбирайте компоненты с соответствующим подтверждённым допуском.
Как проверить, подходит ли мощность 0,25 Вт?
Рассчитайте мощность, которую резистор будет рассеивать в реальной цепи, и оставьте рабочий запас. Если нагрузка может приближаться к 0,25 Вт или превышать это значение, используйте резистор большей мощности.
