Кратко о HW-318

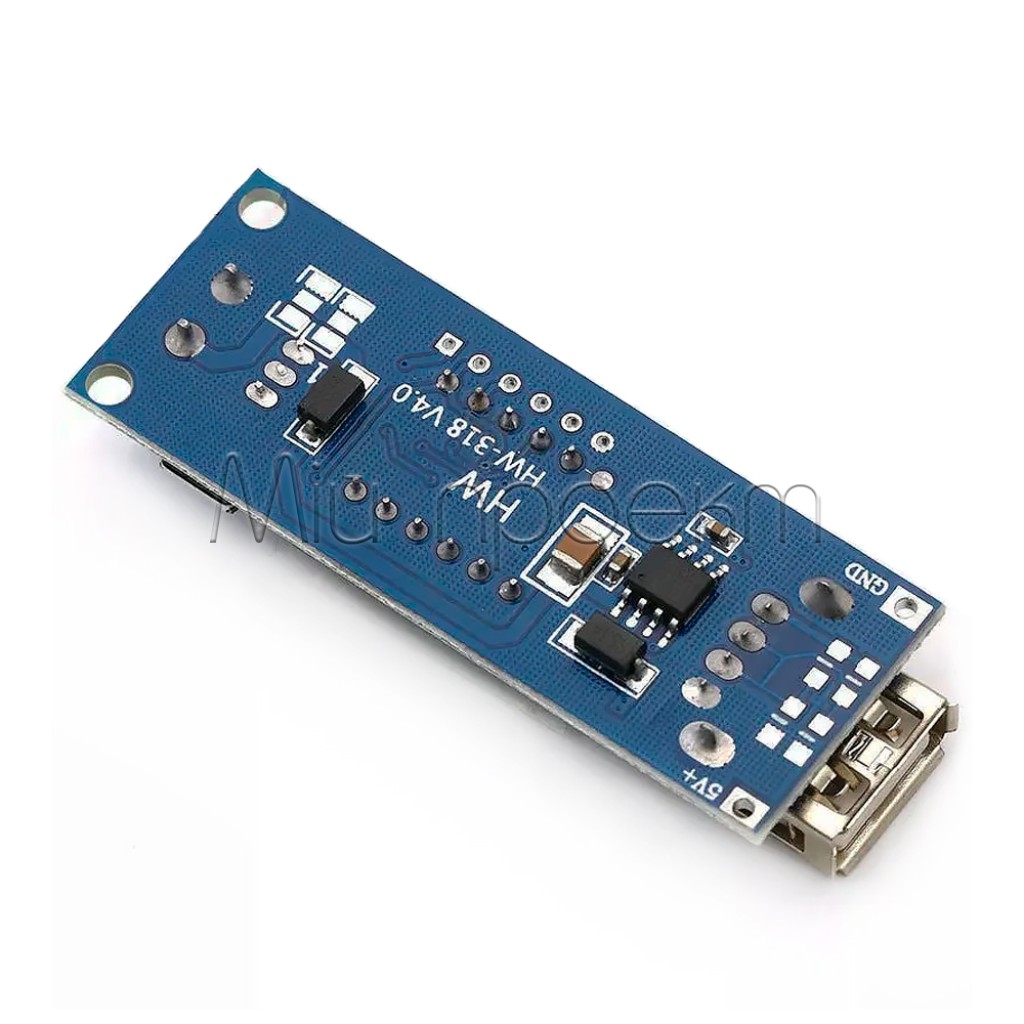

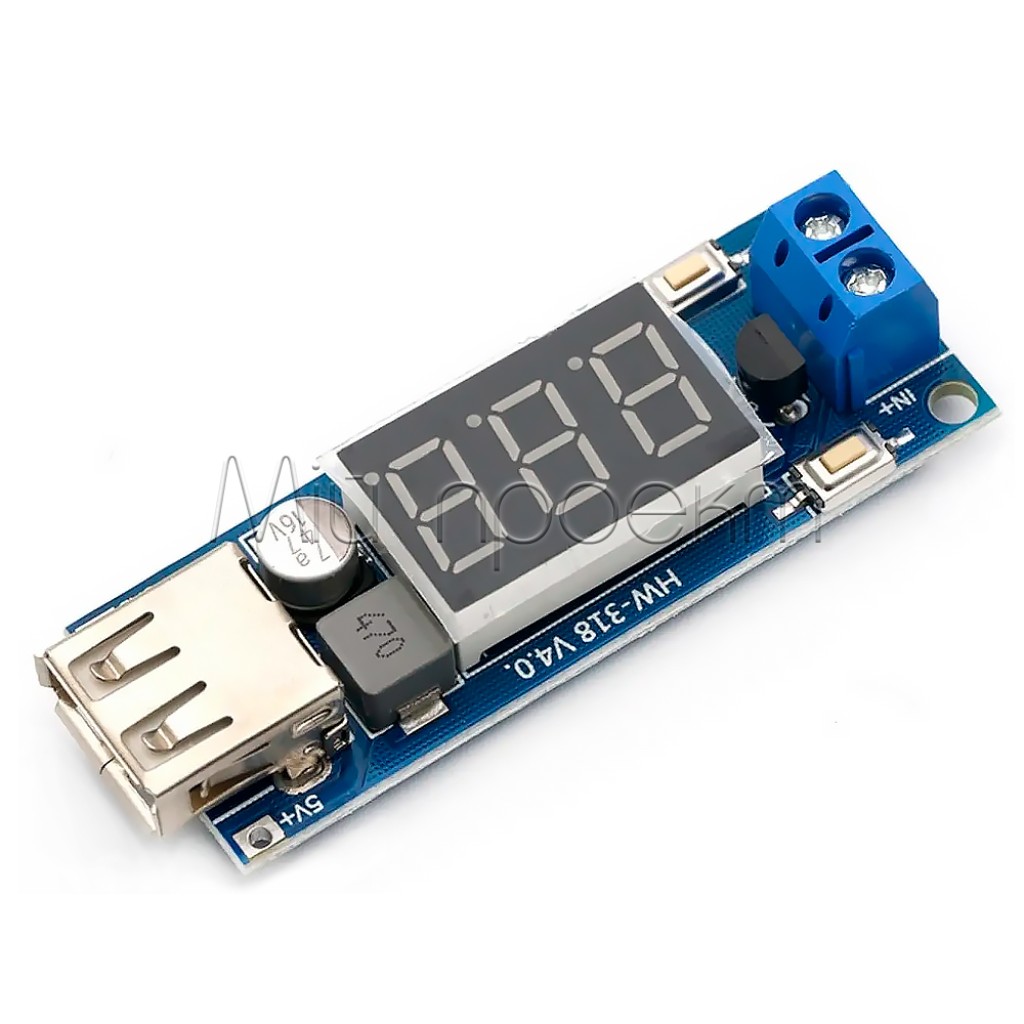

HW-318 — понижающий DC-DC модуль, который преобразует постоянное напряжение 6,5–40 В в фиксированные 5 В для питания USB-устройств через порт USB-A. Заявленный выходной ток — до 2 А, а трёхразрядный LED-вольтметр показывает напряжение входного источника.
Ключевые характеристики
- Тип преобразователя
- понижающий DC-DC (step-down)
- Входное напряжение
- 6,5–40 В DC
- Выходное напряжение
- 5 В DC
- Выходной ток
- до 2 А
- Эффективность
- до 92%
- Выходной разъём
- USB Type-A, гнездо
- Индикация
- 3-разрядный LED-вольтметр и индикатор питания
- Управление
- отдельные кнопки дисплея и USB-выхода

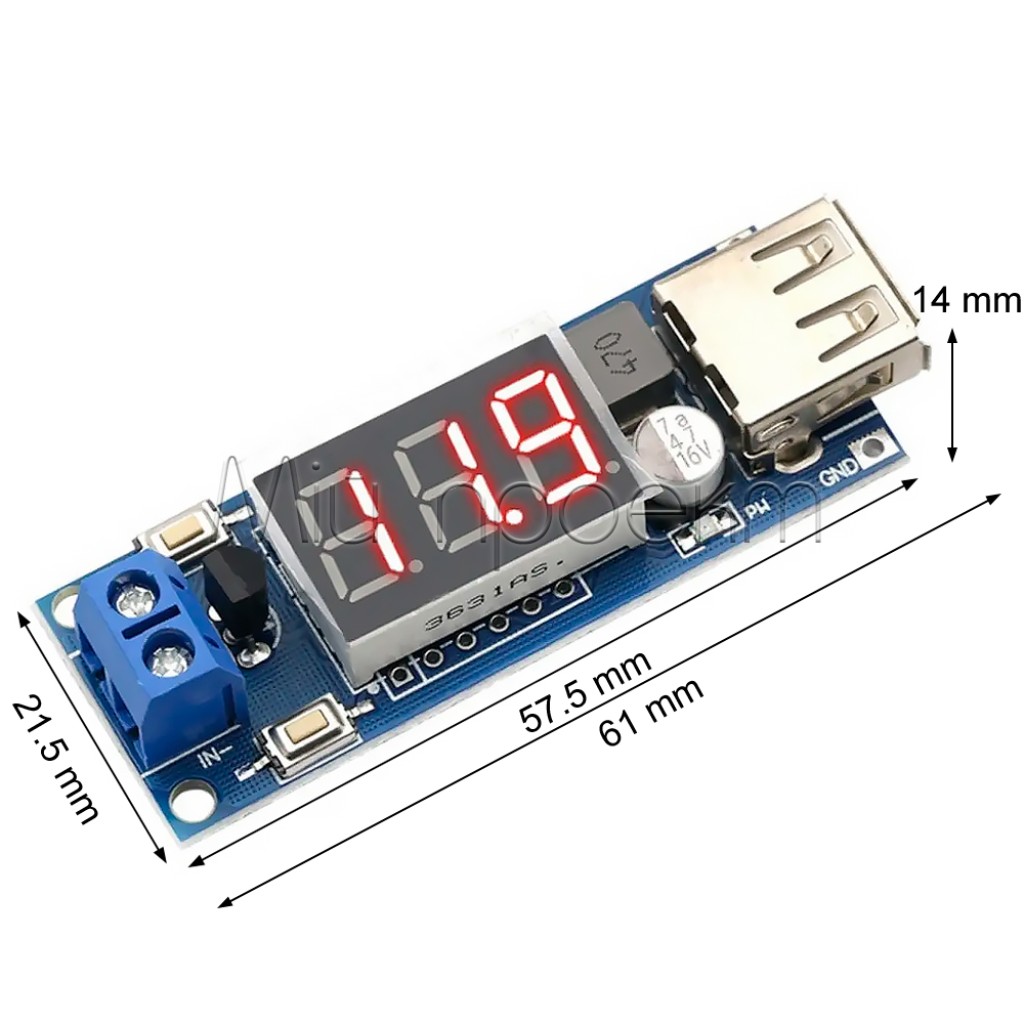

- Размеры модуля
- 61 × 21,5 × 14 мм
Подробное описание и особенности
Преобразование напряжения и USB-выход
HW-318 понижает напряжение внешнего DC-источника до фиксированных 5 В. Модуль можно питать от аккумуляторной сборки, блока питания или другой DC-шины, если её фактическое напряжение во всех режимах остаётся в пределах 6,5–40 В. Понижающая топология не повышает напряжение, поэтому источник ниже 6,5 В для этого модуля не подходит.
USB-A предназначен для 5-вольтового питания совместимых гаджетов и электронных узлов. Фактический ток определяется потребителем, возможностями входного источника, качеством проводов и USB-кабеля, а также тепловыми условиями. Значение 2 А является заявленным верхним пределом, а не гарантией непрерывной работы с таким током в любом корпусе и при любом входном напряжении.
Контроль входного источника
Трёхразрядный LED-вольтметр позволяет видеть входное напряжение без отдельного панельного индикатора. Это полезно при работе от аккумулятора или регулируемого блока питания. Кнопка дисплея позволяет отключить индикацию, а отдельная кнопка управляет подачей питания на USB-выход без отсоединения входных проводов.
Вольтметр выполняет только функцию индикации. Он не заменяет BMS, контроллер заряда или автоматическое отключение при низком напряжении, поэтому допустимый уровень разряда определяйте по документации конкретного аккумулятора.
Монтаж и тепловой режим
HW-318 поставляется в виде открытой платы для встраивания. Для постоянной эксплуатации закрепите модуль так, чтобы его контакты не касались металлических деталей, защитите проводку и оставьте пространство для циркуляции воздуха. При большой разнице между входными 6,5–40 В и выходными 5 В или при значительном токе проверяйте нагрев уже в окончательном корпусе и при необходимости уменьшайте нагрузку.
Подойдёт / не подойдёт
Подойдёт
- для 5-вольтового USB-выхода от стабилизированного источника 6,5–40 В DC;
- для питания совместимого USB-устройства от защищённой аккумуляторной системы;
- для встроенного USB-порта в лабораторном стенде, мастерской или переносном устройстве;
- для проектов, в которых требуется одновременно видеть входное напряжение и управлять USB-выходом;
- для 12- или 24-вольтовой DC-системы после надлежащей защиты входа и проверки напряжения под нагрузкой.
Не подойдёт
- для источника ниже 6,5 В, повышения напряжения или регулируемого выхода;
- для систем, в которых напряжение вместе с переходными выбросами может превышать 40 В;
- в качестве контроллера заряда, BMS или защиты аккумуляторной сборки от чрезмерного разряда;
- для гарантированной быстрой зарядки по протоколам QC или USB Power Delivery;
- в качестве готового автомобильного адаптера без корпуса, предохранителя и защиты от импульсов бортовой сети.
Подключение
Проверьте источник
До монтажа измерьте напряжение источника. Оно должно оставаться в пределах 6,5–40 В не только без нагрузки, но и во время зарядки, при полном заряде аккумулятора и в возможных переходных режимах.
Обесточьте схему и подключите вход
Подключите плюс источника к IN+, а минус — к IN−. Надёжно зажмите провода в клеммах и перед включением ещё раз проверьте полярность.
Включите модуль и проверьте индикацию
Подайте питание и сравните показание LED-вольтметра с ожидаемым напряжением источника. Убедитесь, что USB-выход активирован кнопкой.
Проверьте 5-вольтовый выход
Перед подключением ценного устройства проконтролируйте наличие 5 В на USB-выходе. После этого подключите нагрузку исправным кабелем.
Оцените работу под нагрузкой
Проверьте стабильность питания, состояние контактов и температуру платы в фактическом корпусе. Если модуль заметно перегревается или выходное напряжение проседает, уменьшите ток нагрузки и улучшите охлаждение или проводку.
Примеры применения
USB-выход от аккумулятора
HW-318 может питать 5-вольтовое USB-устройство от защищённой аккумуляторной сборки, максимальное напряжение которой не превышает 40 В. Вольтметр помогает следить за напряжением, но отключение при разряде должен выполнять отдельный защитный узел.
Питание в мастерской
Модуль добавляет управляемый USB-A выход к стабилизированному блоку питания или лабораторной DC-шине. Дисплей позволяет быстро проверить входное напряжение перед подключением гаджета или тестового устройства.
Встроенный USB-порт в транспорте
HW-318 можно установить в 12- или 24-вольтовую систему для питания навигатора, фонаря или другого 5-вольтового USB-потребителя. Требуются отдельные предохранитель, защита от выбросов напряжения, изоляция платы и вентиляция.
Резервное 5-вольтовое питание
Защищённый DC-источник в пределах 6,5–40 В можно использовать для временного питания USB-фонаря, средств связи или другого совместимого оборудования при отсутствии электросети.
Ограничения и безопасность
Не перепутайте полярность
Подавайте плюс только на IN+, а минус — на IN−. Проверяйте подключение до включения: обратная полярность может повредить модуль и USB-устройство.
Не превышайте 40 В на входе
Учитывайте максимальное напряжение полностью заряженного аккумулятора, колебания блока питания и импульсы в бортовой сети. Ни в одном режиме входное напряжение не должно выходить за пределы 6,5–40 В.
Не полагайтесь на индикатор как на защиту батареи
LED-вольтметр показывает входное напряжение, но не отключает нагрузку автоматически. Для аккумуляторной системы используйте совместимые BMS, контроллер заряда и защиту от чрезмерного разряда.
Контролируйте нагрев
Ток до 2 А является верхним заявленным значением. Для продолжительной работы проверьте температуру в реальных условиях, не закрывайте плату в герметичном корпусе без теплового запаса и уменьшите нагрузку при чрезмерном нагреве.
Это модуль для встраивания
Открытая плата не имеет механической, пылевой или влагозащиты готового адаптера. Изолируйте контакты, зафиксируйте провода и установите входную защиту в соответствии с источником и сечением проводки.
Альтернативы для быстрой зарядки
Если требуется USB-A с поддержкой QC и других протоколов быстрой зарядки, для источников в пределах 6–32 В можно сравнить MH-KC24 и ZK QC-mini. Для источников 10–32 В также доступен CTP01 с USB-A. Для каждого варианта отдельно проверьте входной диапазон, поддерживаемые протоколы и требуемую мощность.
Для USB Type-C и Power Delivery рассмотрите понижающий модуль U1E PD65W. У него другой рабочий диапазон, и как понижающий преобразователь он не формирует выходное напряжение выше входного.
FAQ
Можно ли заряжать смартфон от HW-318?
HW-318 подаёт 5 В через USB-A, поэтому может питать или заряжать совместимое устройство в пределах доступного тока. Скорость зависит от гаджета и кабеля; этот 5-вольтовый выход не заменяет режимы QC или USB Power Delivery.
Можно ли подключить аккумулятор с номиналом 36 В?
Только если фактическое напряжение аккумулятора, в том числе сразу после полной зарядки, не превышает 40 В. Некоторые 36-вольтовые сборки заряжаются выше этого предела, поэтому ориентируйтесь не на номинал, а на максимальное напряжение конкретной батареи.
Можно ли непрерывно получать 2 А?
Два ампера — заявленный верхний предел. Безопасный продолжительный ток зависит от входного напряжения, кабелей, вентиляции и температуры, поэтому проверяйте готовую сборку под нагрузкой и оставляйте тепловой запас.
Защищает ли вольтметр аккумулятор от глубокого разряда?
Нет. Дисплей только показывает входное напряжение. Автоматическое отключение и защиту аккумулятора должны обеспечивать отдельные совместимые узлы.
Почему на USB-выходе нет питания?
Проверьте входное напряжение и полярность, надёжность клемм и состояние индикатора, а затем убедитесь, что USB-выход включён отдельной кнопкой. Если напряжение проседает после подключения, проверьте источник, провода, кабель и ток нагрузки.
