Кратко об U1E PD65W
U1E PD65W — понижающий DC-DC модуль для создания USB-C источника питания или зарядного порта от постоянного напряжения 8–30 В. Модуль согласовывает выходной режим с совместимым устройством и поддерживает мощность до 65 Вт.
Ключевые характеристики
- Тип преобразователя
- понижающий DC-DC (buck)

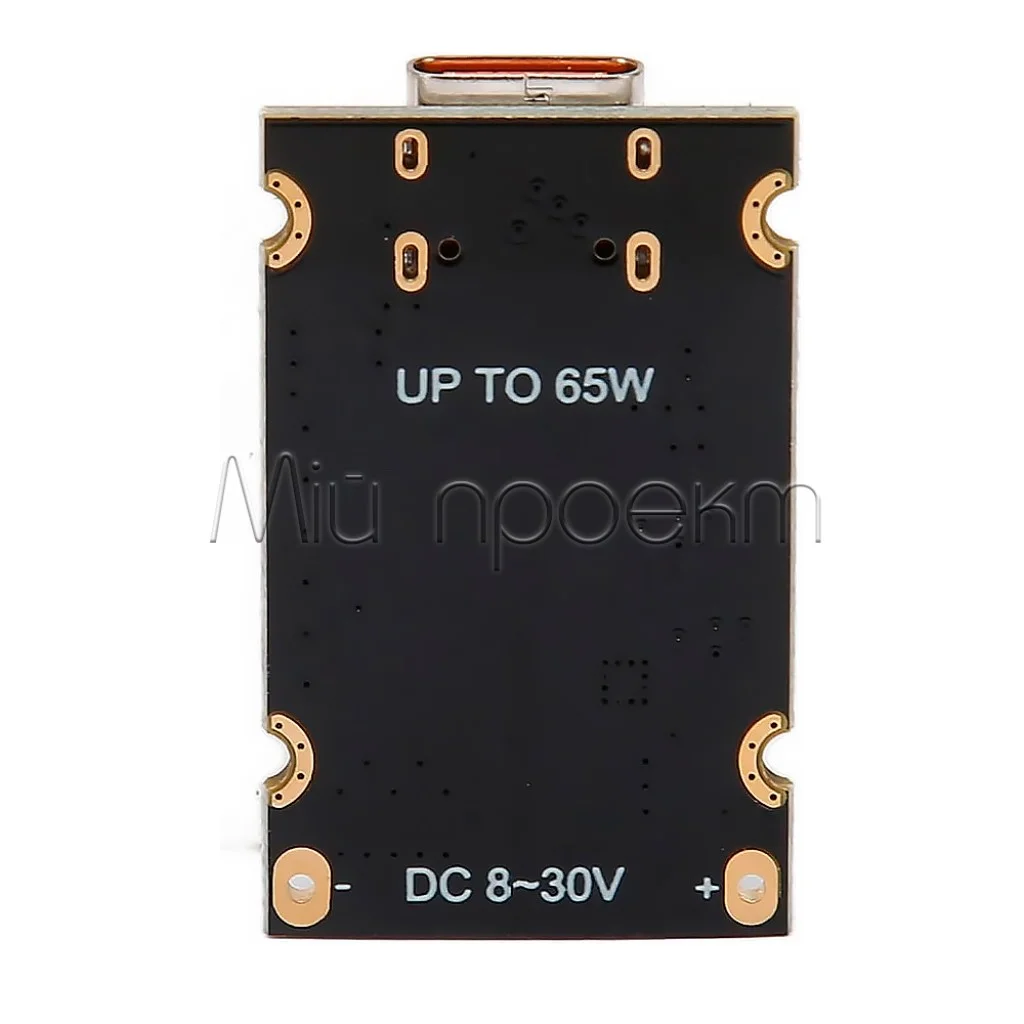

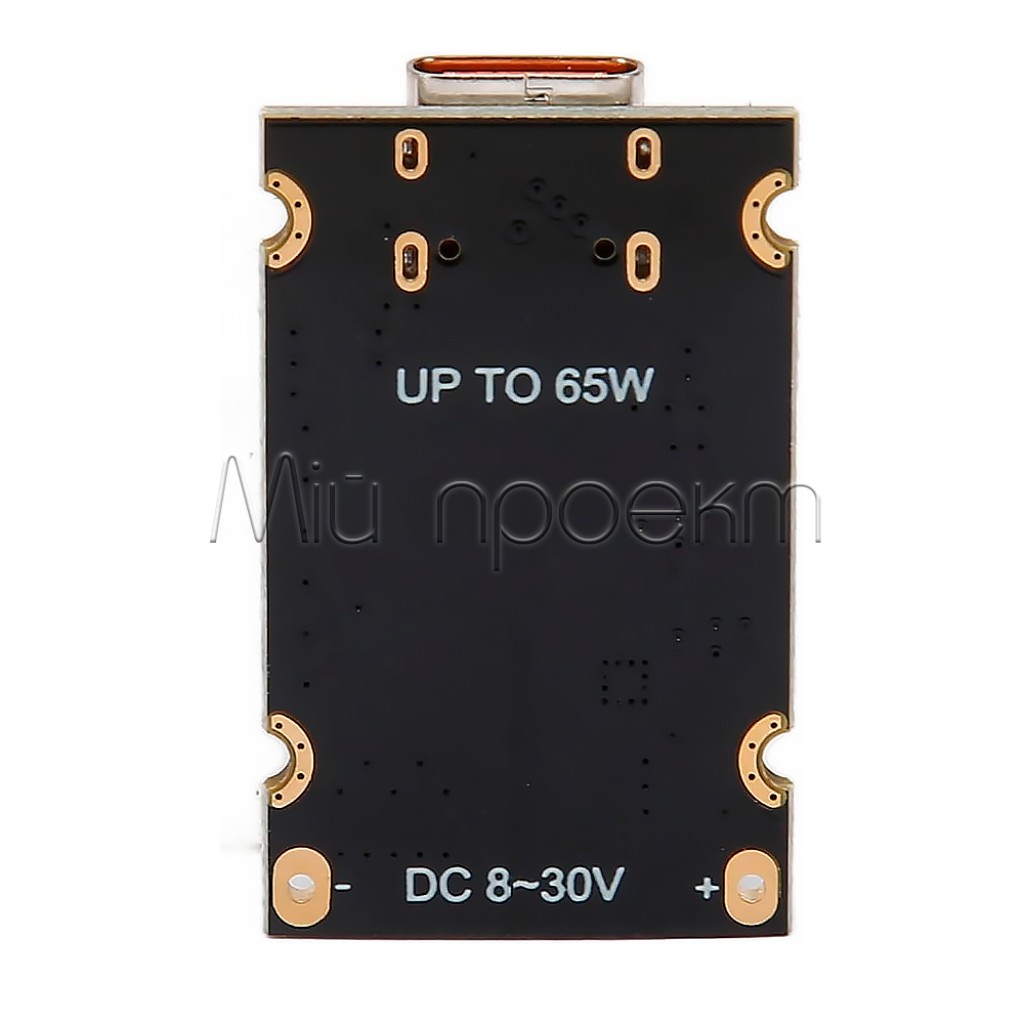

- Входное напряжение
- 8–30 В DC
- Максимальная выходная мощность
- до 65 Вт
- Выходные профили
- 5 В / 3 А; 9 В / 3 А; 12 В / 3 А; 20 В / 3,25 А
- Выходной разъём
- USB Type-C
- Протоколы
- BC1.2, Apple, QC2.0, QC3.0, FCP, SCP, AFC, PE+1.1, PE+2.0, PD2.0, PD3.1
- Эффективность
- 92–97 %
- Защита
- от короткого замыкания и перегрузки на выходе, от перегрева

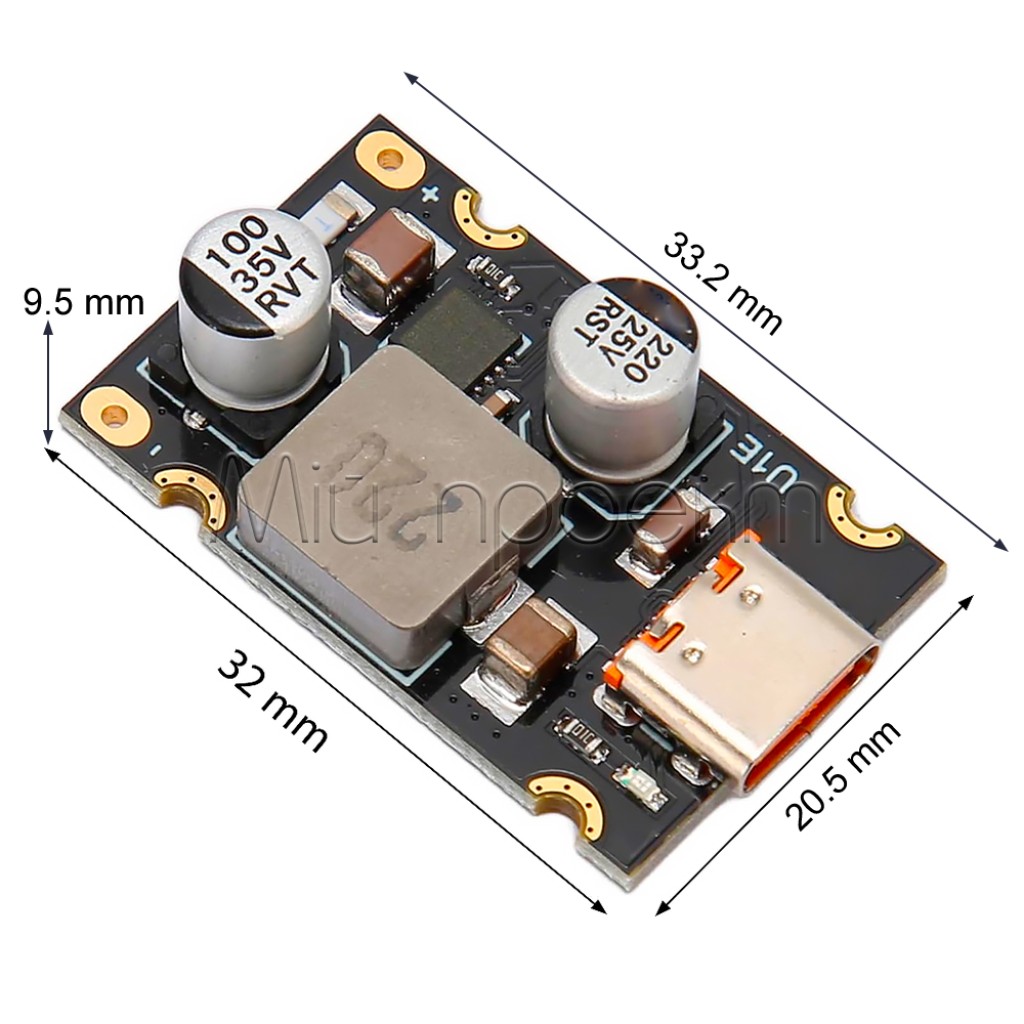

- Размеры модуля
- 33,2 × 20,5 × 9,5 мм
Подробное описание и особенности
Как формируется выходное напряжение
После подключения USB-C устройство запрашивает совместимый профиль питания, а U1E PD65W формирует соответствующее более низкое напряжение из входной DC-шины. Поддержка нескольких протоколов позволяет использовать модуль со смартфонами, планшетами, ноутбуками и другими нагрузками, но фактический режим определяется общими возможностями модуля, кабеля и подключённого устройства.
Что определяет доступную мощность
Значение 65 Вт соответствует предельному режиму 20 В / 3,25 А. Для него необходимы достаточно высокое входное напряжение, источник соответствующей мощности, короткие входные проводники достаточного сечения, USB-C кабель на необходимый ток и отвод тепла. При более низком входном напряжении доступны только те выходные профили, напряжение которых ниже фактического напряжения источника.
Монтаж в готовое устройство

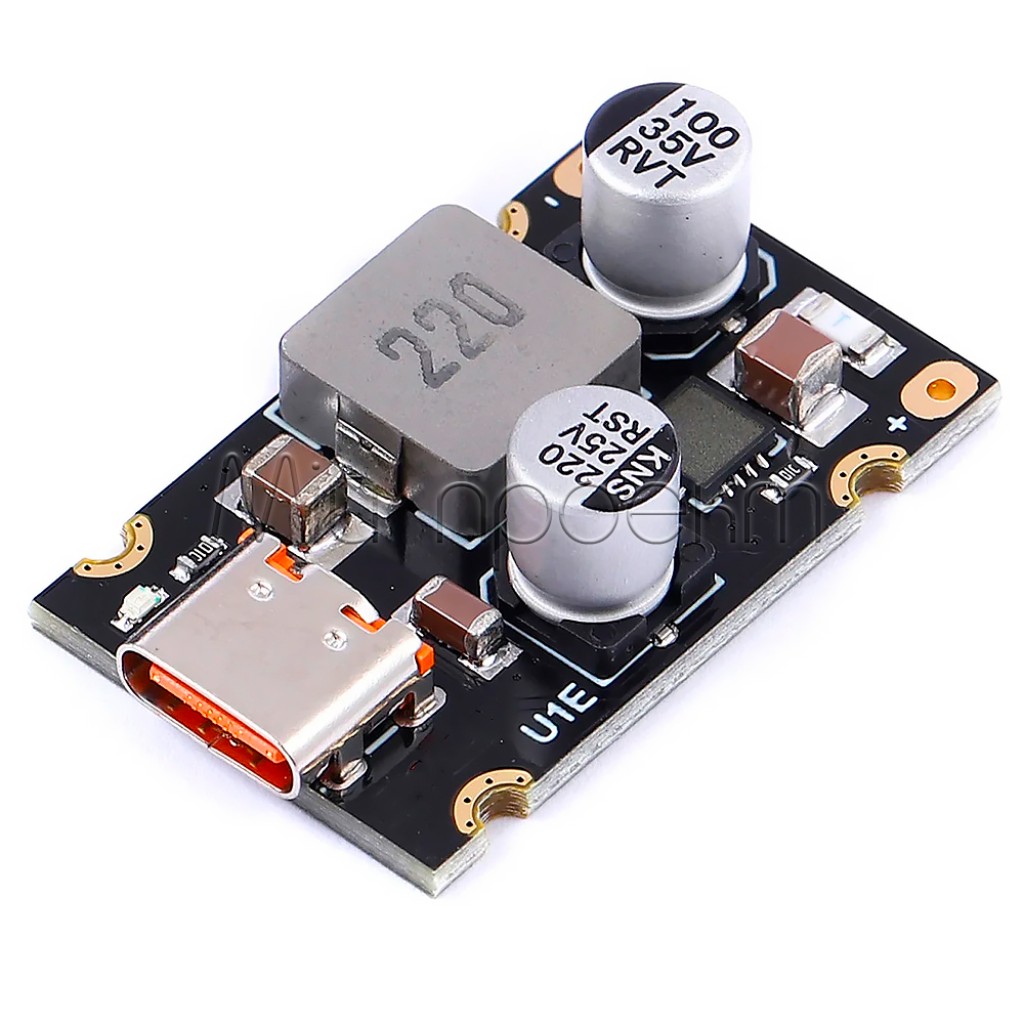

Компактная плата подходит для встраивания в настольный адаптер, автомобильный зарядный узел, аккумуляторную систему или лабораторный стенд. Открытое исполнение требует изоляции от металлических частей корпуса, фиксации проводов и свободного доступа воздуха к компонентам.
Подойдёт / не подойдёт
Подойдёт
- для USB-C зарядного выхода от стабилизированной DC-шины 8–30 В;
- для 24-вольтовых аккумуляторных и стационарных систем, когда требуются профили до 20 В;
- для автомобильного USB-C узла, если достаточно профилей, напряжение которых ниже фактического напряжения бортовой сети;
- для DIY-проектов со смартфонами, планшетами, ноутбуками и другими устройствами, совместимыми с перечисленными протоколами.
Не подойдёт
- для получения 20 В от источника 12 В;
- для прямого питания от одного Li-ion или Li-Po элемента;
- для зарядки аккумуляторной сборки — модуль работает как выходной DC-DC преобразователь, а не как контроллер зарядки;
- для нагрузки с фиксированным напряжением без совместимого протокольного согласования, если требуется режим выше базового;
- для длительной работы на предельной мощности в герметичном корпусе без проверки температуры.
Примеры применения
Настольный USB-C адаптер
Стабилизированный DC-источник с напряжением выше требуемого выходного профиля питает модуль, а U1E PD65W обеспечивает согласованный USB-C выход для совместимого гаджета.
Зарядный порт в 24-вольтовой системе
Модуль можно встроить в аккумуляторную или резервную систему с DC-шиной в пределах 8–30 В. Источник, защита и проводка должны выдерживать потребление при выбранной нагрузке.
Автомобильный USB-C выход
В 12-вольтовой бортовой сети модуль может работать с профилями, напряжение которых не превышает фактическое входное напряжение. Для ноутбука, запрашивающего 20 В, требуется другое решение с повышением напряжения.
Подключение
Выберите источник
Напряжение источника должно находиться в пределах 8–30 В и быть выше требуемого выходного напряжения. Его мощности должно хватать для нагрузки с учётом потерь преобразования.
Проверьте полярность
Подключайте плюс и минус только к соответствующим входным контактам. Перед включением проверьте монтаж мультиметром и убедитесь, что плата не касается токопроводящего корпуса.
Подключите совместимый USB-C кабель
Кабель должен поддерживать необходимые ток и мощность. Для первого запуска используйте умеренную нагрузку и проверьте согласованное выходное напряжение.
Проверьте работу под нагрузкой
Постепенно увеличивайте нагрузку, контролируя входное и выходное напряжение, стабильность питания и нагрев модуля.
Ограничения и безопасность
Соблюдайте полярность и входной диапазон
Обратная полярность или напряжение свыше 30 В может повредить модуль и подключённое оборудование. Проверяйте источник перед подачей питания.
Понижающая топология не формирует напряжение выше входного
Не рассчитывайте получить 20-вольтовое выходное напряжение от 12-вольтового источника. Если устройство не получает запрошенный профиль, сначала проверьте напряжение источника, кабель и поддерживаемые нагрузкой протоколы.
Предельная мощность требует проверки условий
Режим до 65 Вт доступен не во всём входном диапазоне. Не допускайте просадки входного напряжения, используйте провода соответствующего сечения и контролируйте температуру.
Не закрывайте плату без вентиляции
При значительной нагрузке компоненты нагреваются. Перед длительной работой проверьте тепловой режим в фактическом корпусе и обеспечьте отвод тепла.
Альтернатива для низковольтного аккумулятора
Если источником служит один Li-ion или Li-Po элемент и достаточно USB Type-A с QC2.0/QC3.0 или Huawei FCP, подойдёт повышающий USB-преобразователь на TPS61088. Он не заменяет USB Power Delivery и требует отдельных контроллера зарядки и защиты аккумулятора.
FAQ
Можно ли получить 20 В от автомобильных 12 В?
Нет. U1E PD65W только понижает напряжение, поэтому для 20-вольтового профиля требуется входной источник с напряжением выше 20 В.
Всегда ли модуль выдаёт 65 Вт?
Нет. Мощность до 65 Вт доступна в предельном профиле 20 В / 3,25 А при достаточном входном напряжении, мощности источника, пропускной способности кабеля и надлежащем охлаждении.
Почему устройство заряжается не в ожидаемом режиме?
Режим определяется общей поддержкой протоколов модулем и устройством, напряжением входного источника и возможностями USB-C кабеля. Проверьте эти условия и измерьте фактическое выходное напряжение под нагрузкой.
Можно ли подключить модуль непосредственно к солнечной панели?
Используйте стабилизированную DC-шину или соответствующий контроллер между панелью и модулем. Вход U1E PD65W должен оставаться в пределах 8–30 В без опасных перенапряжений и просадок.
