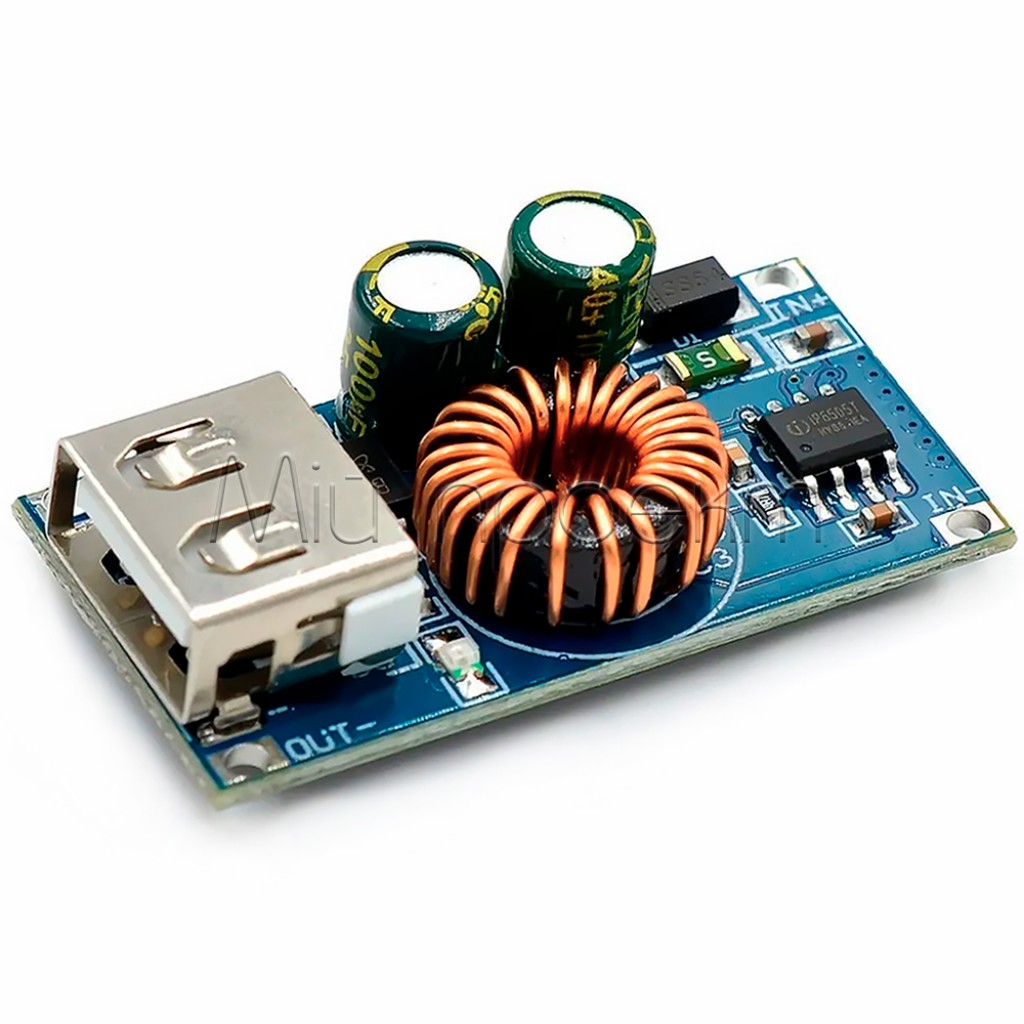

Кратко о ZK QC-mini
ZK QC-mini — компактный понижающий DC-DC модуль для создания порта питания и быстрой зарядки USB-A от источника постоянного напряжения 6–32 В. Без согласования с подключенным устройством модуль выдает 5 В, а совместимый протокол может автоматически установить выходное напряжение в пределах 3–12 В.
Ключевые характеристики
- Вход
- 6–32 В DC
- Выход
- 5 В по умолчанию; 3–12 В после активации быстрой зарядки
- Максимальная мощность
- до 24 Вт
- Эффективность преобразования
- 90–97 %
- Выходной разъем
- USB-A female
- Протоколы и профили
- BC1.2, Apple, Samsung, QC2.0, QC3.0, MTK PE1.1 / PE2.0, Huawei FCP, Spreadtrum SFCP

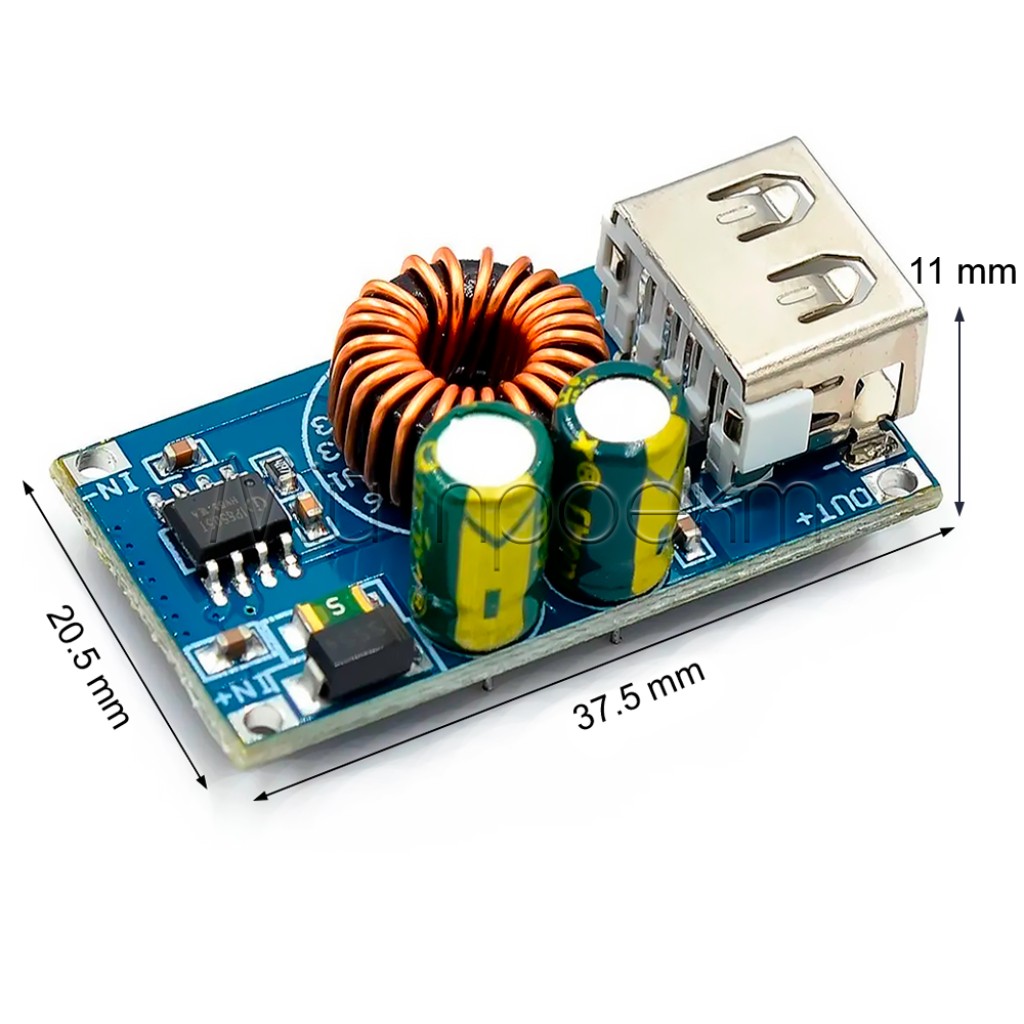

- Размеры модуля
- 37 × 20 × 10 мм
- Вес
- 7,5 г
Подробное описание и особенности
Как работает преобразование
ZK QC-mini понижает входное постоянное напряжение и подает питание через USB-A. Это понижающий, а не повышающий преобразователь, поэтому он не может сформировать выходное напряжение выше доступного на входе. Для режимов 9 или 12 В источник должен обеспечивать соответствующее напряжение с запасом и не проседать под нагрузкой.
Выход запускается с безопасного базового уровня 5 В. Повышенный режим активируется автоматически только после согласования с совместимым потребителем; ручного регулятора выходного напряжения на модуле нет.
Совместимость с протоколами зарядки
Модуль поддерживает QC2.0, QC3.0, BC1.2, профили Apple и Samsung, MTK PE1.1 / PE2.0, Huawei FCP и Spreadtrum SFCP. Для Huawei заявлен FCP без режима Mate 9 SCP. Фактические напряжение и мощность определяются общей совместимостью модуля, устройства, кабеля и источника питания. Устройство без поддержки Quick Charge не получает преимуществ быстрого режима QC.[1]
Работа под нагрузкой
Компенсация падения напряжения на линии помогает уменьшить влияние сопротивления USB-кабеля. При этом длинный или тонкий кабель, слабый источник либо недостаточное входное напряжение могут ограничить режим зарядки независимо от возможностей платы.
Предусмотрена защита от повышенного и пониженного входного напряжения, превышения входного тока, превышения выходного тока, короткого замыкания на выходе и перегрева. Эти функции снижают риск аварийного режима, но не заменяют правильную полярность, входной предохранитель, изоляцию и вентиляцию.
Подойдет / не подойдет
Подойдет
- для добавления выхода USB-A к стабилизированному источнику 6–32 В DC;
- для компактных зарядных узлов с QC2.0/QC3.0 и другими заявленными протоколами;
- для питания USB-устройств от защищенного аккумуляторного блока;
- для модернизации бытового блока питания или панели с соблюдением электробезопасности;
- для питания видеорегистратора или другого совместимого USB-потребителя.
Не подойдет
- как повышающий преобразователь, когда требуется выходное напряжение выше входного;
- как контроллер заряда, BMS или защита аккумуляторных элементов;
- для устройств, которым требуются USB-C Power Delivery или мощность свыше 24 Вт;
- для прямого подключения к источнику, который может выйти за пределы 6–32 В;
- для гарантированной поддержки Huawei Mate 9 SCP.
Примеры применения
USB-порт в устройстве с питанием 12 В
Модуль можно встроить в корпус блока питания, панель или переносной прибор, если вход стабилизирован, защищен предохранителем и имеет достаточный запас мощности.
Автономный аккумуляторный блок
ZK QC-mini формирует USB-выход от защищенной батарейной системы с напряжением 6–32 В. Зарядку аккумуляторов, балансировку и отсечку по разряду должны выполнять отдельные узлы.
Солнечная система
Модуль можно установить после контроллера или стабилизированной DC-шины. Напряжение на его входе при любых режимах освещения и нагрузки должно оставаться в рабочих пределах.
Питание видеорегистратора
USB-устройство с питанием 5 В можно подключать через соответствующий кабель, предварительно проверив потребление, качество фильтрации и нагрев модуля.
Подключение
Подготовьте источник
Используйте стабилизированный источник 6–32 В DC. Убедитесь, что его напряжение и доступная мощность соответствуют требуемому режиму даже под нагрузкой.
Обесточьте схему и подключите вход
Подключите плюс и минус к соответствующим контактам платы. Не подавайте питание, пока не проверены полярность, пайка и отсутствие короткого замыкания.
Проверьте базовый выход
До подключения ценного устройства проконтролируйте базовые 5 В на USB-выходе. Для автомобильной или другой импульсной сети предусмотрите входной предохранитель и защиту от выбросов напряжения.
Подключите совместимое устройство
Модуль самостоятельно согласует поддерживаемый режим зарядки. Не ожидайте 9 или 12 В без совместимого протокола и достаточного входного напряжения.
Проверьте работу под нагрузкой
Проконтролируйте напряжение, ток и нагрев в конечном корпусе. При заметном перегреве уменьшите нагрузку или улучшите вентиляцию.
Ограничения и безопасность
Соблюдайте полярность и предел входного напряжения
Обратная полярность или напряжение свыше 32 В могут повредить модуль. Защита от обратной полярности не заявлена, поэтому проверяйте подключение до подачи питания.
24 Вт — максимальная заявленная мощность
Доступная мощность зависит от входного напряжения, источника, кабеля, согласованного протокола и охлаждения. Не рассчитывайте на непрерывную работу на пределе без проверки температуры в вашем корпусе.
Модуль не заряжает аккумуляторный блок
ZK QC-mini формирует USB-выход, но не управляет зарядом, балансировкой или защитой аккумуляторов. Для батарейной системы необходимы отдельные совместимые контроллеры.
Оставьте монтажный запас
Размеры модуля составляют 37 × 20 × 10 мм. В корпусе предусмотрите дополнительное место для пайки, проводов, USB-штекера, изоляции и циркуляции воздуха.
FAQ
Будет ли модуль заряжать устройство без быстрой зарядки?
ZK QC-mini по умолчанию подает 5 В. Повышенное напряжение появляется только после согласования поддерживаемого протокола, поэтому обычное USB-устройство не должно автоматически получить 9 или 12 В.
Можно ли вручную установить 9 или 12 В?
ZK QC-mini не имеет ручного регулятора: выходное напряжение изменяется автоматически по команде совместимого потребителя или QC-триггера.
Можно ли подключить модуль к автомобильной сети 12 или 24 В?
Модуль работает от 6–32 В DC, но в автомобиле необходимо ограничить выбросы напряжения, установить предохранитель и не допускать превышения 32 В на входе. Это плата для встраивания, а не готовый защищенный автомобильный адаптер.
Почему смартфон остается в режиме 5 В?
Причиной может быть несовместимый протокол, недостаточные входное напряжение или мощность, просадка источника либо неподходящий кабель. Проверяйте каждое звено системы под нагрузкой.
Поддерживает ли модуль USB-C Power Delivery?
ZK QC-mini имеет выход USB-A, а Power Delivery не входит в заявленный перечень протоколов. Для USB-C PD требуется другой преобразователь.
Совместимые товары и альтернативы
Для настройки зарядного узла можно использовать QC-триггер LX-QC01 на 9/12 В, чтобы запросить фиксированный режим от выхода QC2.0/QC3.0, или USB-тестер KCX-017 для контроля напряжения и тока в его рабочем диапазоне.
Если требуются USB Type-C и Power Delivery, рассмотрите понижающий модуль U1E PD65W с USB Type-C и отдельно сверьте его входные условия с вашим источником.
Документы и источники
- Qualcomm Technologies — часто задаваемые вопросы о Qualcomm Quick Charge: совместимость Quick Charge и поведение устройств без поддержки QC.
