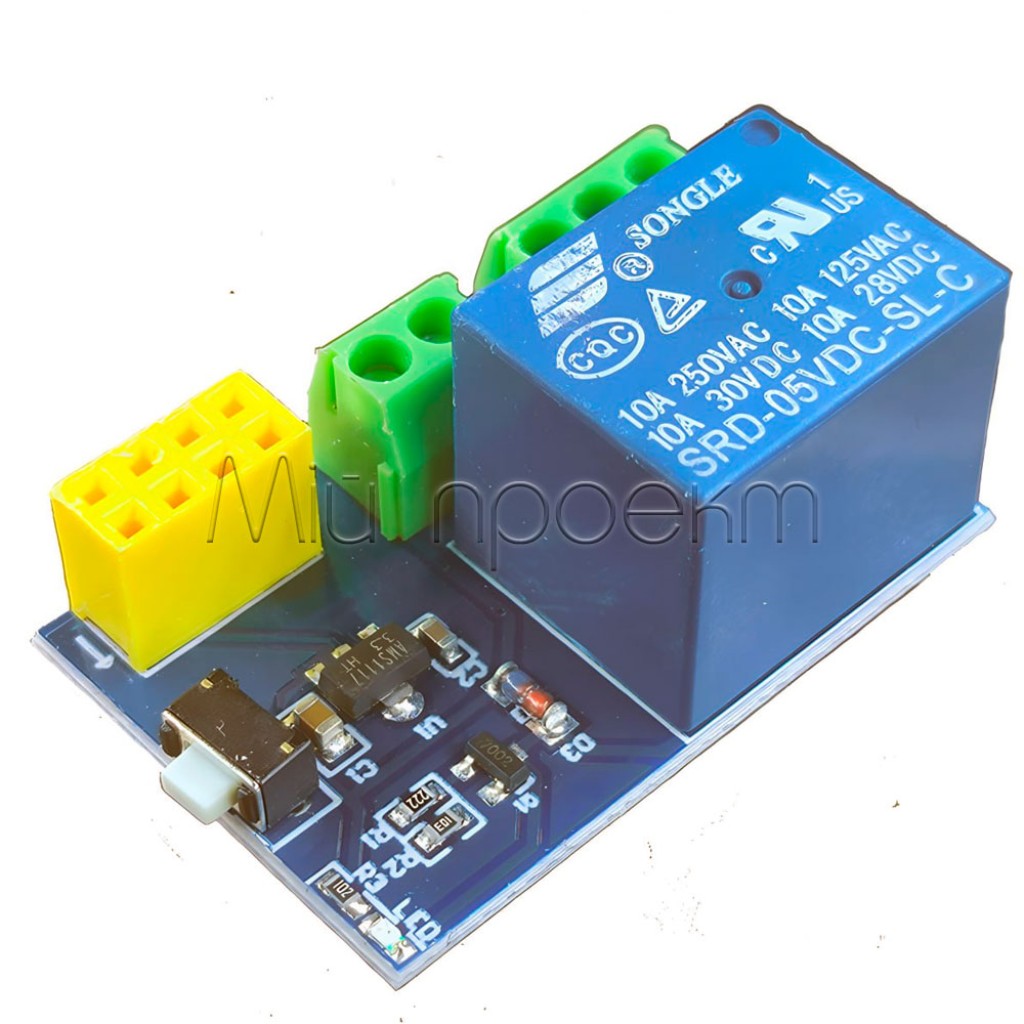

Кратко о релейном модуле для ESP-01S
Одноканальный релейный модуль 5 В для ESP8266 ESP-01S позволяет управлять одной внешней нагрузкой по командам Wi-Fi-контроллера. Плата оснащена разъёмом для ESP-01S и механическим реле, поэтому подходит для самодельных выключателей, таймеров и узлов домашней автоматизации.
Ключевые характеристики
- Тип
- релейная плата-основа для ESP8266 ESP-01S
- Количество каналов
- 1
- Питание платы
- 5 В DC
- Управляющий модуль
- ESP-01S, устанавливается отдельно
- Беспроводная связь
- Wi-Fi 2,4 ГГц через установленный ESP-01S[1]
- Максимальная нагрузка
- 10 А при 250 В AC; это предельное значение, а не универсальный длительный режим

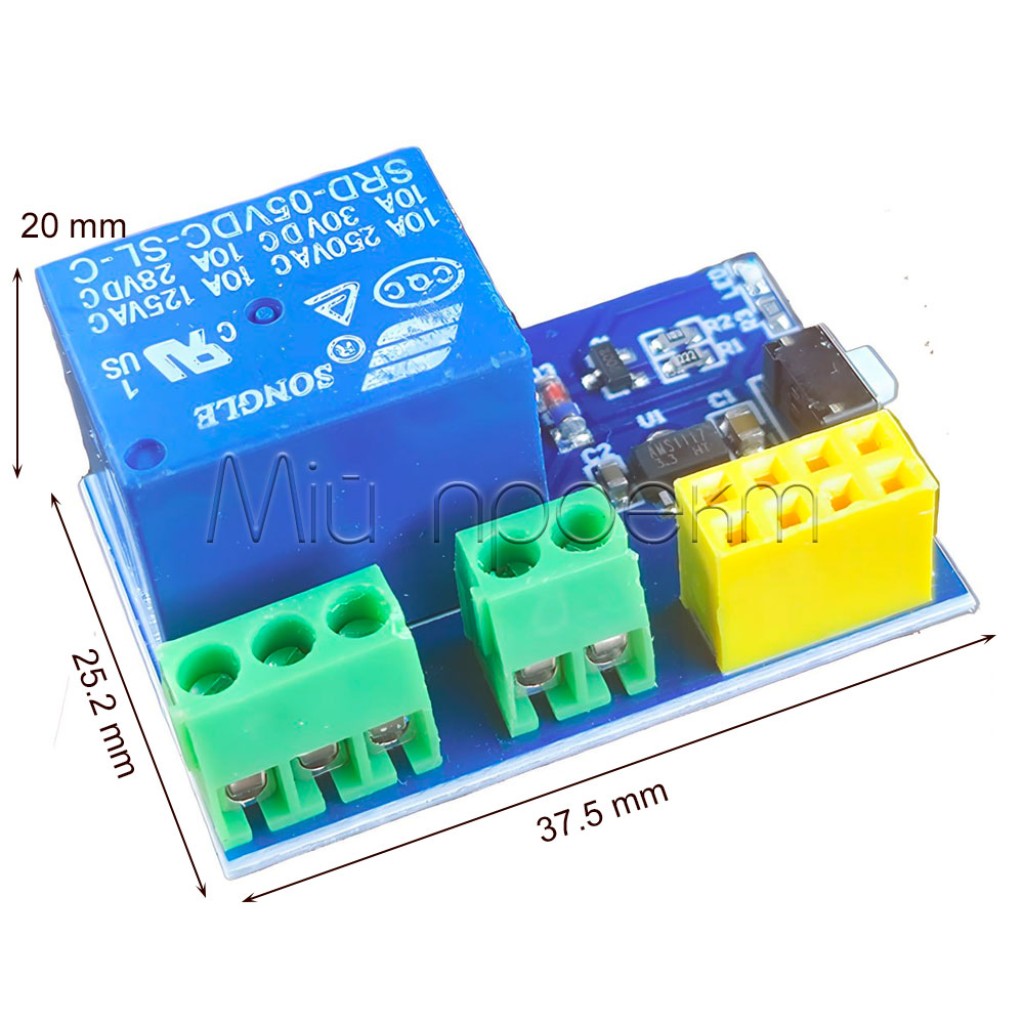

- Размеры платы
- 37,5 × 25,2 × 20 мм
- Режим переключения
- включение или выключение одной цепи
Подробное описание и особенности
Wi-Fi-управление зависит от прошивки
ESP-01S выполняет программную логику: подключается к сети, принимает команды и переключает реле. Способ управления — локальный веб-интерфейс, MQTT, система автоматизации или собственный протокол — определяется установленной прошивкой. Релейная плата не является программатором и сама по себе не создаёт готовое приложение.
Реле переключает отдельную цепь
Контактная группа не формирует выходное напряжение, а только замыкает или размыкает внешнюю цепь. Источник питания нагрузки подбирают отдельно. Это позволяет управлять нагрузкой с собственным источником, если её напряжение, рабочий и пусковой ток соответствуют возможностям реле и всего монтажа.
Два разных уровня питания
На вход платы подают стабилизированные 5 В DC. Установленный ESP-01S является 3,3-вольтовым модулем с допустимым напряжением питания 3,0–3,6 В и логическими уровнями 3,3 В.[1] Не подключайте 5 В непосредственно к контактам VCC или GPIO снятого ESP-01S.
Поведение при запуске необходимо проверить
Состояние реле после подачи питания или перезапуска зависит от прошивки и начальных состояний ESP-01S. Перед подключением реальной нагрузки проверьте несколько холодных запусков и перезапусков, чтобы исключить нежелательное кратковременное включение.
Подойдёт / не подойдёт
Подойдёт
- для Wi-Fi-управления одной нагрузкой в режиме «включено/выключено»;
- для локального веб-выключателя, MQTT-узла, таймера или несложной домашней автоматизации;
- для проектов на ESP-01S с собственной проверенной прошивкой;
- для низковольтных и сетевых цепей в пределах подтверждённых параметров и при надлежащем защищённом монтаже.
Не подойдёт
- в качестве готового Wi-Fi-выключателя без ESP-01S, прошивки, источника питания и корпуса;
- для двух или более независимых каналов;
- для ШИМ-регулирования, диммирования или частого быстрого переключения;
- для открытой установки в цепи 230 В;
- для нагрузки, которая не допускает даже кратковременного нежелательного включения без предварительной проверки поведения при запуске.
Примеры применения
Локальный Wi-Fi-выключатель
ESP-01S может принимать команды из локальной сети и переключать освещение или другую совместимую нагрузку. Для сетевой цепи необходимы изолированный корпус, защита и профессиональный монтаж.
Автоматическое управление вентиляцией или поливом
Прошивка может включать вентилятор, насос или клапан по таймеру либо команде системы автоматизации. Пусковой ток двигателя или катушки необходимо проверить отдельно и оставить достаточный запас.
Дистанционный перезапуск низковольтного устройства
Реле может кратковременно разрывать отдельную цепь питания совместимого устройства. Такой сценарий подходит только для оборудования, которое безопасно переносит отключение и автоматически возобновляет работу.
Подключение и запуск
Подготовьте ESP-01S
Загрузите совместимую прошивку отдельным программатором и настройте безопасное состояние управляющего выхода при запуске. Модуль ESP-01S поддерживает программирование через UART.[1]
Установите модуль при отключённом питании
Сверьте ориентацию ESP-01S с разъёмом платы. Не вставляйте и не извлекайте модуль под напряжением.
Подайте 5 В на релейную плату
Подключите стабилизированные 5 В DC к обозначенным входам питания платы, соблюдая полярность. Не подавайте 5 В непосредственно на VCC ESP-01S.
Проверьте переключение без нагрузки
Выполните команды включения и выключения, а затем несколько раз перезапустите узел. Убедитесь, что реле переходит в нужное состояние и не создаёт опасного импульса при запуске.

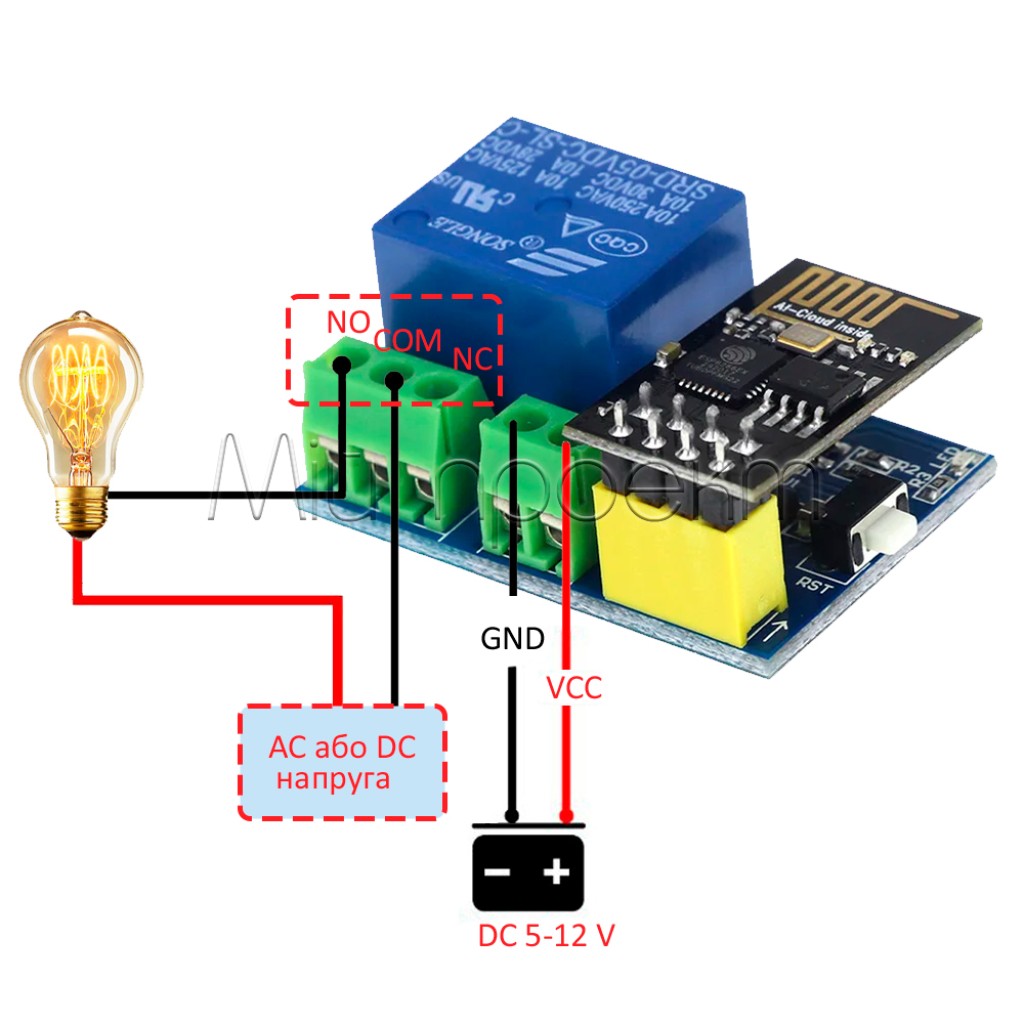

Подключите внешнюю цепь
Полностью обесточьте все источники и подключите нагрузку к контактам реле в соответствии с маркировкой на плате и требуемым состоянием по умолчанию. Добавьте предохранитель и защиту, подобранные для конкретной нагрузки.
Комплектация
- Одноканальная релейная плата 5 В с разъёмом для ESP-01S.
- ESP8266 ESP-01S в комплект не входит и приобретается отдельно.
Совместимые товары и альтернативы
- Для работы платы необходим Wi-Fi-модуль ESP8266 ESP-01/ESP-01S; перед установкой проверьте фактическое исполнение и ориентацию контактов.
- Для загрузки собственной прошивки можно использовать USB-программатор CH340 для ESP-01.
- Если Wi-Fi не требуется и реле должно управляться непосредственно контроллером, более практичной альтернативой будет одноканальный модуль реле 5 В с опторазвязкой.
Ограничения и безопасность
Сетевое напряжение опасно для жизни
Открытая плата не является готовым защищённым сетевым устройством. Для цепей 230 В необходимы негорючий изолированный корпус, защита от прикосновения, надлежащие монтажные расстояния, разгрузка проводов от натяжения и предохранитель. Монтаж сетевой части должен выполнять квалифицированный специалист.
10 А — максимальное, а не универсальное рабочее значение
Допустимая нагрузка зависит от её типа, пускового тока, частоты переключений, клемм, проводов и температуры в корпусе. Для двигателей, насосов, клапанов, трансформаторов, ламп и импульсных блоков питания оставляйте значительный запас или управляйте отдельным контактором.
Не подавайте 5 В на ESP-01S напрямую
Пять вольт предназначены для входа релейной платы. Непосредственное питание ESP-01S или его цифровых входов напряжением 5 В может повредить Wi-Fi-модуль, который работает в системе 3,3 В.[1]
Проверьте состояние после включения и перезапуска
Не подключайте опасную нагрузку, пока не проверено поведение прошивки при запуске. Для нагревателей, движущихся механизмов, насосов и клапанов предусмотрите независимое аварийное отключение.
FAQ
Входит ли ESP-01S в комплект?
Нет. Товар включает релейную плату-основу; ESP-01S приобретается отдельно.
Будет ли реле работать без прошивки?
Релейная плата не выполняет сетевую логику самостоятельно. Для предсказуемой работы установите в ESP-01S совместимую проверенную прошивку с нужным способом управления.
Можно ли питать ESP-01S от тех же 5 В?
Подключайте 5 В только к предусмотренному входу релейной платы. Не подавайте это напряжение непосредственно на VCC установленного или отдельного ESP-01S.
Можно ли коммутировать 230 В?
Максимальное значение для контактов составляет 10 А при 250 В AC, но открытая плата требует профессионального монтажа, закрытого корпуса, предохранителя и запаса по току. Значение 10 А не следует считать универсальным длительным режимом для любой нагрузки.
Поддерживает ли модуль диммирование или регулирование скорости?
Нет. Механическое реле предназначено для дискретного переключения «включено/выключено», а не для ШИМ или частого быстрого переключения.
Почему нагрузка может кратковременно включиться при запуске?
Начальное состояние зависит от прошивки и режима загрузки ESP-01S. Проверьте холодный запуск и перезапуск без силовой нагрузки и задайте безопасное состояние в программе.
Документы и источники
- Ai-Thinker, ESP-01S Specification V1.1 — питание 3,0–3,6 В, логические уровни 3,3 В, Wi-Fi 2,4 ГГц, UART и требования к запуску установленного ESP-01S.
