Кратко о программаторе CH340 для ESP-01

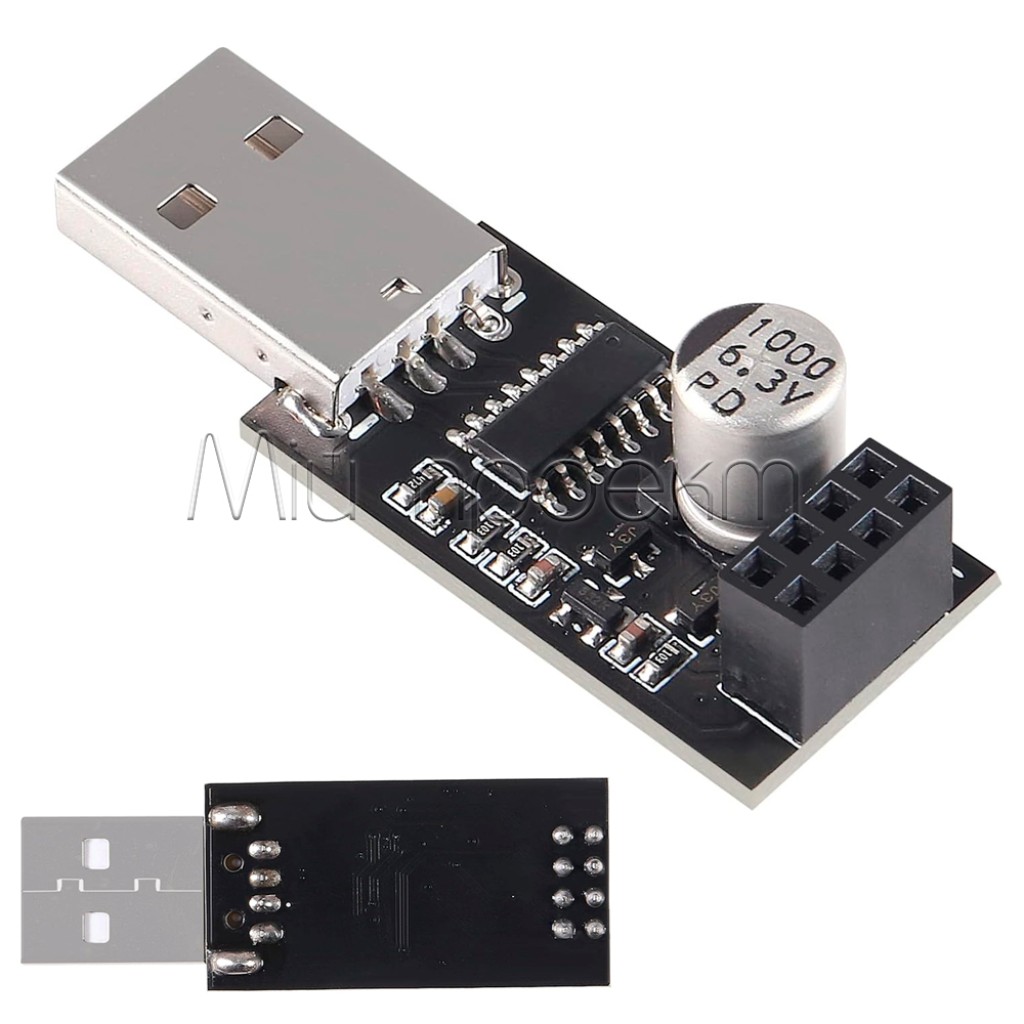

USB-программатор CH340 для ESP-01 соединяет компьютер с модулем ESP8266 через USB-UART: целевой модуль ESP-01 устанавливается в разъём 2×4, а адаптер подключается к USB Type-A. На этой плате CH340 преобразует USB в последовательный интерфейс для прошивки и UART-связи.[1]
Ключевые характеристики
- Назначение
- прошивка и UART-отладка ESP8266 ESP-01
- Чип преобразователя
- CH340
- Интерфейс с компьютером
- USB Type-A

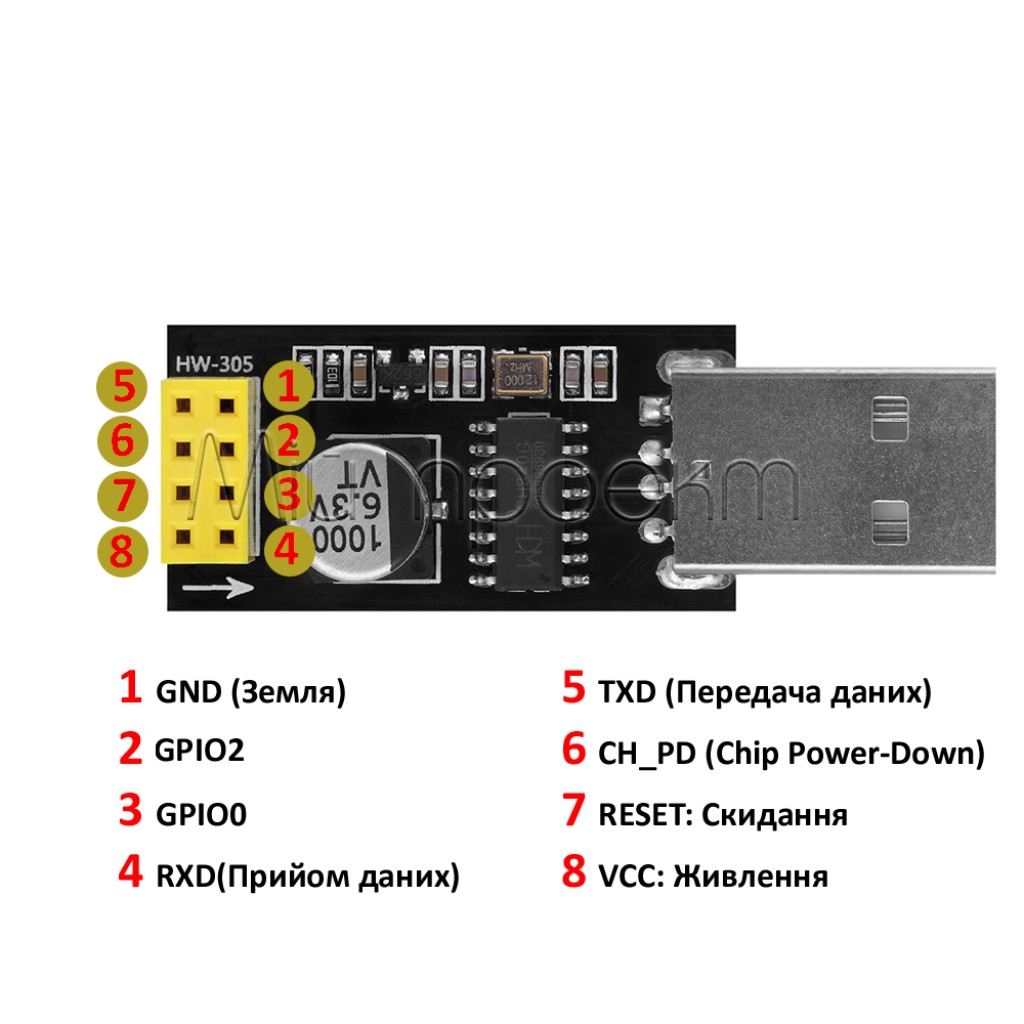

- Разъём для модуля
- 2×4 контакта, формат ESP-01
- Питание ESP-01
- 3,3 В от встроенного регулятора
- UART ESP8266
- логические уровни 3,3 В[3]

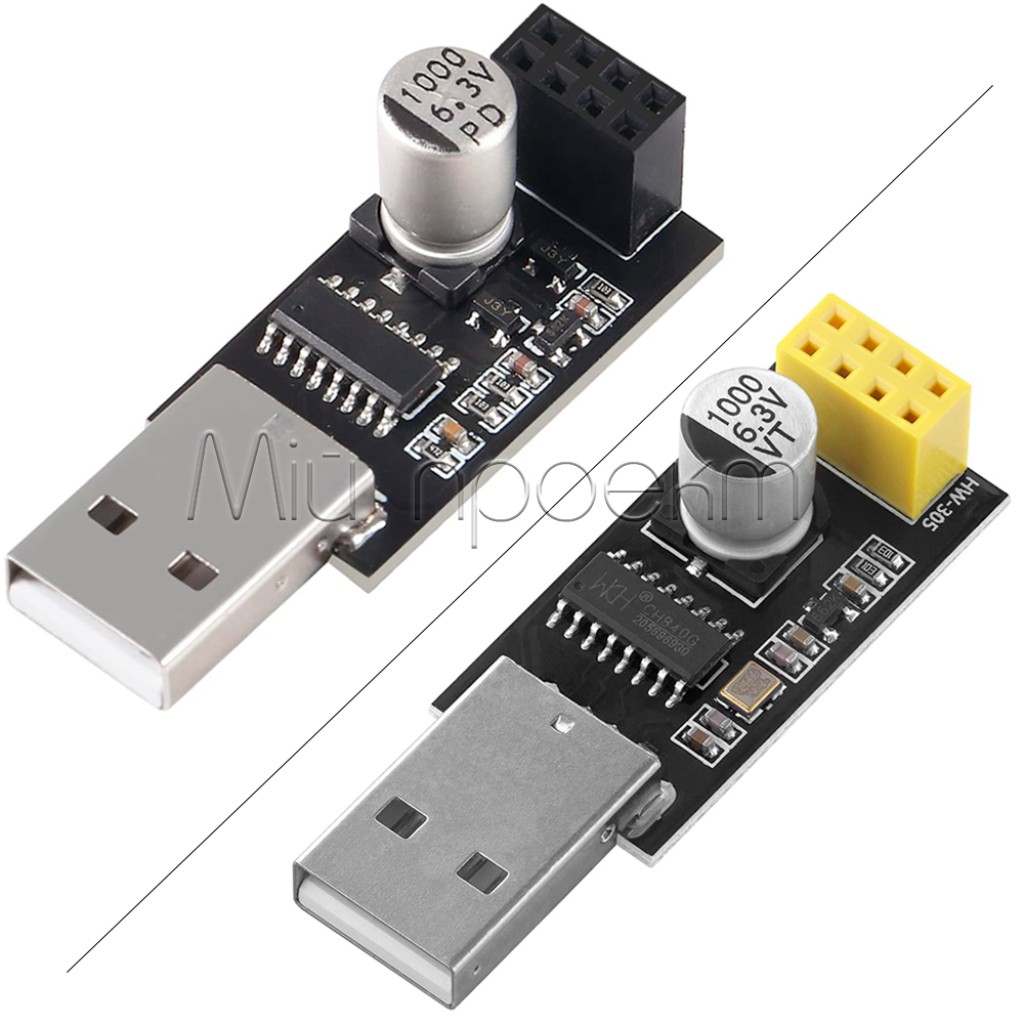

- Имеющееся исполнение
- жёлтая плата; ручное управление GPIO0 для режима прошивки
- Совместимые инструменты
- программы для прошивки ESP8266 через UART, в частности esptool и Arduino IDE

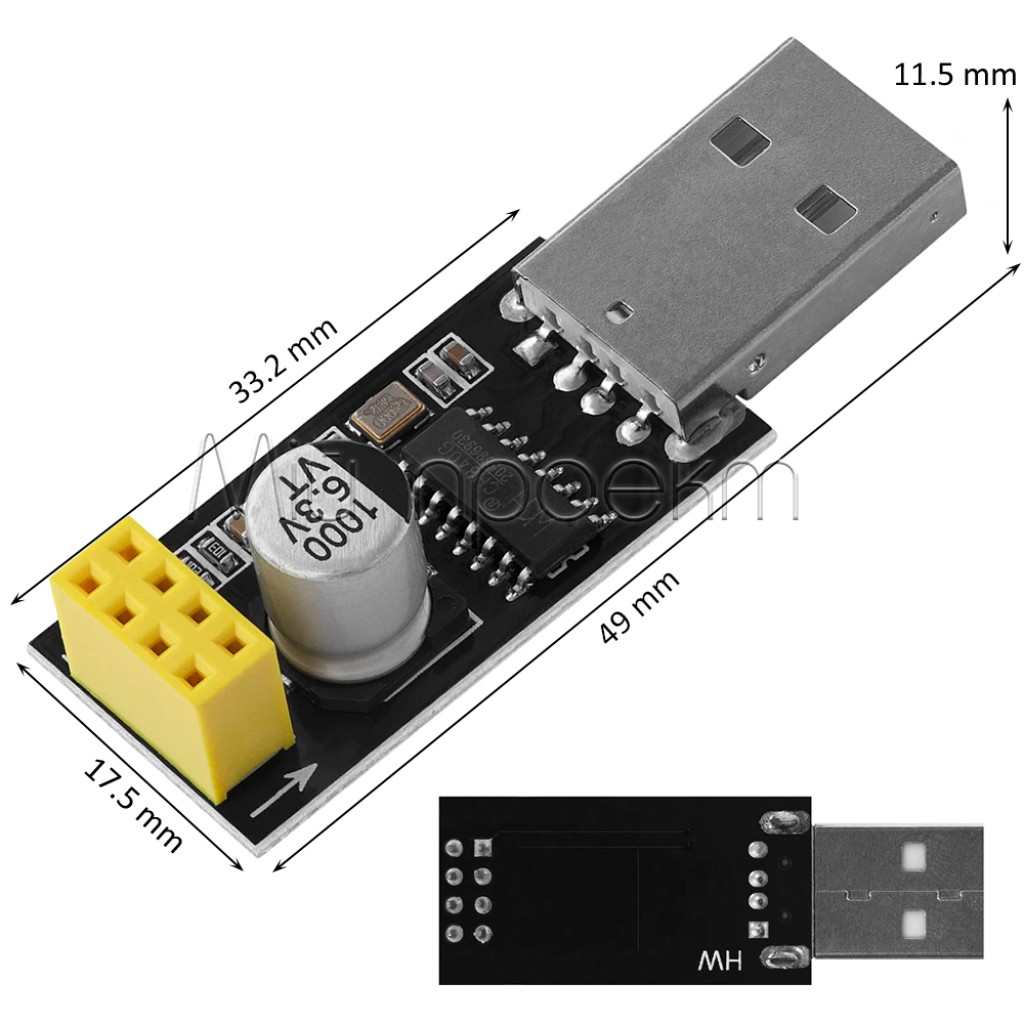

- Размеры платы
- 33,2 × 17,5 мм
Подробное описание и особенности
Мост USB-UART для специального разъёма ESP-01
Программатор не записывает прошивку автономно. Компьютер передаёт данные через CH340, а встроенный UART-загрузчик ESP8266 принимает их и записывает во флеш-память модуля. Разъём 2×4 устраняет необходимость отдельно подключать TX, RX, питание и землю для каждого сеанса.
Плата подаёт на ESP-01 питание 3,3 В. Сам модуль ESP-01 рассчитан на 3,0–3,6 В и требует источника с токовой нагрузочной способностью свыше 300 мА; во время передачи возможны кратковременные пики потребления.[5] Для работы используйте стабильный USB-порт или качественный активный хаб.
Ручной вход в режим прошивки
ESP8266 запускает последовательный загрузчик только тогда, когда GPIO0 имеет низкий уровень во время сброса. Если GPIO0 остаётся в высоком состоянии, модуль выполняет уже записанную программу, а утилита прошивки не устанавливает связь.[2]

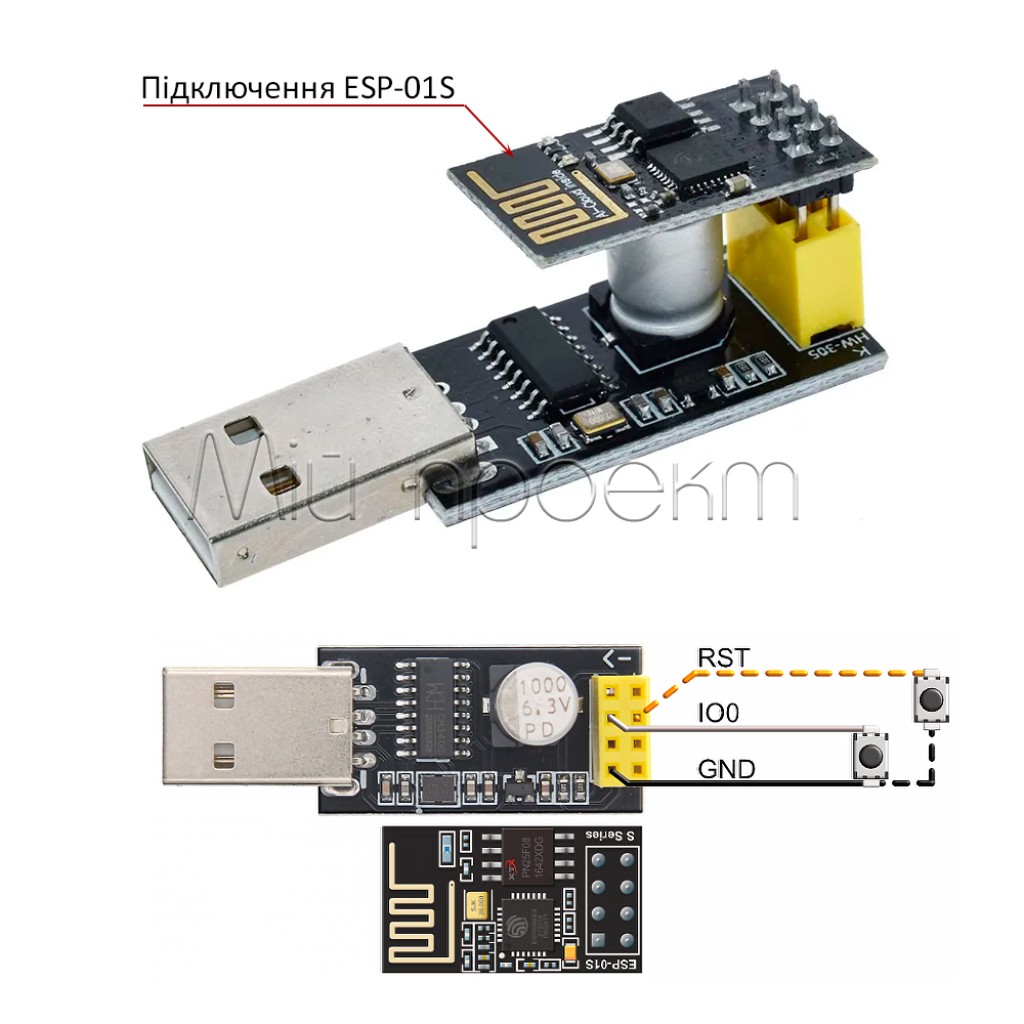

Для жёлтого исполнения может потребоваться временное соединение GPIO0 с GND или отдельная кнопка между этими контактами. Перед доработкой обесточьте плату, сверьте обозначения и проверьте нужные точки мультиметром. После записи отсоедините GPIO0 от GND и перезапустите ESP-01 для обычной работы.
Драйвер и программное обеспечение
CH340 должен появиться в операционной системе как последовательный порт. Если Windows не создала COM-порт, установите VCP-драйвер CH340/CH341 от WCH.[1] В программе прошивки выберите фактический порт и профиль, соответствующий памяти и прошивке установленного ESP-01; не переносите настройки с другой платы ESP8266 автоматически.
Подойдёт / не подойдёт
Подойдёт
- для прошивки ESP8266 ESP-01 с разъёмом 2×4;
- для обновления или восстановления совместимой прошивки через UART;
- для работы с последовательной консолью и AT-командами после обычного запуска ESP-01;
- для эпизодической отладки, когда ручное управление GPIO0 приемлемо.
Не подойдёт
- для ESP-12, NodeMCU и модулей с другой распиновкой или форм-фактором;
- для автоматизированной многократной прошивки без ручного управления режимом запуска;
- в качестве универсального адаптера для произвольных UART-устройств с отдельными TX/RX — для этого удобнее преобразователь CH340G USB-TTL UART;
- когда нужна готовая плата ESP8266 со встроенным USB и большим количеством GPIO — рассмотрите плату NodeMCU ESP8266.
Примеры применения
Подготовка ESP-01 к монтажу
Запишите нужную прошивку в отдельный ESP-01, проверьте запуск и только после этого устанавливайте модуль в готовое устройство. Параметры платы и размер флеш-памяти в программе должны соответствовать фактическому модулю.
UART-диагностика и AT-команды
После выхода из режима прошивки адаптер можно использовать для обмена с ESP-01 через последовательный порт. Скорость терминала выбирайте в соответствии с установленной прошивкой, а не по универсальному значению.
Подключение и прошивка
-
Установите ESP-01 без питания
Отсоедините программатор от USB. Сверьте VCC и GND на плате и модуле, после чего вставьте ESP-01 в разъём 2×4 без смещения и переворачивания.
-
Подготовьте последовательный порт
Подключите программатор к стабильному USB-порту. Убедитесь, что система создала порт CH340, закройте другие программы, которые могут его использовать, и выберите этот порт в средстве прошивки.
-
Включите режим загрузчика
Прижмите GPIO0 к GND и выполните сброс или повторно подайте питание. Если на жёлтой плате нет готовой кнопки, используйте только проверенные точки GPIO0 и GND.[2]
-
Запишите прошивку
Запустите загрузку с параметрами, соответствующими установленному ESP-01. Если запись прерывается, сначала проверьте питание, COM-порт и режим GPIO0; после этого попробуйте более низкую скорость передачи.[4]
-
Вернитесь к обычному запуску
Отсоедините USB, уберите соединение GPIO0 с GND и снова подключите программатор. ESP-01 должен запустить записанную программу; для UART-диагностики откройте порт с параметрами этой прошивки.
Ограничения и безопасность
Проверяйте ориентацию ESP-01
Перевёрнутый или смещённый модуль может получить питание на неправильные контакты. Устанавливайте и извлекайте ESP-01 только при отсоединённом USB.
На стороне ESP8266 допустим только UART 3,3 В
Не подавайте 5-вольтовые TTL-сигналы или уровни стандарта RS-232 на контакты ESP-01. Последовательный загрузчик ESP8266 работает с UART 3,3 В.[3]
Дорабатывайте плату только в обесточенном состоянии
Пайка кнопки или перемычки на подключённой плате может повредить программатор, ESP-01 или USB-порт. Товары со следами пайки не подлежат гарантийному обслуживанию, поэтому сначала проверьте возможность управления GPIO0 без пайки.
Нестабильное питание вызывает ошибки
Повторные сбросы, случайные обрывы записи или сообщения об отсутствии ответа могут быть следствием слабого USB-порта, нестабильных 3,3 В или неправильного режима запуска. Проверяйте напряжение под нагрузкой и не продолжайте работу, если компоненты заметно перегреваются.[4][5]
FAQ
Переводит ли жёлтый программатор ESP-01 в режим прошивки автоматически?
Не рассчитывайте на автоматический переход. GPIO0 нужно удерживать на GND во время сброса или подачи питания, а после записи — отпустить и перезапустить модуль.[2]
Что проверить при ошибке «Failed to connect»?
Проверьте выбранный COM-порт, отсутствие открытого терминала, правильную ориентацию ESP-01, низкий уровень GPIO0 во время сброса и стабильность питания. Если связь нестабильна, попробуйте более низкую скорость прошивки.[4]
Нужен ли драйвер CH340?
Если операционная система уже создала последовательный порт CH340, дополнительная установка не требуется. Если порта нет, для Windows используйте официальный VCP-драйвер CH340/CH341 от WCH.[1]
Можно ли использовать плату как универсальный USB-TTL адаптер?
Плата оптимизирована под фиксированный разъём ESP-01. Для других UART-устройств практичнее использовать преобразователь с отдельно выведенными TX, RX, GND и выбором нужных логических уровней.
Документы и источники
- WCH, техническое описание CH340, версия 3.4 от 12 марта 2025 года — назначение CH340 как преобразователя USB-to-Serial и официальный VCP-драйвер.
- Espressif Systems, Boot Mode Selection — ESP8266 — состояние GPIO0 для UART-загрузчика и обычного запуска.
- Espressif Systems, Serial Connection — ESP8266 — UART 3,3 В и правила последовательного подключения.
- Espressif Systems, Troubleshooting — ESP8266 — причины ошибок соединения, проверка питания и снижение скорости прошивки.
- Ai-Thinker, ESP-01 802.11 b/g/n Wi-Fi Module V1.2 — напряжение питания и требования к току установленного ESP-01.
