Коротко про програматор CH340 для ESP-01

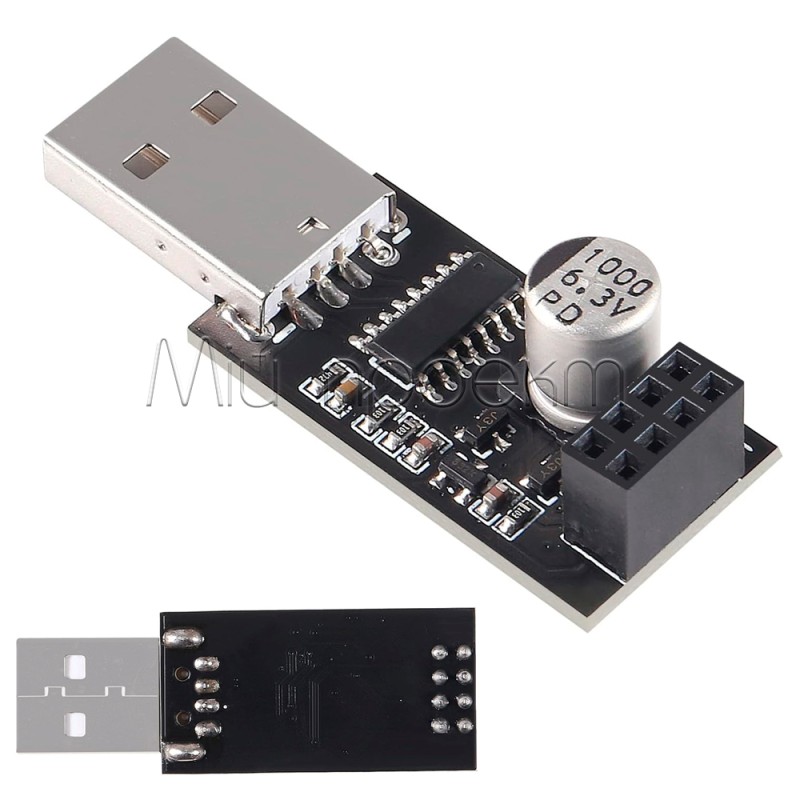

USB-програматор CH340 для ESP-01 з’єднує комп’ютер із модулем ESP8266 через USB-UART: цільовий модуль ESP-01 встановлюється у роз’єм 2×4, а адаптер підключається до USB Type-A. На цій платі CH340 перетворює USB на послідовний інтерфейс для прошивання та UART-зв’язку.[1]
Ключові характеристики
- Призначення
- прошивання та UART-налагодження ESP8266 ESP-01
- Чип перетворювача
- CH340
- Інтерфейс із комп’ютером
- USB Type-A

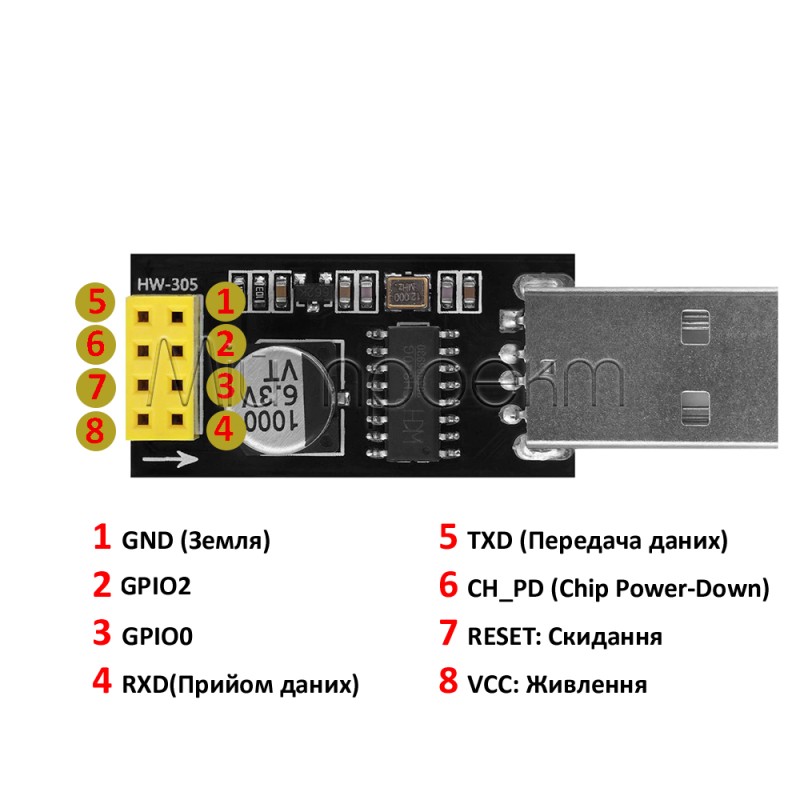

- Роз’єм для модуля
- 2×4 контакти, формат ESP-01
- Живлення ESP-01
- 3,3 В від вбудованого регулятора
- UART ESP8266
- логічні рівні 3,3 В[3]
- Наявне виконання
- жовта плата; ручне керування GPIO0 для режиму прошивання
- Сумісні інструменти
- програми, що прошивають ESP8266 через UART, зокрема esptool та Arduino IDE

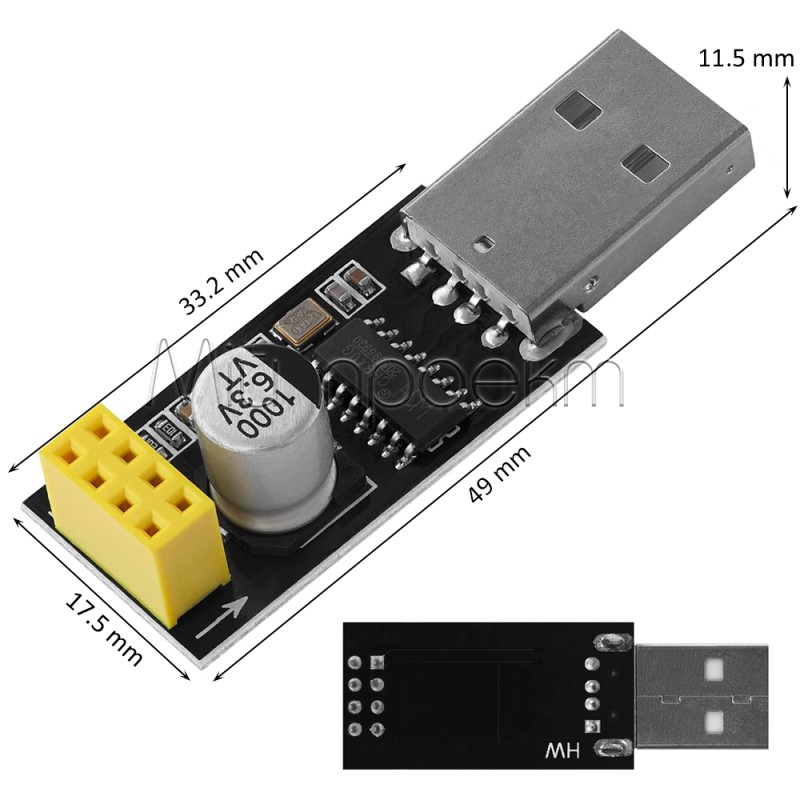

- Розміри плати
- 33,2 × 17,5 мм
Детальний опис та особливості
USB-UART міст для спеціального роз’єму ESP-01
Програматор не записує прошивку автономно. Комп’ютер передає дані через CH340, а вбудований UART-завантажувач ESP8266 приймає їх і записує у флеш-пам’ять модуля. Роз’єм 2×4 прибирає потребу окремо з’єднувати TX, RX, живлення та землю для кожного сеансу.
Плата подає на ESP-01 живлення 3,3 В. Сам модуль ESP-01 розрахований на 3,0–3,6 В і потребує джерела зі струмовою спроможністю понад 300 мА; під час передавання можливі короткі піки споживання.[5] Для роботи використовуйте стабільний USB-порт або якісний активний хаб.
Ручний вхід у режим прошивання
ESP8266 запускає послідовний завантажувач лише тоді, коли GPIO0 має низький рівень під час скидання. Якщо GPIO0 залишається у високому стані, модуль виконує вже записану програму, а утиліта прошивання не встановлює зв’язок.[2]

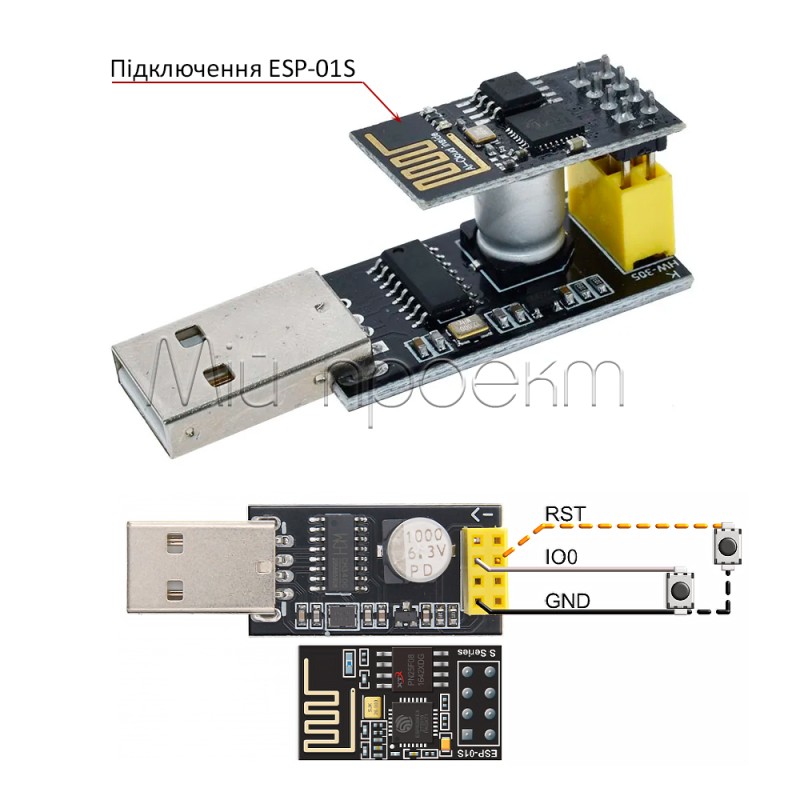

Для жовтого виконання може знадобитися тимчасове з’єднання GPIO0 із GND або окрема кнопка між цими контактами. Перед доробкою знеструмте плату, звірте підписи та перевірте потрібні точки мультиметром. Після запису від’єднайте GPIO0 від GND і перезапустіть ESP-01 для звичайної роботи.
Драйвер і програмне забезпечення
CH340 має з’явитися в операційній системі як послідовний порт. Якщо Windows не створила COM-порт, установіть VCP-драйвер CH340/CH341 від WCH.[1] У програмі прошивання виберіть фактичний порт і профіль, що відповідає пам’яті та прошивці встановленого ESP-01; не переносіть налаштування з іншої плати ESP8266 автоматично.
Підійде / не підійде
Підійде
- для прошивання ESP8266 ESP-01 із роз’ємом 2×4;
- для оновлення або відновлення сумісної прошивки через UART;
- для роботи з послідовною консоллю та AT-командами після звичайного запуску ESP-01;
- для епізодичного налагодження, коли ручне керування GPIO0 прийнятне.
Не підійде
- для ESP-12, NodeMCU та модулів з іншою розпіновкою або форм-фактором;
- для автоматизованого багаторазового прошивання без ручного керування режимом запуску;
- як універсальний адаптер для довільних UART-пристроїв із окремими TX/RX — для цього зручніший CH340G перетворювач USB-TTL UART;
- коли потрібна готова плата ESP8266 із вбудованим USB та більшою кількістю GPIO — розгляньте плату NodeMCU ESP8266.
Приклади застосування
Підготовка ESP-01 до монтажу
Запишіть потрібну прошивку в окремий ESP-01, перевірте запуск і лише потім установлюйте модуль у готовий пристрій. Параметри плати та розмір флеш-пам’яті в програмі мають відповідати фактичному модулю.
UART-діагностика та AT-команди
Після виходу з режиму прошивання адаптер можна використати для обміну з ESP-01 через послідовний порт. Швидкість термінала вибирайте відповідно до встановленої прошивки, а не за універсальним значенням.
Підключення та прошивання
-
Встановіть ESP-01 без живлення
Від’єднайте програматор від USB. Звірте VCC і GND на платі та модулі, після чого вставте ESP-01 у роз’єм 2×4 без зміщення й перевертання.
-
Підготуйте послідовний порт
Підключіть програматор до стабільного USB-порту. Переконайтеся, що система створила порт CH340, закрийте інші програми, які можуть його утримувати, та виберіть цей порт у засобі прошивання.
-
Увімкніть режим завантажувача
Притисніть GPIO0 до GND і виконайте скидання або повторно подайте живлення. Якщо на жовтій платі немає готової кнопки, використовуйте лише перевірені точки GPIO0 та GND.[2]
-
Запишіть прошивку
Запустіть завантаження з параметрами, що відповідають установленому ESP-01. Якщо запис обривається, спочатку перевірте живлення, COM-порт і режим GPIO0; після цього спробуйте нижчу швидкість передавання.[4]
-
Поверніться до звичайного запуску
Від’єднайте USB, приберіть з’єднання GPIO0 з GND і підключіть програматор знову. ESP-01 має запустити записану програму; для UART-діагностики відкрийте порт із параметрами цієї прошивки.
Обмеження та безпека
Перевіряйте орієнтацію ESP-01
Перевернутий або зміщений модуль може отримати живлення на неправильні контакти. Встановлюйте та виймайте ESP-01 лише при від’єднаному USB.
На стороні ESP8266 допустимий лише UART 3,3 В
Не подавайте 5-вольтові TTL-сигнали або рівні стандартного RS-232 на контакти ESP-01. Послідовний завантажувач ESP8266 працює з UART 3,3 В.[3]
Доробляйте плату тільки знеструмленою
Паяння кнопки або перемички на підключеній платі може пошкодити програматор, ESP-01 чи USB-порт. Паяні товари не підлягають гарантійному обслуговуванню, тому спочатку перевірте можливість безпаяного керування GPIO0.
Нестабільне живлення спричиняє помилки
Повторні скидання, випадкові обриви запису або повідомлення про відсутність відповіді можуть бути наслідком слабкого USB-порту, нестабільних 3,3 В або неправильного режиму запуску. Перевіряйте напругу під навантаженням і не продовжуйте роботу, якщо компоненти помітно перегріваються.[4][5]
FAQ
Чи переводить жовтий програматор ESP-01 у режим прошивання автоматично?
Не розраховуйте на автоматичний перехід. GPIO0 потрібно утримувати на GND під час скидання або подавання живлення, а після запису — відпустити й перезапустити модуль.[2]
Що перевірити при помилці «Failed to connect»?
Перевірте вибраний COM-порт, відсутність відкритого термінала, правильну орієнтацію ESP-01, низький рівень GPIO0 під час скидання та стабільність живлення. Якщо зв’язок нестійкий, спробуйте нижчу швидкість прошивання.[4]
Чи потрібен драйвер CH340?
Якщо операційна система вже створила послідовний порт CH340, додаткове встановлення не потрібне. Якщо порту немає, для Windows використовуйте офіційний VCP-драйвер CH340/CH341 від WCH.[1]
Чи можна використовувати плату як універсальний USB-TTL адаптер?
Плата оптимізована під фіксований роз’єм ESP-01. Для інших UART-пристроїв практичніше використовувати перетворювач із окремо виведеними TX, RX, GND і вибором потрібних логічних рівнів.
Документи та джерела
- WCH, CH340 Datasheet, версія 3.4 від 12 березня 2025 року — призначення CH340 як USB-to-Serial перетворювача та офіційний VCP-драйвер.
- Espressif Systems, Boot Mode Selection — ESP8266 — стан GPIO0 для UART-завантажувача та звичайного запуску.
- Espressif Systems, Serial Connection — ESP8266 — UART 3,3 В і правила послідовного підключення.
- Espressif Systems, Troubleshooting — ESP8266 — причини помилок з’єднання, перевірка живлення та зниження швидкості прошивання.
- Ai-Thinker, ESP-01 802.11 b/g/n Wi-Fi Module V1.2 — напруга живлення та струмові вимоги встановленого ESP-01.
