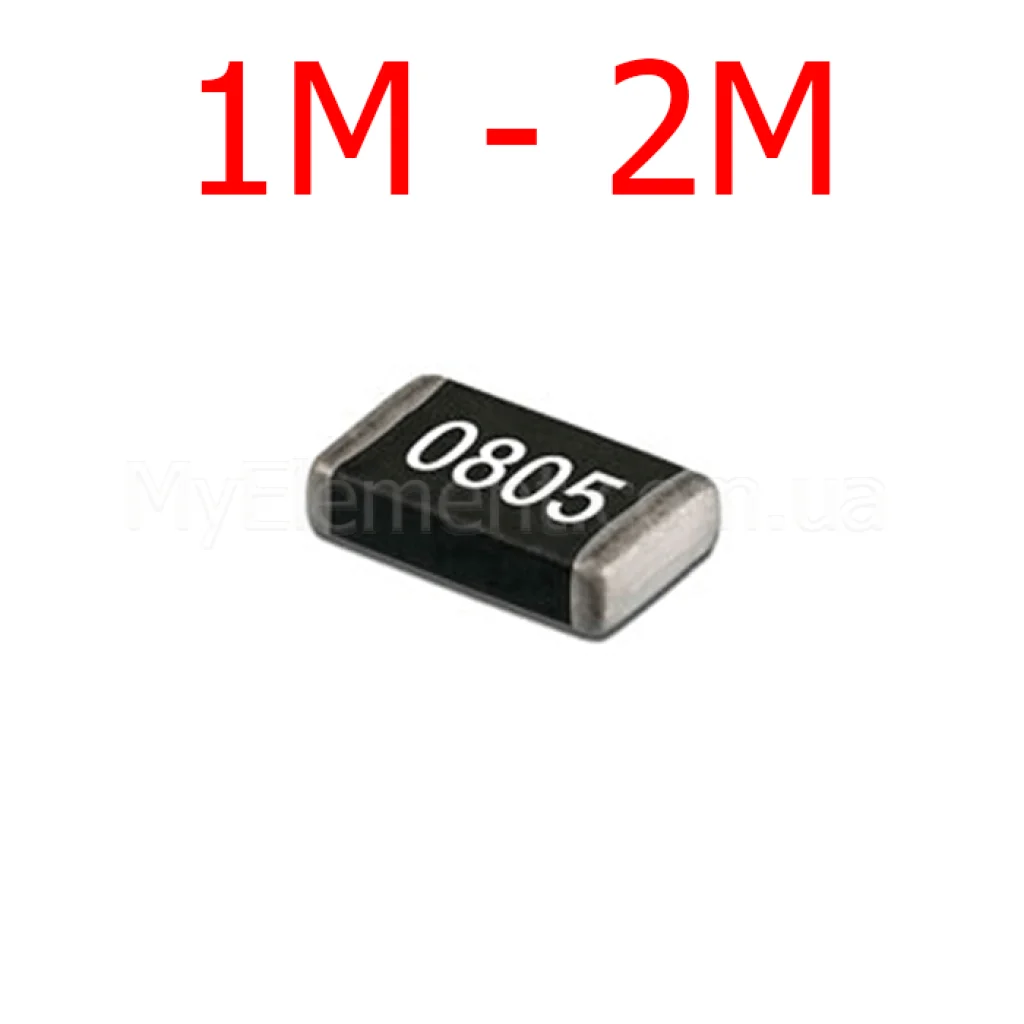

Резистор SMD 0805 5% (1М-2М)

Name: Резистор SMD 0805 5% (1М-2М)
Brand: Мій Проект
SKU: 5113
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5113

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5113

1.00 грн

Нашли дешевле?

10 или более: 0.70 грн

100 или более: 0.35 грн

1000 или более: 0.20 грн

Сопротивление *

Номинальная мощность:0,125 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +125°C

Сопротивление:1 М - 2 M Ом

Тип корпуса:0805

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 0805 5% (1М-2М)

Код товара: 5113

1.00 грн

Описание

SMD резистор 0805 5% (1М–2М) 0805

Толстоплёночный чип‑резистор форм‑фактора 0805 с допуском ±5%, серия ROHM MCR10, предназначен для общего применения и номиналов 1–2 МΩ.

Основные преимущества

Поддержка нужных номиналов

Диапазон для класса J (±5%) охватывает 1 Ω…10 МΩ (ряд E24), что включает 1–2 МΩ.

Стабильная работа в широком температурном диапазоне

Рабочие температуры −55…+155°C с линейным дерейтингом мощности от 70°C.

Электрические лимиты

Ограничивающее элементное напряжение 150 V; максимальное перенапряжение при испытаниях 300 V (MCR10).

Автомобильный уровень надежности

Соответствие AEC‑Q200 для серии MCR (кроме наименьшего типоразмера).

Ключевые характеристики

Серия / производитель:	ROHM MCR10 (General purpose chip resistors)
Тип корпуса:	0805 (код размера 2012)
Номинальная мощность (P70):	0,125 W (для допуска J, ±5%)
Диапазон сопротивлений (класс J):	1 Ω … 10 MΩ (E24)
Доступные номиналы для этого товара:	1 MΩ – 2 MΩ
TCR (для 10 Ω … 10 MΩ):	±200 ppm/°C
Рабочая температура:	−55°C … +155°C
Ограничивающее элементное напряжение:	150 V
Максимальное перенапряжение (overload):	300 V (MCR10)
Габариты (L × W × t):	2.00 ± 0.10 × 1.25 ± 0.10 × 0.55 ± 0.10 мм
Обозначение на корпусе:	3‑значная маркировка (для 0805 предусмотрена)
Рекомендованный land pattern (A/B/C/D):	1.2 / 2.6 / 1.15 / 0.7 мм

Детальные технические параметры

Класс допуска J: ±5%; для этого класса TCR: ±400 ppm/°C (1…<10 Ω), ±200 ppm/°C (10 Ω…10 MΩ).
Дерейтинг мощности: 100% при 70°C с линейным спадом до 155°C.
Испытание перегрузкой: изменение сопротивления ≤ ±(2.0% + 0.1 Ω).
Устойчивость к нагреву при пайке: ≤ ±(1.0% + 0.05 Ω); режим пайки 260±5°C.
Быстрая смена температур (термоциклирование): ≤ ±(1.0% + 0.05 Ω).
Хранение при повышенной влажности: ≤ ±(3.0% + 0.1 Ω).
Длительная работа при 70°C (1000 ч): ≤ ±(3.0% + 0.1 Ω).
Геометрия 0805 (MCR10): L 2.00 мм, W 1.25 мм, t 0.55 мм; выносы a/b: 0.40 ± 0.20 мм.
Соответствие стандартам IEC 60115‑1 / ‑8, JIS C 5201‑1 / ‑8 (по документации серии).

Примечание: параметры основаны на документации ROHM для серии MCR10 (0805). Источник: ROHM Datasheet (PDF).

Основные области применения

Общее назначение в цифровых и аналоговых цепях.
Промышленная и потребительская электроника.
Автомобильные применения (AEC‑Q200) при соблюдении характеристик.

Совместимые обозначения и альтернативы

Для повышенной точности в том же форм‑факторе 0805 рассмотрите варианты этой серии: MCR10EZPF (±1%) или MCR10EZPD (±0.5%) — сохраняют корпус 0805 и соответствующие электрические лимиты согласно даташиту.

Вопросы-ответы (FAQ)

Какова номинальная мощность для 0805 в этой серии при допуске ±5%?

0,125 W при 70°C с дерейтингом выше 70°C.

Какой TCR для номиналов 1–2 МΩ?

Для класса J (±5%) и диапазона 10 Ω…10 MΩ типичный TCR составляет ±200 ppm/°C.

Какие ограничения по напряжению для 0805?

Ограничивающее элементное напряжение — 150 V; максимальное перенапряжение при испытаниях — 300 V (для MCR10).

Характеристики

Дополнительные

Тип резистора

Керамический

Тип упаковки

Лента на катушке

Основные

Номинальная мощность

0,125 W

Нормированный допуск

±5%

Рабочая температура

-55°C ... +125°C

Сопротивление

1 М - 2 M Ом

Тип корпуса

0805

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
