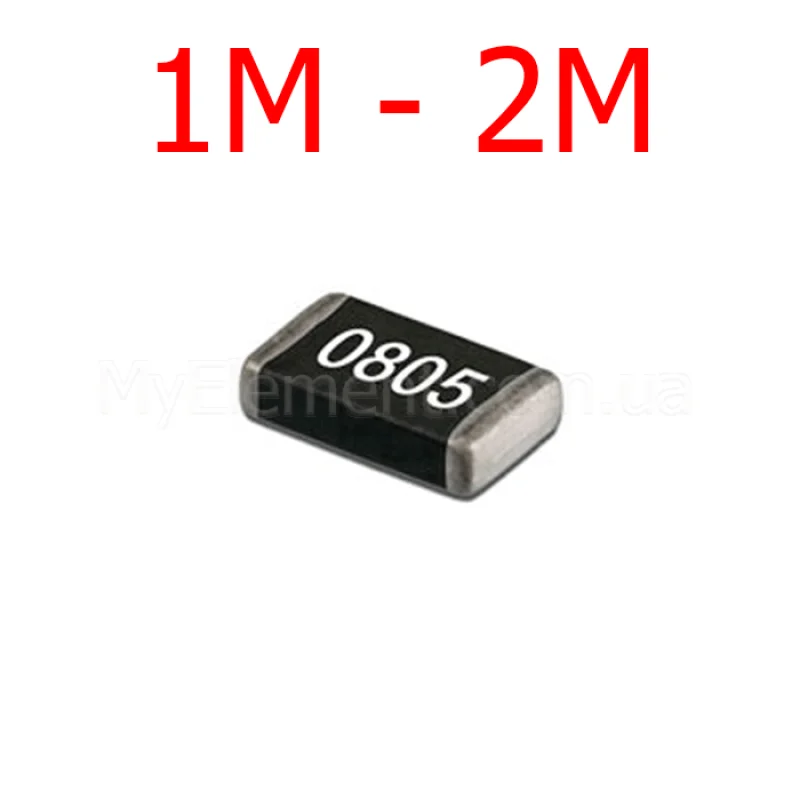

SMD резистор 0805 5% (1М-2М)

Name: SMD резистор 0805 5% (1М-2М)
Brand: Мій Проект
SKU: 5113
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5113

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5113

1.00 грн

Знайшли дешевше?

10 або більше 0.70 грн

100 або більше 0.35 грн

1000 або більше 0.20 грн

Опір *

Номінальна потужність:0,125 W

Нормований допуск:±5%

Опір:1 М - 2 M Ом

Робоча температура:-55°C ... +125°C

Тип корпусу:0805

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0805 5% (1М-2М)

Код товару: 5113

1.00 грн

Опис

SMD резистор 0805 5% (1М–2М) 0805

Товстоплівковий чіп‑резистор форм‑фактора 0805 із допуском ±5%, серія ROHM MCR10, призначений для загального застосування та номіналів 1–2 МΩ.

Основні переваги

Підтримка потрібних номіналів

Діапазон для класу J (±5%) охоплює 1 Ω…10 МΩ (ряд E24), що включає 1–2 МΩ.

Стабільна робота у широкому температурному діапазоні

Робочі температури −55…+155°C з лінійним дерейтингом потужності від 70°C.

Електричні ліміти

Лімітуюча елементна напруга 150 V; максимальна перенапруга під час випробувань 300 V (MCR10).

Автомобільний рівень надійності

Відповідність AEC‑Q200 для серії MCR (окрім найменшого типорозміру).

Ключові характеристики

Серія / виробник:	ROHM MCR10 (General purpose chip resistors)
Тип корпусу:	0805 (код розміру 2012)
Номінальна потужність (P70):	0,125 W (для допуску J, ±5%)
Діапазон опорів (клас J):	1 Ω … 10 MΩ (E24)
Доступні номінали для цього товару:	1 MΩ – 2 MΩ
TCR (для 10 Ω … 10 MΩ):	±200 ppm/°C
Робоча температура:	−55°C … +155°C
Лімітуюча елементна напруга:	150 V
Максимальна перенапруга (overload):	300 V (MCR10)
Габарити (L × W × t):	2.00 ± 0.10 × 1.25 ± 0.10 × 0.55 ± 0.10 мм
Позначення на корпусі:	3‑значне маркування (для 0805 передбачене)
Рекомендований land pattern (A/B/C/D):	1.2 / 2.6 / 1.15 / 0.7 мм

Детальні технічні параметри

Клас допуску J: ±5%; для цього класу TCR: ±400 ppm/°C (1…<10 Ω), ±200 ppm/°C (10 Ω…10 MΩ).
Дерейтинг потужності: 100% при 70°C з лінійним спадом до 155°C.
Випробування перевантаження: зміна опору ≤ ±(2.0% + 0.1 Ω).
Стійкість до нагріву при пайці: ≤ ±(1.0% + 0.05 Ω); паяльний режим 260±5°C.
Швидка зміна температур (термоциклування): ≤ ±(1.0% + 0.05 Ω).
Зберігання при підвищеній вологості: ≤ ±(3.0% + 0.1 Ω).
Тривала робота при 70°C (1000 год): ≤ ±(3.0% + 0.1 Ω).
Геометрія 0805 (MCR10): L 2.00 мм, W 1.25 мм, t 0.55 мм; виноси a/b: 0.40 ± 0.20 мм.
Відповідність стандартам IEC 60115‑1 / ‑8, JIS C 5201‑1 / ‑8 (за документацією серії).

Примітка: параметри базуються на документації ROHM для серії MCR10 (0805). Джерело: ROHM Datasheet (PDF).

Основні сфери застосування

Загальне призначення у цифрових та аналогових ланцюгах.
Промислова та споживча електроніка.
Автомобільні застосування (AEC‑Q200), за умови дотримання характеристик.

Сумісні позначення та альтернативи

Для підвищеної точності в тому ж форм‑факторі 0805 розгляньте варіанти цієї серії: MCR10EZPF (±1%) або MCR10EZPD (±0.5%) — зберігають корпус 0805 та відповідні електричні ліміти згідно з даташитом.

Питання-відповіді (FAQ)

Яка номінальна потужність для 0805 у цій серії при допуску ±5%?

0,125 W при 70°C з дерейтингом вище 70°C.

Який TCR для номіналів 1–2 МΩ?

Для класу J (±5%) та діапазону 10 Ω…10 MΩ типовий TCR становить ±200 ppm/°C.

Які напругові обмеження для 0805?

Лімітуюча елементна напруга — 150 V; максимальна перенапруга під час випробувань — 300 V (для MCR10).

Характеристики

Додаткові

Тип резистора

Керамічний

Тип упаковки

Стрічка на котушці

Основні

Номінальна потужність

0,125 W

Нормований допуск

±5%

Опір

1 М - 2 M Ом

Робоча температура

-55°C ... +125°C

Тип корпусу

0805
