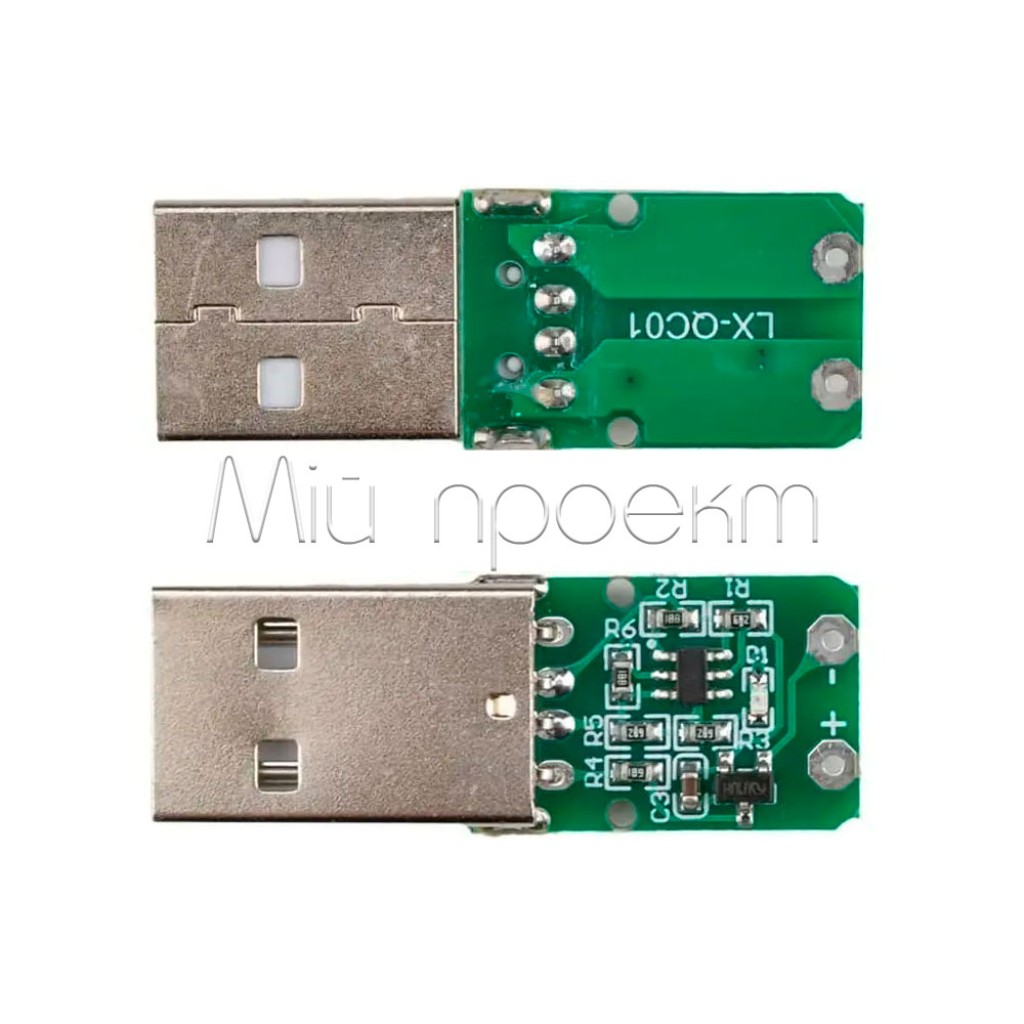

Кратко о LX-QC01

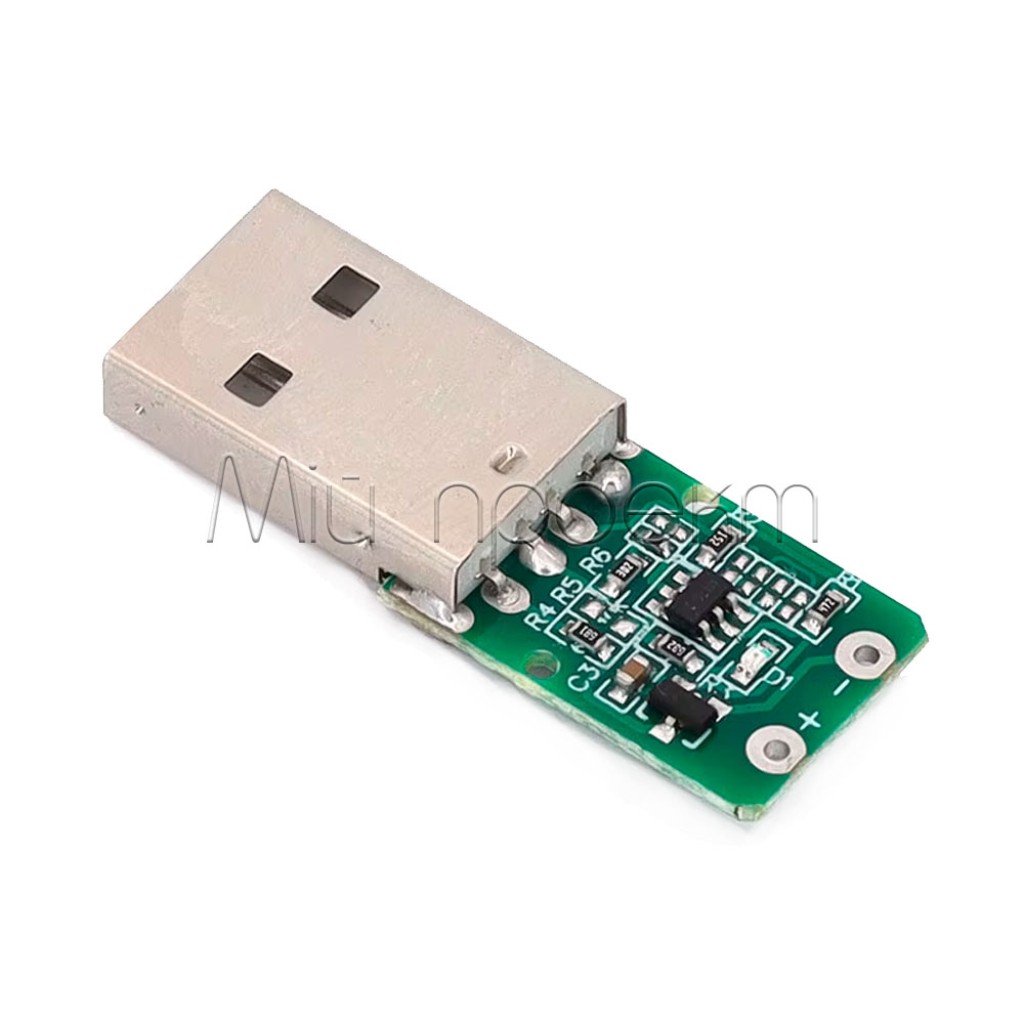

LX-QC01 — USB-A триггер Quick Charge для получения фиксированного напряжения 9 или 12 В от совместимого зарядного адаптера или пауэрбанка. Нужный номинал определяется версией модуля: плата не предназначена для произвольной регулировки выхода.
Ключевые характеристики
- Тип
- USB-A триггер Quick Charge с фиксированным выходным напряжением
- Варианты выхода

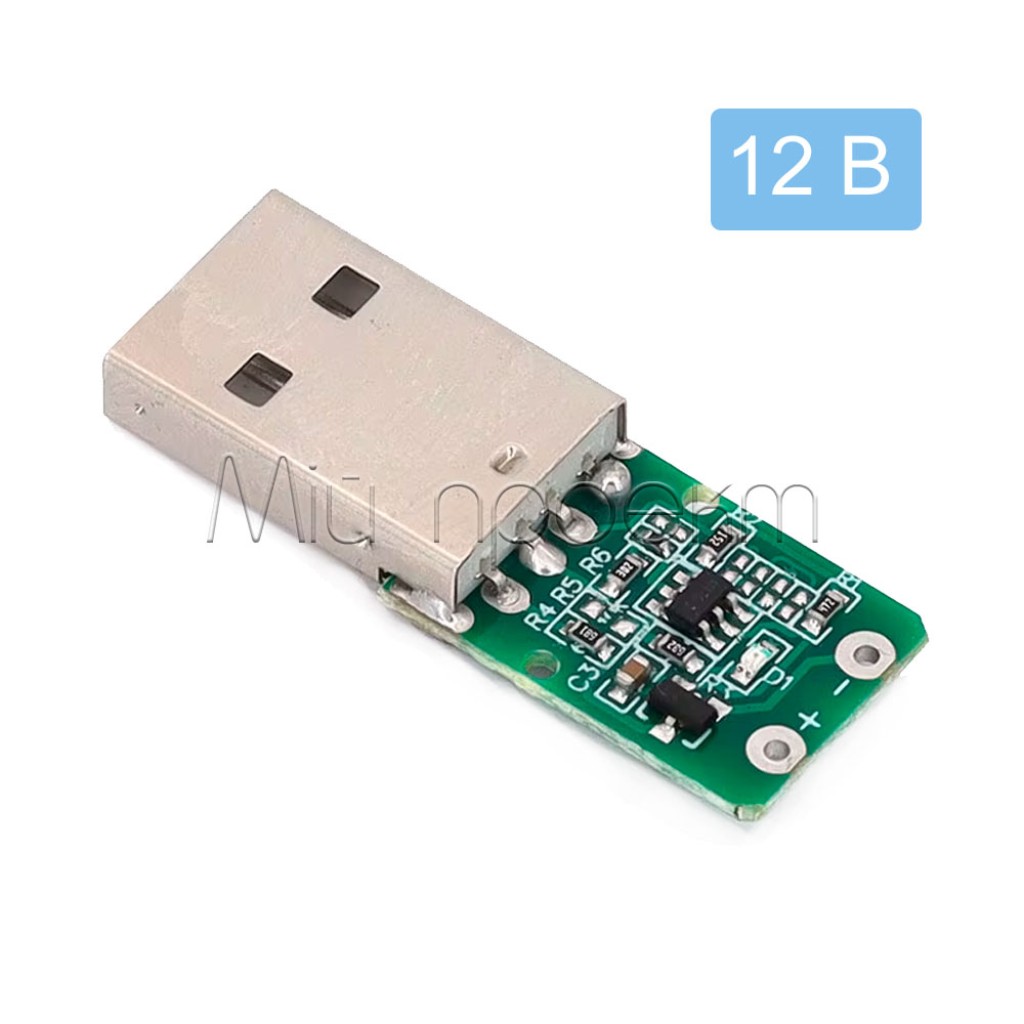

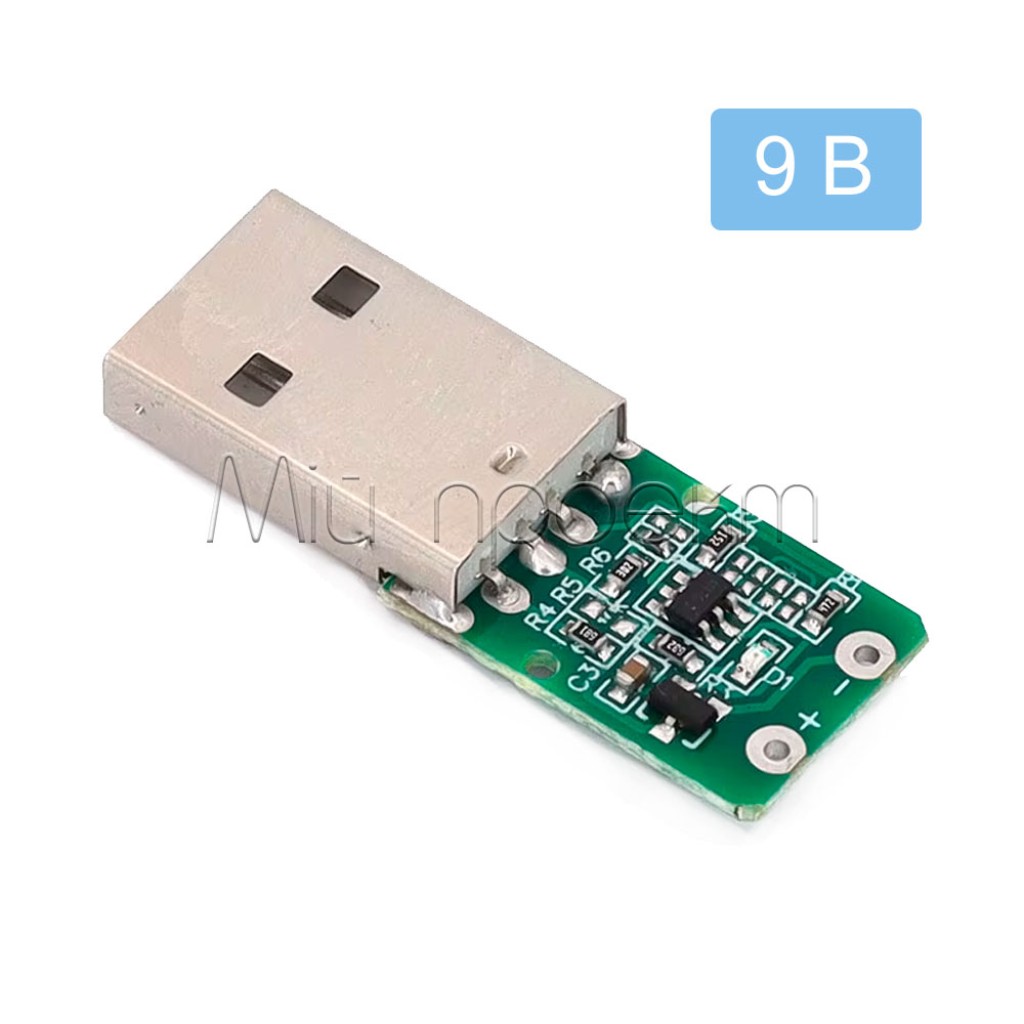

- 9 В или 12 В в зависимости от версии
- Поддерживаемые протоколы
- QC2.0, QC3.0
- Вход
- USB-A, штекер
- Выход

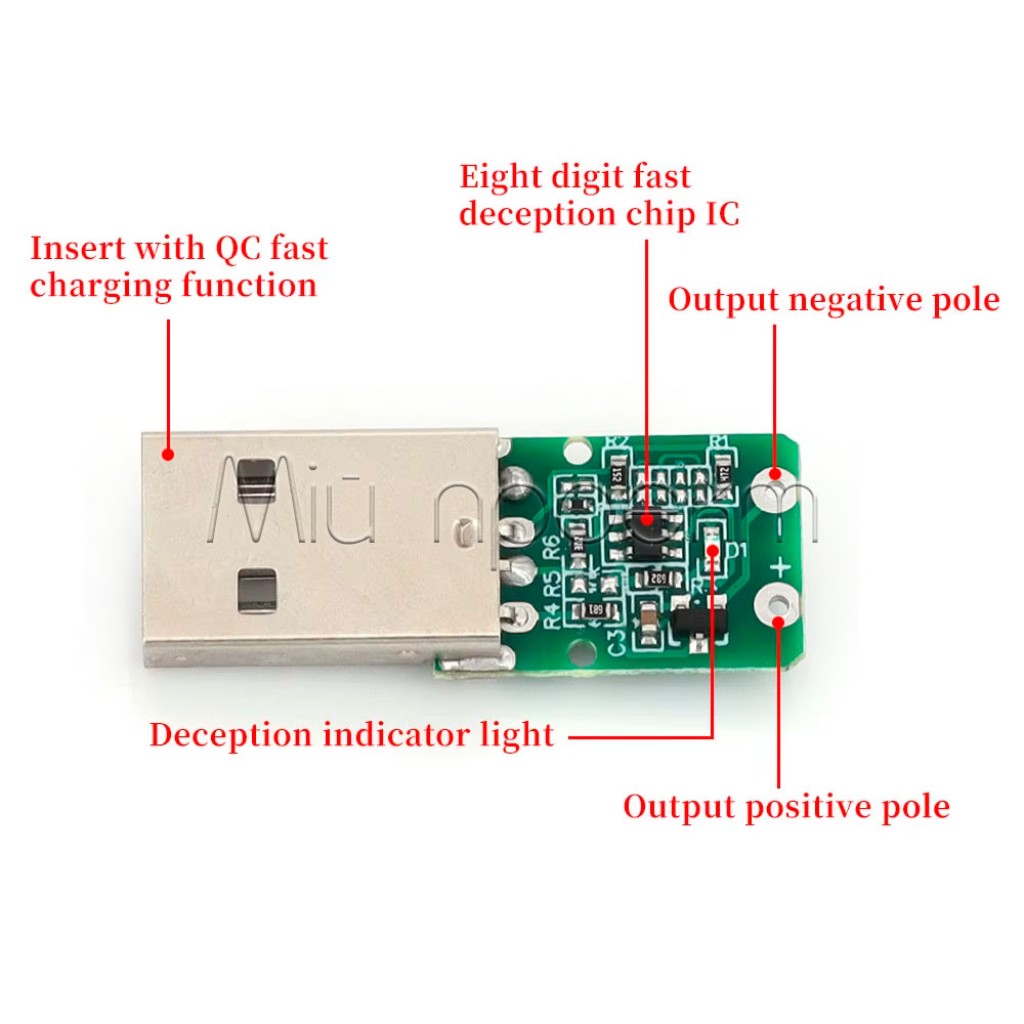

- две контактные площадки «+» и «−» под пайку
- Заявленный максимальный ток
- до 2,5 А; фактическое значение ограничивается источником в выбранном режиме
- Размеры модуля

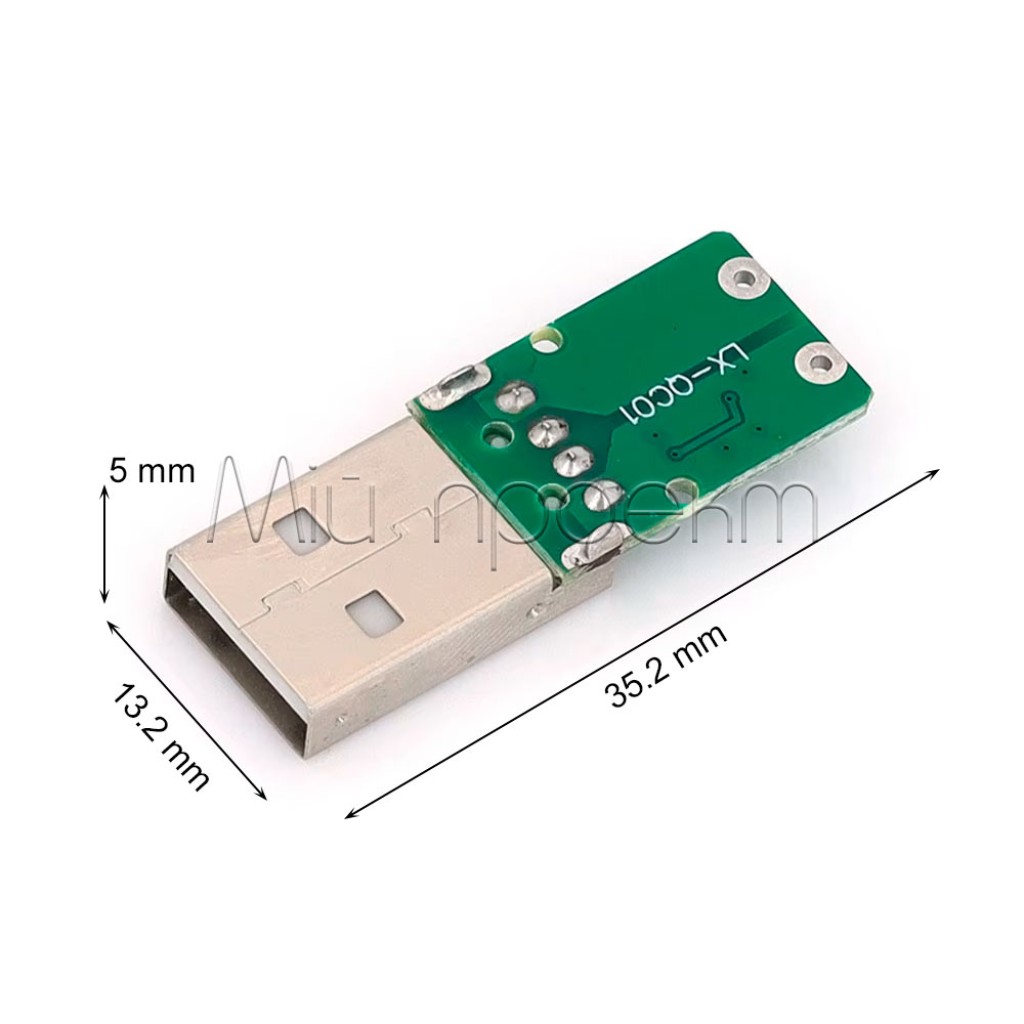

- 13,2 × 35,2 мм
Подробное описание и особенности
Как работает триггер
LX-QC01 отправляет совместимому USB-источнику запрос на повышенный уровень напряжения и выводит питание на площадки под пайку. Это не повышающий преобразователь: если зарядный адаптер или пауэрбанк не поддерживает нужный режим QC, требуемые 9 или 12 В не гарантируются. Наличие разъёма USB-A само по себе не подтверждает поддержку Quick Charge.[1]
Фиксированный номинал
Версии на 9 и 12 В выполняют разные задачи и не заменяют регулируемый источник питания. Перед заказом выберите номинал под потребителя, а после монтажа обозначьте модуль, чтобы в дальнейшем не перепутать версии.
Ток и доступная мощность
Заявленный предел платы составляет до 2,5 А, но фактический ток прежде всего определяется допустимым выходом конкретного QC-источника при 9 или 12 В. Если источник рассчитан на меньший ток в выбранном режиме, ориентируйтесь именно на его нижний предел. Для продолжительной работы оставляйте запас и контролируйте нагрев платы, проводов и контактов.
Монтаж в проект
Бескорпусная плата требует изоляции от токопроводящих деталей и механической защиты. Для LX-QC01 доступна модель компактного корпуса для 3D-печати.[2] При использовании другого корпуса не допускайте натяжения припаянных проводов и короткого замыкания выходных площадок.
Подойдёт / не подойдёт
Подойдёт
- для питания устройства с номиналом 9 или 12 В от пауэрбанка или адаптера с QC2.0/QC3.0;
- для резервного питания роутера, ONU/ONT или другого низковольтного оборудования после проверки напряжения, полярности и потребления;
- для портативного освещения, паяльного инструмента и DIY-устройств в пределах возможностей источника;
- для встраивания в собственный изолированный корпус с выходным кабелем или нужным разъёмом.
Не подойдёт
- для произвольной настройки выходного напряжения или переключения 9/12 В во время работы;
- для источника, поддерживающего только обычный USB или только USB Power Delivery без QC;
- для непосредственной зарядки Li-ion, LiFePO4, свинцовых и других аккумуляторов;
- для устройств, которым требуется большая мощность, чем источник способен обеспечить в выбранном QC-режиме;
- для нагрузок с критическими требованиями к стабилизации, защите или пусковому току без дополнительной схемы.
Примеры применения
Резервное питание сетевого оборудования
Версию на 9 или 12 В можно использовать между QC-пауэрбанком и роутером или ONU/ONT, если номинальное напряжение, полярность разъёма и рабочий ток оборудования полностью совпадают.
Портативный паяльный инструмент
Модуль может питать паяльник с соответствующим номиналом от QC-пауэрбанка. Перед работой сопоставьте требования инструмента с выходом источника именно при 9 или 12 В и проверьте нагрев соединений.
Автономное LED-освещение
Версия на 12 В подходит для небольшой 12-вольтовой светодиодной нагрузки, если её ток не превышает возможности QC-источника. Для светодиодов без собственного ограничения тока необходим отдельный драйвер.
Подключение
Выберите версию и источник
Сопоставьте необходимые 9 или 12 В с номиналом потребителя. Убедитесь, что USB-адаптер или пауэрбанк поддерживает QC2.0/QC3.0 и обеспечивает нужное напряжение с достаточным током.
Припаяйте выход
Подключите плюс и минус нагрузки к соответственно обозначенным площадкам. Используйте провода и разъём, рассчитанные на ожидаемый ток, после пайки изолируйте оголённые контакты.
Проверьте без нагрузки
Вставьте модуль в QC-источник и измерьте напряжение на выходных площадках мультиметром. Не подключайте потребитель, пока фактическое напряжение и полярность не подтверждены.
Подключите потребитель
После проверки подключите нагрузку, проконтролируйте стабильность работы и нагрев. Если источник перезапускается, напряжение проседает или контакты заметно нагреваются, отключите нагрузку и уменьшите потребление.
Ограничения и безопасность
Проверяйте напряжение до подключения
Выход 9 или 12 В может повредить устройство, рассчитанное на 5 В или другой номинал. Каждый раз проверяйте версию модуля, фактическое напряжение и полярность мультиметром.
Не используйте как контроллер заряда
LX-QC01 формирует линию питания, но не управляет алгоритмом зарядки, балансировкой или защитой аккумулятора. Для батарей необходимы отдельное зарядное устройство и совместимая схема защиты.
Ток зависит от источника
Обозначение «до 2,5 А» не гарантирует такой ток с каждым адаптером или пауэрбанком. Не превышайте меньший из пределов: возможности QC-источника при выбранном напряжении, допустимый ток модуля, проводов, разъёма и нагрузки.
Изолируйте открытую плату
Защитите модуль от металлических предметов, влаги, механических нагрузок и случайного замыкания. В корпусе оставьте достаточно места для проводов и контроля температуры.
Совместимые источники QC
- Для портативной системы можно использовать корпус Power Bank на 18650 с выходом QC 3.0; аккумуляторы для него приобретаются отдельно.
- Если питание поступает от стабилизированной DC-линии 10–32 В, QC-выход USB-A можно сформировать через понижающий модуль CTP01 с QC3.0.
Перед подключением LX-QC01 проверьте, что выбранный порт источника поддерживает необходимые 9 или 12 В и достаточный ток.
FAQ
Можно ли переключать LX-QC01 между 9 и 12 В?
Нет. LX-QC01 выпускается в отдельных версиях с фиксированным номиналом. Выберите нужный вариант до заказа.
Почему на выходе нет нужных 9 или 12 В?
Вероятнее всего, источник не поддерживает QC2.0/QC3.0, не имеет выбранного режима или отключается из-за перегрузки. Отключите потребитель, проверьте характеристики источника и измерьте выход без нагрузки.
Будет ли триггер работать с адаптером USB-C PD?
Одной поддержки USB Power Delivery недостаточно. Для LX-QC01 источник должен явно поддерживать QC2.0 или QC3.0 на порте, к которому подключается штекер USB-A.
Получит ли нагрузка 2,5 А?
Не обязательно. 2,5 А — заявленный максимальный предел модуля, а фактический ток ограничивают возможности адаптера или пауэрбанка при выбранном напряжении и потребность самой нагрузки.
Можно ли заряжать аккумулятор напрямую?
Нет. Между LX-QC01 и аккумулятором необходим контроллер заряда, предназначенный для конкретной химии, количества элементов и допустимого тока; для многоэлементных сборок также необходимы соответствующие средства балансировки и защиты.
Документы и источники
- Qualcomm Technologies, Quick Charge FAQs: совместимость источников Quick Charge и поддерживаемые классы напряжения.
- Fattum, USB quick charge trigger case LX-QC01: корпус для 3D-печати под LX-QC01 и пример работы фиксированной версии от QC-совместимого источника.
