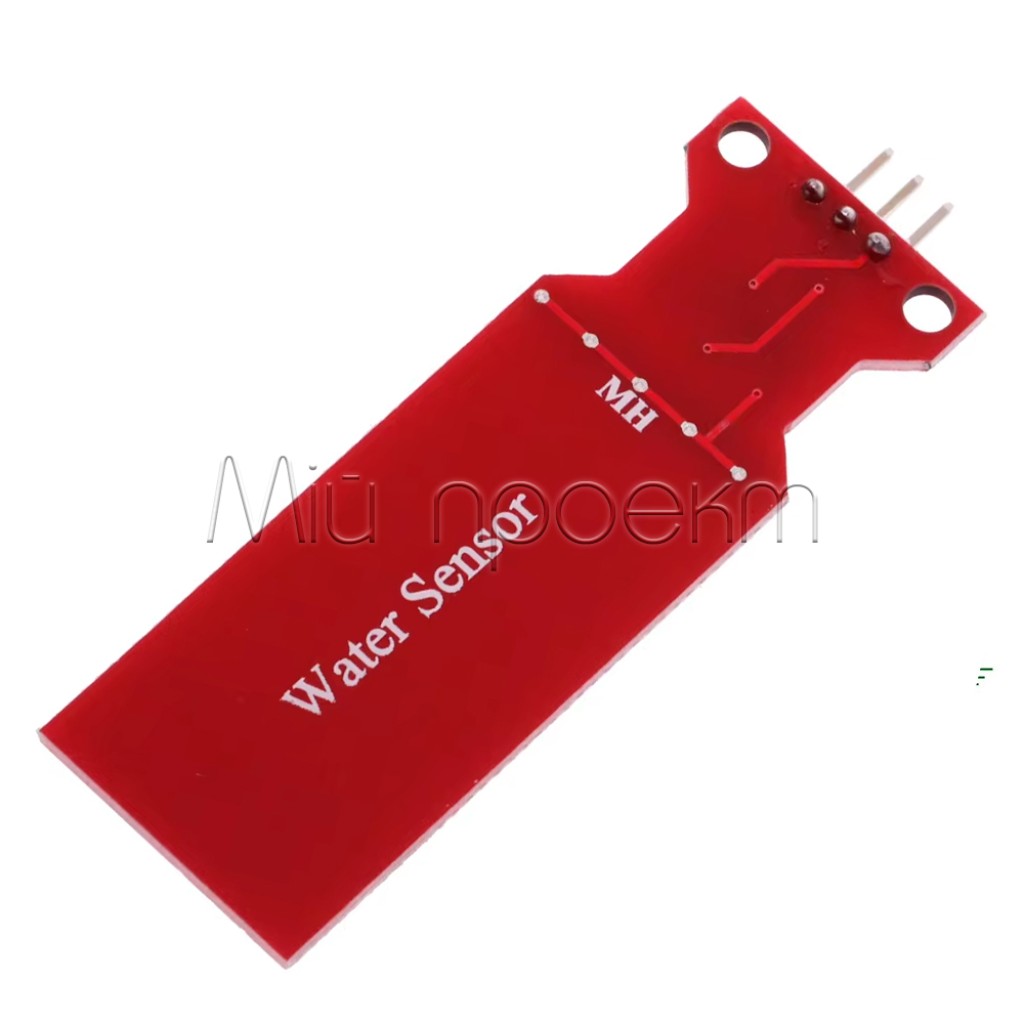

Кратко об аналоговом датчике уровня воды
Аналоговый датчик уровня воды — резистивная плата с открытыми медными дорожками для обнаружения воды и контроля изменения уровня в пределах чувствительной зоны. Датчик подходит для учебных схем и прототипов автоматики с микроконтроллером и аналоговым входом.
Для работы нужно настроить пороги под конкретную воду и установку. Погружать можно только рабочую часть: верхняя электроника и контакты должны оставаться сухими. Датчик не следует использовать как готовый прецизионный уровнемер.
Ключевые характеристики
- Тип и принцип работы
- Аналоговый, резистивный; изменение сопротивления между медными дорожками при контакте с водой
- Питание
- 3–5 В постоянного тока
- Рабочий ток
- 20 мА
- Подключение

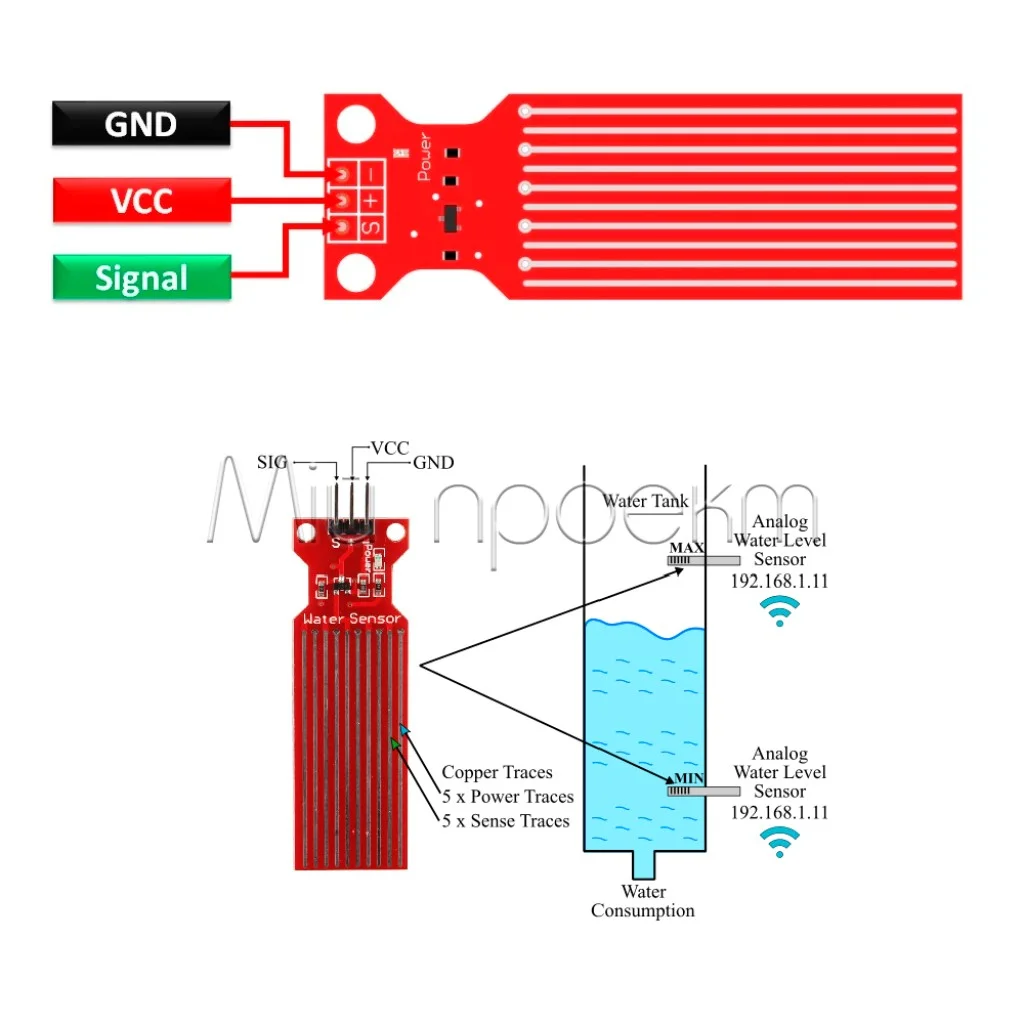

- 3 контакта: S — аналоговый сигнал, + — VCC, − — GND
- Размеры платы

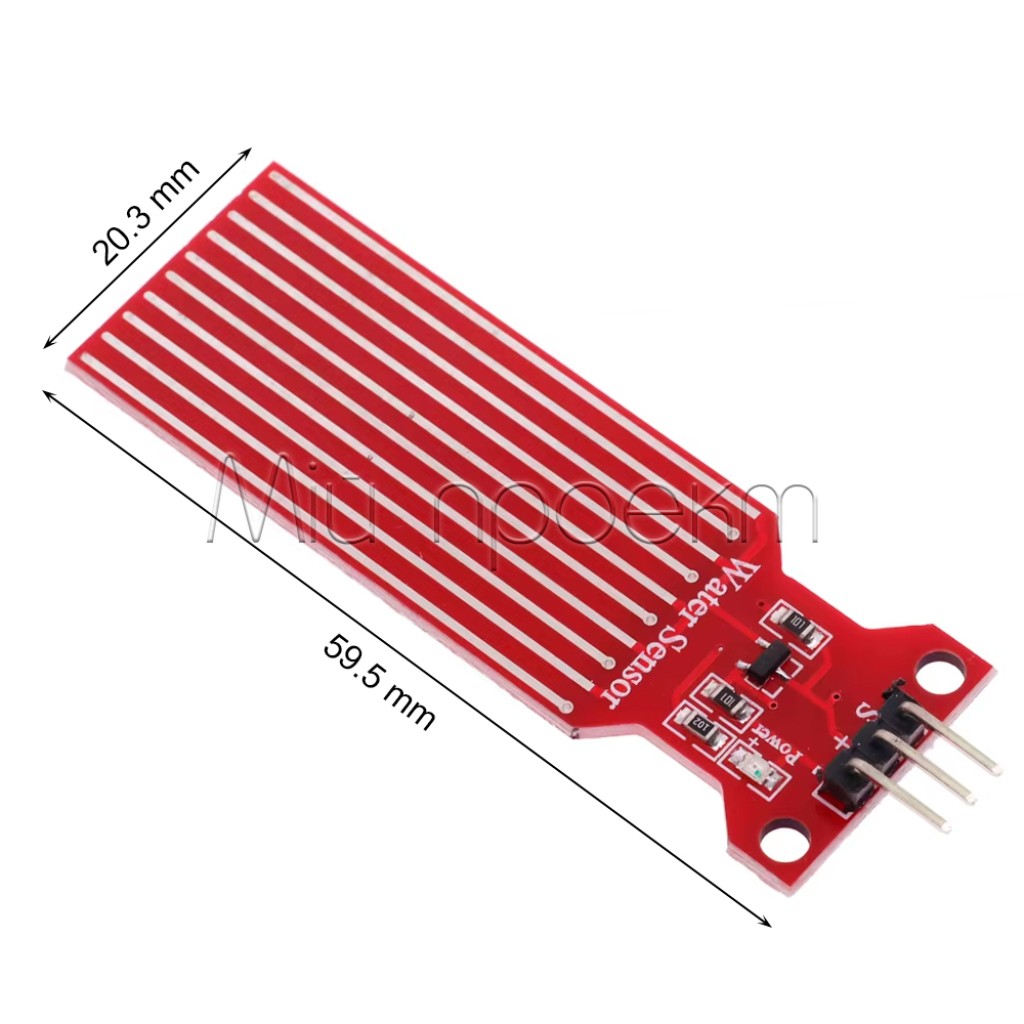

- 59,5 × 20,3 мм
- Зона обнаружения
- 40 × 20 мм
- Рабочая температура
- От +10 до +30 °C
- Масса
- 3,5 г
- Конструкция и индикация

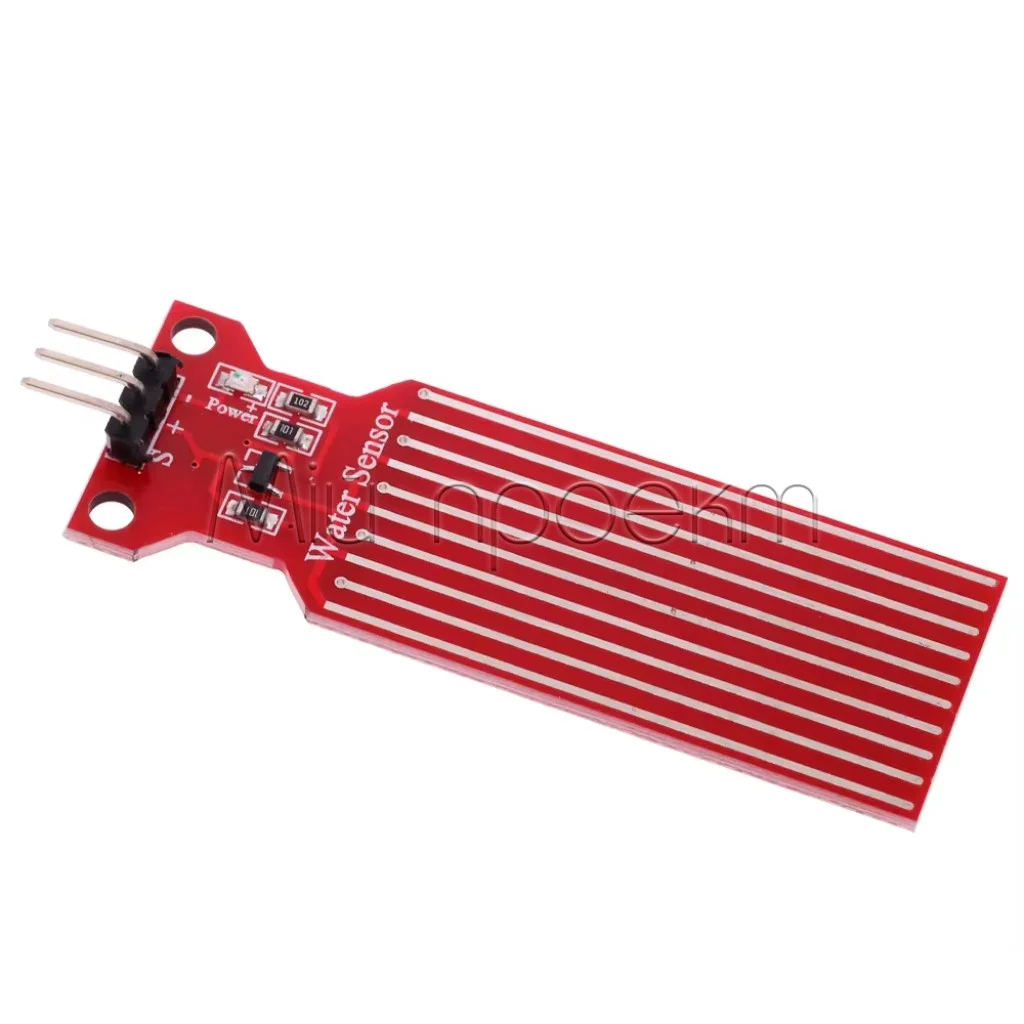

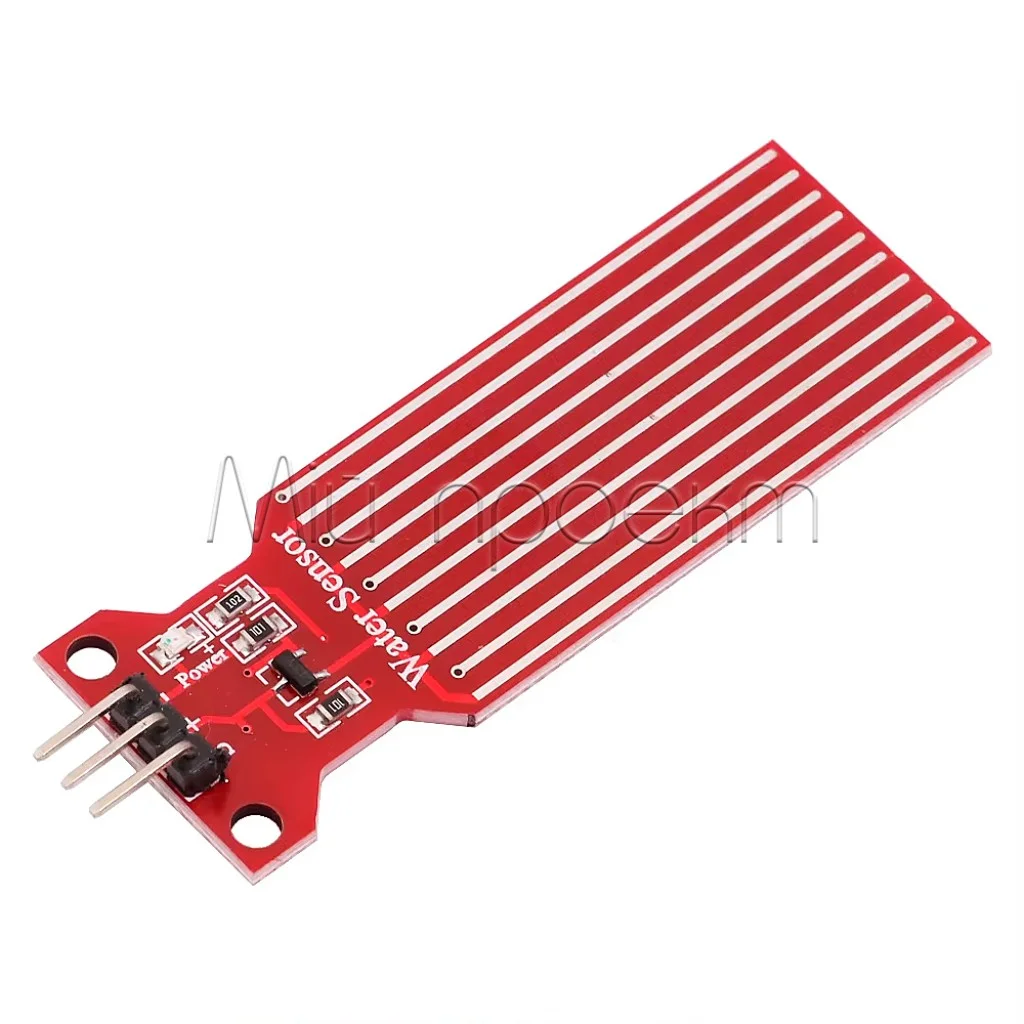

- Красная текстолитовая плата с медными дорожками, светодиод питания
Подробное описание и особенности
Вода создаёт проводящий путь между дорожками, а изменение смоченной площади влияет на аналоговый сигнал. Контроллер считывает этот сигнал через АЦП и программно определяет состояние: сухо, вода достигла контрольной отметки или уровень изменился. Датчик сам не задаёт пороги и не управляет насосом.
Электропроводность воды влияет на показания, поэтому одинаковая глубина погружения в разной воде может давать разный результат. Дистиллированная вода может давать более слабый сигнал, чем водопроводная. Для практического контроля важны собственные измерения в сухом состоянии и на нужных уровнях, а не готовое пороговое число из чужого примера.
Аналоговый выход — это электрический сигнал, а не готовое значение в миллиметрах или литрах. Диапазон 0–1023 относится к 10-битному считыванию АЦП Arduino, а не к гарантированному размаху показаний самого датчика.[1] Пересчёт в уровень требует калибровки; для объёма дополнительно нужно учитывать форму ёмкости.
Для Arduino-проекта можно выбрать UNO R3 / ACELEX или компактную Nano V3.0 ATmega328P Type-C: обе платы имеют аналоговые входы и работают с логикой 5 В. Пороги и реакцию на изменение уровня задают в программе контроллера.
Подойдёт / не подойдёт
Подойдёт
- Для обучения работе с аналоговыми датчиками и калибровкой.
- Для контроля достижения водой заданной высоты в небольшой ёмкости.
- Для прототипов полива и домашней автоматики с программными порогами и регулярным обслуживанием датчика.
Не подойдёт
- Для полного погружения платы вместе с электроникой и разъёмом.
- Для измерения всей глубины большого бака одной короткой чувствительной зоной.
- Для задач с требованием гарантированной миллиметровой точности или в качестве единственной защиты от аварийного затопления.
- Для непосредственного подключения насоса или другой силовой нагрузки к сигнальному выходу.
Примеры применения
Предупреждение о малом остатке воды для полива
Закрепите чувствительную зону возле минимально допустимого уровня в резервуаре. После калибровки контроллер может выдавать предупреждение или сигнал запрета запуска насоса через отдельный драйвер. Перед автономной работой проверьте реакцию схемы на опорожнение ёмкости и отсоединение датчика.
Учебный стенд контроля уровня

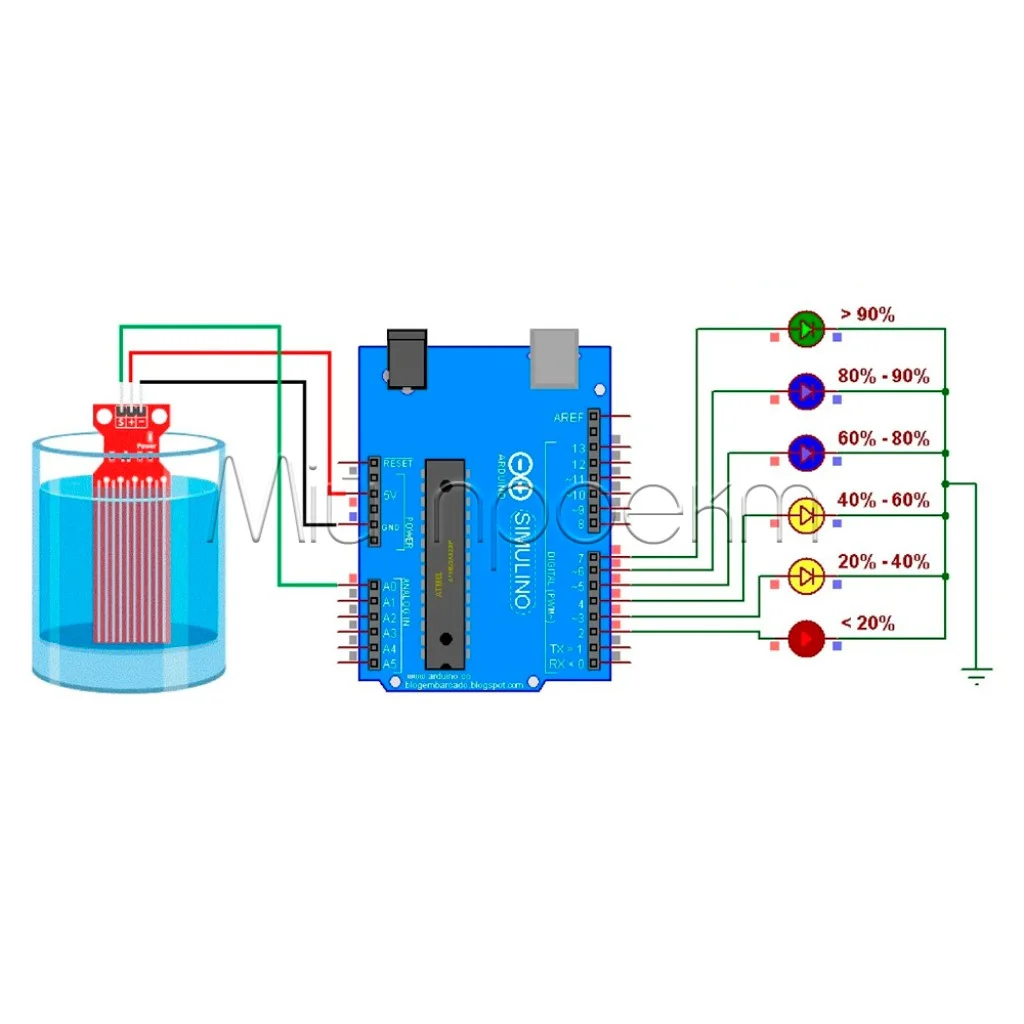

В небольшой прозрачной ёмкости изменяйте уровень воды в пределах рабочей зоны и выводите значения АЦП на компьютер. По собственным показаниям можно настроить несколько порогов и исследовать влияние состава воды без предположения о линейной шкале.
Подключение и настройка
Сверьте обозначения контактов
На обесточенной схеме найдите S, + и −. Подключите + к стабилизированному питанию 3–5 В, − к GND, а S к соответствующему аналоговому входу. Земля датчика и контроллера должна быть общей. Ориентируйтесь на маркировку, а не на порядок контактов в чужой схеме.
Проверьте допустимое напряжение входа
Напряжение питания датчика не определяет автоматически совместимость со входом контроллера. Перед использованием с ESP32 или ESP8266 сверьте допустимый диапазон АЦП конкретной платы и уровень сигнала S. Не подключайте выход датчика с питанием 5 В к 3,3-вольтовому входу без проверки и, при необходимости, надлежащего согласования.
Закрепите датчик и откалибруйте пороги
Оставьте электронику и разъём над водой; не превышайте отметку погружения. Запишите значение в сухом состоянии и показания на нужных уровнях с той водой, которую будете использовать. После изменения питания, воды или положения повторите калибровку.
Настройте обработку показаний
Усредняйте несколько измерений и задайте разные пороги включения и выключения, чтобы колебания воды не вызывали частых переключений. Для первоначальной отладки можно выбрать интервал считывания 100–1000 мс; окончательный интервал подберите под задачу.
Для макетного подключения можно использовать провода Dupont, выбрав концы под контакты датчика и контроллера. Соединения и макетную часть схемы держите сухими.
Ограничения и безопасность
Не заливайте электронику
Верхняя часть платы не является водонепроницаемой. Зафиксируйте датчик так, чтобы даже при колебаниях уровня вода не попадала на компоненты и разъём. Монтаж и очистку выполняйте после отключения питания.
Контролируйте состояние дорожек
Длительный контакт с водой, окисление и налёт изменяют показания. Периодически осматривайте рабочую поверхность, осторожно очищайте её мягкой тканью или щёткой и повторно проверяйте пороги. Не рассчитывайте на работу без обслуживания в агрессивной жидкости.
Питание только во время измерений
Для резистивных датчиков с открытыми электродами периодическая подача питания вместо постоянной помогает уменьшить электрохимическую коррозию.[2] Для коммутации питания используйте ключ, рассчитанный на ток модуля; не предполагайте, что любой GPIO может безопасно питать датчик напрямую.
Отдельный силовой каскад и резервная защита
Выход S предназначен для измерения, а не для питания насоса или катушки реле. Нагрузку подключайте через соответствующий драйвер. В системе, где ошибочное показание грозит затоплением или повреждением оборудования, предусмотрите независимое ограничение и безопасную реакцию на неисправность.
FAQ
Показывает ли датчик уровень в сантиметрах?
Датчик выдаёт аналоговый сигнал. Для оценки высоты нужна калибровка в конкретной установке; сама плата не формирует шкалу в сантиметрах и не гарантирует точность до миллиметра.
Почему показания отличаются после замены воды?
Резистивный датчик реагирует на электропроводность воды, а не только на смоченную площадь. После изменения состава воды проверьте сухое состояние и рабочие уровни и перенастройте пороги.
Является ли светодиод сигнализатором нужного уровня?
Светодиод датчика показывает наличие питания. Сигнализацию достижения нужного уровня необходимо реализовать с помощью контроллера и отдельной индикации.
Как использовать датчик с контроллером без аналогового входа?
Для считывания S нужен внешний АЦП, например модуль ADS1115 с I²C. Согласуйте питание, диапазон аналогового входа и уровни I²C с контроллером. Внешний АЦП не устраняет зависимость датчика от состава воды и состояния электродов.
Документы и источники
- Arduino, analogRead() — считывание аналогового входа и шкала 10-битного АЦП.
- e-Yantra, Interfacing Water Level Sensor with ESP32 — принцип периодического питания резистивных датчиков воды для уменьшения коррозии; не спецификация этой платы.
