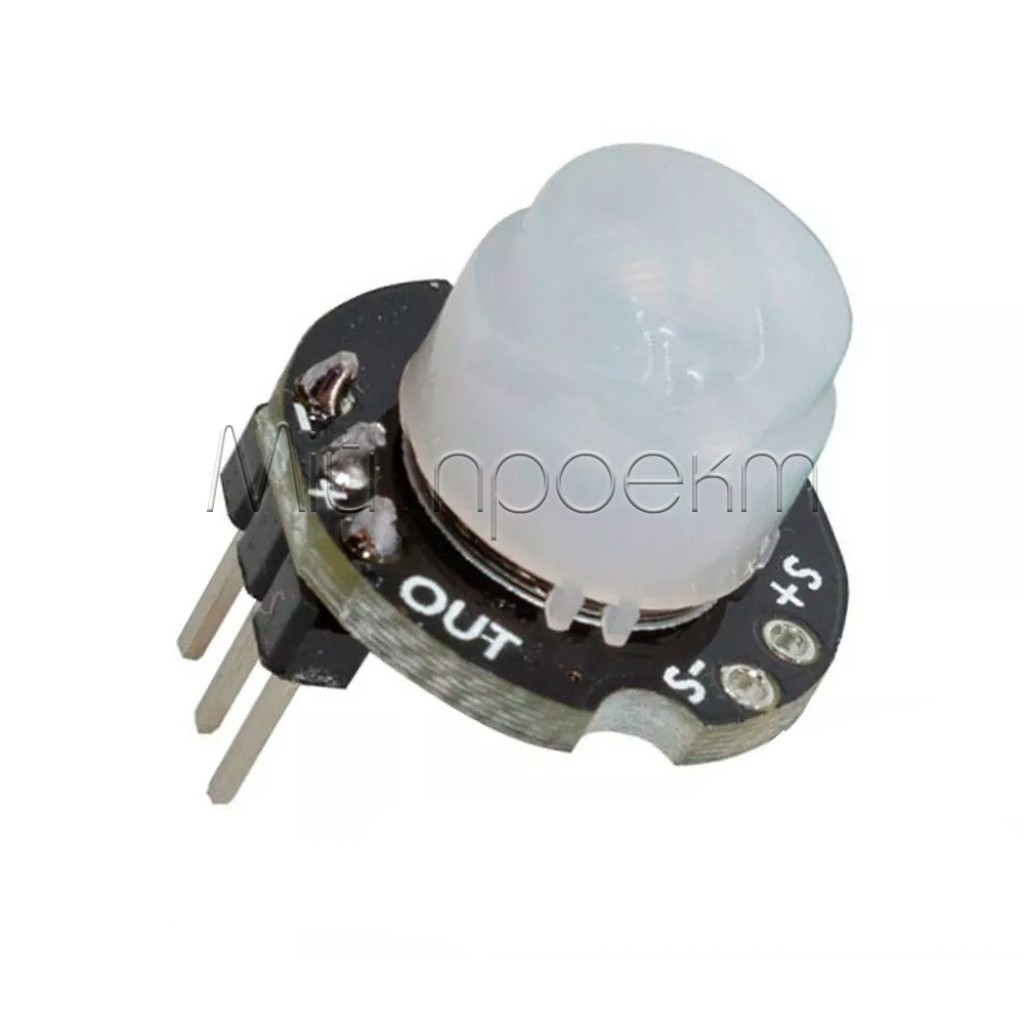

Кратко о SR602
SR602 — миниатюрный пассивный инфракрасный датчик движения для автоматического освещения, сигнализации и микроконтроллерных проектов. Цифровой выход передаёт событие обнаружения движения, а не измеренное расстояние до человека.
Ключевые характеристики
- Модель
- SR602
- Тип сенсора
- пассивный инфракрасный, PIR
- Питание
- 3,3–15 В DC
- Дальность обнаружения движения
- до 5 м; рекомендуемая рабочая зона — до 3,5 м
- Выход
- цифровой OUT, HIGH/LOW; уровни напряжения проверяйте перед подключением
- Основные контакты
- VCC, GND, OUT

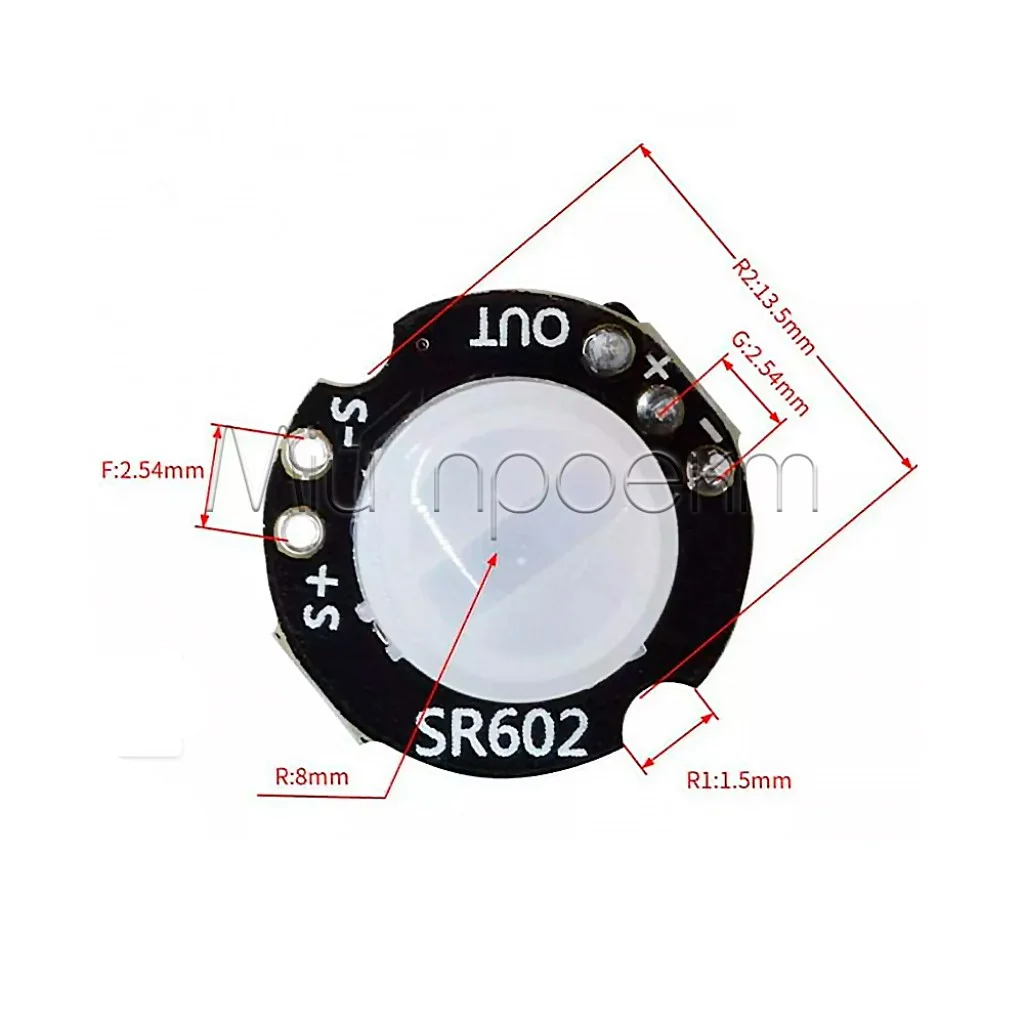

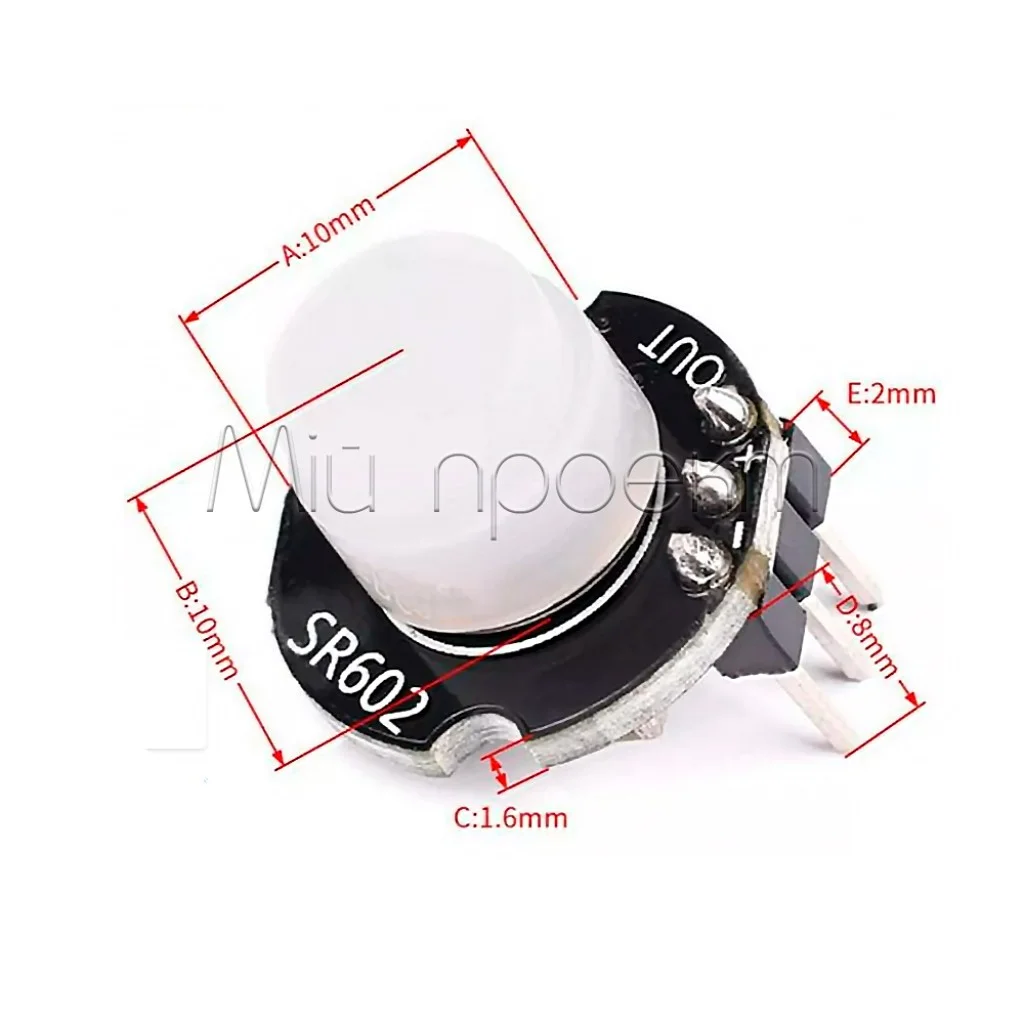

- Размеры модуля
- Ø15 × 15 мм
Подробное описание и особенности

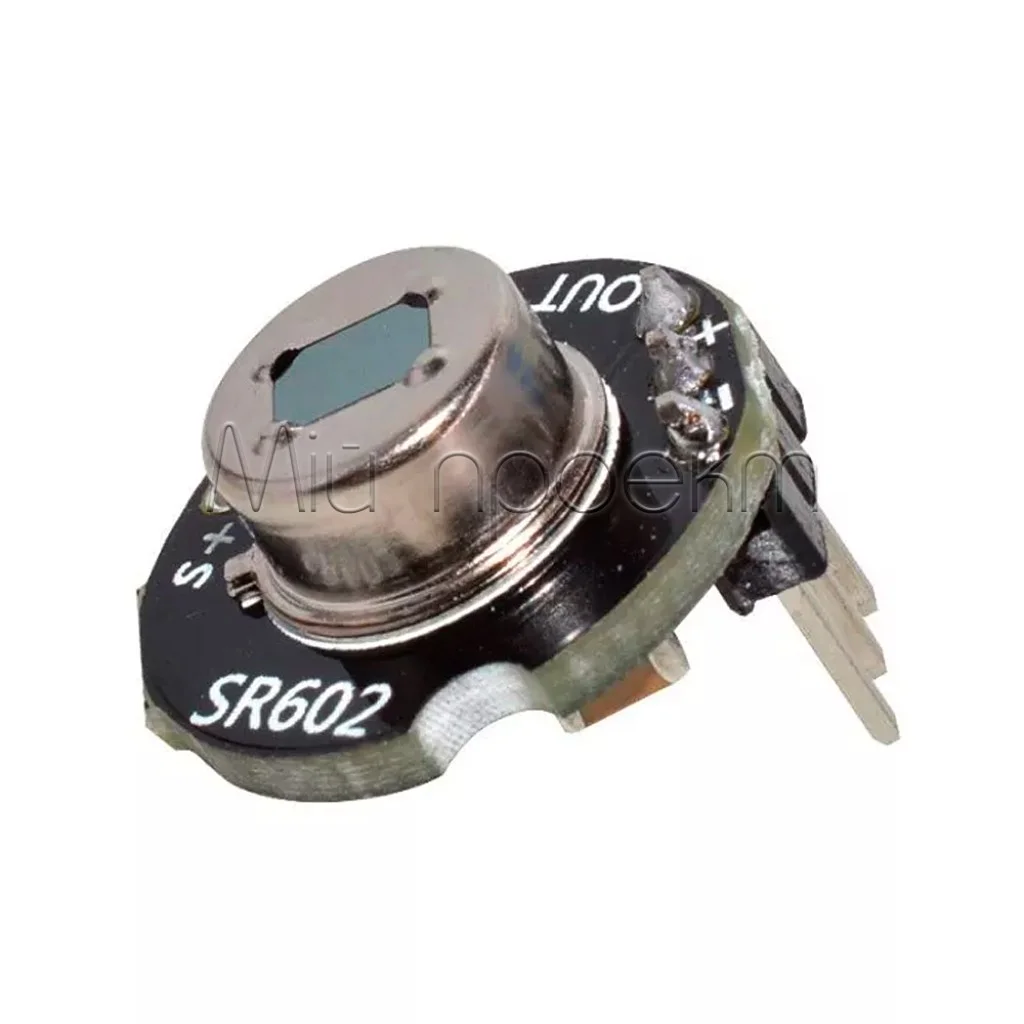

PIR-сенсор реагирует на изменение инфракрасного излучения при движении тёплых объектов в зоне обзора. Такой принцип подходит для обнаружения прохода человека, но не обеспечивает подсчёт людей или определение расстояния до них.[1] Линза Френеля формирует зону обнаружения, поэтому расположение датчика нужно проверять на месте установки.

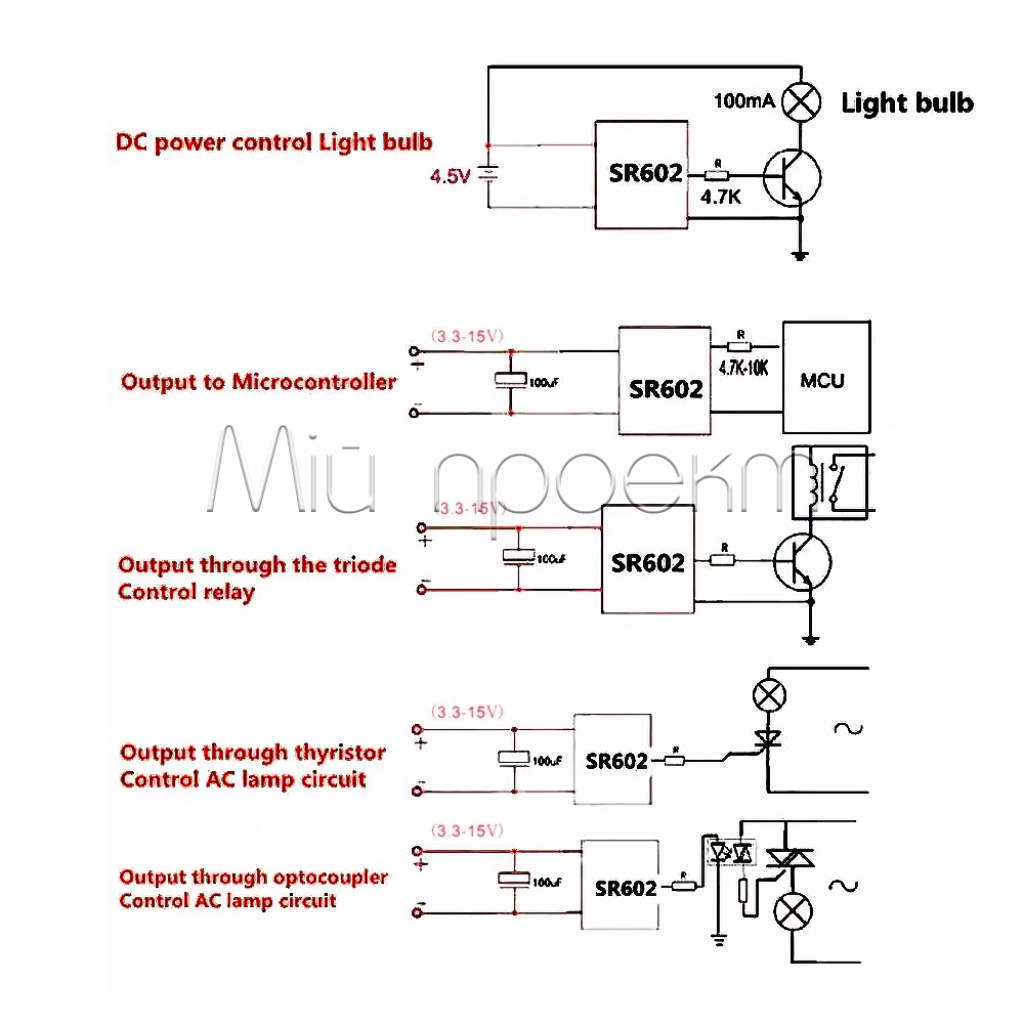

Цифровой сигнал удобно обрабатывать как событие: микроконтроллер может запустить таймер освещения, записать срабатывание или активировать внешнее устройство через драйвер. Напряжение питания датчика и допустимое напряжение сигнального входа контроллера — разные параметры; их нужно согласовывать отдельно.

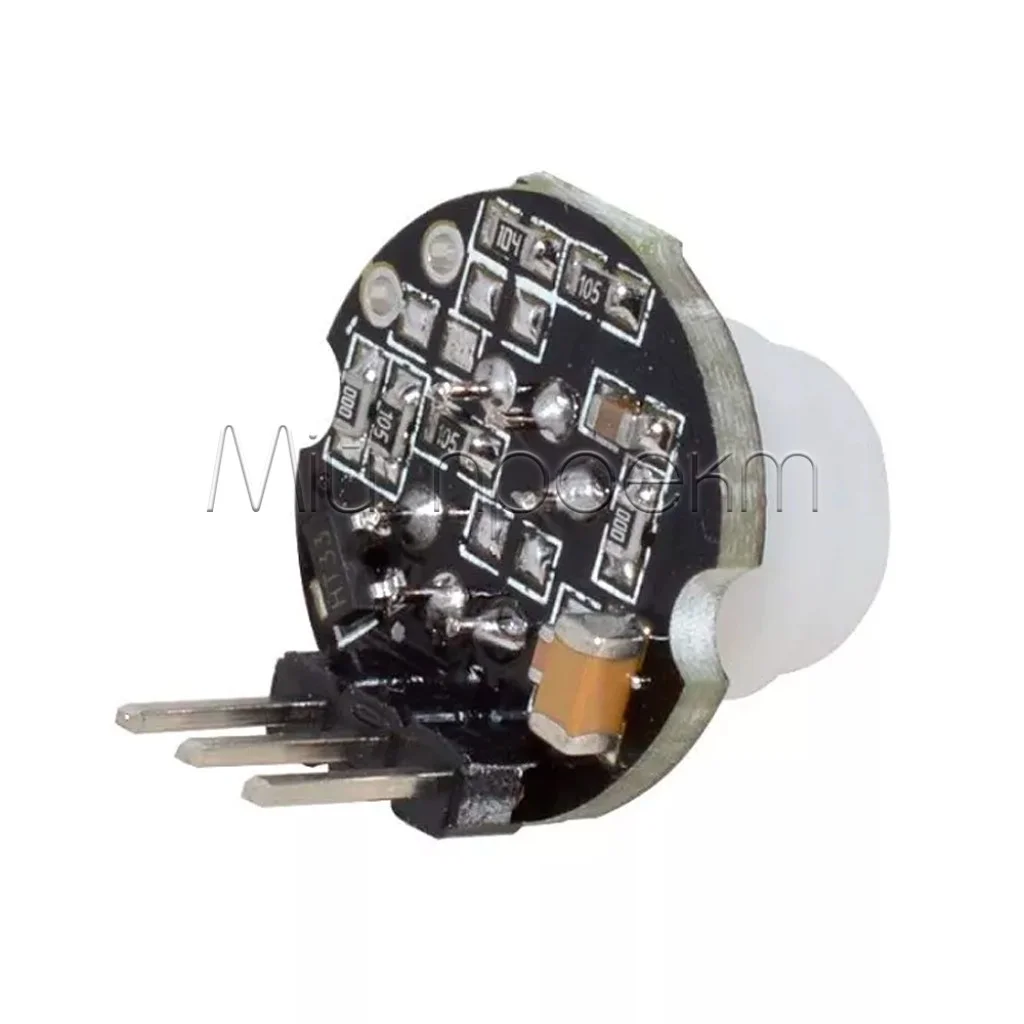

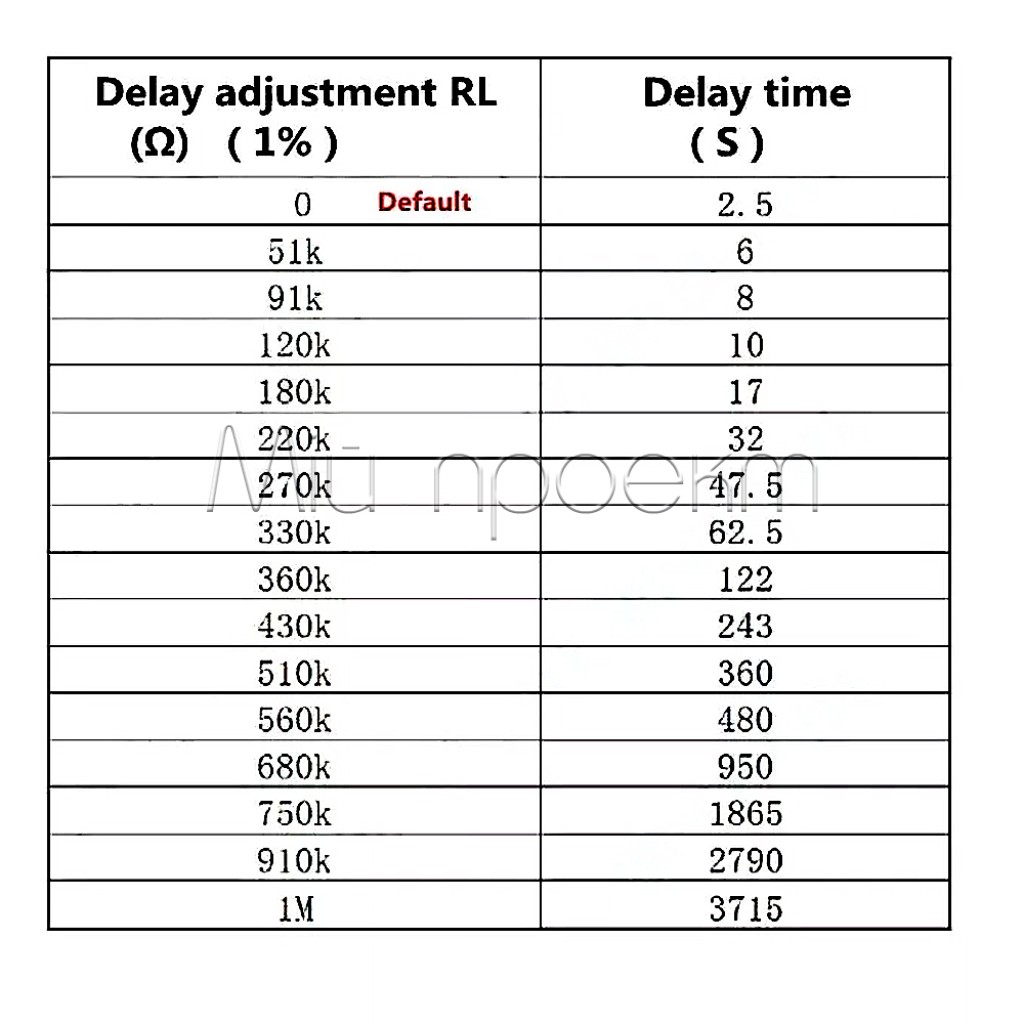

Настройка чувствительности и временных параметров SR602 предполагает замену SMD-резисторов, а не обычное вращение регулятора. Для проекта с изменяемой продолжительностью освещения удобнее реализовать таймер в контроллере, не вмешиваясь в плату сенсора.
Подойдёт / не подойдёт
Подойдёт
- Для компактной автоматики, реагирующей на движение в ближней зоне.
- Для учебных проектов со считыванием цифрового сигнала микроконтроллером после согласования уровней.
- Для запуска освещения или звукового оповещения через отдельный драйвер нагрузки.
Не подойдёт
- Для измерения расстояния и универсального обнаружения препятствий — для дальномерной задачи рассмотрите ультразвуковой HC-SR04 с учётом его питания и сигнальных уровней.
- Для гарантированного обнаружения неподвижного человека: PIR реагирует на изменения излучения, а не на сам факт постоянного присутствия.[1]
- Для прямого питания лампы, катушки реле или сирены от OUT.
- Для частой аппаратной настройки без пайки — более удобной альтернативой будет HC-SR501 с регуляторами чувствительности и времени, если подходят его более крупные габариты.
Примеры применения
Подсветка прохода
SR602 обнаруживает движение в коридоре, контроллер отсчитывает нужное время, а силовой ключ включает низковольтную LED-подсветку от отдельного источника. Для первоначальной настройки проверьте проходы на расстоянии до 3,5 м в фактическом месте монтажа.
Уведомление о движении
Контроллер считывает OUT и запускает сценарий домашней автоматизации или отправляет уведомление через отдельный сетевой модуль. Перед подключением проверьте электрическую совместимость сигнального входа; без контроллера и средства связи датчик уведомлений не отправляет.
Подключение и первый запуск
Сверьте контакты
При выключенном питании найдите VCC, GND и OUT по маркировке модуля. Не определяйте порядок контактов только по внешнему виду похожей платы.
Подайте питание
Подключите VCC к источнику постоянного напряжения в пределах 3,3–15 В, GND — к его минусу. Соблюдайте полярность.
Проверьте OUT
До соединения с GPIO измерьте уровни OUT в покое и при срабатывании. Сопоставьте их с порогами распознавания и максимально допустимым напряжением входа контроллера; при необходимости примените согласование уровней. Для неизолированного сигнального соединения нужна общая земля.
Проверьте систему без силовой нагрузки
Сначала проверьте считывание сигнала и реакцию на движение, затем подключайте драйвер освещения или оповещения. Проверьте длительность сигнала и работу таймера на полученном модуле.
Для коммутации низковольтной DC-нагрузки можно использовать MOSFET-модуль FR120N/D4184/LR7843 после контроллера. Выбирайте силовой режим с учётом конкретного варианта модуля, нагрузки и нагрева; совместимость его входа с OUT датчика требует отдельной проверки.
Ограничения и безопасность
Защитите сигнальный вход
Не подключайте OUT к GPIO, пока не проверите напряжение сигнала. Особенно внимательно проверяйте входы контроллеров с логикой 3,3 В: превышение допустимого напряжения может их повредить.
OUT не является силовым выходом
Питайте лампы, реле и другие нагрузки через соответствующий драйвер, а не от датчика. Не подключайте SR602 непосредственно к электросети и выполняйте монтаж только при выключенном питании.
Проверьте фактическую зону срабатывания
Не рассчитывайте на максимальную дальность как на гарантированную границу при любом монтаже. Перед постоянным использованием проверьте реакцию на движение во всех нужных точках и не используйте один PIR-сенсор как единственное средство защиты людей.
Осторожно с доработками
Замена мелких SMD-компонентов требует навыков пайки. Не меняйте резисторы по таблице для непроверенной ревизии платы; для изменения логики работы сначала используйте программу внешнего контроллера.
FAQ
Можно ли подключить SR602 к ESP32 или Arduino?
SR602 можно использовать как цифровой датчик для микроконтроллера, если уровни OUT соответствуют требованиям его входа. Проверьте напряжение и пороги GPIO до соединения; при необходимости добавьте согласование уровней.
Будет ли датчик работать только в темноте?

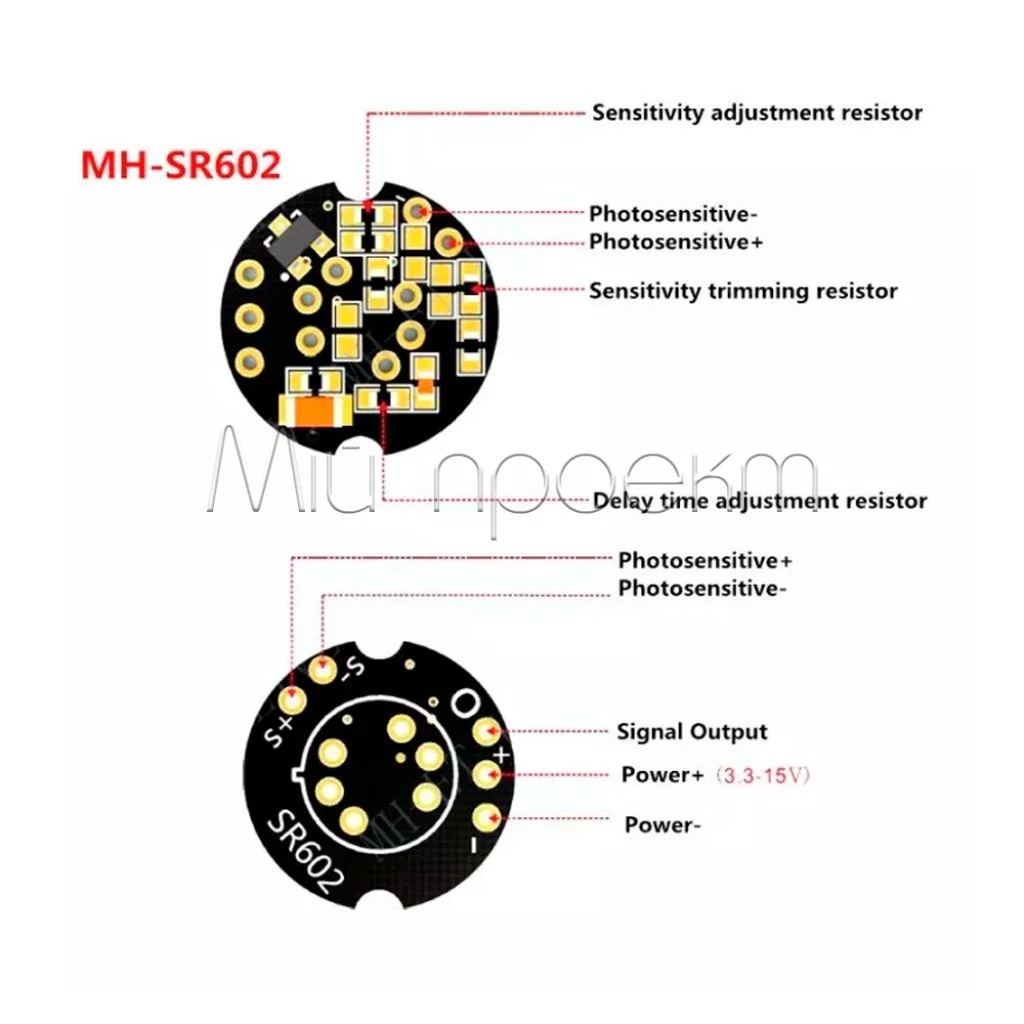

SR602 без подключённого фотодиода реагирует на движение независимо от освещённости. Для работы только в темноте нужен дополнительный фотодиод на предусмотренных контактах или отдельная проверка освещённости контроллером.
Можно ли программно продлить время работы света?
Внешний контроллер может удерживать освещение включённым по собственному таймеру после сигнала SR602. Такой таймер управляет нагрузкой, но не меняет аппаратные временные параметры самого датчика.
Документы и источники
- Adafruit Learning System, PIR Motion Sensor — Overview, обновлено 8 марта 2024 года — общий принцип PIR-обнаружения и отличие от определения расстояния и подсчёта людей; электрические параметры другого модуля на SR602 не распространяются.
