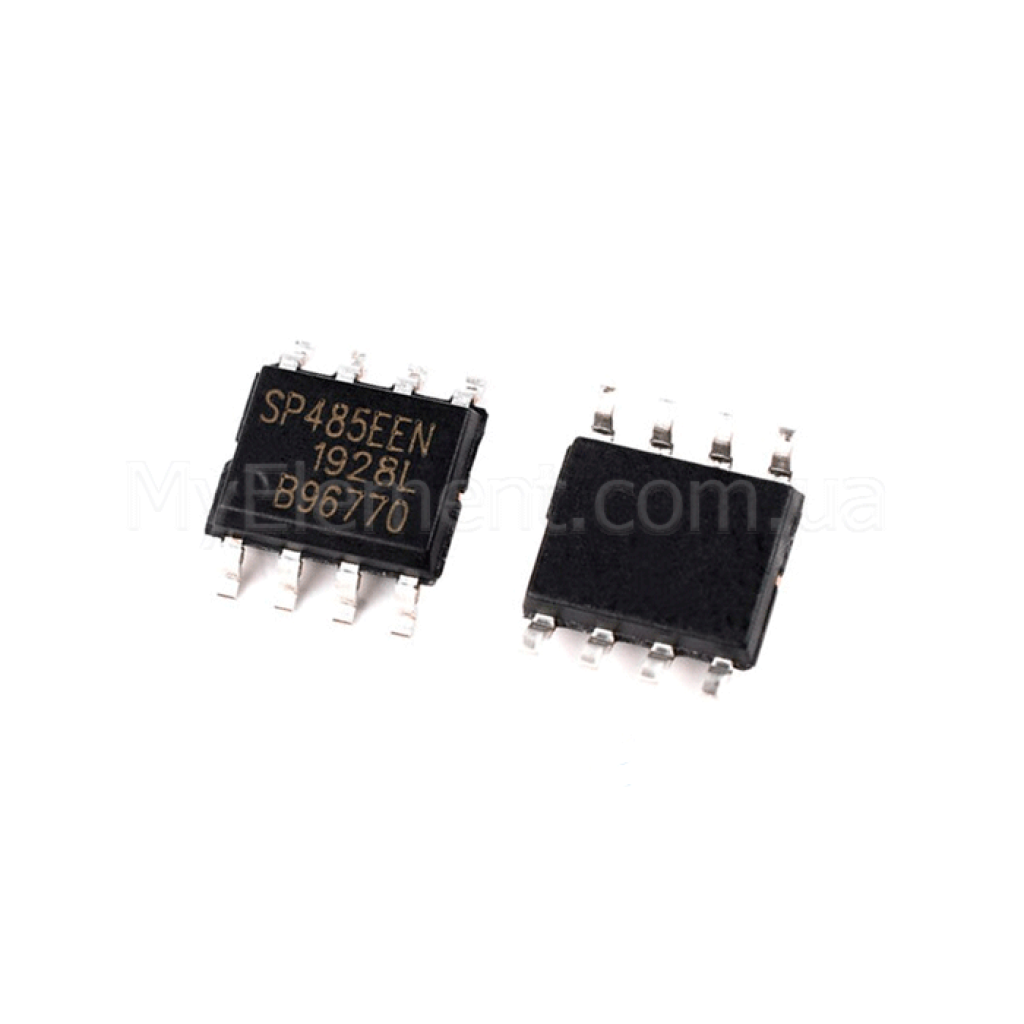

Микросхема SP485EEN корпус SOP-8

Страна-производитель: Китай Код товара: 5439
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема SP485EEN корпус SOP-8
Есть в наличии
Код товара: 5439
18.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:8
Способ монтажа:SMD
Тип корпуса:SOP-8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема SP485EEN корпус SOP-8
Код товара: 5439
18.00 грн
Описание

Микросхема SP485EEN SOP-8

SP485EEN — полудуплексный RS‑485/RS‑422 трансивер на 5 В в корпусе SOP‑8, предназначенный для высокоскоростной и помехоустойчивой сетевой коммуникации.

Основные преимущества

Повышенная ESD-стойкость

Защита на выводах A/B: ±15 кВ (HBM), ±15 кВ (IEC 61000‑4‑2 воздух), ±8 кВ (IEC 61000‑4‑2 контакт) для надежной работы в промышленных условиях.

Низкое потребление

Типичный ток питания без нагрузки около 0.9 мА (драйвер включен) или 0.6 мА (приемник включен), что снижает тепловыделение.

Высокая скорость

Поддержка скорости передачи данных до 10 Мбит/с под нагрузкой по RS‑485/RS‑422.

Промышленный диапазон

Версия «E» работает в диапазоне температур −40…+85 °C, что соответствует обозначению SP485EEN.

Ключевые характеристики

Тип:Полудуплексный RS‑485/RS‑422 трансивер
Напряжение питания (VCC):4.75…5.25 В (5 В номинально)
Скорость передачи данных:до 10 Мбит/с
ESD (HBM, выводы A/B):±15 кВ
ESD (IEC 61000‑4‑2, воздух/контакт, A/B):±15 кВ / ±8 кВ
Кол-во узлов на шине:до 32
Логические уровни управления:VIH ≥ 2.0 В; VIL ≤ 0.8 В (для DE, RE, DI)
Вход приемника (порог диф.):−0.2…+0.2 В; гистерезис ≈ 20 мВ
Ток питания (типичный):~0.9 мА (DE=VCC, без нагрузки); ~0.6 мА (RE=0, DE=0)
Диапазон температур (SP485EEN):−40…+85 °C
Корпус:SOP‑8
Распиновка (1→8):RO, RE, DE, DI, GND, A, B, VCC

Детальные технические параметры

  • Поддерживаемые протоколы: RS‑485, RS‑422; полудуплексный режим.
  • Максимальная скорость: 10 Мбит/с при Rdiff=54 Ω, CL1=CL2=100 пФ.
  • Типичные задержки драйвера: tPLH/tPHL 30…60 нс; нарастание/спад 15…40 нс.
  • Управление режимами: выводы DE (включает драйвер, уровень HIGH) и RE (включает приемник, активный LOW).
  • Параметры приемника: входное сопротивление ~12…15 кΩ; высокий уровень на выходе ≥3.5 В при VID=200 мВ, IO=−4 мА.
  • КЗ‑стойкость драйвера: ±250 мА в диапазоне −7…+12 В на выходе.
  • Предельные значения (абс. макс.): VCC до 7.0 В; вход/выход логики −0.3…(VCC+0.5) В.
Примечание: параметры основаны на документации MaxLinear для SP485EEN. Источник: MaxLinear Datasheet (PDF).

Основные области применения

  • Промышленные сети и автоматика на шине RS‑485.
  • Интерфейсы связи между контроллерами, датчиками и исполнительными устройствами.
  • Системы сбора данных, автоматизация зданий, телеметрия.

Совместимые обозначения и альтернативы

SP485EEN относится к семейству SP481E/SP485E. Близкие варианты из того же даташита: SP485ECN‑L (0…70 °C), SP485EEN‑L (−40…+85 °C, RoHS), SP485EMN‑L (−40…+125 °C); также совместим по выводам SP481E (аналог с режимом пониженного потребления «Shutdown»).

Вопросы-ответы (FAQ)

Работает ли SP485EEN от 3.3 В?

Нет. Устройство рассчитано на питание 5 В (4.75…5.25 В).

Это полнодуплексный или полудуплексный трансивер?

Полудуплексный. Для полнодуплексной связи нужны другие решения семейства.

Какие сигналы управляют включением драйвера/приемника?

DE (активный HIGH) включает драйвер, RE (активный LOW) включает приемник; типовая распиновка: 1‑RO, 2‑RE, 3‑DE, 4‑DI, 5‑GND, 6‑A, 7‑B, 8‑VCC.
