Кратко об ESP32-S2 Mini Type-C
ESP32-S2 Mini Type-C — компактная плата разработчика для сетевых датчиков, домашней автоматизации и учебных IoT-проектов. Плата сочетает Wi-Fi 2,4 ГГц, 4 МБ флеш-памяти, 2 МБ PSRAM и USB Type-C для питания и программирования.
Ключевые характеристики
- Микроконтроллер
- Espressif ESP32-S2FN4R2
- Процессор ESP32-S2
- одноядерный 32-битный Xtensa LX7, до 240 МГц[1]
- Флеш-память
- 4 МБ
- Дополнительная оперативная память
- 2 МБ PSRAM
- Wi-Fi
- 2,4 ГГц, IEEE 802.11 b/g/n[1]

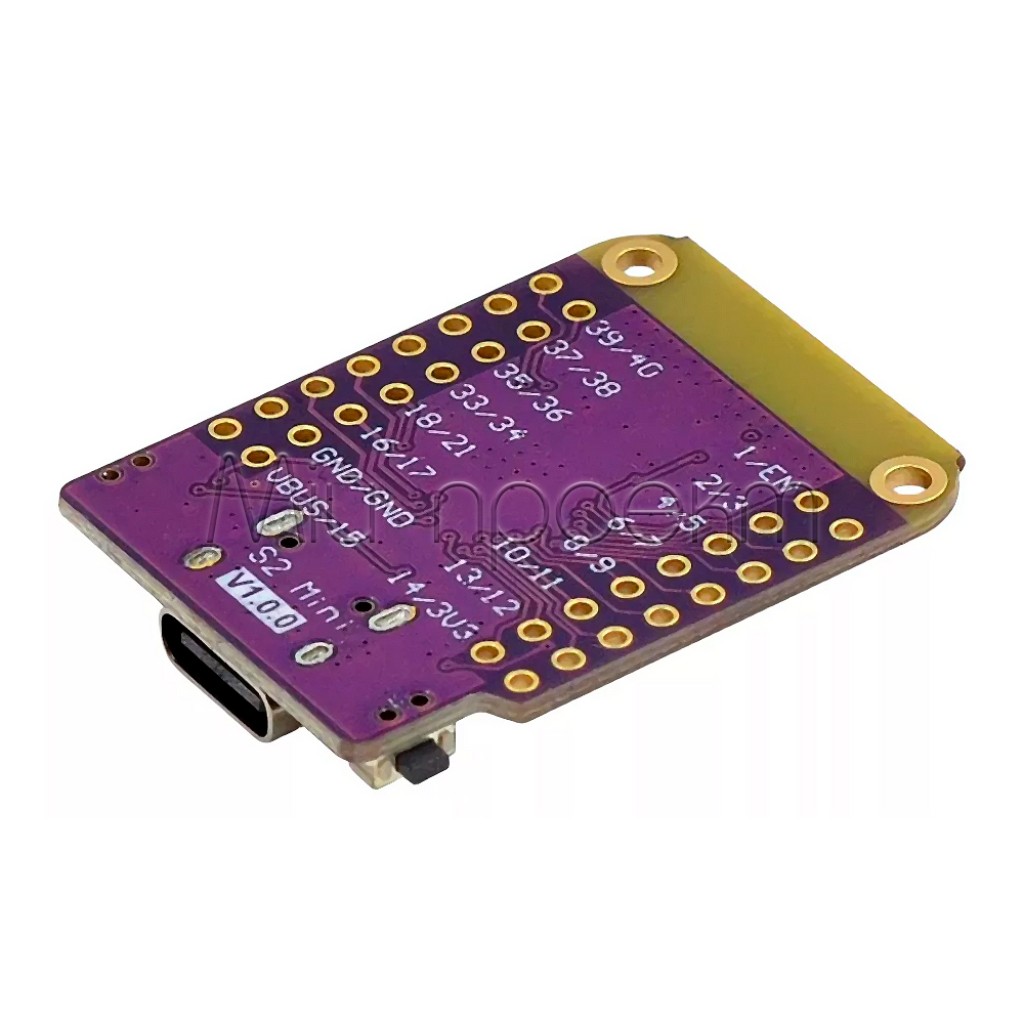

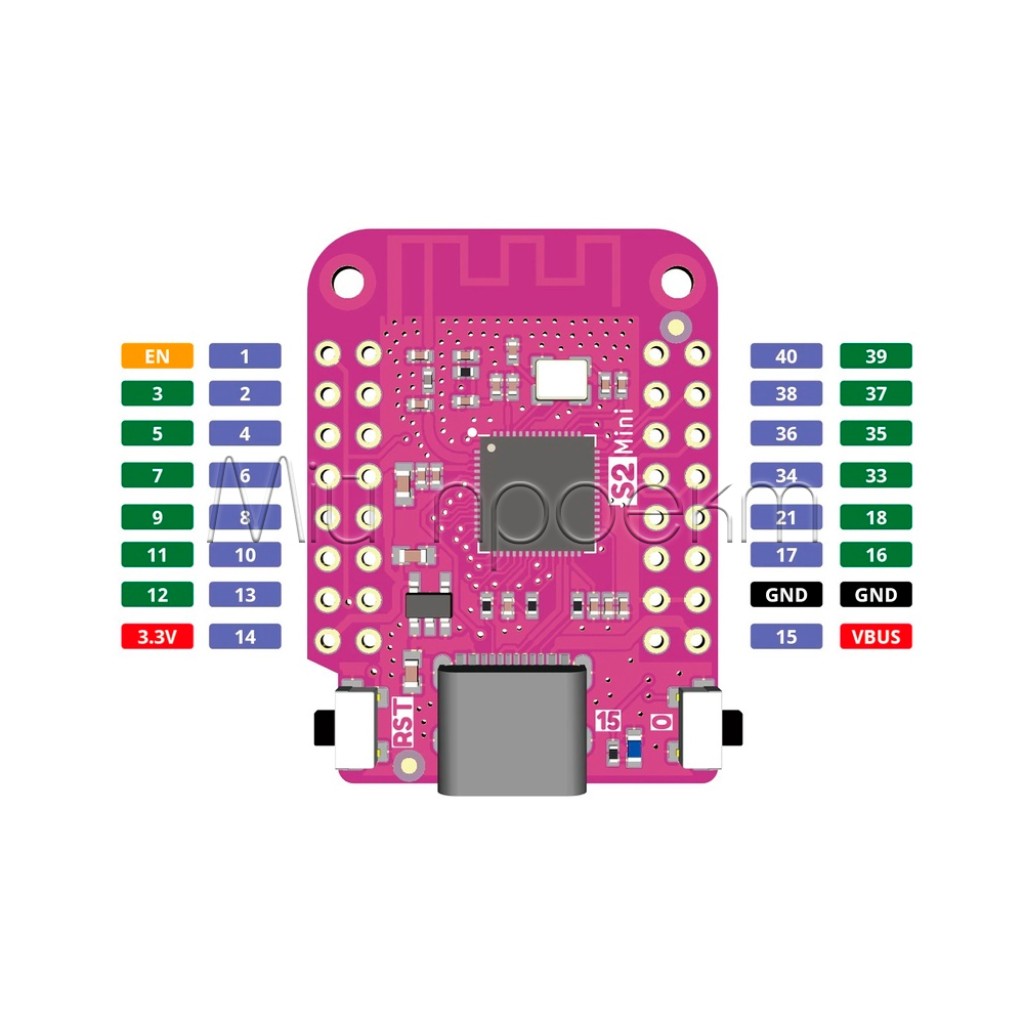

- Выведенные GPIO
- 27; доступность функций зависит от назначения контактов
- Интерфейсы и управление
- SPI, I²C, UART, PWM
- Рабочее напряжение логики
- 3,3 В
- Питание через USB
- 5 В, разъём Type-C
- Кнопки
- RST для сброса; BOOT, соединённая с GPIO0, для входа в загрузчик
- Программируемый светодиод
- GPIO15

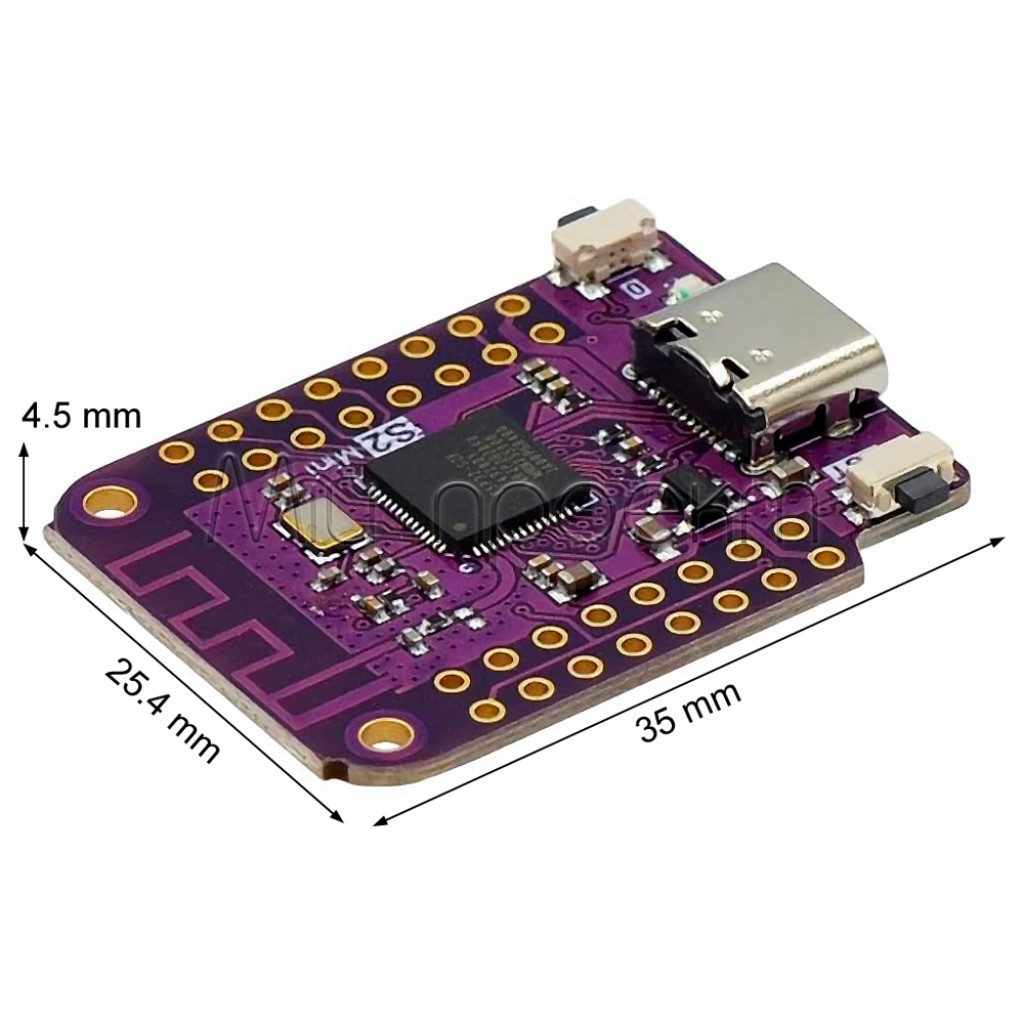

- Размеры платы
- 35 × 25,4 × 4,5 мм
- Среды разработки
- Arduino IDE, PlatformIO, ESP-IDF
Подробное описание и особенности
Сетевой контроллер с дополнительной памятью
ESP32-S2 Mini может считывать данные периферии, выполнять локальную логику и передавать результаты через Wi-Fi. Флеш-память предназначена для прошивки и постоянных данных, а PSRAM расширяет возможности работы с временными буферами. PSRAM не заменяет флеш-память; её использование зависит от настроек среды и поддержки в программе.
Wi-Fi ESP32-S2 работает со стандартами 802.11 b/g/n в диапазоне 2,4 ГГц, а не с 802.11ac или сетью только на 5 ГГц.[1] Для двухдиапазонного роутера достаточно включить совместимую сеть 2,4 ГГц.
USB и программирование
USB Type-C используется для питания и записи прошивки. Для работы с компьютером нужен кабель с передачей данных. В Arduino IDE для этой платы выбирают профиль LOLIN S2 MINI из пакета Arduino-ESP32.[2] Прошивки для классического ESP32, ESP32-C3 или ESP32-S3 не следует использовать вместо прошивки для ESP32-S2.
Периферия и режимы сна
Интерфейсы I²C, SPI и UART позволяют подключать датчики, дисплеи и другие цифровые модули, а PWM — формировать управляющие сигналы. Назначение контактов в программе должно соответствовать фактическому подключению: название интерфейса само по себе не определяет универсальную распиновку для всех прошивок.
Режим Deep Sleep подходит для периодического пробуждения и измерений. RTC GPIO имеют отдельные возможности работы в режимах сна, но это не означает, что все обычные GPIO или Wi-Fi остаются активными. Реальная автономность зависит от всей схемы, источника питания и продолжительности активных сеансов, а не только от поддержки сна микроконтроллером.
Подойдёт / не подойдёт
Подойдёт
- Для IoT-узла с передачей показаний датчиков через Wi-Fi.
- Для прототипа с цифровой периферией и логикой 3,3 В.
- Для изучения Arduino-ESP32, ESP-IDF и работы с интерфейсами.
- Для периодических измерений с переходом в Deep Sleep между сеансами.
Не подойдёт
- Для подключения к сети, доступной только в диапазоне 5 ГГц.
- Для прямого приёма 5-вольтовых сигналов на GPIO без согласования уровней.
- Как гарантированная замена другой платы по посадочным размерам и распиновке без сверки контактов и габаритов.
- Для запуска проекта простой записью прошивки от другого семейства ESP32 без адаптации.
Примеры применения
Сетевой датчик микроклимата
Плата с питанием через USB опрашивает внешний датчик температуры и влажности и отправляет показания на локальный сервер через Wi-Fi 2,4 ГГц. Питание датчика и сигнальные уровни нужно согласовать с платой.
Локальная панель состояния
ESP32-S2 Mini получает сетевые данные и выводит их на совместимый I²C или SPI дисплей. Контакты интерфейса задают в прошивке в соответствии с подключением, а доступный объём буферов проверяют после настройки PSRAM.
Учебный стенд
Начать можно с управления встроенным светодиодом на GPIO15, после чего добавить один цифровой датчик и сетевую передачу результатов. Поэтапное подключение упрощает поиск ошибки в программе или монтаже.
Подключение и первый запуск
Подготовьте плату

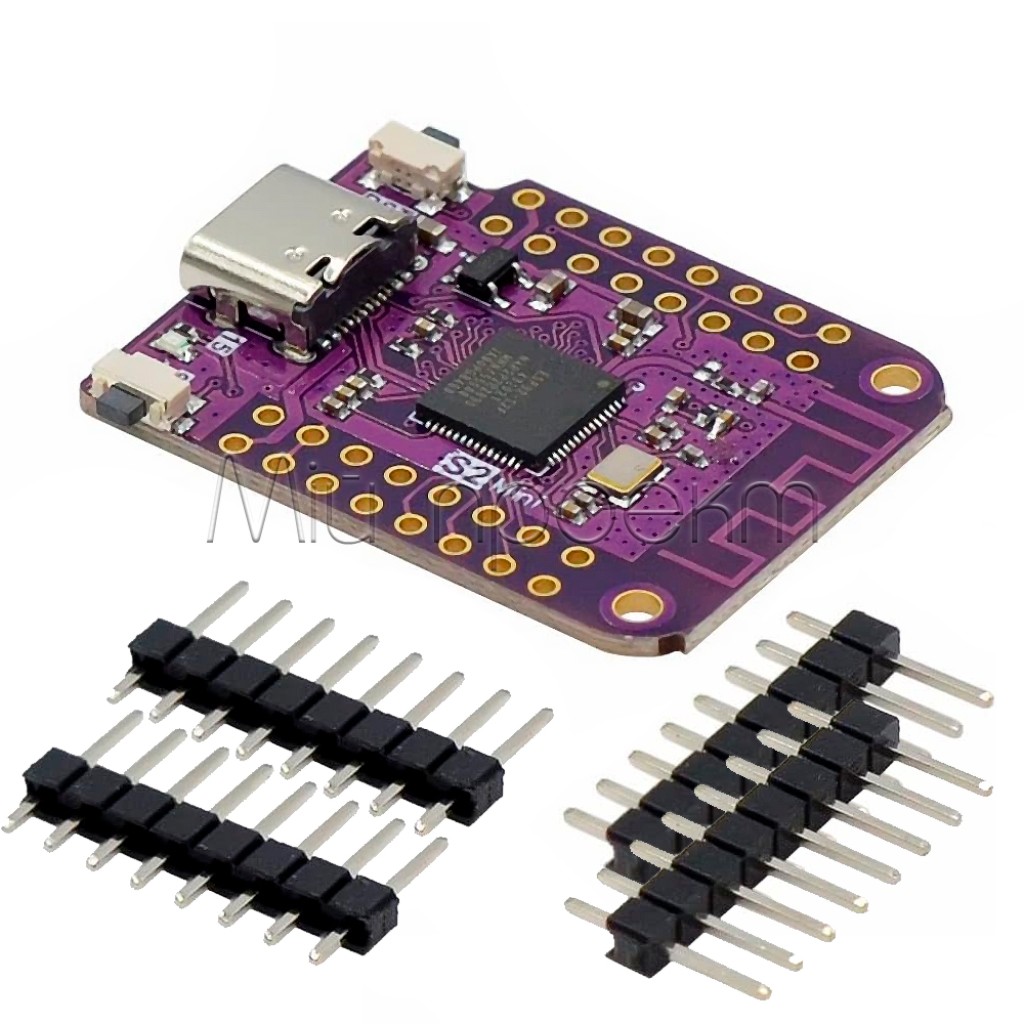

Сверьте маркировку контактов. Для монтажа на контактных гребёнках сначала припаяйте их, проверьте отсутствие перемычек припоя и только затем подключайте питание.
Подключите USB и настройте среду
Используйте USB Type-C кабель с линиями данных. В Arduino IDE установите пакет Arduino-ESP32, выберите
LOLIN S2 MINIи порт платы.[2]При необходимости войдите в загрузчик
Удерживайте BOOT или кнопку 0, кратко нажмите и отпустите RST, затем отпустите BOOT. После повторного USB-подключения выберите доступный порт и загрузите тестовую программу.[2]
Добавьте внешний модуль
Отключите питание, проверьте полярность, общую землю и уровни сигналов. Подключайте периферию по одному модулю и сверяйте контакты с настройками программы.
Совместимые товары и аксессуары
Для обмена сигналами между логикой 3,3 В и 5 В можно использовать 8-канальный преобразователь уровней CJMCU-0108 на TXS0108E. Перед применением проверьте его пригодность для конкретного интерфейса, скорости и нагрузки линий; преобразователь сигналов не является источником питания периферии.
Ограничения и безопасность
Разделяйте питание USB и сигнальные уровни
Подавайте 5 В через USB Type-C, а к GPIO подключайте только совместимые сигналы 3,3 В. Не подавайте 5 В на контакт 3V3 или сигнальные входы. Монтаж и переподключение выполняйте без питания.
Не блокируйте запуск внешней периферией
GPIO0 участвует в выборе режима загрузки, а RST/EN управляет сбросом и не является обычным GPIO. Не подключайте к ним периферию, которая удерживает нежелательный уровень во время старта. Если плата не запускает программу, отключите внешние модули и повторите запуск.
Проверяйте посадочные размеры до изготовления корпуса
Для тесного корпуса или собственной печатной платы сверьте фактические габариты, расположение USB-разъёма и рядов контактов. Похожий формфактор другой Mini-платы не гарантирует механической и электрической взаимозаменяемости.
FAQ
Какой профиль выбрать в Arduino IDE?
Для ESP32-S2 Mini используйте LOLIN S2 MINI из пакета Arduino-ESP32.[2] Параметры памяти и контакты периферии должны соответствовать плате и вашей программе.
Что делать, если не начинается запись прошивки?
Проверьте USB-кабель с передачей данных и выбранный порт. Затем удерживайте BOOT, кратко нажмите RST и отпустите BOOT, чтобы перейти в загрузчик.[2] Сначала выполняйте эту проверку без внешней периферии.
Являются ли 2 МБ PSRAM памятью для хранения прошивки?
PSRAM — дополнительная оперативная память для данных во время работы. Прошивка хранится во флеш-памяти; для использования PSRAM нужна соответствующая поддержка в выбранной среде.
Будет ли плата работать с роутером Wi-Fi 5 или Wi-Fi 6?
ESP32-S2 Mini может подключаться, если роутер предоставляет совместимую сеть 802.11 b/g/n в диапазоне 2,4 ГГц.[1] Наличия только сети 5 ГГц для этой платы недостаточно.
Документы и источники
- Espressif Systems, ESP32-S2 Series Datasheet, версия 1.9 — архитектура и максимальная частота процессора, стандарты и диапазон Wi-Fi микроконтроллера ESP32-S2.
- WEMOS, Get started with Arduino [S2 series] — профиль LOLIN S2 MINI и последовательность нажатия кнопок для входа в режим загрузки.
