CJMCU-0108 8-канальный двунаправленный преобразователь уровней 3.3/5В на TXS0108E

Name: CJMCU-0108 8-канальный двунаправленный преобразователь уровней 3.3/5В на TXS0108E
Brand: Мій Проект
SKU: 1404
Price: 37.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1404

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

CJMCU-0108 8-канальный двунаправленный преобразователь уровней 3.3/5В на TXS0108E

Есть в наличии

Код товара: 1404

37.00 грн

Нашли дешевле?

-Входное напряжение-:1.2 - 5.5 В

-Размеры-:27 х 16.5 мм

-Тип микросхемы-:TXS0108E

-Модель-:CJMCU-0108

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

CJMCU-0108 8-канальный двунаправленный преобразователь уровней 3.3/5В на TXS0108E

Код товара: 1404

37.00 грн

Описание

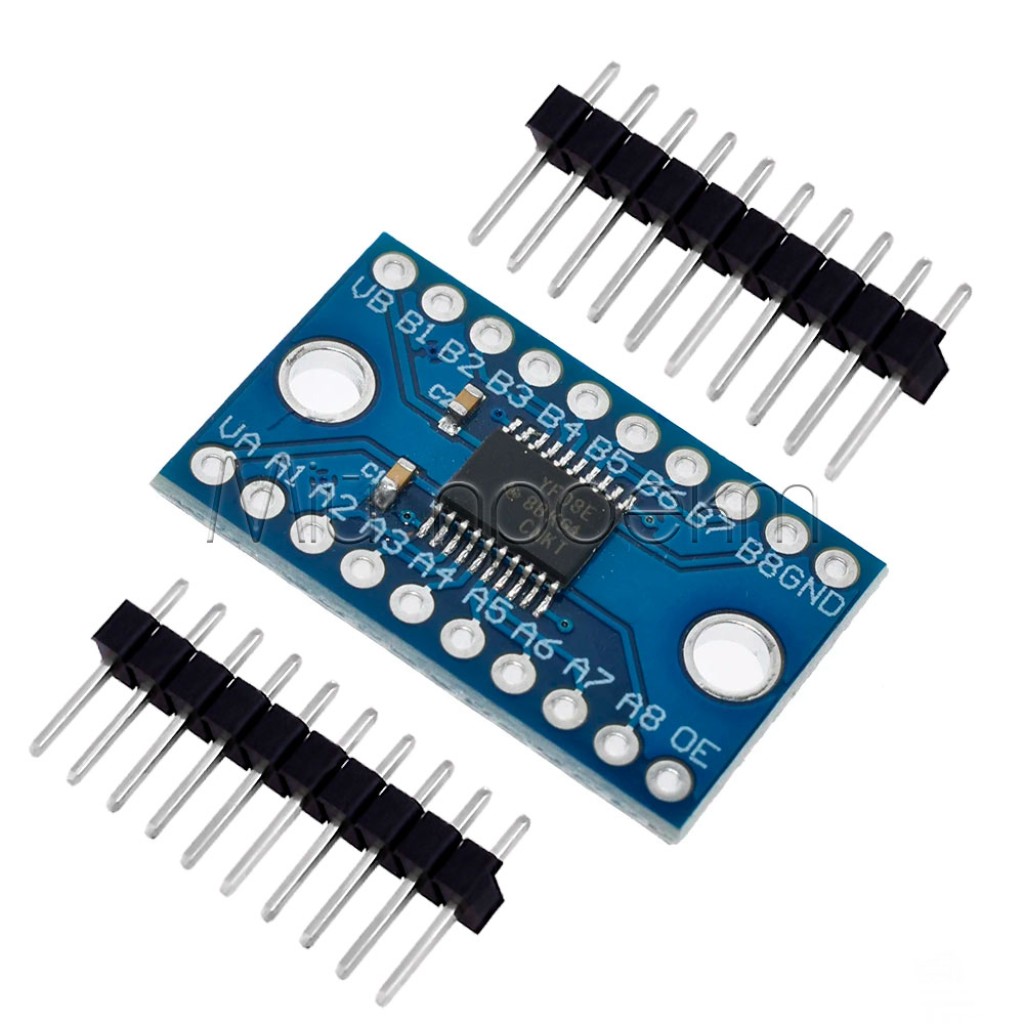

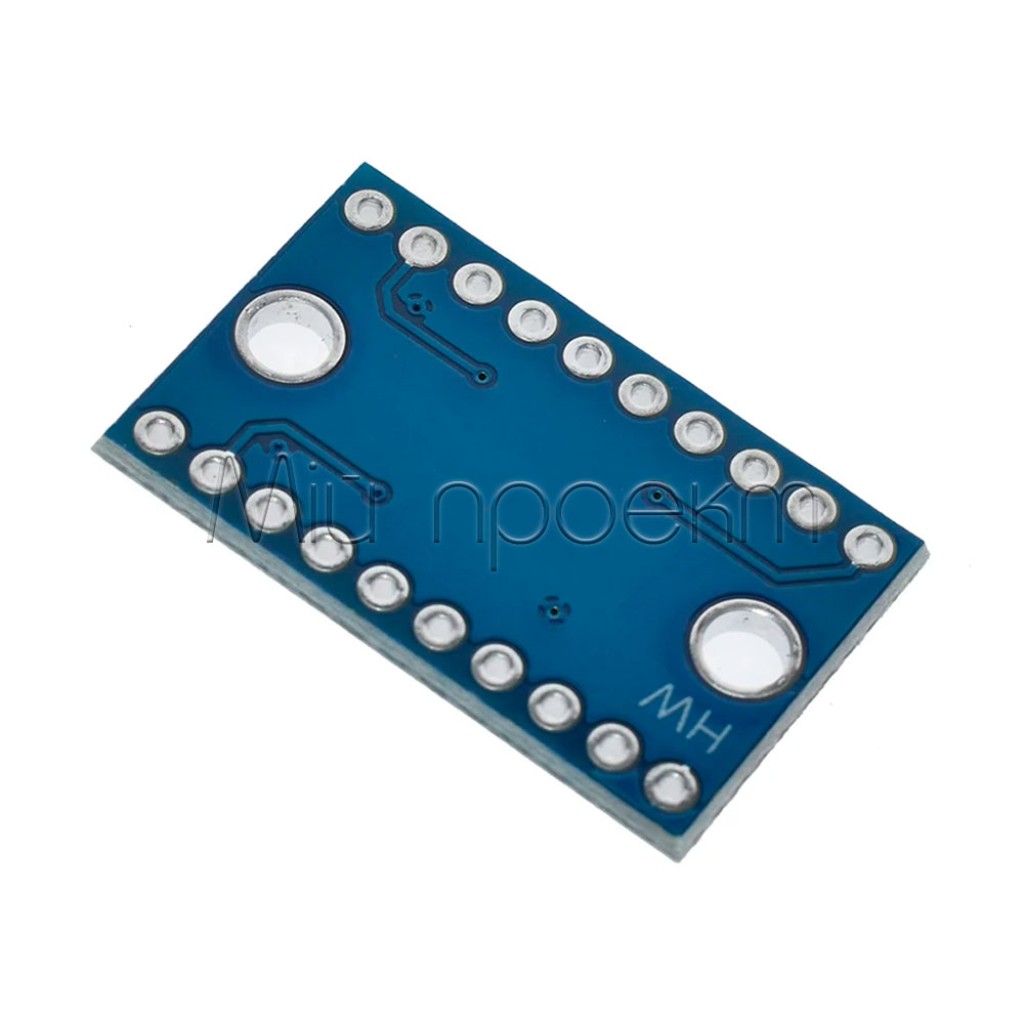

🔌 Модуль логического преобразователя уровней TXS0108E

Двунаправленный 8-канальный транслятор напряжения для соединения устройств с различными логическими уровнями

Общее описание

Модуль логического преобразователя уровней TXS0108E – это высокоэффективный двунаправленный транслятор напряжения, обеспечивающий безопасное соединение и коммуникацию между электронными компонентами с различными логическими уровнями. Этот компактный 8-канальный модуль позволяет одновременно преобразовывать восемь сигнальных линий, работая с напряжениями от 1.4В до 5.5В. Идеально подходит для проектов, требующих совместимости между устройствами с логическими уровнями 3.3В и 5В, такими как Arduino, Raspberry Pi, ESP32, микроконтроллеры STM32 и различные сенсоры. Модуль установлен на удобную плату с выведенными контактами для легкой интеграции в макетные платы и DIY проекты.

✅ Технические преимущества:

• Двунаправленная работа – модуль автоматически определяет направление передачи данных, позволяя сигналам проходить в обоих направлениях: повышать логические уровни с 3.3В до 5В и наоборот без необходимости дополнительной настройки
• 8 независимых каналов – позволяет одновременно преобразовывать до восьми сигнальных линий, что делает модуль универсальным для различных проектов, от простого последовательного соединения до сложных интерфейсов с множеством линий данных
• Широкий диапазон рабочих напряжений – поддерживает напряжение от 1.4В до 3.6В на стороне A и от 1.65В до 5.5В на стороне B, что обеспечивает совместимость с большинством современных микроконтроллеров и цифровых устройств
• Пин разрешения выхода (OE) – дополнительный управляющий пин, работающий как переключатель "включено/выключено" для всего модуля, позволяя управлять работой устройства программно и экономить энергию в проектах с батарейным питанием
• Простота интеграции – благодаря компактному размеру и стандартным штыревым разъемам, модуль легко встраивается в макетные платы и прототипы, не требуя дополнительных адаптеров или пайки

🔧 Идеальное решение для:

Соединение Arduino (5В) с Raspberry Pi (3.3В)

Интерфейсы UART/Serial

I2C и SPI коммуникации

Подключение 3.3В сенсоров к 5В контроллерам

Робототехнические проекты

DIY электроника и прототипирование

Интеграция ESP32/ESP8266 с другими системами

Проекты Интернета вещей (IoT)

💡 Широкие возможности применения:

Последовательная коммуникация между устройствами – обеспечивает надежный обмен данными через UART/Serial интерфейс между Raspberry Pi (3.3В) и Arduino (5В), позволяя создавать сложные системы с различными типами микроконтроллеров. Идеально для проектов, где необходимо использование различных платформ и их уникальных возможностей в одной системе.
Защита чувствительных компонентов – предотвращает повреждение дорогих низковольтных устройств, таких как Raspberry Pi, ESP32 или специализированных сенсоров, которые могут выйти из строя при подаче 5В сигналов на входы, рассчитанные на 3.3В. Установка модуля – это необходимая мера предосторожности для сохранения работоспособности ваших компонентов.
Работа с шинными интерфейсами – позволяет безопасно соединять устройства с различными логическими уровнями через I2C, SPI и другие цифровые интерфейсы. Особенно полезно при использовании современных дисплеев, памяти EEPROM, аналого-цифровых преобразователей и других периферийных устройств с промышленными контроллерами.
Интеграция в IoT системы – упрощает создание многокомпонентных проектов Интернета вещей, где часто используются различные микроконтроллеры, радиомодули и сенсоры с разными рабочими напряжениями. Модуль обеспечивает надежную работу всей системы, независимо от разнообразия компонентов.
Образовательные проекты – идеальный инструмент для учебных лабораторий, где студенты экспериментируют с различными типами микроконтроллеров и электронных компонентов. Позволяет безопасно подключать разнообразное оборудование без риска повреждения, что особенно важно для учебных заведений с ограниченным бюджетом на оборудование.

📦 Детальные технические характеристики:

Чип: TXS0108E в корпусе TSSOP
Количество каналов: 8 независимых двунаправленных каналов
Рабочие напряжения:
- Сторона A (VA): 1.4В - 3.6В
- Сторона B (VB): 1.65В - 5.5В

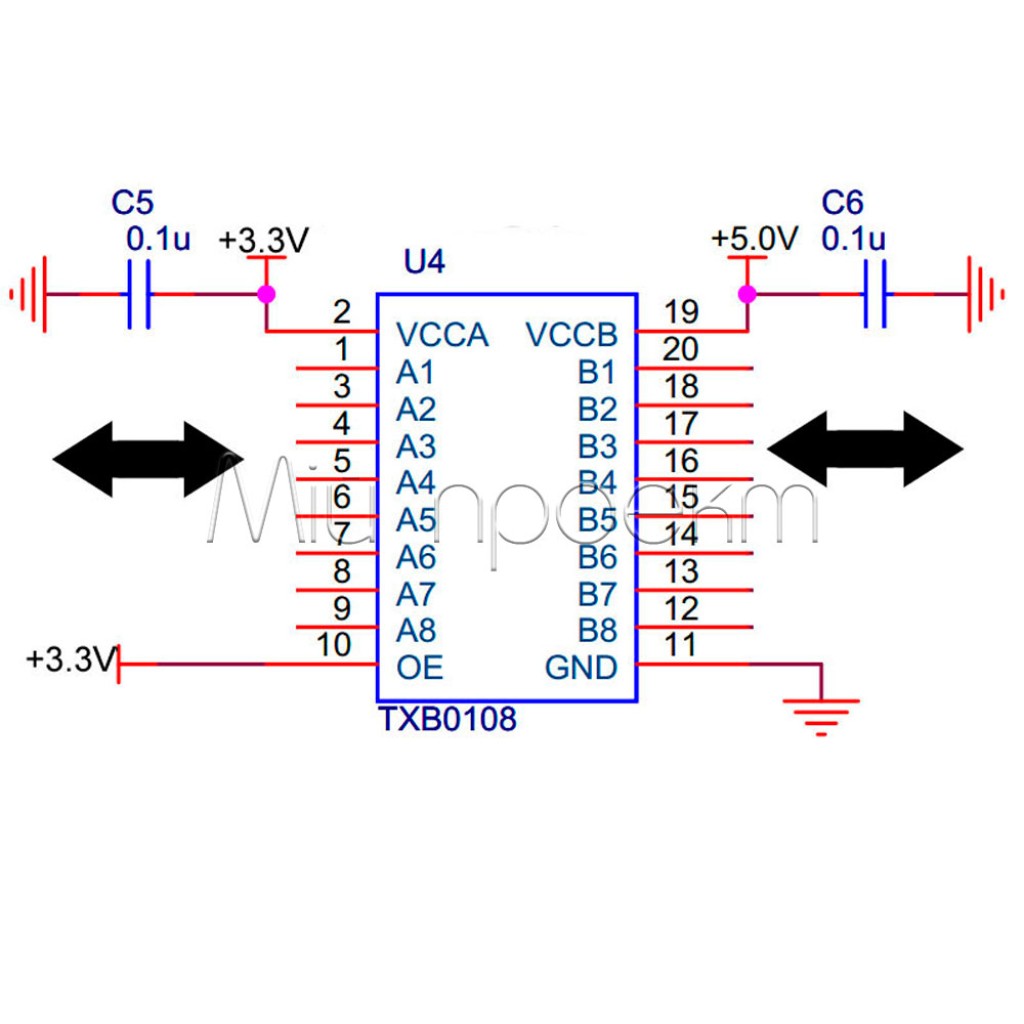

Пин питания VA: Подключается к опорному напряжению для устройств с более низким логическим уровнем (например, 3.3В)
Пин питания VB: Подключается к опорному напряжению для устройств с более высоким логическим уровнем (например, 5В)
Пин управления OE (Output Enable): Управляет активацией модуля (HIGH - активен, LOW - выключен)
Скорость передачи данных: До 60 Мбит/с
Направление передачи данных: Автоматическое определение (двунаправленное)

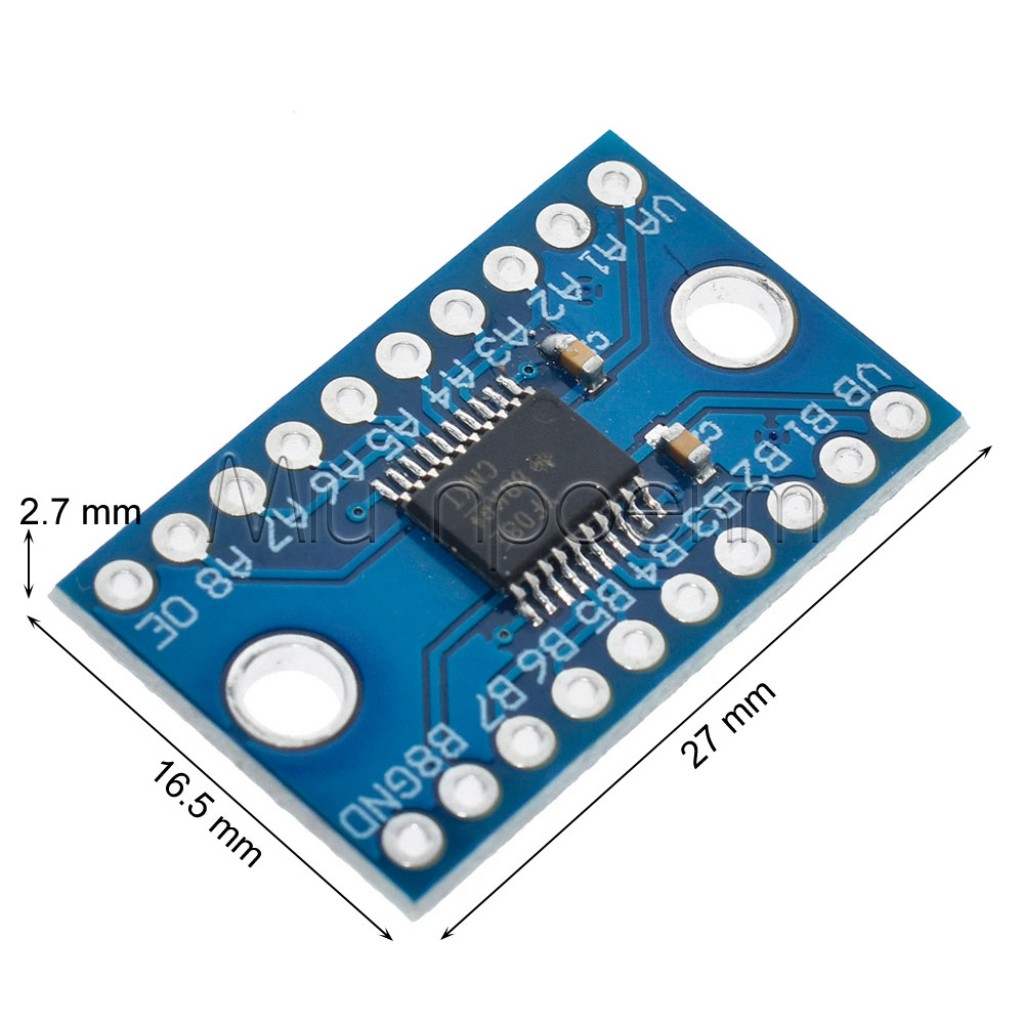

Размеры модуля: Прибл. 27мм x 16мм x 3мм
Тип контактов: Стандартные штыревые разъемы 2.54мм
Рабочая температура: -40°C до +85°C
Потребление тока: <1мА в режиме ожидания
Защита: Встроенная защита от электростатического разряда

⚠️ Важные аспекты использования:

Правильное подключение питания – всегда убедитесь, что VA подключен к более низкому напряжению (например, 3.3В), а VB к более высокому напряжению (например, 5В). Подключение VA к более высокому напряжению, чем VB, может привести к повреждению модуля или подключенных устройств. Всегда дважды проверяйте подключение перед подачей питания.
Общая земля – все устройства в схеме должны иметь общее соединение GND. Отсутствие общей земли приведет к некорректной работе модуля или возможному повреждению компонентов. Убедитесь, что все устройства соединены общей линией GND перед началом работы.
Работа с пинами Arduino UART – при использовании пинов RX (0) и TX (1) Arduino для UART коммуникации, отключайте провода от модуля перед загрузкой скетча, поскольку эти пины используются для USB-связи во время программирования. Подключайте провода к этим пинам только после успешной загрузки кода.
Использование пина OE – для стабильной работы рекомендуется подключать пин OE к пину VA через подтягивающий резистор. Если вам нужно программно управлять активацией модуля, подключите OE к цифровому выходу микроконтроллера, работающего на уровне VA. Это позволит включать и выключать модуль по необходимости.
Ограничение скорости – хотя модуль поддерживает скорость до 60 Мбит/с, при работе с длинными проводами или в условиях высоких электромагнитных помех рекомендуется использовать более низкие скорости передачи данных для обеспечения стабильности связи. Экспериментально определите оптимальную скорость для ваших условий.

Модуль логического преобразователя уровней TXS0108E – это незаменимый компонент для любого разработчика электронных устройств, работающего с различными типами микроконтроллеров. Обеспечьте безопасный обмен данными между вашими устройствами и защитите чувствительные компоненты от повреждений вследствие несоответствия напряжений.

#TXS0108E #ПреобразовательУровней #ЛогическийТранслятор #Arduino #RaspberryPi #Электроника
