Плата Разработчика Nano V3.0 AtMega328P Type-C

Name: Плата Разработчика Nano V3.0 AtMega328P Type-C
Brand: Мій Проект
SKU: 1499
Price: 144.00 UAH
Availability: InStock
Rating: 5 (2 reviews)

Страна-производитель: Китай Код товара: 1499

Все о товаре

Описание

Характеристики

Отзывы 2

Вопросы0

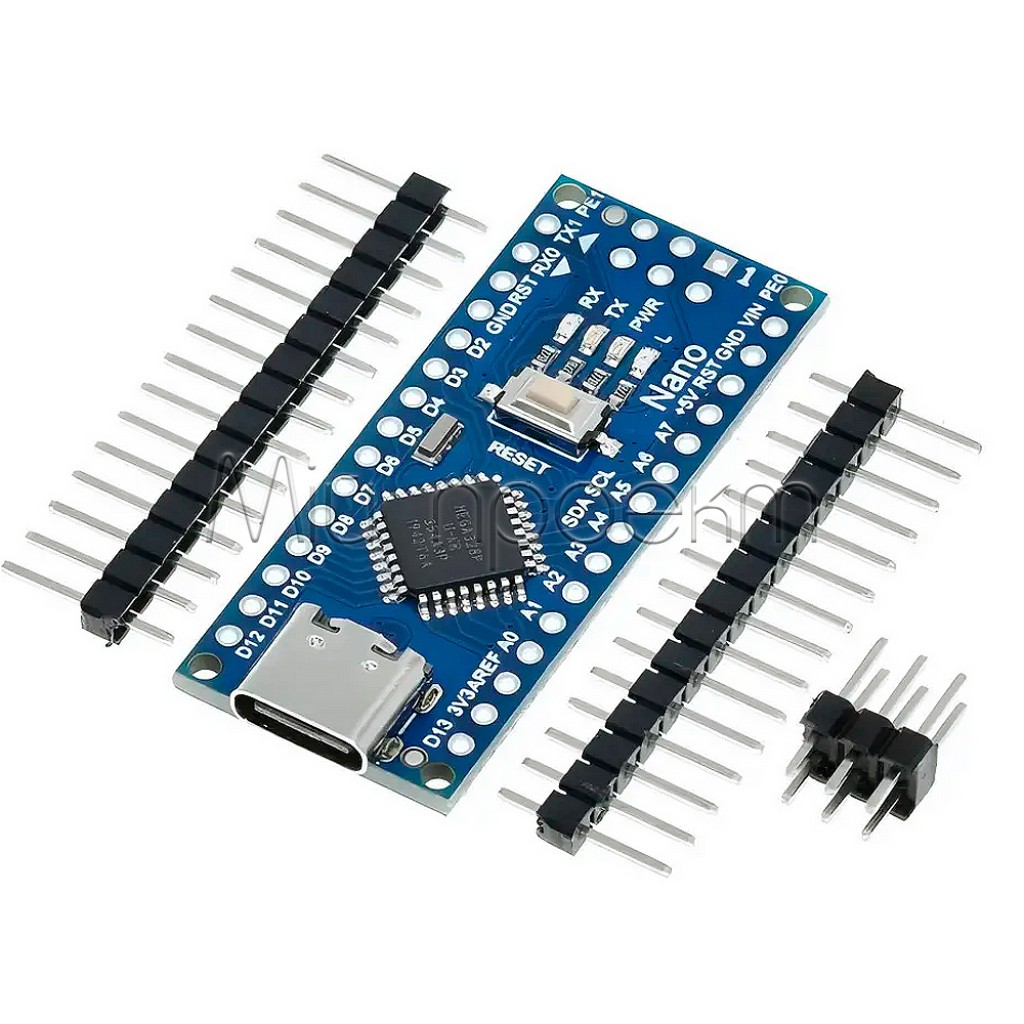

🔌 Nano V3.0 AtMega328P Type-C плата для разработки

Компактная плата с ATmega328P - вся мощность Arduino в миниатюрном формате

Общее описание

Плата разработчика Nano V3.0 – это миниатюрная, но чрезвычайно функциональная плата для разработчиков, созданная на базе мощного микроконтроллера ATmega328P. Благодаря своим компактным размерам и полному набору функций стандартного Arduino, эта плата является идеальным решением для проектов, где критически важны габариты устройства. Nano оснащена всем необходимым для быстрого старта: от встроенного конвертера USB-UART на базе чипа CH340 до стабилизатора напряжения AMS1117, обеспечивающего стабильное питание 5В. Плата предоставляет 12 цифровых входов/выходов (6 из которых поддерживают ШИМ) и 8 аналоговых входов, что открывает широкие возможности для подключения разнообразных сенсоров, дисплеев и других периферийных устройств.

✅ Технические преимущества:

• Компактные размеры – миниатюрный форм-фактор (45×18 мм) позволяет интегрировать плату даже в самые маленькие проекты, где стандартные решения не подойдут из-за ограниченного пространства
• Мощный микроконтроллер ATmega328P – 16 МГц, 32 КБ флеш-памяти, 2 КБ оперативной памяти SRAM и 1 КБ EEPROM для хранения данных даже при выключенном питании
• Встроенный USB-интерфейс – чип CH340 обеспечивает прямое подключение к компьютеру через Mini USB B без необходимости в дополнительных программаторах или конвертерах
• Гибкое питание – три варианта подачи питания (через USB, пин VIN с напряжением 5-12В или пин +5V со стабилизированными 5В) для удобного интегрирования в разнообразные проекты
• Мощный стабилизатор AMS1117 – обеспечивает стабильную работу с максимальным током до 800 мА, что достаточно для питания большинства внешних сенсоров и модулей
• Полная совместимость с Arduino IDE – программирование происходит в стандартной среде разработки Arduino, которая имеет огромную библиотеку готовых скетчей и поддержку сообщества

🔧 Идеальное решение для:

Робототехника

IoT-устройства

Домашняя автоматизация

Носимая электроника

Системы мониторинга

Учебные проекты

Прототипирование устройств

Управление двигателями

💡 Широкие возможности применения:

Умный дом – Arduino Nano идеально подходит для создания систем домашней автоматизации. Плата может управлять освещением, контролировать температуру, влажность, качество воздуха, обеспечивать безопасность через датчики движения, дыма или газа. Компактные размеры позволяют встраивать ее в настенные выключатели, розетки или другие элементы интерьера.
Робототехника – небольшие размеры платы и значительное количество входов/выходов делают Arduino Nano оптимальным выбором для малогабаритных роботов. Она может управлять сервоприводами, шаговыми двигателями, считывать данные с датчиков расстояния, инфракрасных сенсоров и обеспечивать автономное функционирование робота по запрограммированному алгоритму.
Носимая электроника – благодаря компактному форм-фактору Arduino Nano часто используется в проектах носимой электроники. Она может интегрироваться в одежду, аксессуары или спортивное снаряжение для мониторинга здоровья, сбора данных о физической активности, создания световых эффектов и взаимодействия с пользователем.
Образовательные проекты – Arduino Nano является прекрасным инструментом для обучения основам электроники и программирования. С ней можно быстро реализовать проекты различной сложности: от простого мигания светодиодов до комплексных систем с использованием разнообразных датчиков, дисплеев и других компонентов. Доступная цена делает ее идеальной для школ и кружков робототехники.
IoT-устройства – при подключении модулей Wi-Fi, Bluetooth или GSM, Arduino Nano превращается в мощную платформу для создания IoT-решений. Она может собирать данные с сенсоров, обрабатывать их и передавать в облачные сервисы, обеспечивая удаленный мониторинг и управление через мобильные приложения или веб-интерфейсы.

📦 Детальные технические характеристики:

Микроконтроллер: ATmega328P
Архитектура: AVR
Рабочее напряжение: 5В
Тактовая частота: 16 МГц
Память:
- Флеш-память: 32 КБ (из которых 2 КБ используются для загрузчика)
- SRAM: 2 КБ
- EEPROM: 1 КБ
Входы/выходы:
- Цифровых пинов: 12 (6 из которых поддерживают ШИМ)
- Аналоговых входов: 8
Максимальный ток на выводах: 40 мА
Конвертер USB-UART: CH340
Стабилизатор напряжения: AMS1117 (5В, 800 мА)
Варианты питания:
- Через USB: 5В
- Через пин VIN: 9-12В
- Через пин +5V: строго 5В
Интерфейсы связи:
- UART: 1
- I2C: 1
- SPI: 1
Светодиодная индикация:
- Индикатор питания (PWR)
- Индикаторы передачи данных (RX/TX)
- Пользовательский светодиод на пине D13 (L)
Кнопки: Reset
USB-разъем: Type-C

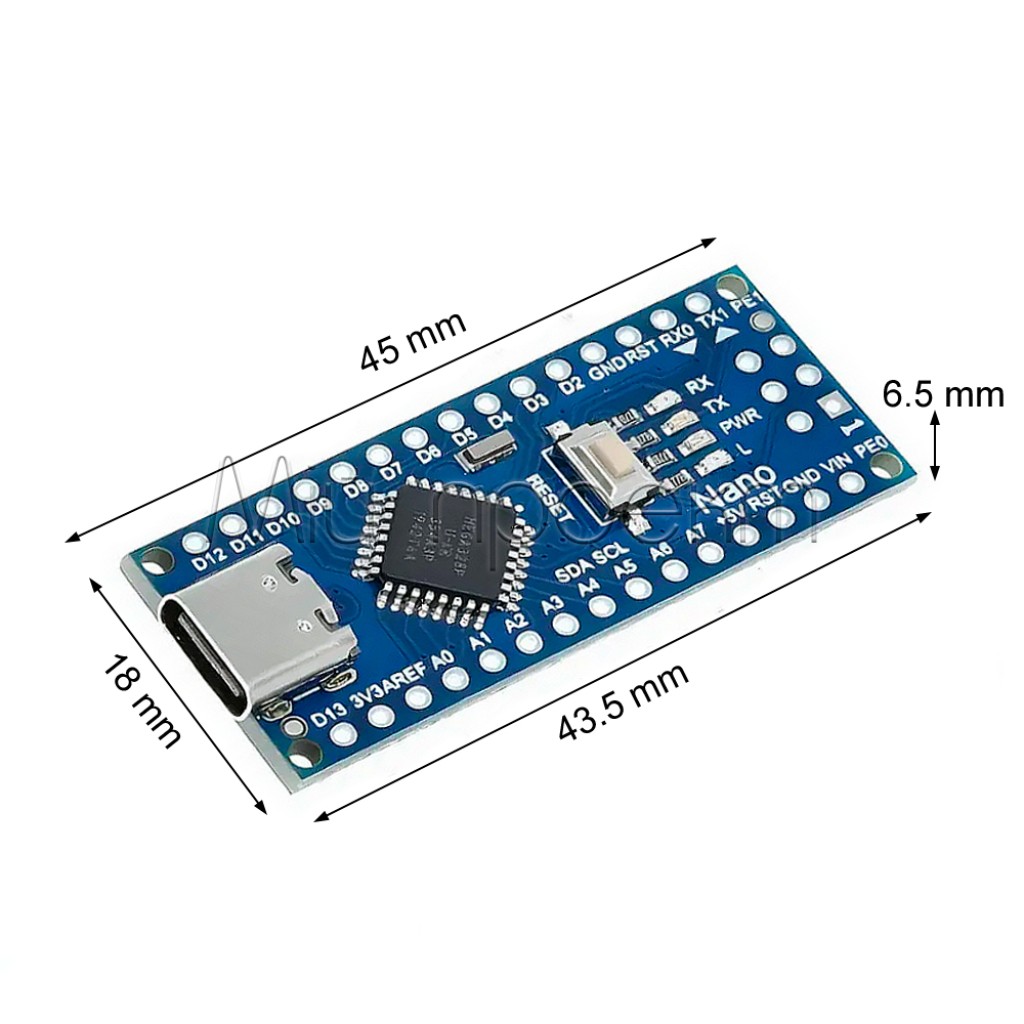

Размеры платы: 45 × 18 мм
Вес: ∼ 7 г

📊 Сравнение моделей:

Характеристика	Arduino Nano	Arduino Uno	Arduino Micro
Микроконтроллер	ATmega328P	ATmega328P	ATmega32U4
Флеш-память	32 КБ	32 КБ	32 КБ
Размеры	45 × 18 мм	68 × 53 мм	35 × 18 мм
USB-разъем	Type-C	USB B	Type-C, Micro USB
USB-контроллер	CH340	CH340	Встроенный
Цифровые входы/выходы	12 (6 ШИМ)	14 (6 ШИМ)	20
Аналоговые входы	8	6	12
Компактность	Высокая	Низкая	Высокая

⚠️ Важные аспекты использования:

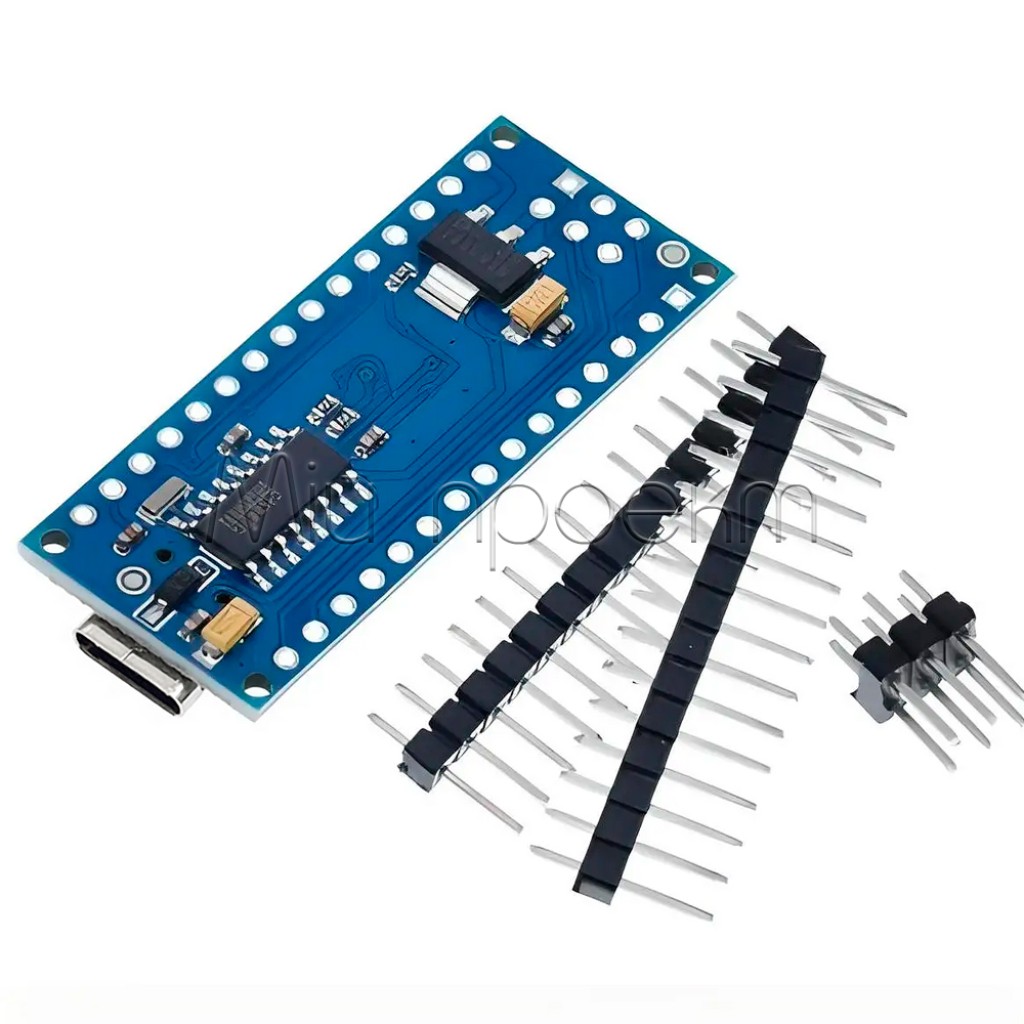

Необходимость пайки – большинство доступных на рынке плат Arduino Nano поставляются без припаянных контактных гребенок (пинов). Для использования платы необходимо самостоятельно припаять пины или приобрести версию с уже припаянными контактами. Если у вас недостаточно навыков пайки, рекомендуем выбрать второй вариант для предотвращения повреждения платы.
Установка драйверов – платы Arduino Nano с чипом CH340 требуют установки специфических драйверов на компьютер перед первым использованием. Без этого операционная система не сможет распознать устройство при подключении через USB. Драйверы можно скачать с официального сайта производителя чипа или использовать автоматические инсталляторы.
Выбор правильного процессора в Arduino IDE – при настройке среды разработки Arduino IDE необходимо выбрать плату "Arduino Nano" и правильный тип процессора "ATmega328P". Для некоторых версий плат может потребоваться выбрать вариант "ATmega328P (Old Bootloader)" для успешной загрузки скетчей.
Ограничения по памяти – несмотря на мощность микроконтроллера, Arduino Nano имеет ограниченную память (32 КБ флеш, 2 КБ SRAM). При разработке сложных проектов необходимо оптимизировать код и эффективно управлять памятью, особенно при использовании больших библиотек или работе с графическими дисплеями и сложными алгоритмами.
Рекомендуемые аксессуары – для полноценной работы с Arduino Nano рекомендуется дополнительно приобрести кабель USB Type-C (не входит в комплект), набор соединительных проводов (jumper wires) различных типов и макетную плату (breadboard) для удобного прототипирования электронных схем без пайки.

Плата разработчика Nano V3.0 AtMega328P Type-C открывает безграничные возможности для воплощения ваших идей в жизнь - от простых образовательных проектов до сложных систем умного дома. Компактные размеры, мощный функционал и доступная цена делают эту плату лучшим выбором для новичков и опытных разработчиков.

#Arduino #МикроконтроллернаяПлата #Робототехника #Электроника #ATmega328P #DIY

Type-C

Характеристики

-Основные-

-Рабочее напряжение-

5 - 12 В

-Входное напряжение-

5 В

-Рабочая частота-

16 МГц

-Флеш-память-

32 кБ

-EEPROM-

1 кБ

-Хранилище данных ОЗУ-

2 кБ

-Микроконтроллер-

ATmega328P

-Аналоговые входы-

8 (A0 - A7)

-Цифровые входы-

12 (D2 - D13), (6 портов ШИМ, D3, D5, D6, D9, D10, D11)

-Тип разъема-

Type-C

-Дополнительные-

-Размеры-

45 х 18 х 6.5 мм

Отзывы

Рейтинг товара

Отзывов: 2

Артем

08 февраля (21:00)

Чудова плата, є Роз'єм type -c Але не можу знайти на неї драйвер, стандартний драйвер ch340 Не підходить

Достоинства товара:

Type -c

–

Недостатки товара:

Не можу знайти драйвер

Отзыв полезен? 0

Ответ:

Завантажуйте драйвер FT232

Юрій

31 декабря 2024 (16:13)

Чудова плата є встроєний чип для програмирования, с помощу ChatGpt написав Скетч і все заробило с 1 разу,
даже не знаю чим вона отлічається от https://myproject.com.ua/plata-rozrobnika-nano-v30-atmega328p-ua.html
+ подержка напряжения 5/12в і стоїть дешевше,

Достоинства товара:

Прекрасно робить

–

Недостатки товара:

незнайшов

Отзыв полезен? 3

Ответ:

Головна відмінніть - там компоненти лише з однієї стороні. І інший виробник
