Плата расширения Funduino Nano 006 V3.0 Arduino

Name: Плата расширения Funduino Nano 006 V3.0 Arduino
Brand: Китай
SKU: 1409
Price: 72.00 UAH
Availability: InStock

Производитель: Китай Код товара: 1409

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

🔌 Shield Sensor Funduino Nano V3-0

Модуль расширения для Arduino Nano с разъёмами под сенсоры и регулятором напряжения

Общее описание

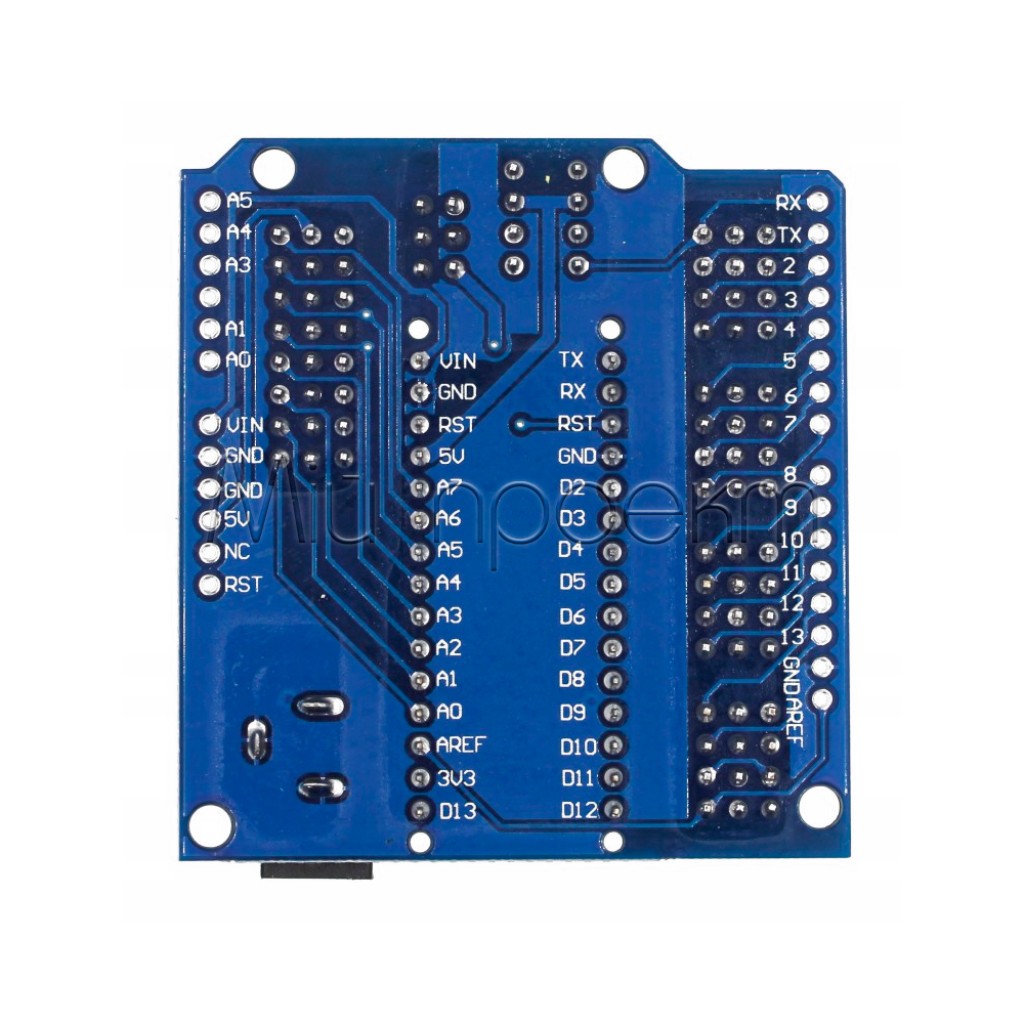

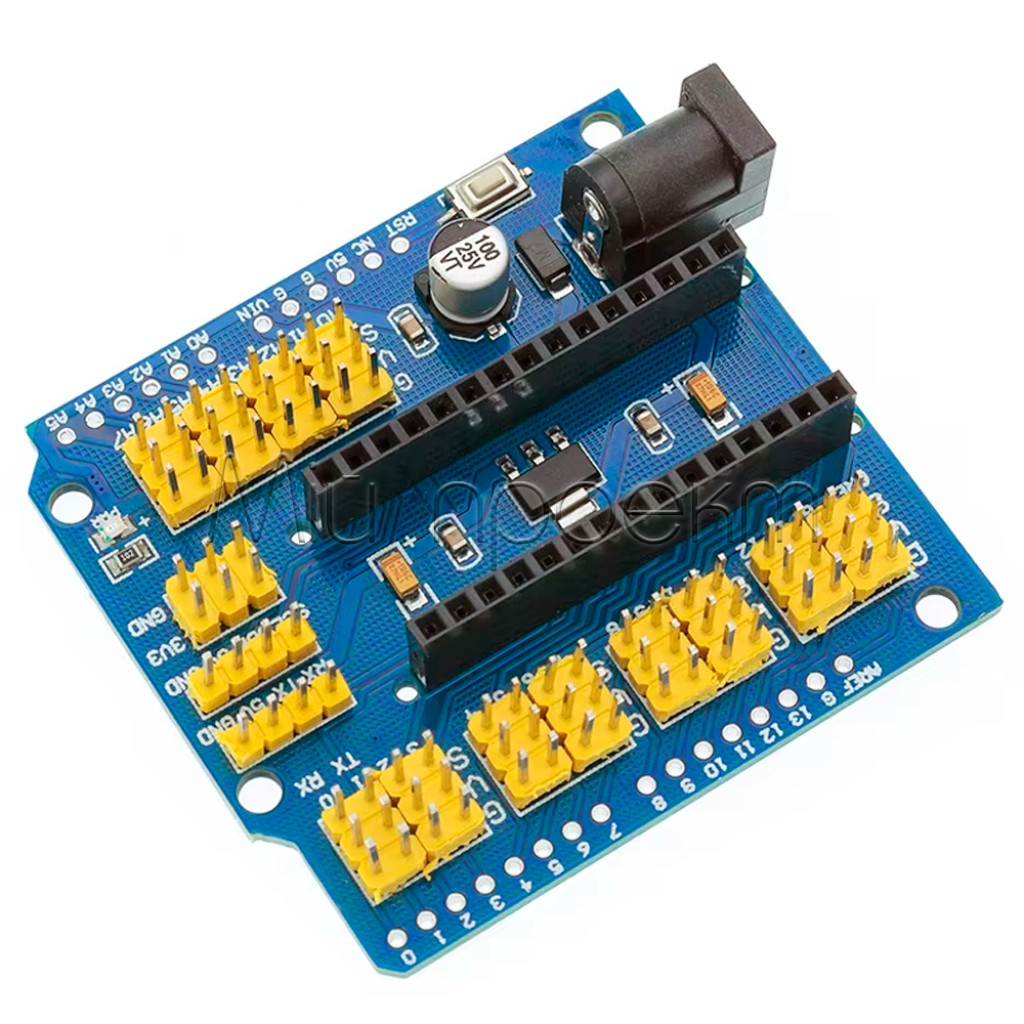

Shield Sensor Nano V3-0 – это специализированный модуль расширения для Arduino Nano, который значительно упрощает подключение сенсоров, датчиков и сервоприводов. Каждый цифровой и аналоговый пин Arduino представлен удобным 3-контактным разъёмом с линиями VCC, GND и сигнала (S). Модуль оснащён встроенным регулятором напряжения AMS1117-3.3 для формирования линии 3.3В, разъёмом питания, кнопкой RESET и индикатором питания. Идеально подходит для быстрого прототипирования проектов с множественными сенсорами и исполнительными устройствами без необходимости сложного монтажа соединений.

✅ Технические преимущества:

• Удобные 3-контактные разъёмы – каждый пин Funduino Nano представлен отдельным разъёмом с линиями сигнала, питания и земли для быстрого подключения сенсоров
• Встроенный регулятор AMS1117-3.3 – формирует стабильную линию питания 3.3В для низковольтных сенсоров и модулей
• Разъём внешнего питания – позволяет подключать внешние источники питания для работы с мощными потребителями
• Отдельные группы I2C и UART – специальные разъёмы для быстрого подключения устройств с соответствующими интерфейсами
• Кнопка RESET и индикация – встроенная кнопка сброса и светодиод индикации питания для удобной отладки
• Возможность модификации питания – поддержка модернизации схемы питания для работы с высокомощными потребителями без перегрузки

🔧 Идеальное решение для:

Быстрое прототипирование IoT проектов

Проекты с множественными сенсорами

Робототехнические системы

Автоматизация и мониторинг

Учебные проекты Arduino

Системы сбора данных

Проекты с сервоприводами

Домашняя автоматизация

💡 Широкие возможности применения:

Метеостанции и экологический мониторинг – идеально подходит для создания систем сбора данных с датчиков температуры, влажности, давления, качества воздуха. Удобные разъёмы позволяют быстро подключать множественные сенсоры без сложного монтажа, а регулятор 3.3В обеспечивает совместимость с современными цифровыми датчиками. Возможность внешнего питания обеспечивает автономную работу от батарей или солнечных панелей.
Робототехнические платформы с сервоприводами – модуль позволяет управлять множественными сервоприводами SG90 и аналогичными. С правильной модификацией схемы питания можно подключать до 4-6 сервоприводов одновременно без риска повреждения Funduino Nano. Удобные разъёмы упрощают подключение датчиков положения, гироскопов и других сенсоров для обратной связи в робототехнических системах.
Системы умного дома и автоматизации – отличное решение для создания центральных контроллеров систем освещения, климат-контроля, безопасности. Поддержка I2C позволяет легко интегрировать дисплеи, RTC модули, расширители портов. Возможность подключения реле, датчиков движения, температуры через стандартные 3-контактные разъёмы значительно упрощает монтаж системы.
Учебные лаборатории и STEM проекты – идеальный инструмент для учебных заведений и курсов Arduino. Студенты могут быстро экспериментировать с различными сенсорами без необходимости пайки или сложного монтажа. Модуль позволяет сосредоточиться на программировании и логике работы, а не на технических деталях подключения компонентов.
Промышленные прототипы и тестовые стенды – удобство быстрой замены сенсоров и модулей делает Shield Sensor Nano V3-0 отличным выбором для создания тестовых установок и промышленных прототипов. Возможность модификации питания позволяет адаптировать систему под разные мощности потребления, что критически важно в промышленных применениях.

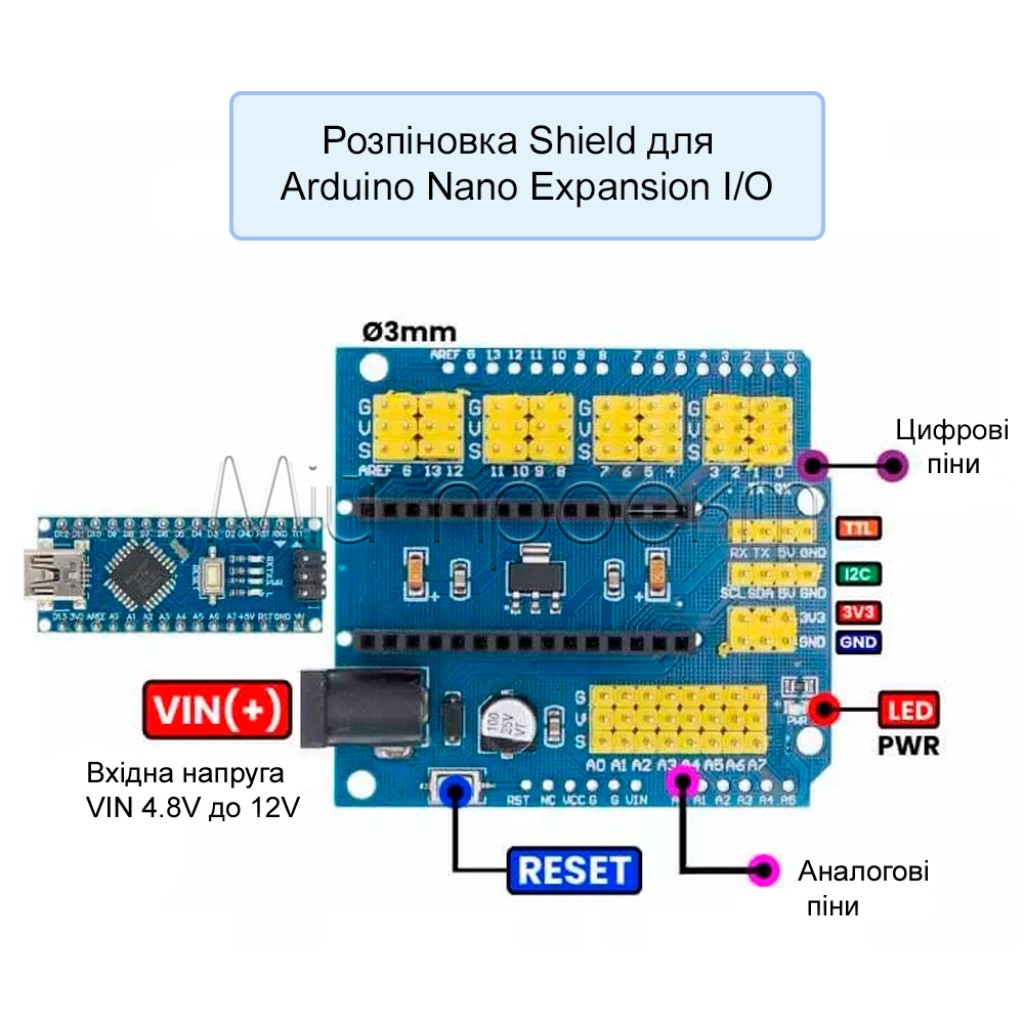

📦 Детальные технические характеристики:

Совместимость: Arduino Nano (все версии)
Цифровые пины: D0-D13 с отдельными 3-контактными разъёмами
Аналоговые пины: A0-A7 с отдельными 3-контактными разъёмами
Регулятор напряжения:
- Тип: AMS1117-3.3
- Выходное напряжение: 3.3В ±5%
- Максимальный ток: 1А
Питание:
- Через USB Arduino Nano: 5В
- Внешнее питание: 7-12В постоянного тока
- Разъём: DC barrel jack 2.1×5.5мм
Специальные разъёмы:
- I2C: SCL, SDA, 5V, GND
- UART: RX, TX, 5V, GND
- Дополнительные разъёмы 3.3В
Индикация: Светодиод питания (POWER)
Управление: Кнопка RESET
Возможности модификации: 5 дополнительных отверстий под штыри для модернизации питания
Материал платы: FR4 из стеклотекстолита
Цвет платы: Синий с белой маркировкой
Размеры: Соответствуют форм-фактору Arduino Nano

⚠️ Важные аспекты использования:

Ограничение тока по умолчанию – в базовой конфигурации все компоненты шилда питаются от 5В линии Arduino Nano, которая имеет ограниченную мощность. При подключении потребителей с высоким током (сервоприводы SG90 до 500мА каждый) существует риск перегрузки и повреждения Arduino. Рекомендуется модификация схемы питания для мощных применений.
Настройка Arduino IDE – для корректной работы с большинством плат Arduino Nano необходимо в среде Arduino IDE выбрать "Tools → Processor → ATmega328P (Old Bootloader)". Без этого настройки плата может не распознаваться или возникнут ошибки при загрузке программ.
Модификация для мощных потребителей – для безопасной работы с сервоприводами и другими высокомощными компонентами рекомендуется провести модификацию: разрезать дорожку 5В на нижней стороне платы, впаять дополнительные пины в предусмотренные отверстия и использовать внешний регулятор LM7805 для питания компонентов шилда.
Качество соединений – при использовании с сенсорами, имеющими проводные соединения, рекомендуется использовать качественные джампер-провода типа "мама-мама" или "мама-папа" в зависимости от типа выходов сенсоров. Плохие контакты могут приводить к нестабильной работе системы и ошибочным срабатываниям.
Обратная совместимость модификаций – все модификации шилда являются обратимыми. С помощью джампера можно вернуть плату к заводской конфигурации питания, что позволяет адаптировать один модуль под разные проекты с различными требованиями к потреблению энергии.

Shield Sensor Nano V3-0 – это идеальный инструмент для быстрого развития Arduino проектов. Экономьте время на монтаже, сосредоточьтесь на творчестве и получите профессиональный результат с минимальными усилиями. Ваши идеи заслуживают качественной реализации!

ЗАКАЗАТЬ СЕЙЧАС

#ArduinoNano #SensorShield #Прототипирование #IoT #Робототехника #STEM

Характеристики

-Основные-

-Входное напряжение-

7 - 12 В

-Количество контактов-

цифровых входов/выходов 14, аналоговых контактов 8, ШИМ контактов 6

-Дополнительные-

-Размеры-

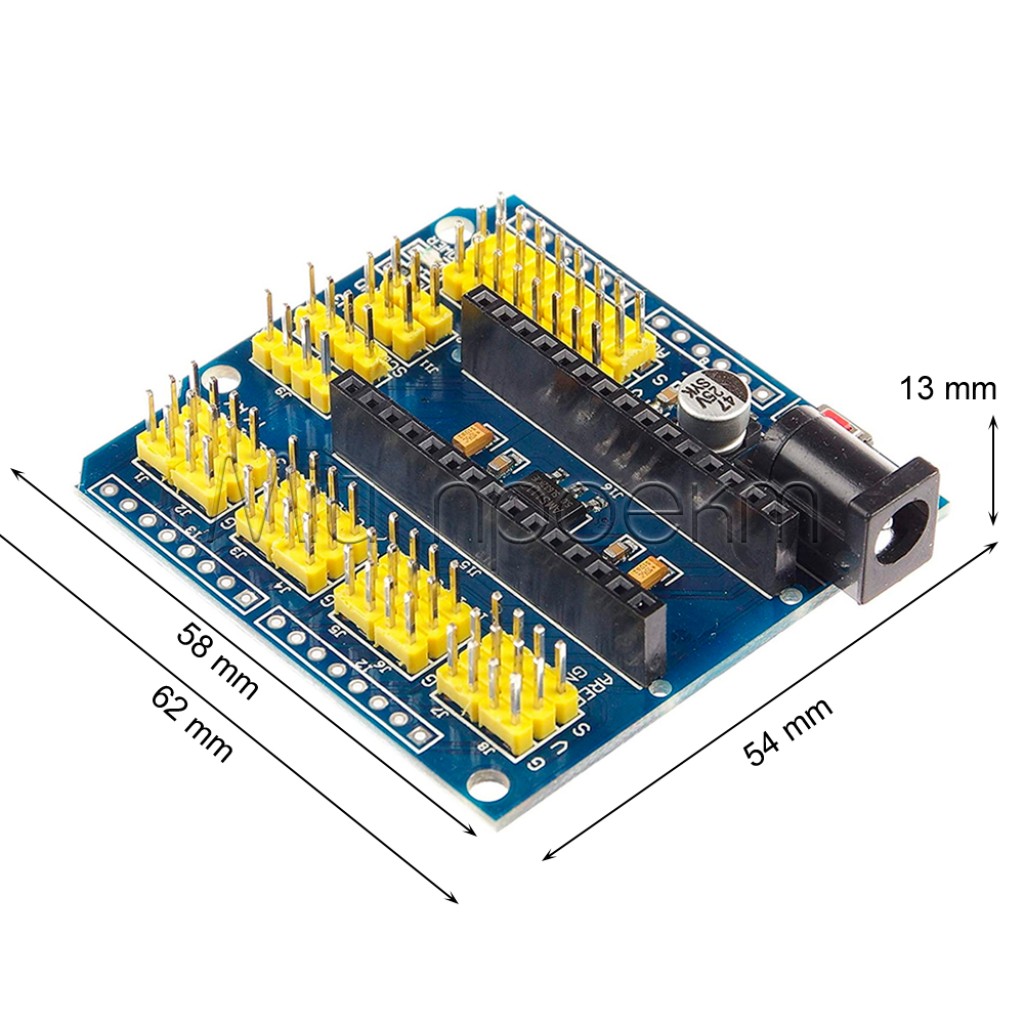

58 х 54 мм

-Вес-

20 г
