Кратко о DT3

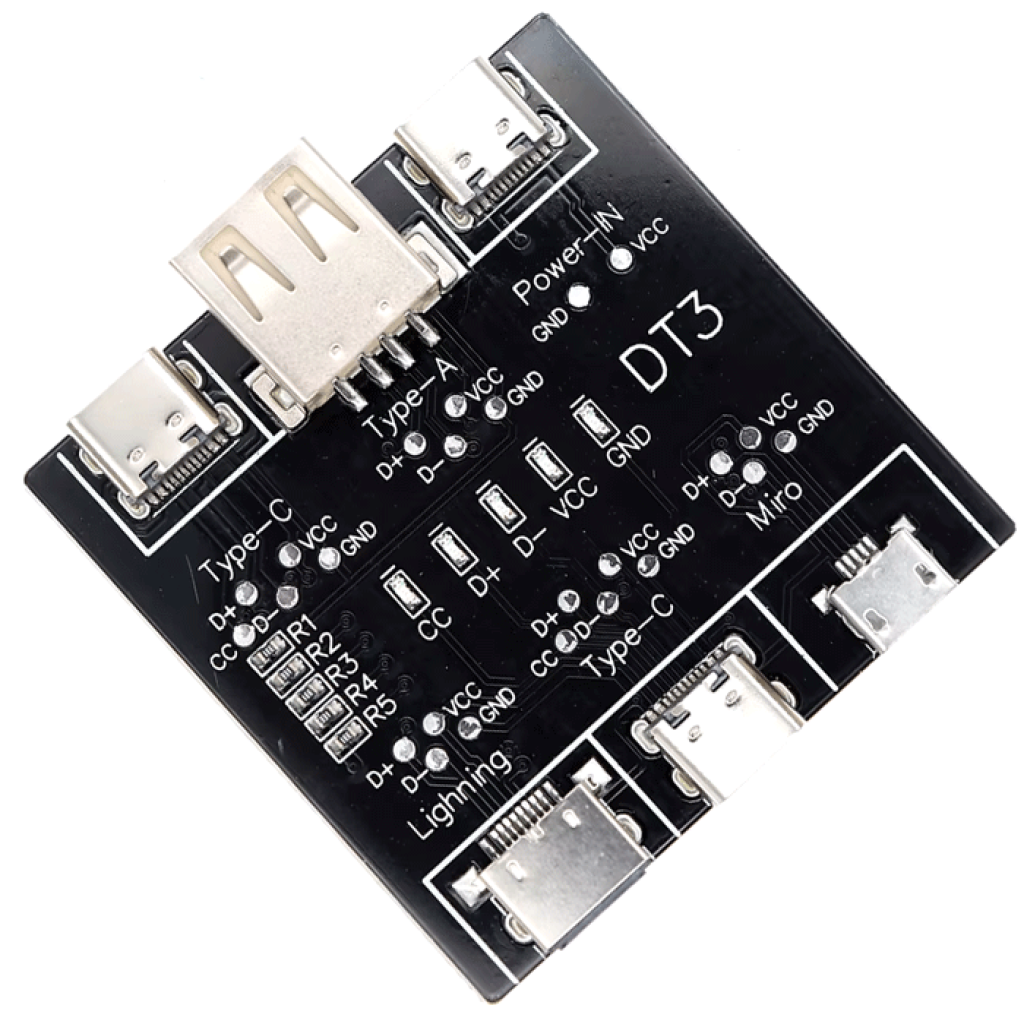

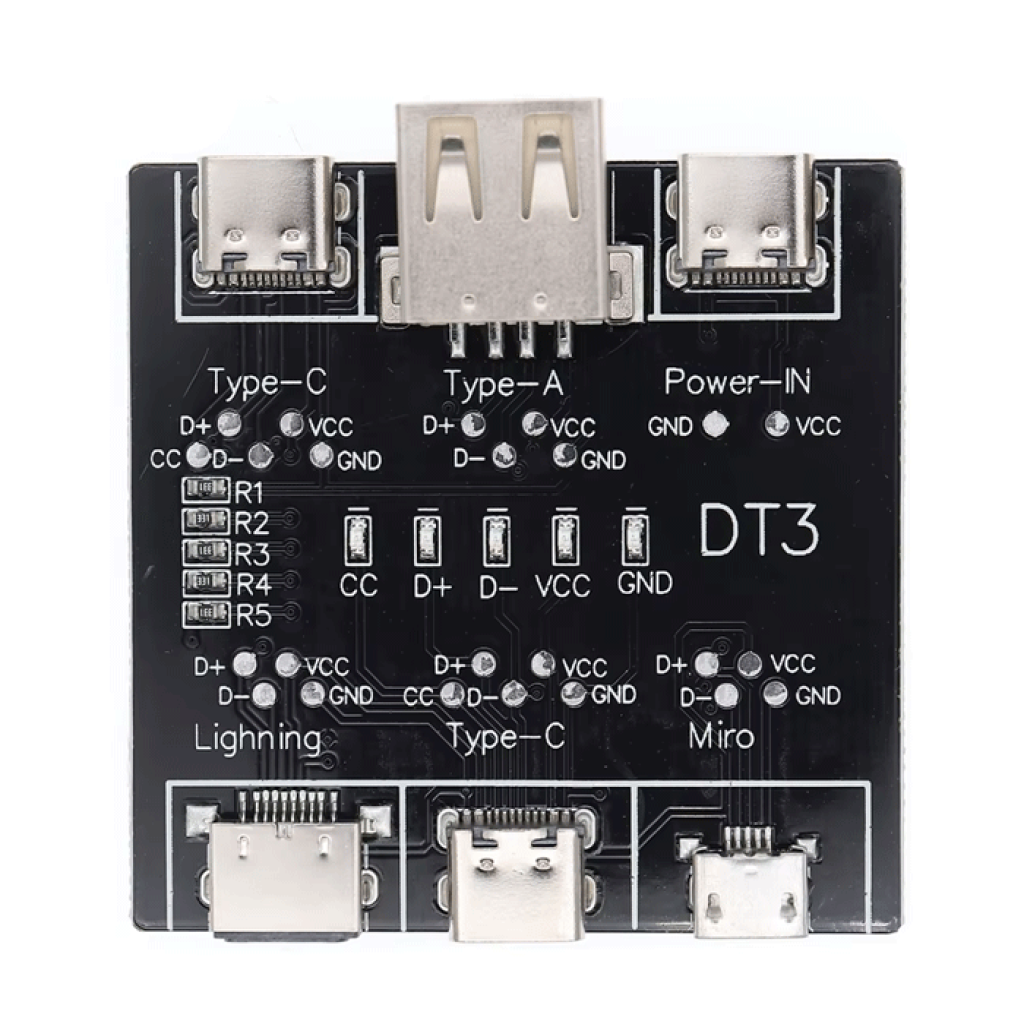

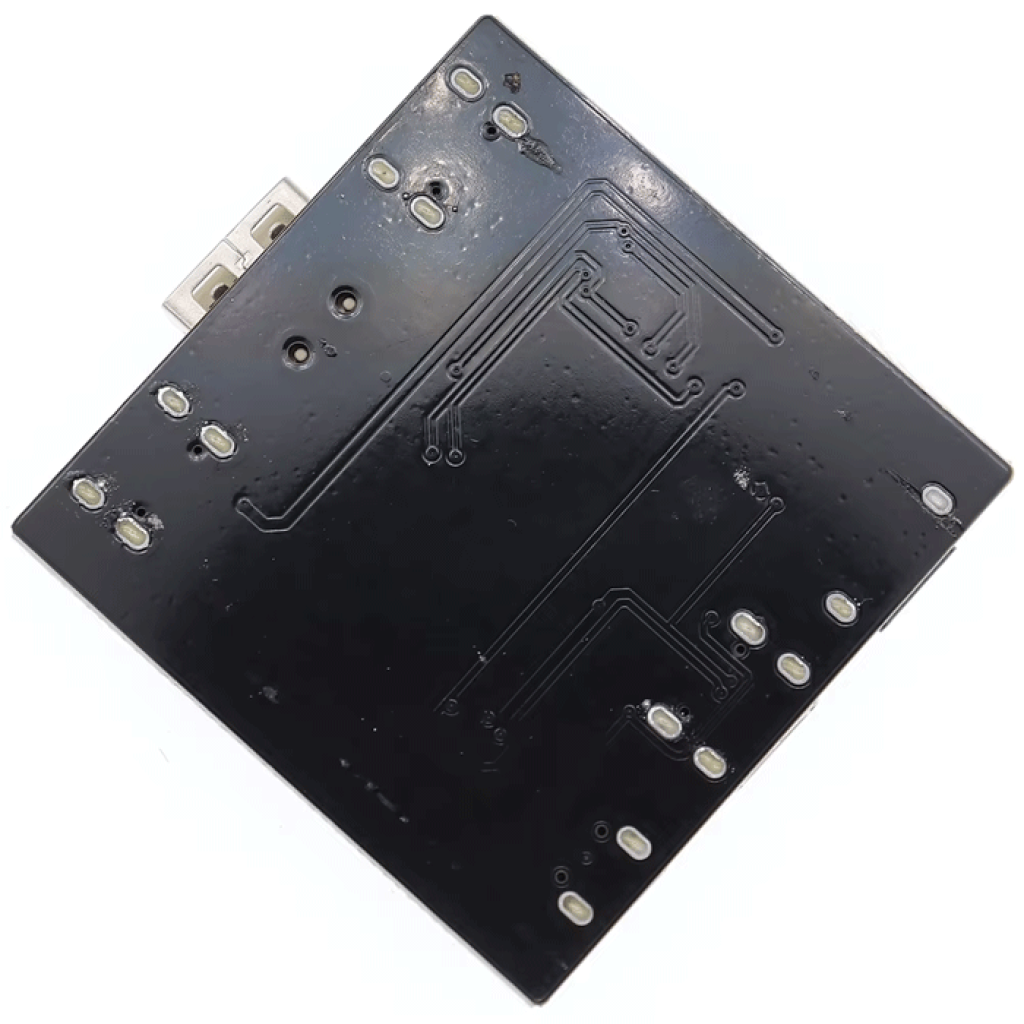

DT3 — плата-тестер для быстрой проверки непрерывности основных линий в кабелях USB-A, USB Type-C, micro-USB и Lightning. Пять светодиодов отдельно показывают состояние линий VCC, GND, D+, D− и CC, поэтому тестер помогает отличить кабель с линиями передачи данных от зарядного кабеля и обнаружить обрыв проводника.
Ключевые характеристики
- Тип
- тестер непрерывности линий кабеля
- Контролируемые линии
- VCC, GND, D+, D−, CC
- Разъёмы для тестирования
- USB-A, 2 × USB Type-C, micro-USB, Lightning
- Питание платы
- 5 В через отдельный USB Type-C Power-IN
- Индикация
- 5 синих светодиодов
- Размеры платы
- 50,2 × 50,2 мм
- Масса
- 12 г
Подробное описание и особенности
Как работает проверка

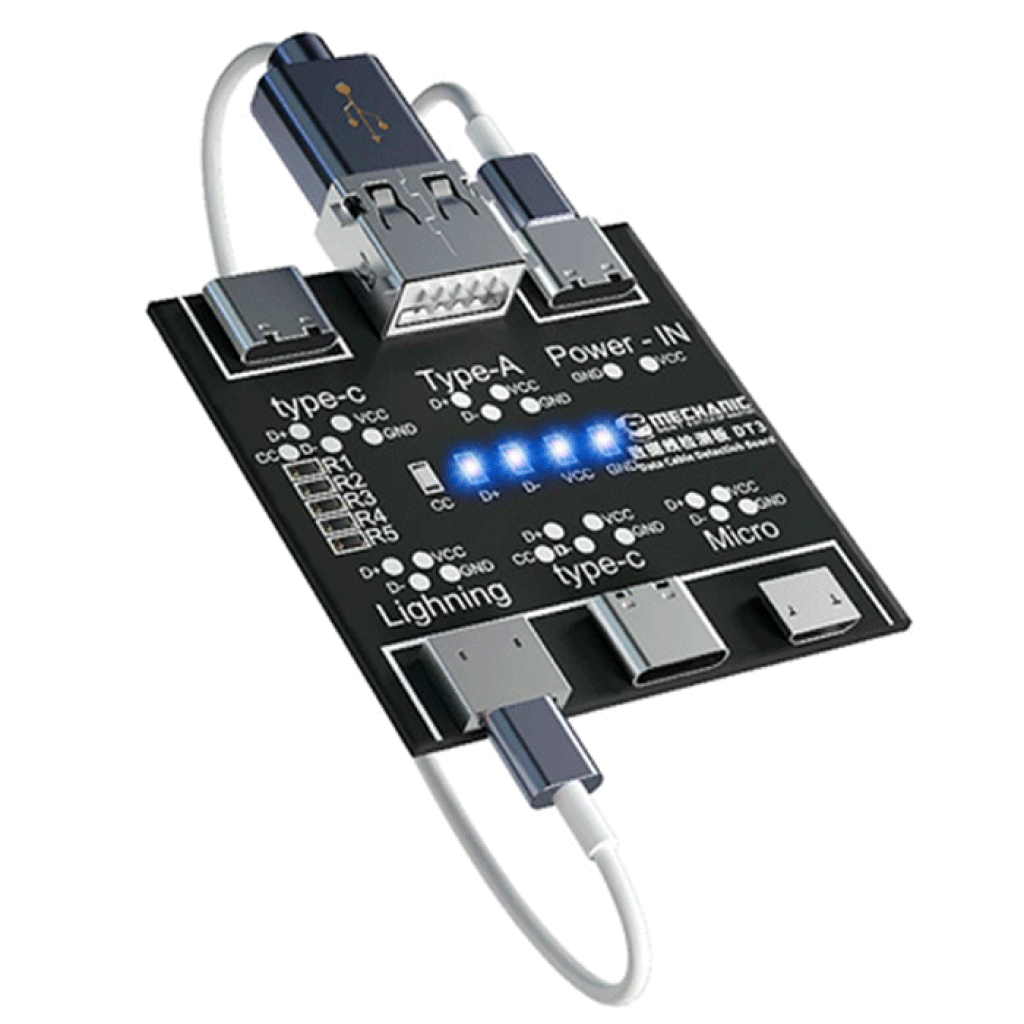

DT3 подаёт тестовый сигнал на выбранные проводники кабеля и отображает их непрерывность с помощью светодиодов. Один конец кабеля подключается к соответствующему разъёму с одной стороны платы, второй — к совместимому разъёму с противоположной стороны. Такой принцип подходит для первичной диагностики кабелей USB-A ↔ micro-USB, USB-A ↔ USB Type-C, USB-A ↔ Lightning, USB Type-C ↔ USB Type-C и USB Type-C ↔ Lightning.
Что означают индикаторы
VCC и GND соответствуют линиям питания, D+ и D− — базовым линиям данных USB, а CC используется при проверке кабелей USB Type-C ↔ USB Type-C. Если индикатор определённой линии не светится, соответствующий проводник отсутствует, оборван или не задействован в данной конфигурации кабеля.
Свечение только VCC и GND без D+ и D− соответствует зарядному кабелю без доступных линий данных или кабелю с повреждёнными проводниками данных. Чтобы отличить конструктивно зарядный кабель от неисправного кабеля синхронизации, необходимо учитывать его заявленное назначение.
Практические ограничения диагностики
DT3 показывает наличие электрического соединения на пяти основных линиях, но не анализирует протоколы и не создаёт реальную нагрузку. Успешная индикация не подтверждает заявленную скорость USB, допустимый зарядный ток, качество экранирования, работу USB Power Delivery, наличие E-marker или полное соответствие кабеля стандарту.
Размеры платы составляют 50,2 × 50,2 мм. Для установки в собственный корпус необходимо дополнительно предусмотреть место для выступающих разъёмов, подключённых штекеров и удобного обзора светодиодов.
Подойдёт / не подойдёт
Подойдёт
- для сортировки исправных, зарядных и потенциально повреждённых кабелей;
- для первичного поиска причины, по которой устройство заряжается, но не синхронизируется;
- для сервисной мастерской, рабочего стола электронщика или домашней диагностики;
- для проверки кабелей с поддерживаемыми комбинациями USB-A, USB Type-C, micro-USB и Lightning.
Не подойдёт
- для измерения напряжения, тока, мощности, сопротивления проводников или падения напряжения под нагрузкой;
- для подтверждения скорости USB 2.0, USB 3.x, USB4 или Thunderbolt;
- для проверки профилей USB Power Delivery, быстрой зарядки, E-marker и полной 24-контактной распайки USB Type-C;
- для кабелей USB Type-B, Mini-USB или USB 3.0 Micro-B без соответствующих внешних решений.
Примеры применения
Сортировка кабелей
Подключайте накопившиеся кабели по одному и отделяйте экземпляры с линиями данных от зарядных или повреждённых.
Поиск неисправности синхронизации
Если телефон или плата получает питание, но не определяется компьютером, DT3 поможет проверить непрерывность D+ и D− до разборки устройства.
Обнаружение нестабильного контакта
Осторожное изменение положения кабеля во время теста помогает обнаружить прерывистый контакт, если соответствующий светодиод мигает или гаснет.
Подключение и проверка
-
Подайте питание
Подключите стабильный источник 5 В к разъёму USB Type-C с обозначением Power-IN.
-
Выберите тестовые порты
Подключите оба конца одного кабеля к соответствующим разъёмам на противоположных сторонах платы. Не используйте Power-IN в качестве тестового порта.
-
Считайте результат
Сравните свечение VCC, GND, D+, D− и, для кабеля USB Type-C ↔ USB Type-C, CC с ожидаемой распайкой кабеля.
-
Проверьте контакт
При необходимости слегка измените положение кабеля возле штекеров. Нестабильная индикация может указывать на прерывистый контакт.
Ограничения и безопасность
Питание только 5 В
Подавайте на Power-IN только 5 В. Не подключайте источники или триггеры, которые принудительно выдают 9, 12 или 20 В: повышенное напряжение может повредить плату.
Непрерывность не означает полного соответствия стандарту
Исправная индикация подтверждает только соединение контролируемых линий. Перед использованием кабеля для высокой мощности или высокоскоростного интерфейса проверьте его специализированным оборудованием.
Защитите открытую плату
Работайте на сухой непроводящей поверхности, не допускайте попадания металлических предметов на контакты и подключайте кабели без перекоса разъёмов.
FAQ
Покажет ли DT3, что кабель предназначен только для зарядки?
DT3 покажет непрерывность VCC и GND при отсутствии индикации D+ и D−. Такой результат соответствует зарядному кабелю без линий данных или неисправному кабелю синхронизации, поэтому окончательный вывод зависит от заявленного типа кабеля.
Можно ли проверить кабель USB Type-C ↔ USB Type-C?
DT3 имеет два тестовых разъёма USB Type-C и индикатор CC, поэтому подходит для базовой проверки такого кабеля. Тестер не проверяет все 24 контакта, E-marker, режимы Power Delivery и высокоскоростные пары.
Измеряет ли тестер зарядный ток и напряжение?
DT3 не выполняет числовых измерений. Для проверки напряжения и тока в цепи USB-A можно отдельно использовать USB-тестер KEWEISI KWS-10VA.
Нужен ли компьютер или программа?
DT3 работает автономно после подачи 5 В на Power-IN; результат отображается светодиодами, поэтому программное обеспечение не требуется.
