Кратко о KWS-10VA

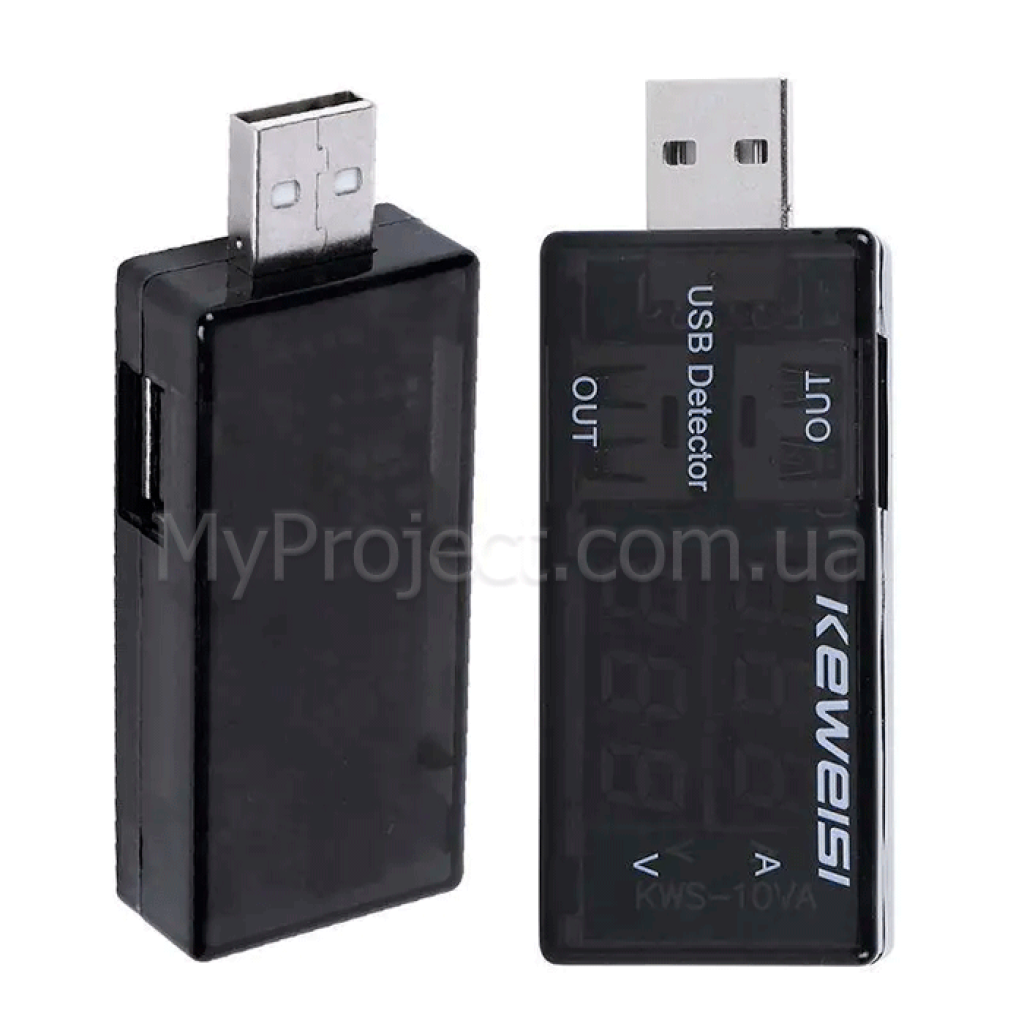

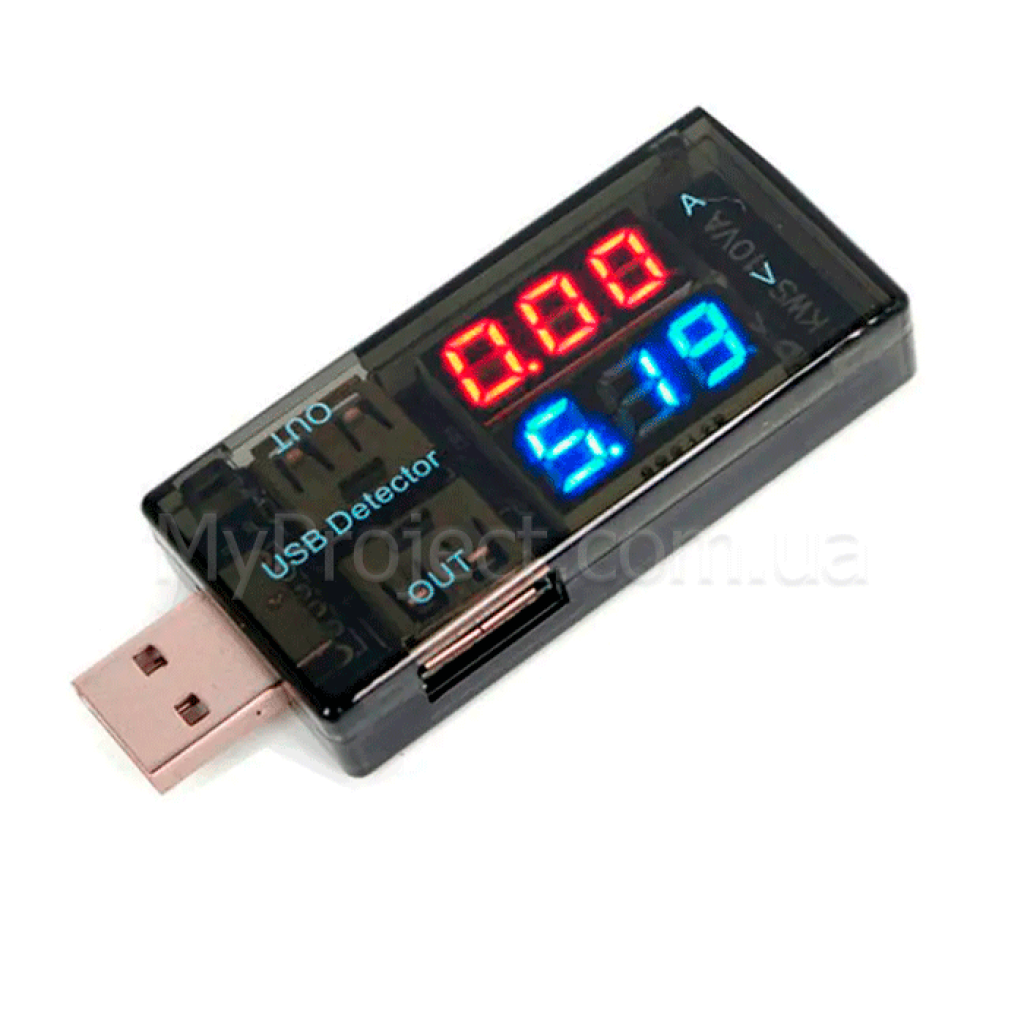

KEWEISI KWS-10VA — проходной USB-A тестер для контроля напряжения и тока между источником питания и нагрузкой. Он помогает проверять зарядные адаптеры, пауэрбанки, USB-порты и потребление устройств в диапазоне 3–9 В.
Ключевые характеристики
- Диапазон напряжения
- 3–9 В
- Диапазон тока
- 0–5 А, рекомендуется 0–3 А
- Заявленная точность
- ±1 %
- Вход
- USB-A, штекер
- Выходы
- 2 × USB-A, гнёзда
- Сопротивление токового тракта
- около 0,1 Ом
- Рабочая температура
- −10…+60 °C
- Размеры
- 73,2 × 28 × 15 мм
Подробное описание и особенности
Контроль питания без отдельной батареи
KWS-10VA устанавливается непосредственно между источником USB-A и устройством-потребителем. Тестер питается от контролируемой линии и отображает её напряжение и ток нагрузки, поэтому для работы не требуется отдельный источник питания.
Два выхода и один измерительный канал
К двум выходным гнёздам можно подключить две нагрузки USB-A. В таком режиме отображается их суммарный ток, а не два отдельных значения. Для сравнения устройств или поиска причины нестабильной зарядки точнее подключать по одной нагрузке за раз.
Как оценивать кабели и источники
Чтобы сравнить USB-кабели, используйте один и тот же источник и одну и ту же нагрузку, меняя только кабель. Меньший ток или более низкое напряжение под нагрузкой могут указывать на ограничение кабеля или источника, но одного показания тестера недостаточно, чтобы однозначно определить неисправный элемент. Собственное сопротивление токового тракта около 0,1 Ом также создаёт небольшое падение напряжения в цепи.
Подойдёт / не подойдёт
Подойдёт
- для контроля выхода зарядного адаптера USB-A или пауэрбанка;
- для наблюдения за током потребления USB-устройства;
- для сравнения кабелей при одинаковых источнике и нагрузке;
- для USB-питания 3–9 В с рекомендуемым суммарным током до 3 А.
Не подойдёт
- для линий с напряжением свыше 9 В;
- для прямого подключения USB-C без соответствующих переходников;
- для определения протокола USB PD, Quick Charge или параметров его согласования;
- для лабораторных измерений, где требуются калибровка и известная метрологическая неопределённость;
- для автоматического подсчёта переданной ёмкости в mAh.
Примеры применения
Проверка зарядного адаптера
Подключите к тестеру известную нагрузку и проследите, остаётся ли напряжение стабильным при увеличении тока потребления.
Сравнение USB-кабелей
Последовательно проверьте несколько кабелей с одним источником и устройством. Сравнивайте показания только при одинаковых условиях нагрузки.
Контроль USB-питания DIY-устройства
Используйте тестер при макетировании, чтобы контролировать напряжение питания и изменение потребляемого тока в разных режимах работы устройства.
Подключение
Проверьте параметры источника
Используйте источник USB-A с напряжением от 3 до 9 В. До подключения нагрузки убедитесь, что ожидаемый ток не превышает рекомендуемые 3 А.
Подключите тестер
Вставьте входной штекер KWS-10VA в порт USB-A источника питания. Дисплей должен показать напряжение линии.
Добавьте нагрузку
Подключите устройство или кабель к одному выходному гнезду USB-A и наблюдайте за током. Второй выход используйте только с учётом суммарной нагрузки.
Ограничения и безопасность
Не превышайте 9 В
Не подключайте KWS-10VA к линии, напряжение которой может превысить 9 В. Перед работой с многорежимными зарядными системами проверьте ожидаемое напряжение.
Ориентируйтесь на рекомендуемые 3 А
Верхний предел отображения составляет 5 А, однако рекомендуемый диапазон — до 3 А. При двух одновременно подключённых нагрузках учитывайте их суммарный ток.
Учитывайте влияние тестера на цепь
Сопротивление тракта около 0,1 Ом вызывает дополнительное падение напряжения, особенно при большем токе. Не воспринимайте показания как результат без влияния самого измерителя.
Защищайте разъёмы и корпус
Подключайте USB-штекеры без перекоса, не допускайте попадания влаги и используйте прибор при температуре −10…+60 °C.
FAQ
Можно ли проверять быструю зарядку?
KWS-10VA отображает фактические напряжение и ток, если напряжение остаётся в пределах 3–9 В. Тестер не определяет название протокола зарядки и не предназначен для режимов свыше 9 В.
Что показывает тестер при двух подключённых устройствах?
KWS-10VA показывает суммарный ток обеих нагрузок. Потребление каждого устройства необходимо измерять отдельно по очереди.
Измеряет ли KWS-10VA ёмкость пауэрбанка?
KWS-10VA отображает текущие значения напряжения и тока, но не накапливает результат в mAh. Для подсчёта переданной ёмкости и сохранения результатов в ячейках памяти рассмотрите USB-тестер KCX-017.
Можно ли по одному измерению определить неисправный кабель?
Нет. Сравнивайте кабели с одинаковыми источником и нагрузкой; изменение напряжения или тока является диагностическим признаком, а не самостоятельным доказательством причины.
