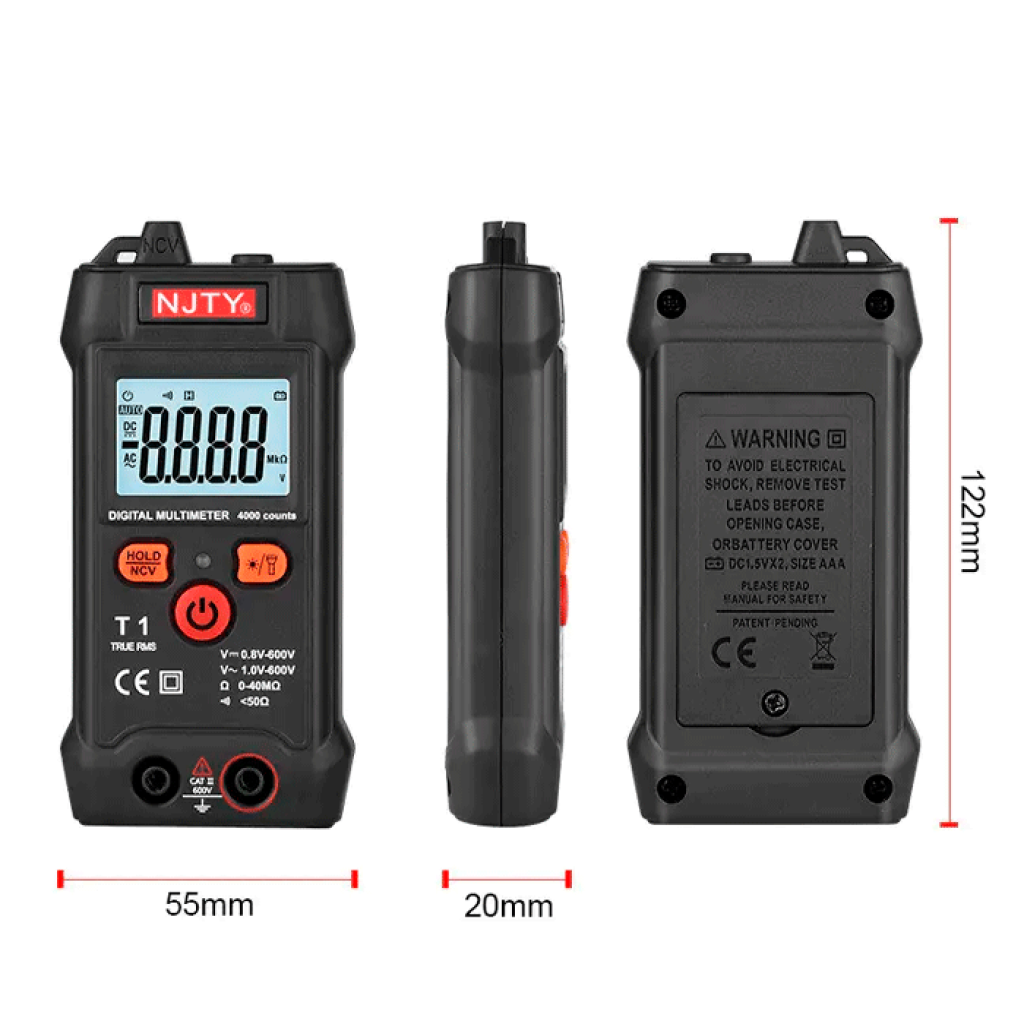

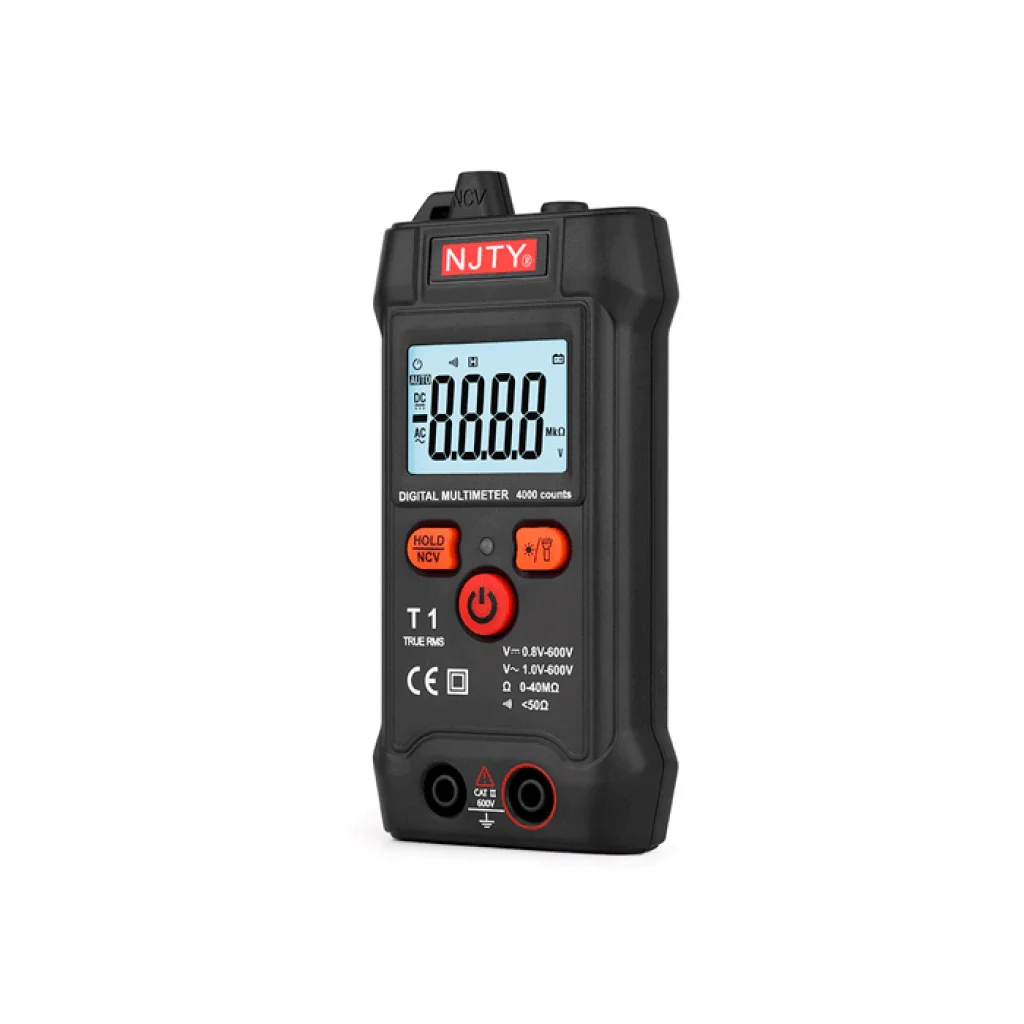

Кратко о NJTY T1
NJTY T1 — карманный автоматический мультиметр для измерения постоянного и переменного напряжения, сопротивления и прозвонки электрических цепей. Прибор самостоятельно распознаёт поддерживаемый тип измерения, оснащён дисплеем на 4000 отсчётов, поддерживает True RMS для переменного напряжения и бесконтактное обнаружение напряжения NCV, а также имеет подсветку и встроенный фонарик.

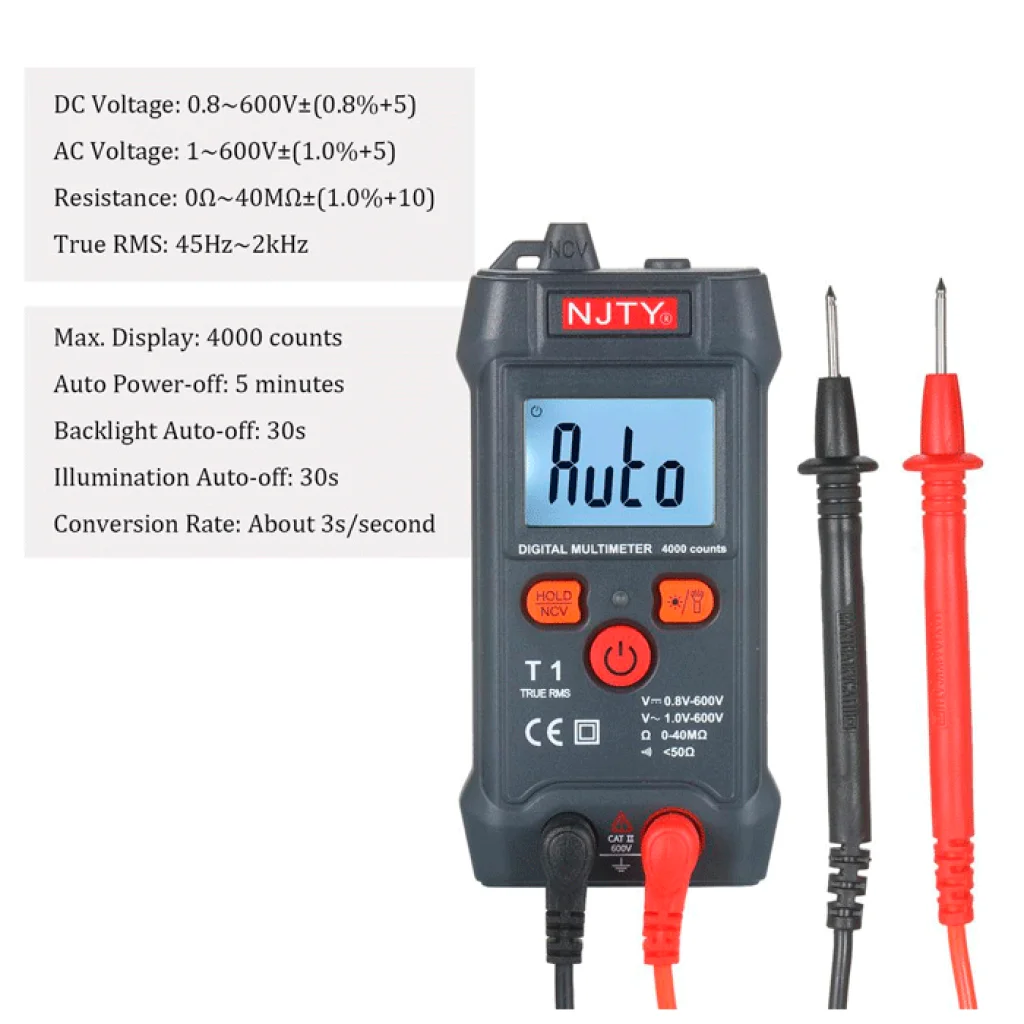

Ключевые характеристики
- Постоянное напряжение
- 0,8–600 В
- Переменное напряжение
- 1–600 В
- True RMS
- для переменного напряжения 45 Гц–2 кГц
- Сопротивление
- 0 Ом–40 МОм
- Прозвонка
- звуковая индикация при сопротивлении менее 50 Ом
- Максимальное отображение
- 4000 отсчётов
- Входное сопротивление
- 10 МОм[1]
- Заявленная базовая точность DC
- ±(0,8 % + 5 разрядов)[1]
- Заявленная базовая точность AC
- ±(1 % + 5 разрядов)[1]
- Заявленная базовая точность измерения сопротивления
- ±(1 % + 10 разрядов)[1]
- Питание
- 3 В, 2 батарейки AAA
- Автоматическое выключение
- примерно через 5 минут бездействия
- Подсветка и фонарик
- автоматическое выключение примерно через 30 секунд
- Масса
- около 78 г без батареек
Подробное описание и особенности
Автоматическое определение режима
NJTY T1 распознаёт постоянное напряжение, переменное напряжение, сопротивление и замкнутую цепь без поворотного переключателя диапазонов. Это сокращает количество ручных настроек при последовательной проверке источника питания, провода или резистивного компонента. Значения 0,8 В для DC и 1 В для AC являются нижними порогами заявленных диапазонов, поэтому для меньших сигналов потребуется более чувствительный прибор.
True RMS и NCV
True RMS применяется к переменному напряжению в диапазоне 45 Гц–2 кГц и помогает точнее оценивать несинусоидальные сигналы в поддерживаемом диапазоне. NCV реагирует на изменение напряжённости электрического поля и отображает уровень сигнала полосками, а световая и звуковая индикация упрощают предварительный поиск провода под напряжением.
Отличие T1 от C1
Этот товар представлен в модификации T1. Голосовое озвучивание показаний предусмотрено в родственной версии C1, поэтому NJTY T1 работает без голосового режима.[1]
Формат для выездной и настольной диагностики
Масса около 78 г, питание от двух батареек AAA, подсветка дисплея и отдельный фонарик делают прибор удобным для инструментальной сумки, домашней мастерской и работы рядом с плохо освещённым оборудованием. Автоматическое выключение уменьшает расход заряда батареек во время пауз.
Подойдёт / не подойдёт
Подойдёт
- для проверки напряжения батарей, аккумуляторных сборок, адаптеров и низковольтных блоков питания в пределах диапазона;
- для контроля напряжения в автомобильных цепях без измерения тока;
- для поиска обрывов в проводах, предохранителях и обесточенных дорожках;
- для измерения сопротивления обесточенных компонентов до 40 МОм;
- для предварительного бесконтактного поиска переменного напряжения с помощью функции NCV.
Не подойдёт
- для измерения постоянного или переменного тока;
- для измерения ёмкости, частоты, температуры или параметров диодов;
- для сигналов ниже 0,8 В DC или 1 В AC, если требуется гарантированный результат;
- для метрологически ответственных измерений без проверки калибровки;
- для работы в распределительных и силовых цепях без подтверждённой категории измерения прибора и щупов.
Примеры применения
Проверка источника питания
Измерьте выходное напряжение адаптера, батарейного блока или автомобильного аккумулятора и сравните результат с номиналом оборудования, не превышая 600 В.
Поиск обрыва
На полностью обесточенной цепи прозвоните кабель, предохранитель, выключатель или дорожку платы. Звуковой сигнал срабатывает при сопротивлении менее 50 Ом.
Проверка резистивного узла
Измерьте сопротивление отдельного компонента или участка схемы после отключения питания и разрядки конденсаторов; параллельные ветви схемы могут влиять на результат.
Подключение и работа
Установите элементы питания
Установите две батарейки AAA, соблюдая полярность. Если появился индикатор низкого заряда, замените обе батарейки.
Осмотрите прибор и щупы
Перед контактным измерением проверьте корпус, изоляцию проводов и металлические наконечники. Не используйте повреждённые щупы.
Оцените ожидаемый сигнал
Убедитесь, что напряжение не превышает 600 В и соответствует допустимой категории измерения конкретного прибора, щупов и места работы.
Подключите щупы
Прикоснитесь к контрольным точкам и дождитесь автоматического распознавания напряжения, сопротивления или прозвонки. При измерении постоянного напряжения прибор автоматически отображает полярность.
Обесточьте цепь для пассивных тестов
Перед измерением сопротивления или прозвонкой отключите все источники питания и разрядите конденсаторы.
Альтернативы и сопутствующие приборы
- Если нужны измерения тока, ёмкости, частоты, температуры и диодов, а также осциллограф и генератор сигналов, рассмотрите FNIRSI DST-201/DST-210 3-в-1.
- Для контроля тока непосредственно в линии USB-A можно выбрать KWS-10VA с индикацией напряжения и тока или KCX-017 с подсчётом переданного заряда в mAh; перед подключением проверьте диапазон напряжения каждого тестера.
- Для распознавания транзисторов, диодов, конденсаторов и других обесточенных компонентов подойдёт отдельный транзистор-тестер LCR-T4.
Ограничения и безопасность
600 В — предел диапазона, а не универсальное разрешение на работу
Перед измерением в сетевых, распределительных или силовых цепях проверьте категорию измерения на корпусе конкретного прибора и щупах. Верхний предел 600 В сам по себе не подтверждает пригодность для любой электрической среды.[2]
NCV не подтверждает отсутствие напряжения
Используйте NCV только для предварительного поиска электрического поля. Перед прикосновением к проводникам применяйте надлежащую процедуру безопасного отключения и проверки; отсутствие сигнала NCV не означает, что цепь гарантированно обесточена.[3]
Сопротивление и прозвонка — только без питания
Отключите все источники, учтите резервные батареи и разрядите конденсаторы. По возможности электрические работы и проверки следует выполнять на обесточенной системе.[4]
Не пытайтесь измерять ток
NJTY T1 не имеет режима измерения тока. Не подключайте его последовательно в качестве амперметра; используйте прибор с соответствующим токовым входом или специализированный проходной тестер.
Учитывайте нижние пороги
Показания для сигналов ниже 0,8 В DC или 1 В AC не входят в заявленные диапазоны. Для слабых сигналов используйте другой измерительный прибор с подходящей чувствительностью.
FAQ
Измеряет ли NJTY T1 ток?
Нет. NJTY T1 предназначен для измерения напряжения, сопротивления, прозвонки и NCV. Для измерения тока потребуется другой прибор.
Есть ли в этой модели голосовое озвучивание?
Нет. Голосовое озвучивание предусмотрено в модификации C1, а этот товар представлен в модификации T1.[1]
Какие батарейки нужны?
NJTY T1 работает от двух батареек AAA с суммарным напряжением 3 В.
Можно ли измерить напряжение менее 0,8 В?
Диапазон постоянного напряжения начинается с 0,8 В, а переменного — с 1 В. Для меньших сигналов корректный результат не гарантируется.
Можно ли проверять светодиоды?
Отдельного режима проверки диодов в NJTY T1 нет. Для светодиодов и полупроводниковых компонентов используйте тестер с соответствующей функцией.
Документы и источники
- NJTY Meter, T1/C1 4000 counts Handheld Digital Multimeter, страница модели от 14.01.2025: диапазоны, точность, True RMS, 4000 отсчётов, функции, питание и отличие T1/C1.
- Fluke Corporation, Guide to Digital Multimeter Safety: выбор прибора по категории и напряжению измерения.
- Fluke Corporation, Understanding Voltage Tester Pens: возможности и ограничения бесконтактного обнаружения напряжения.
- UK Health and Safety Executive, Electrical test equipment for use on low voltage electrical systems, GS38, fourth edition: безопасное использование измерительного оборудования и приоритет работы на обесточенных системах.
