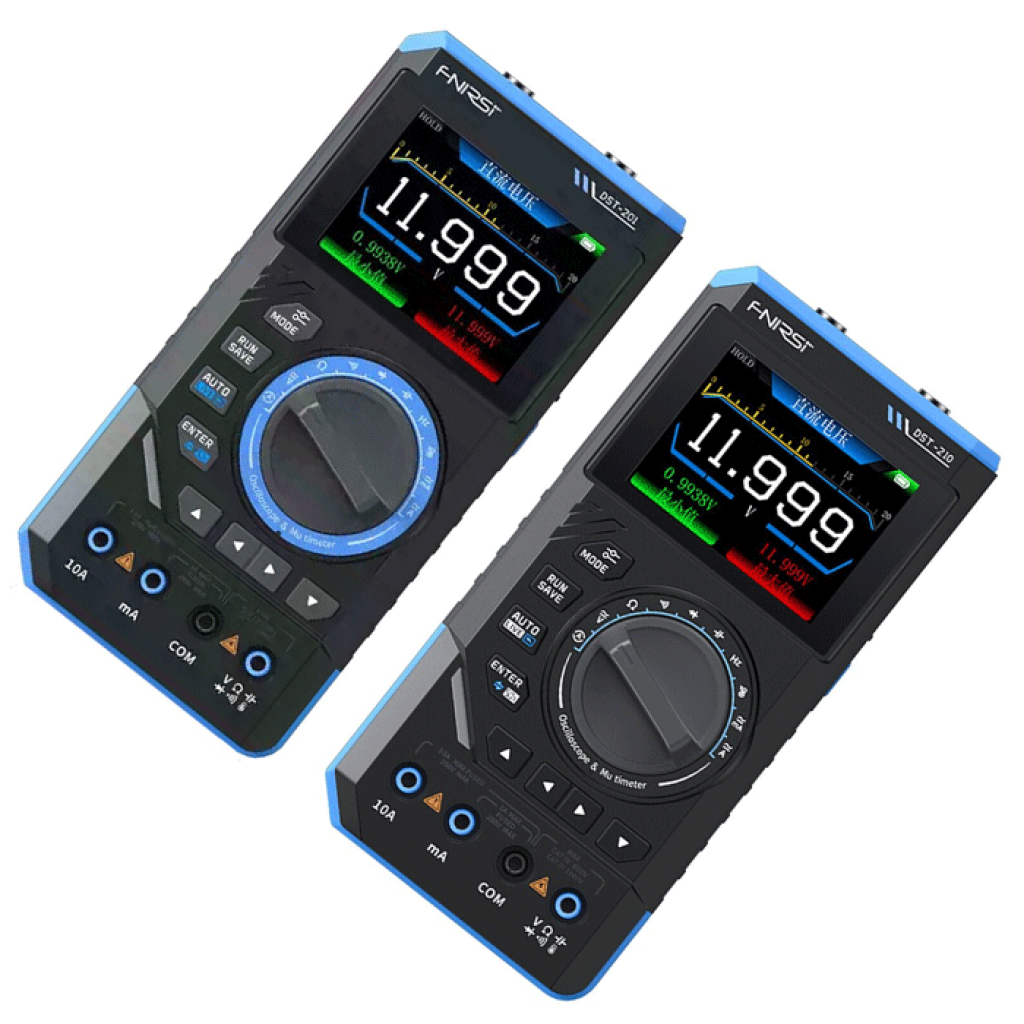

FNIRSI DST-201 и DST-210: три измерительных режима в одном корпусе
FNIRSI DST-201 и DST-210 объединяют цифровой мультиметр, портативный осциллограф и генератор сигналов. Это удобный формат для проверки питания, поиска неисправностей, наблюдения за формой сигнала и базовой наладки электронных схем без отдельного комплекта приборов.
Различия моделей

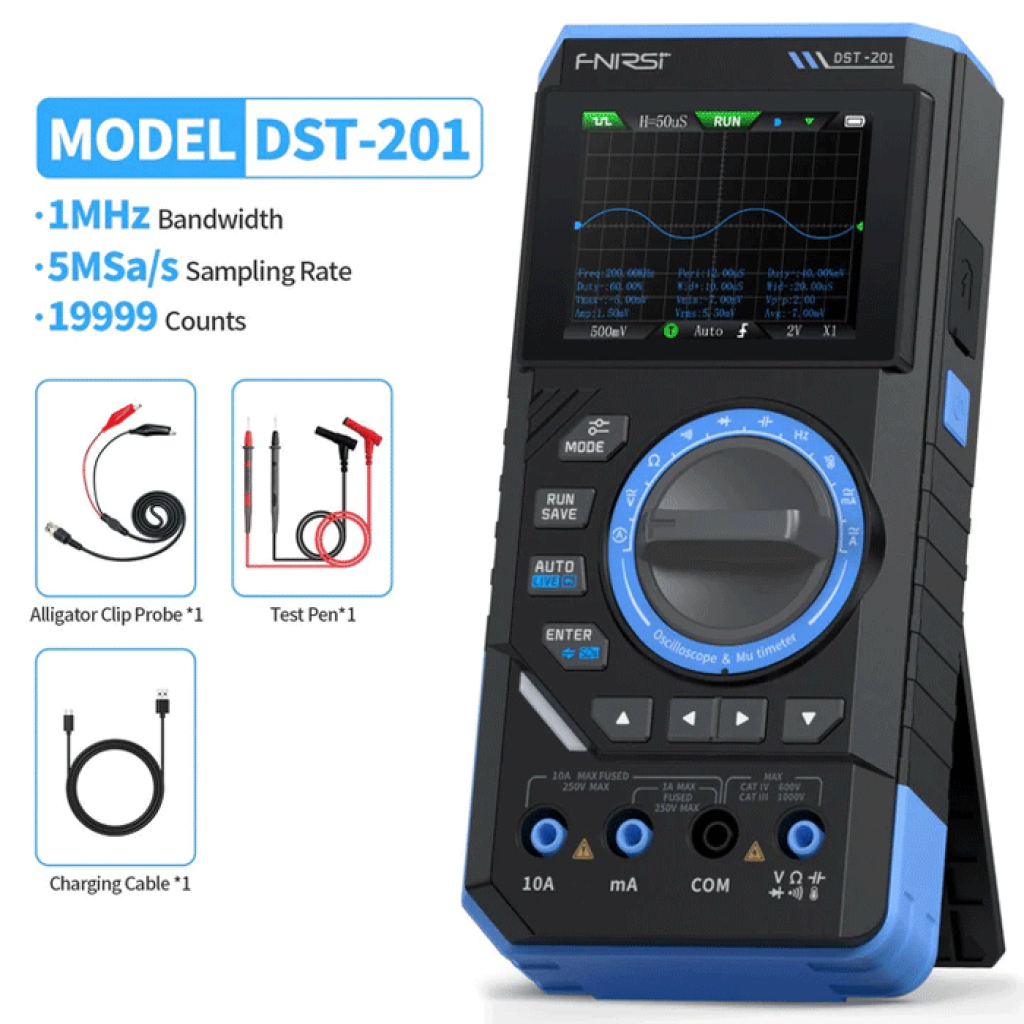

- DST-201: полоса пропускания
- 1 МГц
- DST-201: дискретизация
- 5 Мвыб/с
- DST-201: временная база
- 500 нс–20 с
- DST-201: заявленная частота генератора
- 0–10 кГц

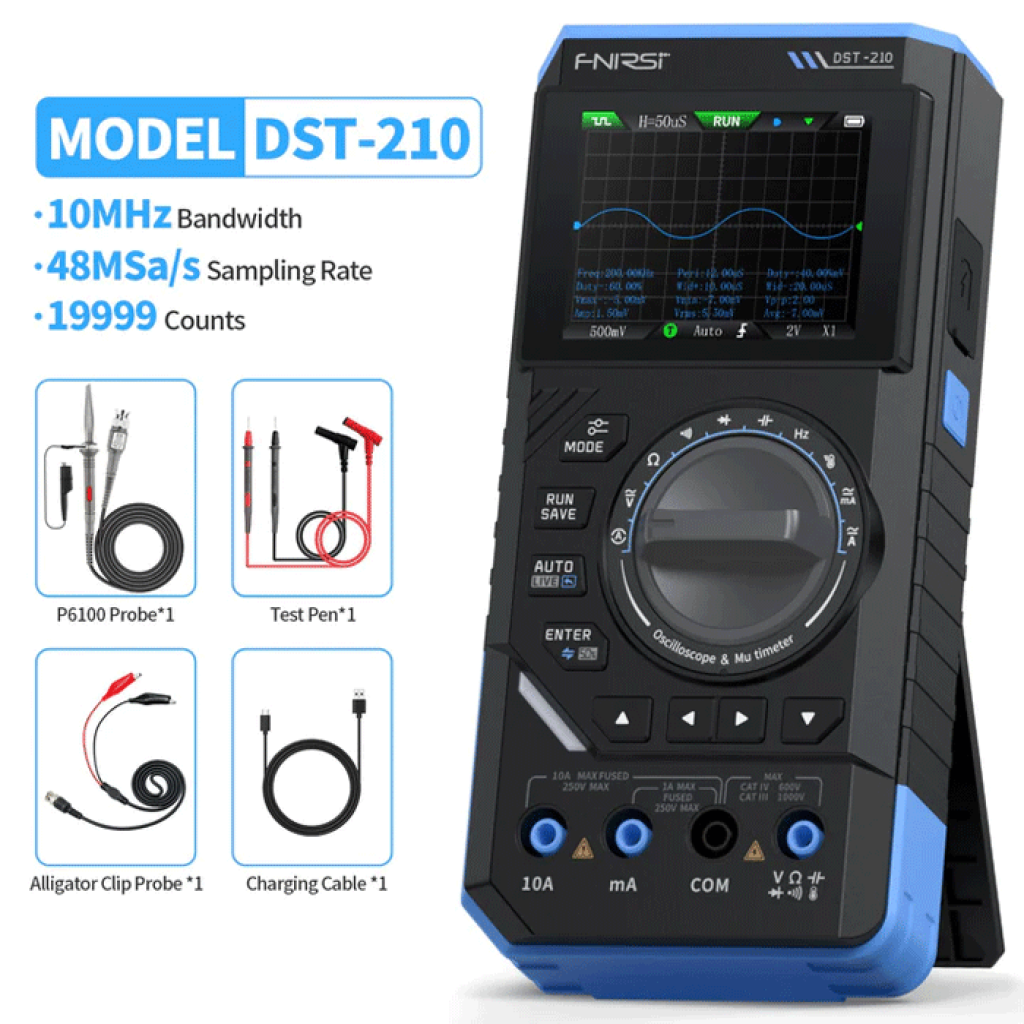

- DST-210: полоса пропускания
- 10 МГц
- DST-210: дискретизация
- 48 Мвыб/с
- DST-210: временная база
- 50 нс–20 с
- DST-210: заявленная частота генератора
- 0–50 кГц
Общие характеристики
- Функции
- мультиметр, осциллограф, генератор сигналов
- Осциллографический вход
- 1 МОм, связь AC или DC
- Режимы триггера
- Auto, Normal, Single; нарастающий или спадающий фронт
- Генератор
- 13 форм сигнала, амплитуда 0,1–3 В
- Регулировка
- частота, амплитуда и коэффициент заполнения для поддерживаемых форм
- Дисплей
- цветной TFT 2,8″
- Верхние диапазоны мультиметра
- 1000 В DC, 750 В AC, 9,999 А
- Аккумулятор
- 3000 мА·ч
- Зарядка
- USB Type-C, 5 В / 1 А
- Размеры
- 177 × 88 × 35 мм
- Масса
- около 300 г
- Языки меню
- английский и китайский
Возможности прибора
Цифровой мультиметр
В режиме мультиметра прибор измеряет постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, ёмкость, частоту и температуру. Также поддерживаются проверка диодов, прозвонка цепи, удержание показаний и графическое отображение данных.
Значения 1000 В DC, 750 В AC и 9,999 А являются верхними пределами диапазонов, а не подтверждением категории электробезопасности для любой установки. Во время работы необходимо учитывать категорию измерения, состояние проводов, правильность выбора гнёзд и ограничения конкретной цепи.
Портативный осциллограф
Осциллограф помогает увидеть форму сигнала, оценить частоту, период, амплитуду, коэффициент заполнения и переходные процессы. DST-201 подходит для базовых низкочастотных измерений, тогда как DST-210 даёт больший запас для импульсных и управляющих сигналов в пределах полосы 10 МГц.
Во время работы необходимо одинаково настроить коэффициент щупа на самом щупе и в меню прибора. Полоса пропускания является предельной характеристикой тракта, поэтому для оценки формы сигнала желательно иметь запас относительно его основной частоты и скорости фронтов.
Генератор сигналов
Генератор поддерживает 13 форм сигнала с регулируемыми частотой и амплитудой. Диапазон настройки зависит от выбранной модели: до 10 кГц у DST-201 и до 50 кГц у DST-210. Для прямоугольного и пилообразного сигналов предусмотрена настройка коэффициента заполнения.
Если работа генератора на частотах выше 1 кГц критически важна, проверьте текущую прошивку, выбранный режим, форму сигнала и фактический выход конкретного прибора перед использованием в ответственном тесте. Это предостережение не является основанием переносить поведение одного варианта на другой.
Автономная работа
Аккумулятор 3000 мА·ч и компактный корпус позволяют использовать прибор рядом с макетом, на рабочем столе или во время выездной диагностики. Заряжайте его от источника USB Type-C с параметрами 5 В / 1 А.
Подойдёт / не подойдёт
Подойдёт
- для ремонта и первичной диагностики низковольтной электроники;
- для учебных работ и домашней мастерской;
- для проверки питания, ШИМ, тактовых и управляющих сигналов в пределах возможностей выбранной модели;
- для прототипирования аналоговых и микроконтроллерных схем;
- для задач, где важны компактность и сочетание трёх режимов.
Не подойдёт
- для многоканального одновременного анализа нескольких сигналов;
- для автоматического декодирования цифровых протоколов;
- для радиочастотных и высокоскоростных сигналов за пределами полосы 1 МГц или 10 МГц;
- как безусловная замена лабораторного осциллографа или отдельного функционального генератора;
- для работ в сетевых и распределительных цепях без подтверждённой категории измерения и соответствующих аксессуаров.
Примеры применения
Проверка питания платы
Мультиметром можно проконтролировать постоянное напряжение и целостность цепи, а осциллографом — оценить пульсации или кратковременные провалы в пределах полосы прибора.
Наладка ШИМ
Осциллограф позволяет увидеть форму импульсов, проверить частоту и заполнение, а также сравнить поведение сигнала при разных режимах работы контроллера.
Проверка аналогового узла
Генератор можно использовать как тестовый источник, а осциллограф — для наблюдения за реакцией фильтра или усилительного каскада в подтверждённом рабочем диапазоне.
Подключение и первый запуск
Выберите модель
Сверьте выбранную опцию: DST-201 имеет полосу 1 МГц и дискретизацию 5 Мвыб/с, DST-210 — 10 МГц и 48 Мвыб/с.
Зарядите прибор
Используйте USB Type-C с питанием 5 В / 1 А. Не подавайте на зарядный вход более высокое напряжение.
Проверьте режим и гнёзда
Перед подключением выберите нужную функцию и убедитесь, что измерительные провода установлены в соответствующие гнёзда, особенно при переходе к измерению тока.
Согласуйте коэффициент щупа
Для осциллографа установите одинаковый режим 1X или 10X на щупе и в меню, а также выполните компенсацию щупа перед точным анализом формы сигнала.
Начинайте с безопасных параметров
Для генератора сначала задайте малую амплитуду и частоту. Перед увеличением параметров проверьте допустимые уровни исследуемого входа.
Полезные товары и альтернативы
- В качестве запасного пассивного BNC-щупа 1X/10X можно рассмотреть щуп P6100 на 100 МГц. Перед подключением сверьте разъём, коэффициент, компенсацию и допустимое напряжение; для этого P6100 заявлено до 150 В в режиме 1X и до 300 В в режиме 10X.
- Для многоканального захвата и программного декодирования цифровых шин лучше использовать USB-логический анализатор Saleae на 8 каналов.
- Для сборки тестовых схем без пайки можно выбрать компактную макетную плату на 170 отверстий или более крупную макетную плату на 400 отверстий.
Ограничения и безопасность
Верхний предел диапазона не заменяет категорию безопасности
Не используйте обозначения 1000 В DC или 750 В AC как самостоятельное основание для работы в электрощитах, силовых установках или распределительных сетях. Необходимы подтверждённая категория измерения, соответствующие провода, щупы и безопасная методика.
Перед измерением тока проверяйте подключение
Неправильно выбранное гнездо или попытка измерить напряжение с проводом в токовом входе может привести к короткому замыканию, повреждению прибора или травме.
Учитывайте самый низкий допустимый предел
Безопасное напряжение определяется наименьшим пределом среди прибора, щупа, проводов, адаптеров и исследуемой цепи. Коэффициент 10X не отменяет ограничений изоляции и категории измерения.
Пассивные измерения выполняют на обесточенной цепи
Перед проверкой сопротивления, ёмкости, диодов или прозвонкой отключите питание и разрядите конденсаторы.
FAQ
Чем DST-201 отличается от DST-210?
DST-201 имеет полосу осциллографа 1 МГц, дискретизацию 5 Мвыб/с и заявленный генератор до 10 кГц. DST-210 имеет соответственно 10 МГц, 48 Мвыб/с и заявленный генератор до 50 кГц.
Какую модель выбрать?
DST-201 целесообразен для обучения и низкочастотных задач. DST-210 стоит выбирать, если нужны более широкая полоса и лучшая детализация быстрых сигналов.
Гарантирует ли DST-210 выход генератора 50 кГц в любом режиме?
50 кГц является заявленным верхним пределом настройки. Для критически важного применения проверьте текущую прошивку и фактический выход нужной формы сигнала на конкретном приборе.
Заменяет ли прибор лабораторный осциллограф?
Не полностью. Его преимущество — портативность и три функции в одном корпусе. Для многоканальных, высокочастотных или метрологически ответственных измерений необходим соответствующий специализированный прибор.
Как заряжать аккумулятор?
Через USB Type-C от источника 5 В / 1 А.
