Кратко о P6100

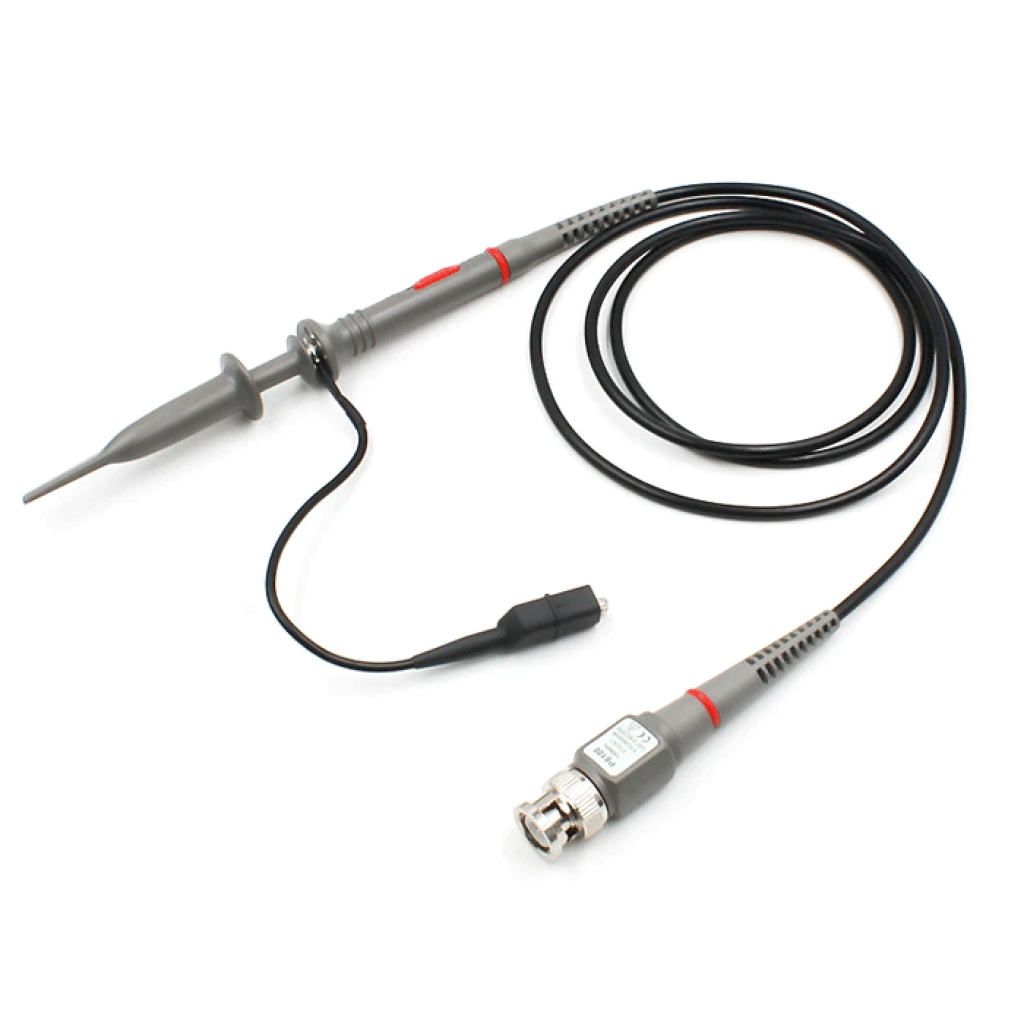

P6100 — пассивный осциллографический щуп со стандартным BNC-разъёмом и переключателем 1X/10X. Он предназначен для наблюдения формы аналоговых и импульсных сигналов, проверки питания, отладки цифровых узлов и ремонта электроники.
Ключевые характеристики
- Тип
- пассивный осциллографический щуп
- Коэффициент ослабления
- 1X / 10X, переключаемый
- Полоса в режиме 1X
- DC–6 МГц
- Полоса в режиме 10X
- DC–100 МГц
- Входное сопротивление
- 1X: 1 МОм ±2%; 10X: 10 МОм ±2%
- Входная ёмкость
- 1X: 85–120 пФ; 10X: 18,5–22,5 пФ
- Максимальное напряжение
- 1X: до 150 В; 10X: до 300 В
- Время нарастания
- <3,5 нс
- Разъём
- стандартный BNC
- Длина кабеля
- 110 ±2 см
- Рабочая температура
- −10…+55 °C
- Масса
- 55 г
Подробное описание и особенности

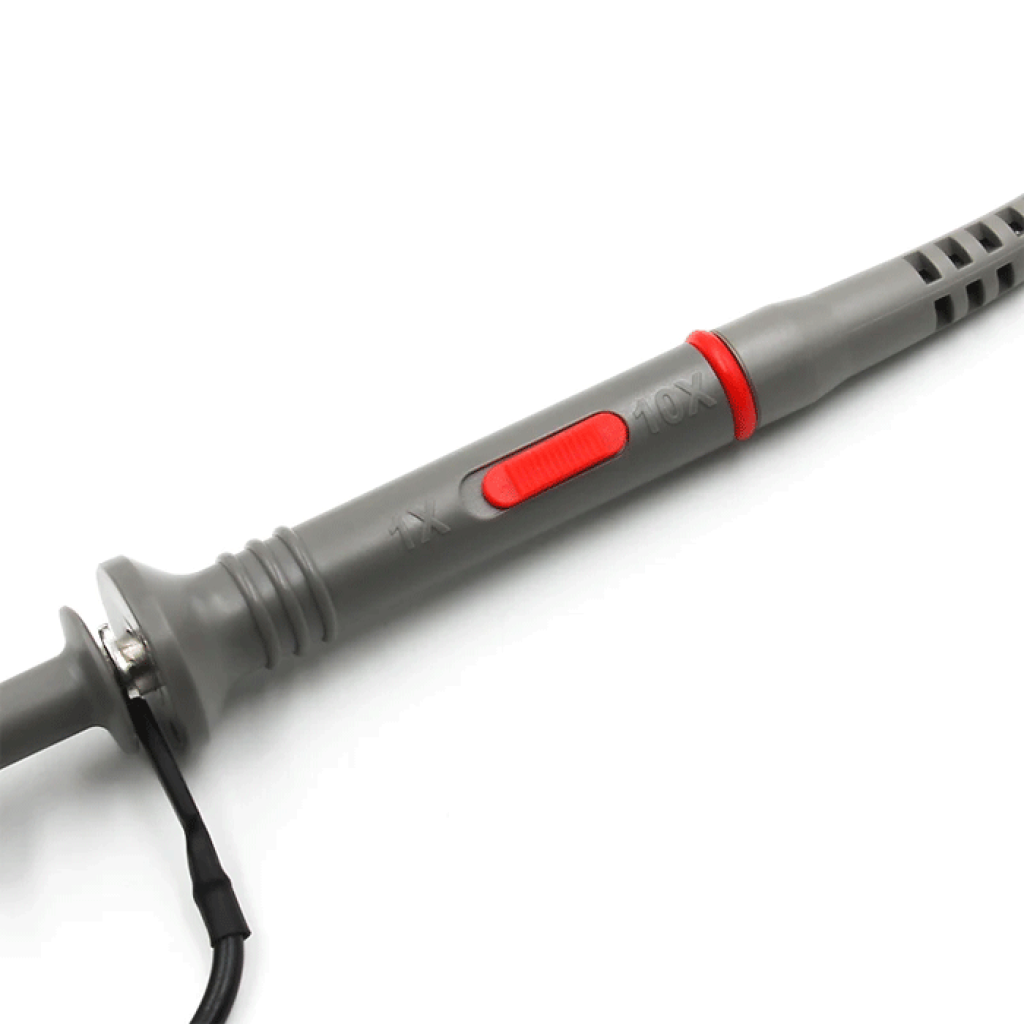

Режимы 1X и 10X
В режиме 1X сигнал поступает на осциллограф без десятикратного ослабления. Это помогает рассмотреть малую амплитуду, но входная ёмкость 85–120 пФ сильнее нагружает схему, а рабочая полоса составляет DC–6 МГц.
В режиме 10X амплитуда на входе осциллографа уменьшается в десять раз. Входное сопротивление возрастает до 10 МОм, ёмкость снижается до 18,5–22,5 пФ, а полоса расширяется до DC–100 МГц. Этот режим целесообразен для большинства импульсных сигналов и высокоимпедансных точек, если чувствительности осциллографа достаточно.
Компенсация и совместимость
BNC-разъём обеспечивает механическое подключение, но для корректной работы осциллограф должен поддерживать пассивные щупы 1X/10X и соответствующее масштабирование канала. После первого подключения к конкретному входу отрегулируйте компенсацию по калибровочному прямоугольному сигналу: недостаточная или избыточная компенсация искажает фронты и вносит погрешность в амплитуду.[1]
Полоса 100 МГц является верхним пределом щупа в режиме 10X, а не гарантией одинаковой точности для всех сигналов до этой частоты. Для оценки амплитуды, прямоугольных импульсов и быстрых фронтов необходим запас по полосе и времени нарастания всего тракта «щуп + осциллограф».[2]
Практика подключения

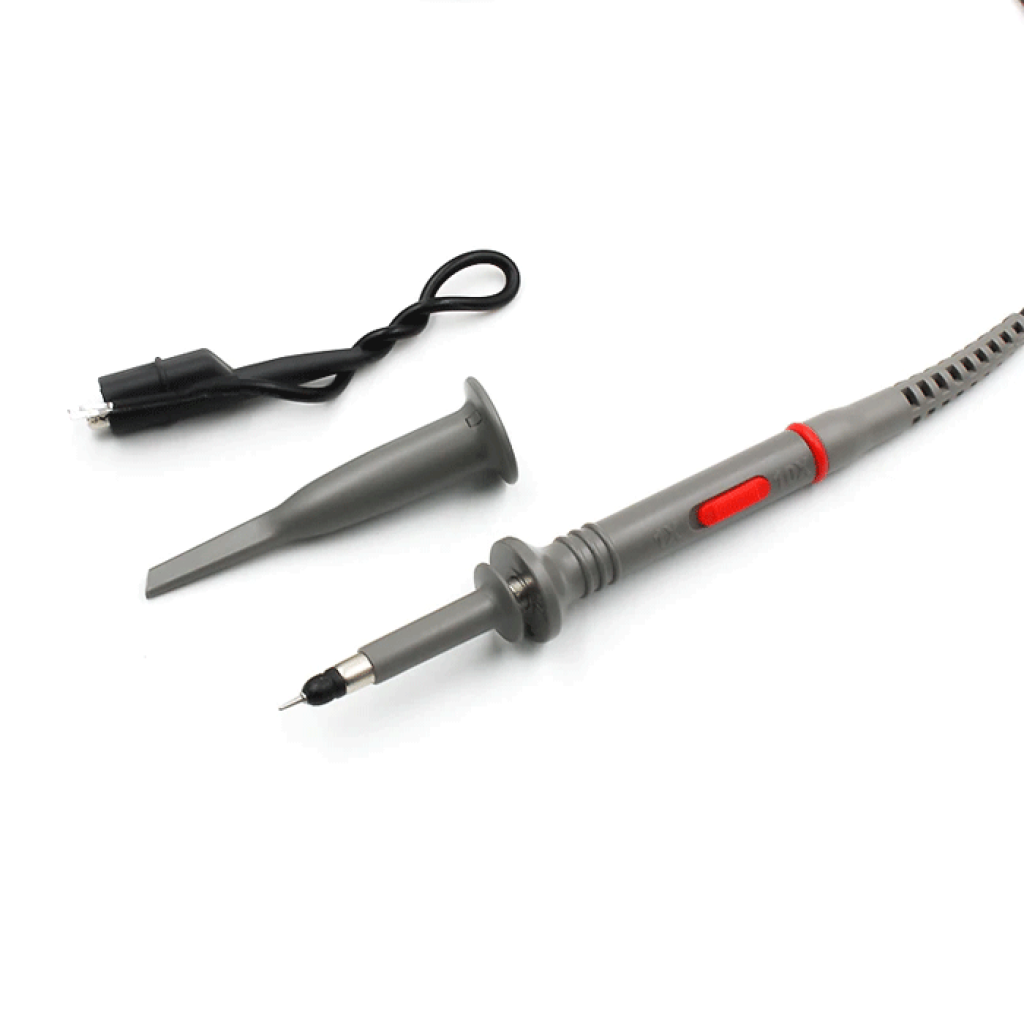

Цветные кольца помогают обозначить каналы, съёмный крючок удерживает контакт на выводе, а зажим заземления подключает опорный потенциал. Для быстрых сигналов делайте петлю между наконечником и землёй как можно короче: длинный провод добавляет паразитную индуктивность и может создавать звон и наводки.
Подойдёт / не подойдёт
Подойдёт
- для осциллографов со стандартным BNC-входом и поддержкой пассивных щупов 1X/10X;
- для отладки микроконтроллерных плат, ШИМ, тактовых и управляющих сигналов;
- для наблюдения пульсаций и переходных процессов в низковольтных источниках питания;
- для ремонта аналоговой и цифровой электроники;
- как рабочий или запасной щуп для лаборатории, обучения и домашней мастерской.
Не подойдёт
- для автоматического декодирования I²C, SPI, UART и других протоколов без соответствующей функции осциллографа;
- для одновременного захвата множества цифровых линий вместо логического анализатора;
- для дифференциальных или плавающих измерений обычным заземлённым осциллографом;
- для сигналов, где необходимы полоса или время нарастания за пределами возможностей всего измерительного тракта;
- для работ в сетевых и силовых цепях только на основании числового предела напряжения щупа.
Примеры применения
Отладка микроконтроллерной платы
В режиме 10X можно проверять форму ШИМ, тактовых импульсов и сигналов на линиях GPIO, не заменяя осциллографом декодер протоколов.
Проверка источника питания
Щуп помогает увидеть пульсации, запуск преобразователя и кратковременные провалы напряжения. Для малых пульсаций может быть полезен режим 1X в пределах его полосы 6 МГц.
Поиск неисправности в плате
Во время сервисной диагностики можно последовательно сравнивать сигналы в контрольных точках усилителя, генератора, логического узла или цепи управления.
Учебная лабораторная работа
P6100 позволяет на практике увидеть влияние режимов 1X/10X, компенсации и длины заземляющей петли на отображение прямоугольного сигнала.
Подключение и первая настройка
Проверьте совместимость
Убедитесь, что осциллограф имеет BNC-вход, поддерживает пассивный щуп 1X/10X и позволяет установить соответствующий коэффициент канала.
Подключите щуп
Установите BNC-разъём во вход канала и зафиксируйте его поворотом. К исследуемой схеме переходите только после проверки режима и допустимых напряжений.
Согласуйте коэффициент
Положение 1X или 10X на щупе должно совпадать с настройкой канала. Иначе осциллограф покажет амплитуду с десятикратной ошибкой.
Выполните компенсацию
Подключите наконечник и землю к калибровочному выходу с прямоугольным сигналом. Пластиковой отвёрткой отрегулируйте триммер до ровной вершины импульса без спада или чрезмерного выброса.
Подсоедините исследуемую схему
Сначала присоедините зажим к безопасной опорной точке, затем наконечник — к сигналу. Для быстрых фронтов минимизируйте площадь петли подключения.

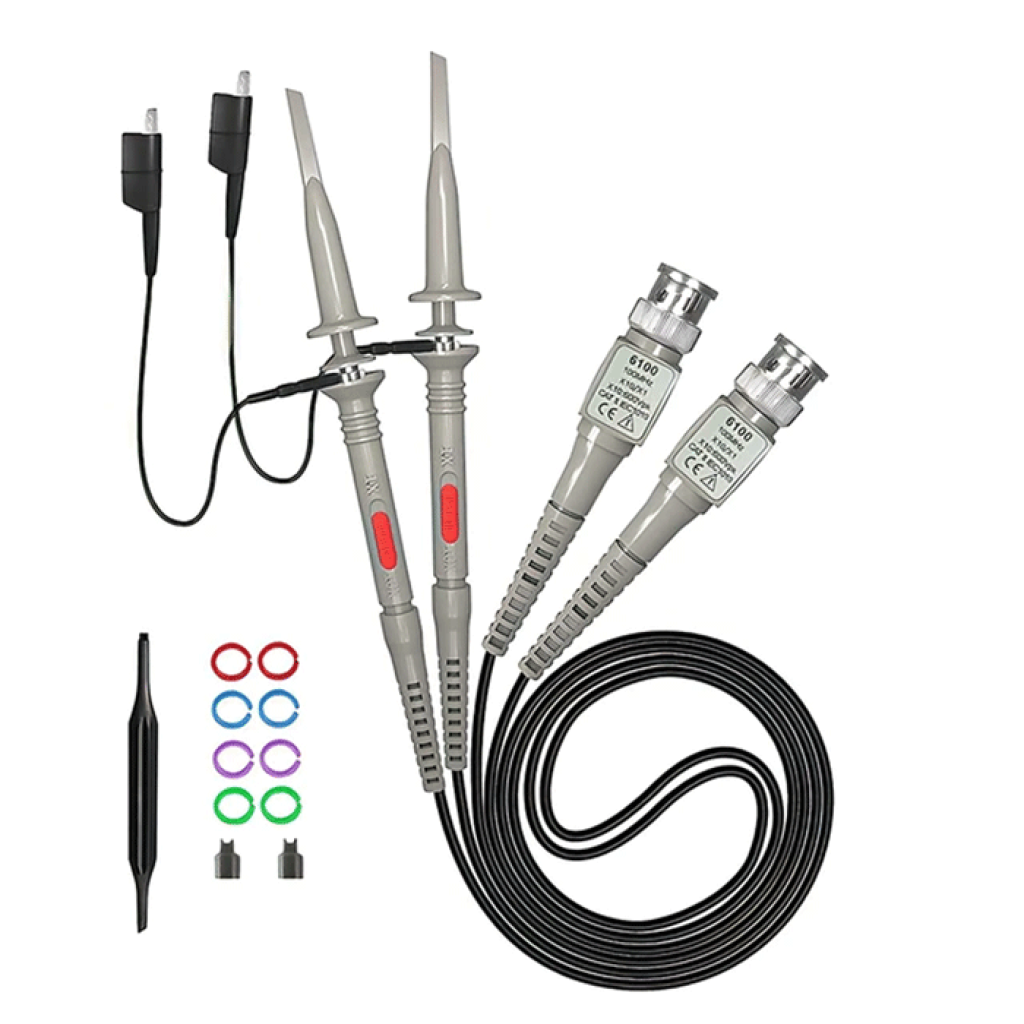

Комплектация
- Осциллографический щуп P6100 — 1 шт.
- Съёмный крючок — 1 шт.
- Зажим заземления — 1 шт.
- Цветные маркировочные кольца — 8 шт.
- Пластиковая отвёртка для компенсации — 1 шт.
- Защитные колпачки — 2 шт.
Полезные приборы и альтернативы
- Если нужен не отдельный щуп, а компактный прибор для низкочастотной диагностики, рассмотрите FNIRSI DST-201/DST-210 с мультиметром, осциллографом и генератором; перед выбором сверьте полосу необходимой модификации.
- Для многоканального захвата и программного декодирования цифровых шин целесообразнее USB-логический анализатор на 8 каналов, тогда как P6100 нужен для просмотра аналоговой формы сигнала осциллографом.
Ограничения и безопасность
Зажим земли может быть соединён с защитным заземлением
В обычном настольном осциллографе корпус BNC и зажим земли щупа обычно соединены с защитным заземлением через сетевой кабель. Не подключайте зажим к фазе, высокой стороне или другой точке, не являющейся безопасной землёй; для плавающих измерений применяйте специально предназначенное дифференциальное или изолированное решение.[2]
Предел напряжения не подтверждает пригодность для электросети
Значения до 150 В в режиме 1X и до 300 В в режиме 10X не следует трактовать как подтверждение категории CAT или разрешение на работу в распределительных и сетевых цепях. Соблюдайте наименьший предел среди щупа, осциллографа, адаптеров и исследуемой цепи.
Не превышайте полосу всего тракта
Быстрый фронт содержит гармоники выше основной частоты. Если полосы щупа или осциллографа недостаточно, форма и амплитуда импульса могут отображаться искажённо.
Осматривайте кабель и наконечники
Не используйте щуп с повреждённой изоляцией, ослабленным BNC-разъёмом или ненадёжной насадкой. Не тяните за кабель и не оставляйте его нагружать разъём собственным весом.
FAQ
Какой режим выбрать: 1X или 10X?
Для большинства импульсных и высокоимпедансных сигналов начинайте с 10X: этот режим имеет полосу до 100 МГц и меньшую входную ёмкость. Режим 1X используйте для малых сигналов, если полосы 6 МГц достаточно.
Почему амплитуда на экране отличается в десять раз?
Проверьте, одинаковый ли коэффициент установлен на переключателе щупа и в меню канала осциллографа. Несоответствие 1X/10X даёт десятикратную ошибку масштабирования.
Почему прямоугольный сигнал имеет округлённую или заострённую вершину?
Прежде всего выполните компенсацию на калибровочном выходе осциллографа. Если диапазона регулировки не хватает, проверьте требования осциллографа к пассивному щупу и совместимость его входа.
Означает ли 100 МГц, что сигнал 100 МГц будет измерен без заметной погрешности?
Нет. Это верхняя полоса щупа в режиме 10X. Для точного измерения амплитуды и формы необходим запас по полосе всего тракта, особенно для прямоугольных импульсов и быстрых фронтов.
Можно ли подключать P6100 к сетевому напряжению?
Не используйте только числовой предел 150/300 В как основание для такого подключения. Сначала необходимы подтверждённая категория измерения, безопасная схема заземления и соответствующий тип щупа; для плавающих узлов обычно требуется дифференциальное или изолированное решение.
Документы и источники
- Keysight Technologies, N2140A and N2142A Passive Probes Quick Start Guide, N2140-92003, ноябрь 2020 — общая процедура низкочастотной компенсации пассивного щупа.
- Tektronix, ABCs of Probes, Rev. 02.2022 — требования к заземлению, влияние полосы, времени нарастания и нагрузки щупа на измерения.
