USB Логический анализатор Saleae 8 каналов

1. Идентификация компонентов и выводов

    flowchart TD
      subgraph LogicAnalyzer["Логический анализатор Saleae"]
        direction TB

        USBPort["Mini-USB порт"]
        LED["Светодиод PWR"]
        Connector["10-пиновый разъем"]

        subgraph Connector
          direction LR
          CH0["CH0"] --- CH1["CH1"] --- CH2["CH2"] --- CH3["CH3"]
          CH4["CH4"] --- CH5["CH5"] --- CH6["CH6"] --- CH7["CH7"]
          GND1["GND"] --- GND2["GND"]
        end
      end

      classDef gndClass fill:#333,stroke:#111,color:#fff,stroke-width:2px
      class GND1,GND2 gndClass

      classDef chClass fill:#f96,stroke:#333,stroke-width:2px
      class CH0,CH1,CH2,CH3,CH4,CH5,CH6,CH7 chClass

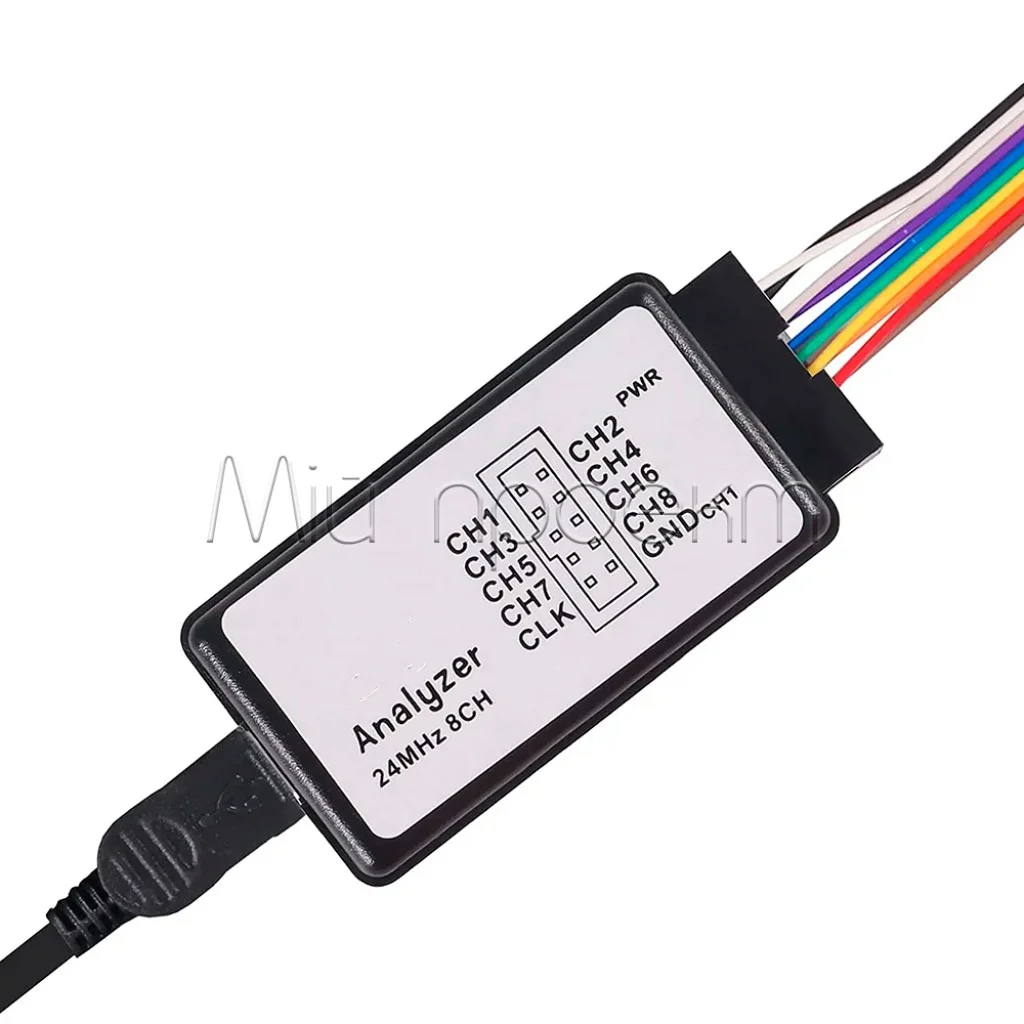

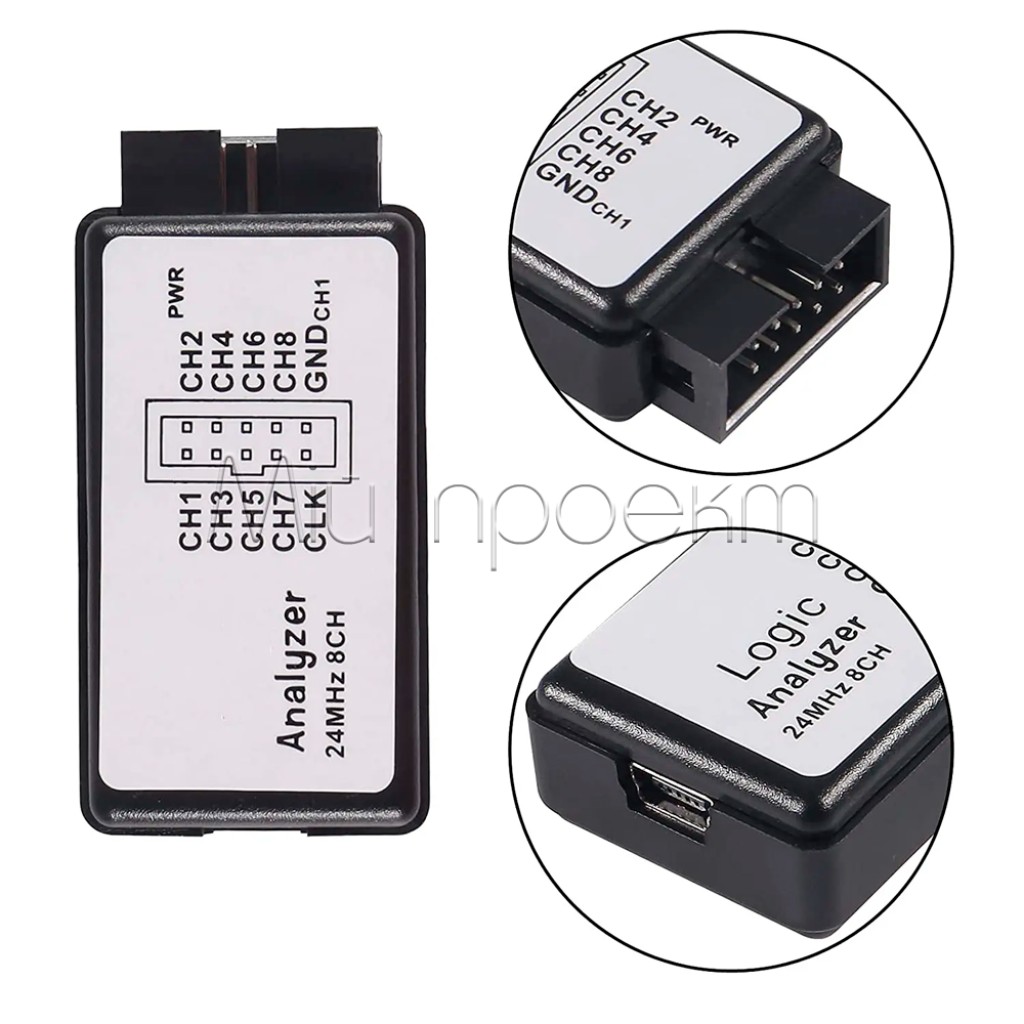

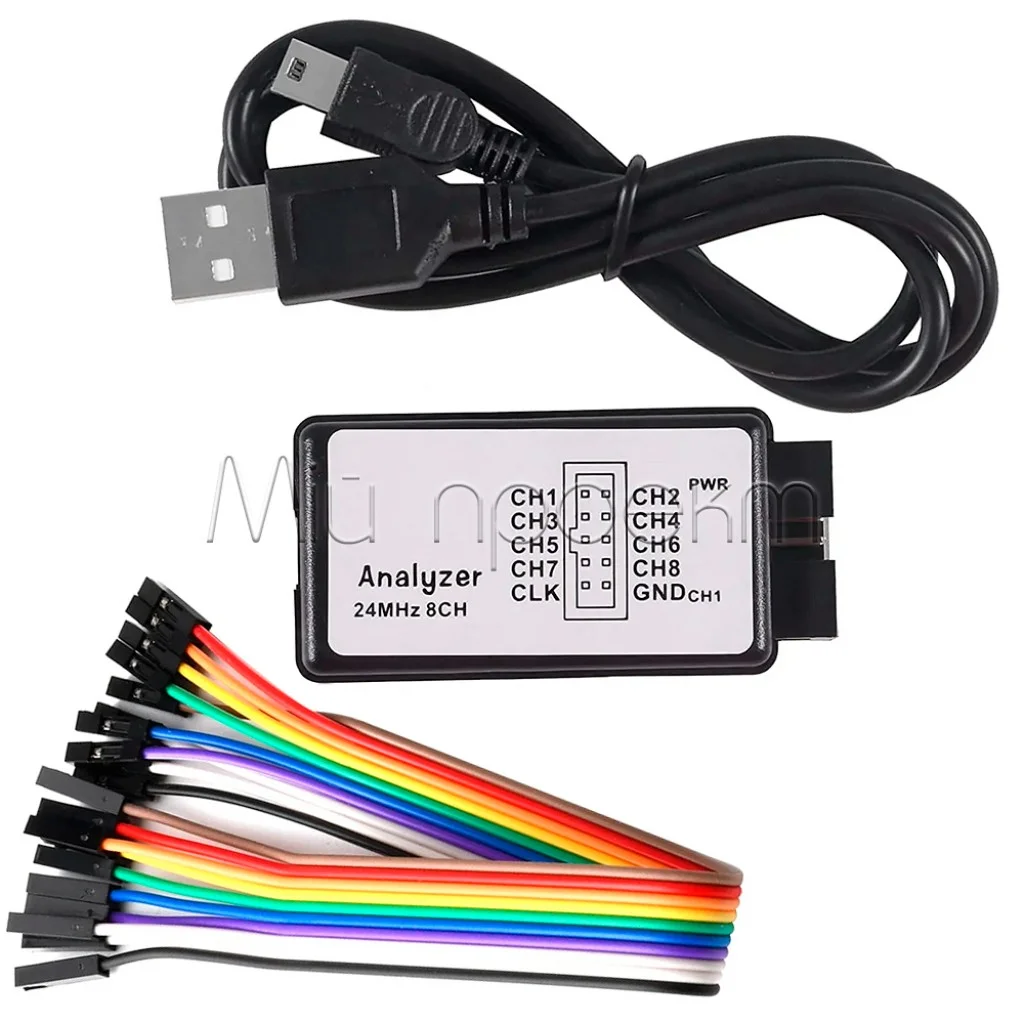

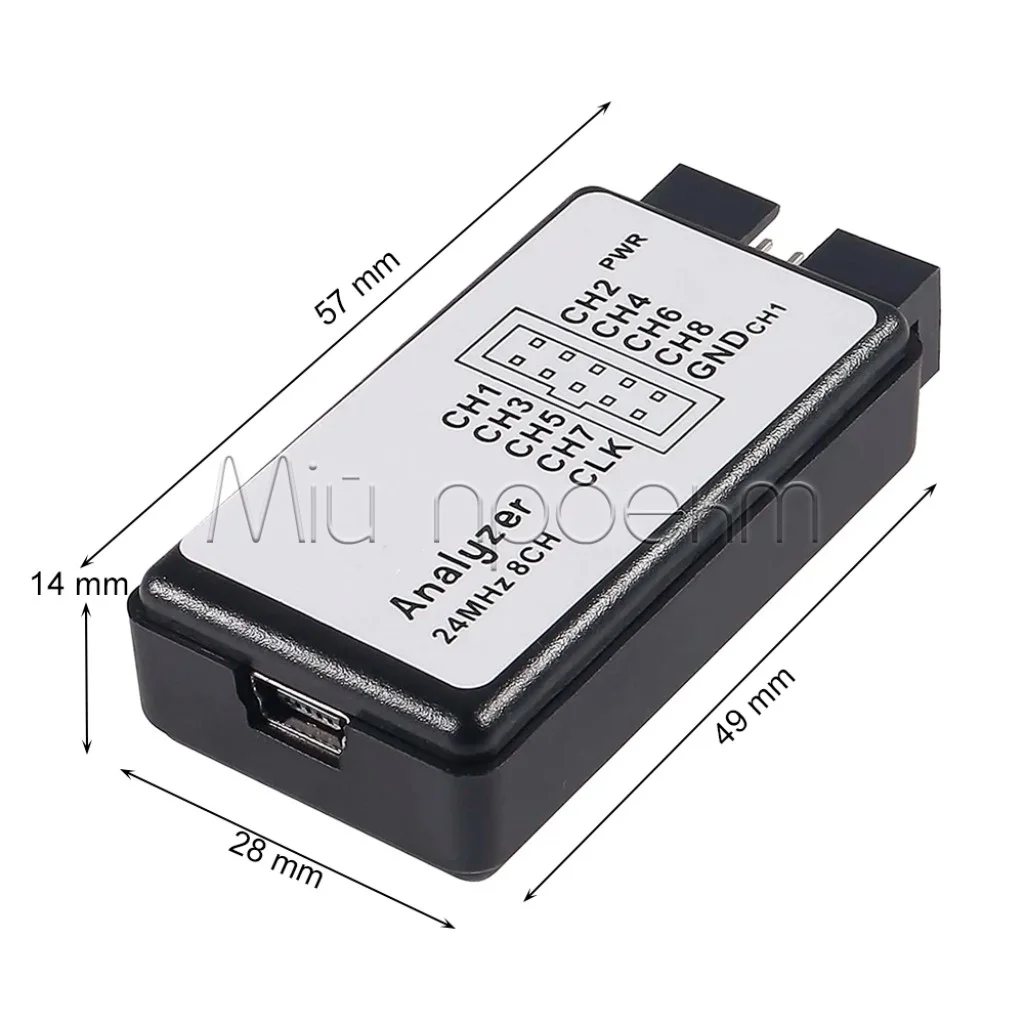

1.1. Основные составляющие анализатора

• Mini-USB порт: Для подключения к компьютеру и питания анализатора
• Светодиод PWR: Индикатор наличия питания (горит красным при подаче питания)
• 10-пиновый разъем: Для подключения к исследуемой схеме
  • 8 каналов логического анализатора (CH0-CH7)
  • 2 контакта GND (земля)

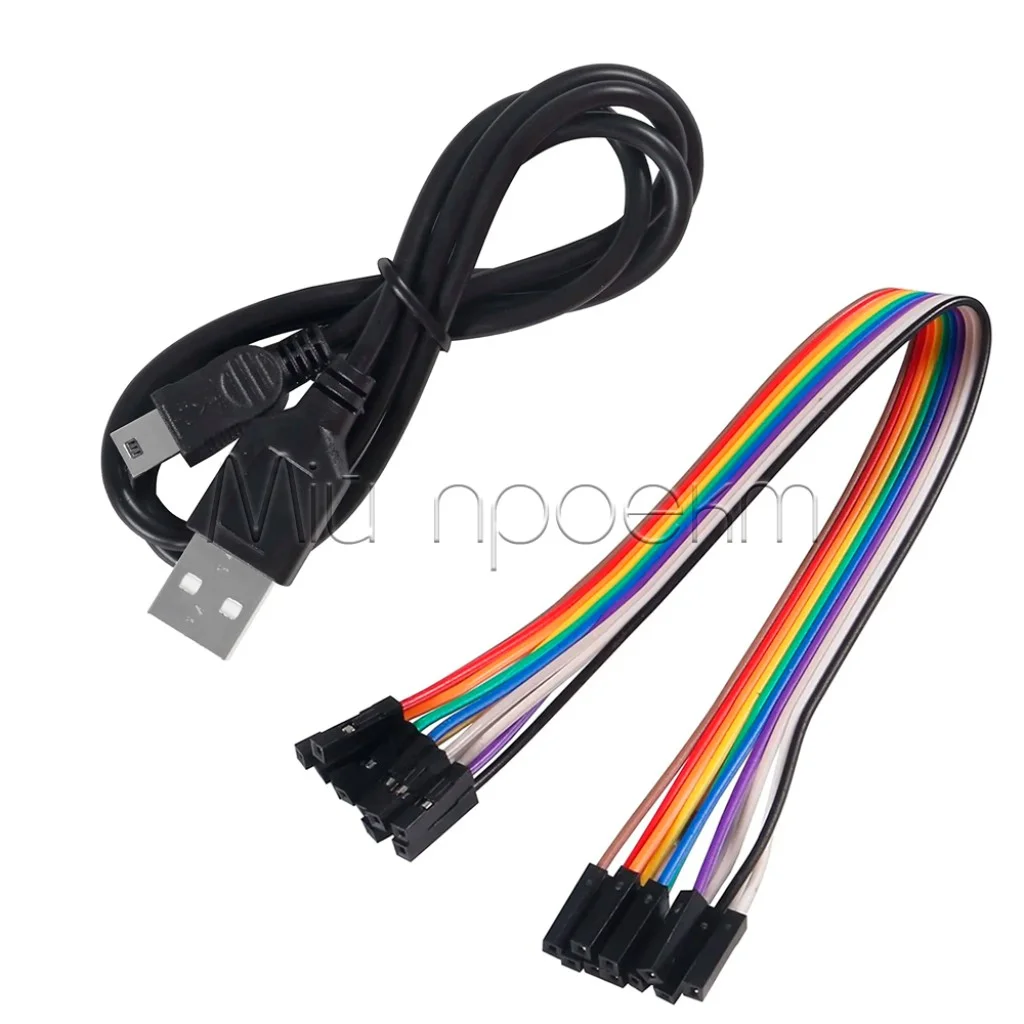

• Комплектные жгутовые провода: Для соединения анализатора с исследуемой схемой

2. Схема подключения

2.1. Базовая схема подключения

    flowchart LR
      Computer["Компьютер
(USB-порт)"]
      Analyzer["Логический анализатор Saleae"]
      TestDevice["Исследуемая схема
(Arduino, микроконтроллер, интерфейсы)"]

      Computer -- "USB" --> Analyzer
      Analyzer -- "CH0-CH7 (Сигнальные линии)" --> TestDevice
      Analyzer -- "GND (Общая земля)" --> TestDevice

      classDef critical fill:#f96,stroke:#333,stroke-width:2px
      class TestDevice critical


2.2. Детальные схемы для различных интерфейсов

2.2.1. Подключение для анализа UART

    flowchart LR
      Analyzer["Логический анализатор"]
      Arduino["Arduino/UART устройство"]

      Analyzer -- "CH0" --> Arduino_TX["TX (передача данных)"]
      Analyzer -- "CH1" --> Arduino_RX["RX (прием данных)"]
      Analyzer -- "GND" --> Arduino_GND["GND (земля)"]

      classDef signalClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Arduino_TX,Arduino_RX signalClass

      classDef gndClass fill:#333,stroke:#111,color:#fff,stroke-width:2px
      class Arduino_GND gndClass


2.2.2. Подключение для анализа I2C

    flowchart LR
      Analyzer["Логический анализатор"]
      I2CDevice["I2C устройство"]

      Analyzer -- "CH0" --> I2C_SCL["SCL (тактовый сигнал)"]
      Analyzer -- "CH1" --> I2C_SDA["SDA (линия данных)"]
      Analyzer -- "GND" --> I2C_GND["GND (земля)"]

      classDef signalClass fill:#90EE90,stroke:#333,stroke-width:2px
      class I2C_SCL,I2C_SDA signalClass

      classDef gndClass fill:#333,stroke:#111,color:#fff,stroke-width:2px
      class I2C_GND gndClass


2.2.3. Подключение для анализа SPI

    flowchart LR
      Analyzer["Логический анализатор"]
      SPIDevice["SPI устройство"]

      Analyzer -- "CH0" --> SPI_MISO["MISO (данные от устройства)"]
      Analyzer -- "CH1" --> SPI_MOSI["MOSI (данные к устройству)"]
      Analyzer -- "CH2" --> SPI_CLK["CLK (тактовый сигнал)"]
      Analyzer -- "CH3" --> SPI_CS["CS/SS (выбор устройства)"]
      Analyzer -- "GND" --> SPI_GND["GND (земля)"]

      classDef signalClass fill:#90EE90,stroke:#333,stroke-width:2px
      class SPI_MISO,SPI_MOSI,SPI_CLK,SPI_CS signalClass

      classDef gndClass fill:#333,stroke:#111,color:#fff,stroke-width:2px
      class SPI_GND gndClass


2.2.4. Подключение для анализа USB

    flowchart LR
      Analyzer["Логический анализатор"]
      USBDevice["USB устройство
(Low/Full Speed)"]

      Analyzer -- "CH0" --> USB_DM["D- (Data minus)"]
      Analyzer -- "CH1" --> USB_DP["D+ (Data plus)"]
      Analyzer -- "GND" --> USB_GND["GND (земля)"]

      classDef signalClass fill:#90EE90,stroke:#333,stroke-width:2px
      class USB_DM,USB_DP signalClass

      classDef gndClass fill:#333,stroke:#111,color:#fff,stroke-width:2px
      class USB_GND gndClass


2.3. Пошаговая инструкция по подключению

1. Подключение анализатора к компьютеру:
   • Возьмите USB-кабель (Mini-USB на одном конце, стандартный USB-A на другом), идущий в комплекте.
   • Подключите конец Mini-USB к соответствующему порту на корпусе логического анализатора.
   • Подключите конец USB-A к свободному USB-порту на вашем компьютере.
   • Убедитесь, что на анализаторе загорелся светодиод питания (PWR, обычно красный).
2. Подключение к исследуемой схеме:
   • Сначала соедините один из контактов GND (Земля) на разъеме анализатора с контактом GND (Земля) вашей исследуемой схемы. Это критически важный шаг!
   • Определите, какие именно цифровые сигнальные линии вы хотите анализировать (например, TX/RX для UART, SDA/SCL для I2C).
   • Подключите каждую выбранную сигнальную линию к одному из входов анализатора (CH0 - CH7).
   • Запишите, какой канал анализатора соответствует какому сигналу, это понадобится при настройке программного обеспечения.

3. Установка программного обеспечения

3.1. Установка Saleae Logic 2

1. Скачайте установщик с официального сайта Saleae.
2. Запустите установщик и следуйте инструкциям мастера установки.
3. Во время установки появится запрос на установку драйвера устройства ("Saleae LLC Контроллеры USB"). Нажмите "Установить".
4. После завер завершения установки запустите программу Logic 2.

3.2. Установка PulseView (альтернативное ПО)

1. Скачайте установщик с сайта Sigrok.
2. Установите программу согласно инструкциям мастера установки.
3. Если драйвер от Saleae не установлен ранее:
   • Подключите логический анализатор к компьютеру.
   • Перейдите в папку, куда установлено PulseView (например, C:\Program Files (x86)\sigrok\PulseView).
   • Запустите программу zadig.exe или zadig_xp.exe (от имени администратора).
   • В программе Zadig убедитесь, что ваш анализатор распознан (может отображаться как "Unknown Device #1" или "Saleae Logic" с USB ID 0925:3881).
   • Если его нет в списке, перейдите в меню Options -> List All Devices.
   • Убедитесь, что в поле "Driver" выбрано WinUSB.
   • Нажмите кнопку "Install Driver" или "Replace Driver".
4. Запустите программу PulseView.

4. Настройка и использование Logic 2

4.1. Начальные настройки

1. Запустите программу Logic 2, она должна автоматически обнаружить подключенный анализатор.
2. Проверьте, что в верхней части программы отображается тип устройства "Logic 8".
3. Активируйте необходимые каналы в зависимости от того, какие входы анализатора вы используете. По умолчанию все 8 каналов активны.

4.2. Настройка захвата

1. В правой панели найдите настройки частоты дискретизации (Sample Rate).
   • Для UART на скорости 9600 бод достаточно 100 kS/s
   • Для I2C на скорости 400 кГц подойдет 4 MS/s
   • Для SPI на 8 МГц — 24 MS/s
   • Для USB Low Speed (1.5 Мбит/с) — 4 MS/s
   • Для USB Full Speed (12 Мбит/с) — 24 MS/s
2. Настройте длительность захвата в зависимости от ваших потребностей.

4.3. Захват сигналов

1. Нажмите зеленую кнопку "Start" в верхнем правом углу.
2. Дождитесь, пока пройдет нужное время, или выполните действие, которое хотите проанализировать.
3. Нажмите красную кнопку "Stop" для завершения захвата.

4.4. Добавление декодера протокола

1. В правой панели в разделе "Analyzers" нажмите кнопку "+".
2. Выберите нужный протокол из списка:
   • Async Serial — для UART
   • I²C — для I2C
   • SPI — для SPI
   • USB LS and FS — для USB Low/Full Speed
3. Настройте параметры декодера:

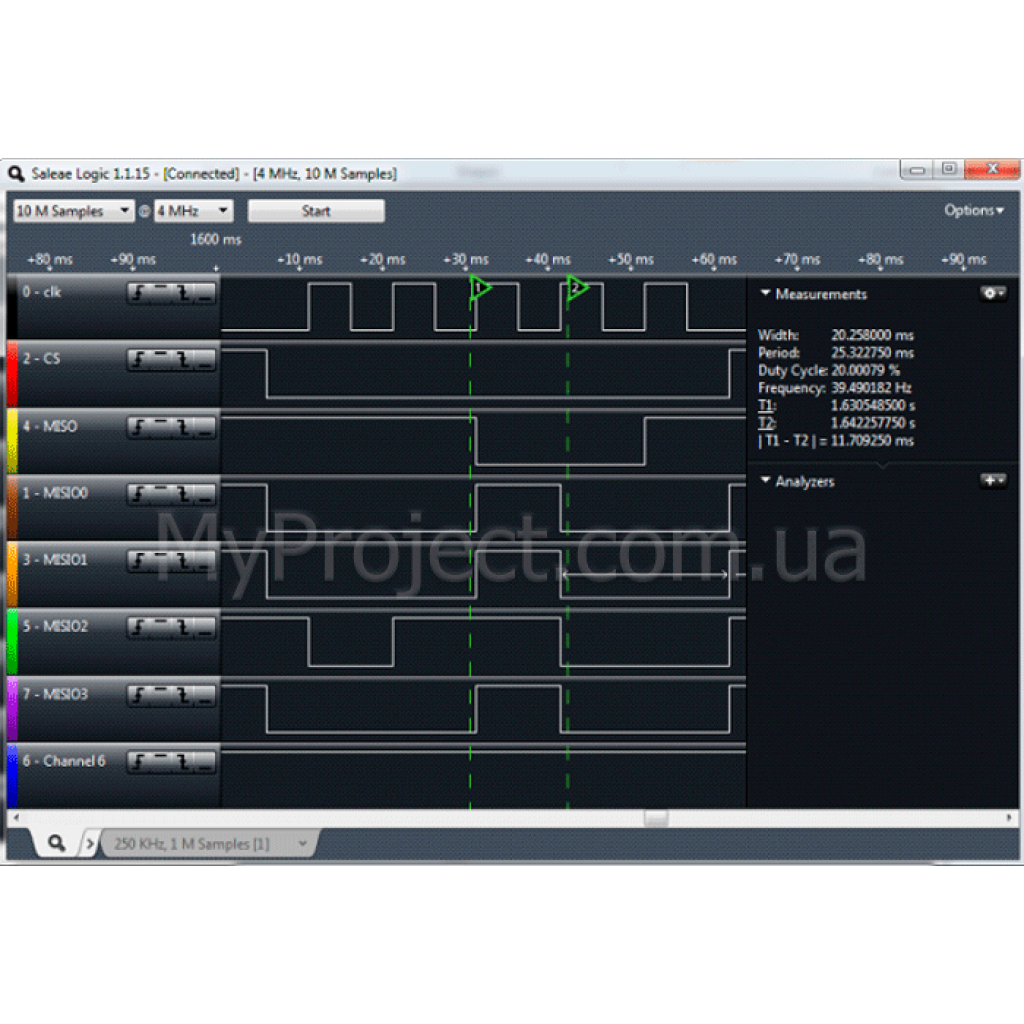

4.5. Анализ полученных данных

• Навигация: Используйте колесо мыши для масштабирования и перемещения по временной шкале.
• Просмотр декодированных данных: Над соответствующими каналами появятся блоки с декодированными данными.
• Изменение формата отображения: Щелкните правой кнопкой мыши на декодированном блоке и выберите формат (Binary, Decimal, Hexadecimal, ASCII).
• Таблица данных: В правой панели "Analyzers" можно переключиться между видом таблицы и терминального вывода.

4.6. Измерение временных интервалов

1. Нажмите и удерживайте клавишу Shift.
2. Щелкните левой кнопкой мыши в начальной точке измерения и, не отпуская Shift и кнопку мыши, перетащите курсор до конечной точки.
3. Появится окно с информацией о выделенном участке:
   • ΔT: Длительность интервала
   • Freq: Частота (1/ΔT)
   • Duty: Скважность сигнала (в процентах)
   • Edges: Количество фронтов сигнала

5. Настройка и использование PulseView (альтернативное ПО)

5.1. Выбор устройства

1. Запустите PulseView.
2. В верхнем левом углу нажмите на выпадающее меню (где может быть написано "Demo device").
3. Выберите драйвер "fx2lafw (generic driver for FX2 based LAs)".
4. Нажмите кнопку "Scan for devices using driver above".
5. В списке ниже выберите "Saleae Logic with 8 channels".
6. Нажмите "OK".

5.2. Настройка захвата

1. Частота дискретизации (Sample Rate): В выпадающем меню рядом с названием устройства выберите нужную частоту (например, 24 MHz).
2. Количество семплов: В следующем выпадающем меню выберите количество семплов, которое нужно захватить (например, 1 M samples), или "Continuous" для непрерывного захвата.
3. Выбор каналов: Щелкните на иконки каналов D0-D7 слева, чтобы включить (появится галочка) или выключить их.

5.3. Захват и анализ сигналов

1. Нажмите кнопку "Run" в верхнем левом углу для начала захвата.
2. Если выбрано фиксированное количество семплов, захват остановится автоматически. Если выбрано "Continuous", нажмите "Stop", когда нужно.
3. Используйте колесо мыши для масштабирования и просмотра захваченных сигналов.

5.4. Добавление декодера

1. Нажмите на иконку "Add Decoder" (похожа на две волны) на панели инструментов.
2. В появившемся окне найдите и выберите нужный протокол (например, UART, I2C, SPI, USB).
3. Под соответствующим каналом появится новая полоса декодера.
4. Щелкните на нее, чтобы открыть панель настроек слева.
5. Укажите необходимые параметры (например, для UART: канал данных, скорость передачи, формат данных).

5.5. Измерение временных интервалов

1. Нажмите кнопку "Show Cursors" на панели инструментов (или клавишу C на клавиатуре).
2. На экране появятся два вертикальных курсора.
3. Перетащите их мышью на начальную и конечную точки измерения.
4. Значение временного интервала отобразится внизу экрана.

6. Практические сценарии использования

6.1. Анализ протокола UART

    flowchart TD
      Start["Подключение анализатора к линии UART"]
      Config["Настройка захвата и декодера:
              - Канал: CH0
              - Скорость: 9600 бит/с
              - Биты данных: 8
              - Стоп-биты: 1
              - Четность: Нет"]
      Capture["Захват данных во время передачи"]
      Analyze["Анализ декодированных данных"]

      Start --> Config
      Config --> Capture
      Capture --> Analyze


6.2. Анализ шины I2C

    flowchart TD
      Start["Подключение анализатора к линиям I2C:
            - CH0: SCL (тактирование)
            - CH1: SDA (данные)
            - GND: Общая земля"]
      Config["Настройка декодера I2C:
              - SCL: CH0
              - SDA: CH1"]
      Capture["Захват обмена данными между
              master и slave устройствами"]
      Analyze["Анализ адресов, команд и данных"]

      Start --> Config
      Config --> Capture
      Capture --> Analyze


6.3. Анализ сигналов ШИМ (PWM)

    flowchart TD
      Start["Подключение анализатора к ШИМ выходу"]
      Capture["Захват сигнала на высокой частоте
               дискретизации (мин. 16 MS/s)"]
      Measure["Измерение параметров ШИМ:
               - Частота
               - Скважность (Duty Cycle)
               - Длительность импульсов"]

      Start --> Capture
      Capture --> Measure


7. Ограничения и предельные параметры

8. Устранение проблем
