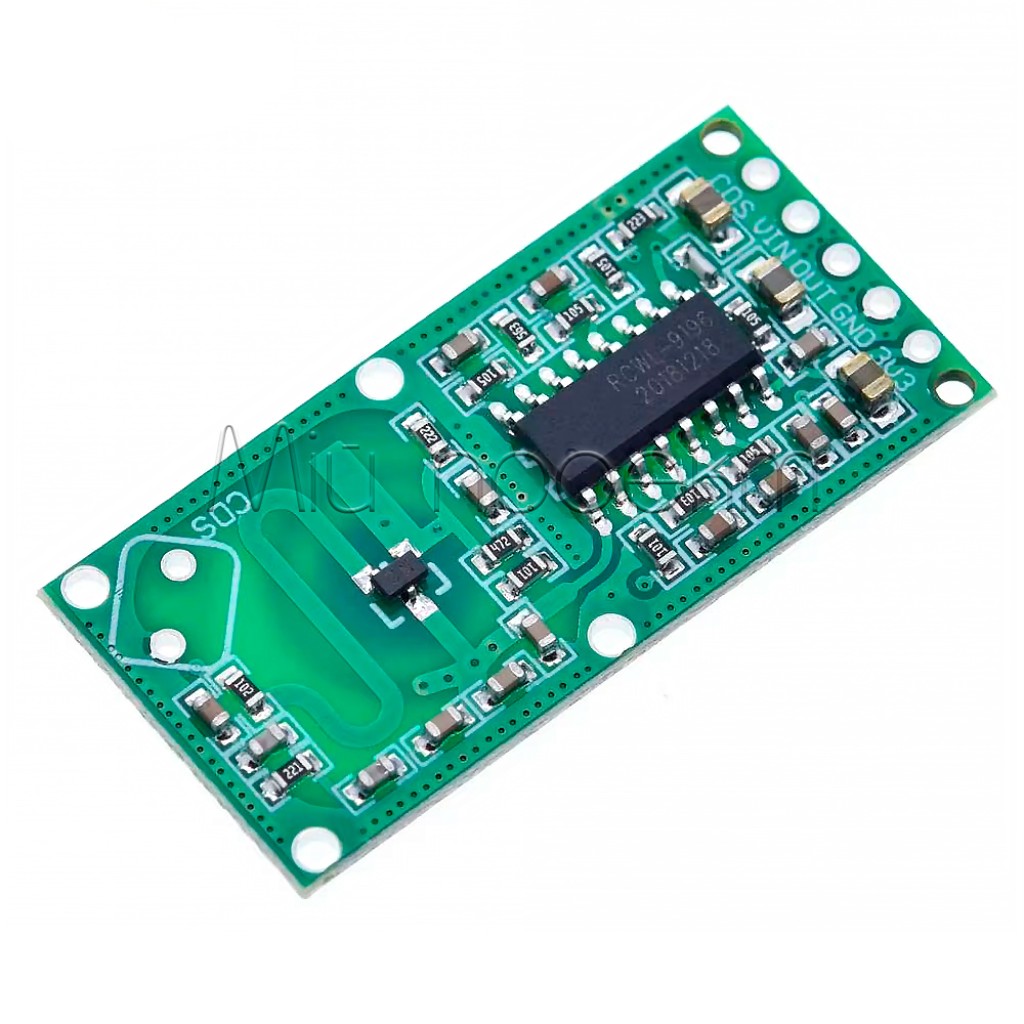

1. Идентификация и основные компоненты
RCWL-0516 — это микроволновый датчик движения, который использует эффект Доплера для обнаружения движущихся объектов, в частности людей. Он работает путём излучения микроволн на частоте 3.18 ГГц и регистрации изменения частоты отражённого сигнала.
flowchart TD
subgraph RCWL["RCWL-0516"]
direction TB
subgraph Pins["Основные выводы"]
direction LR
VIN["VIN
4-28В"] --- GND["GND
Земля"] --- OUT["OUT
Выход"] --- 3V3["3V3
Выход 3.3В"] --- CDS["CDS
Фоторезистор"]
end
IC["Микросхема
BISS0001"]
ANT["Антенна
3.18 ГГц"]
Pins --- IC
IC --- ANT
end
classDef pins fill:#f96,stroke:#333,stroke-width:2px
class VIN,GND,OUT,3V3,CDS pins
classDef components fill:#9ef,stroke:#333,stroke-width:2px
class IC,ANT components

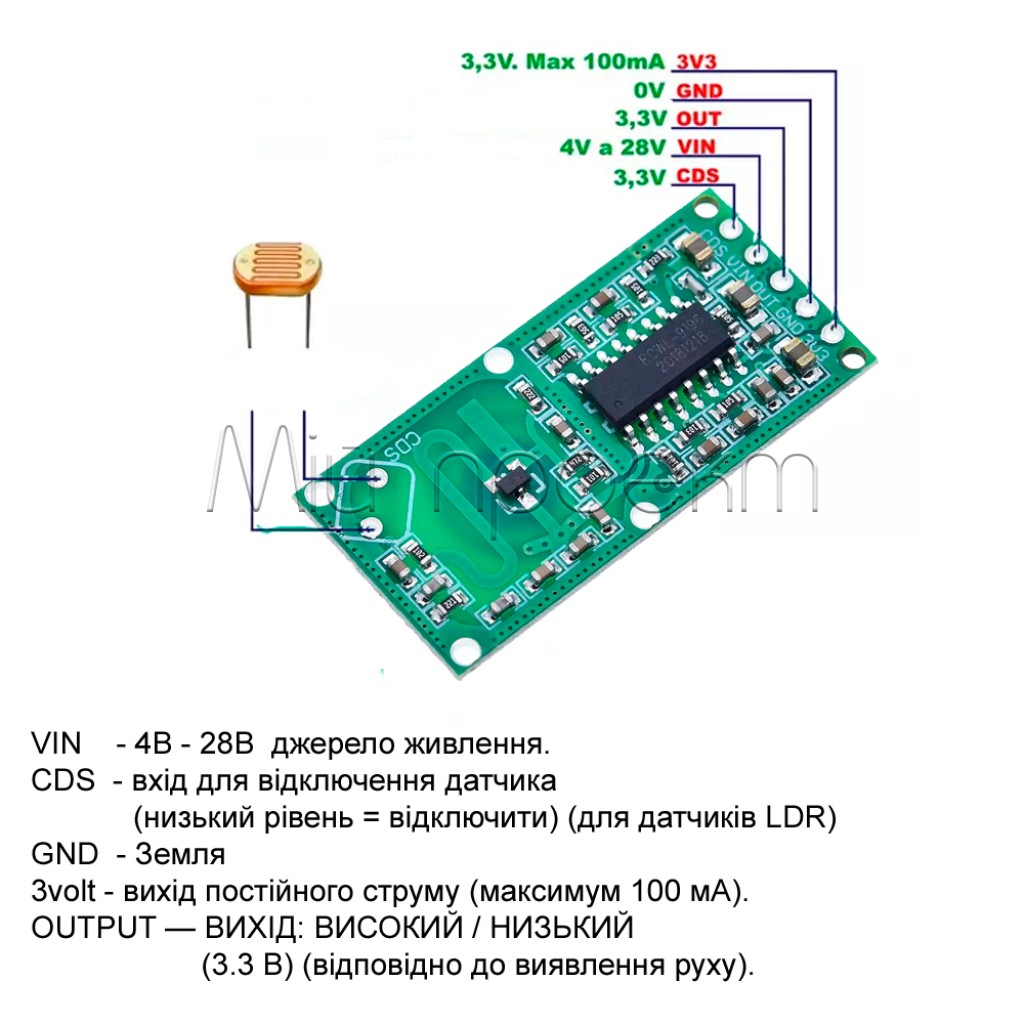

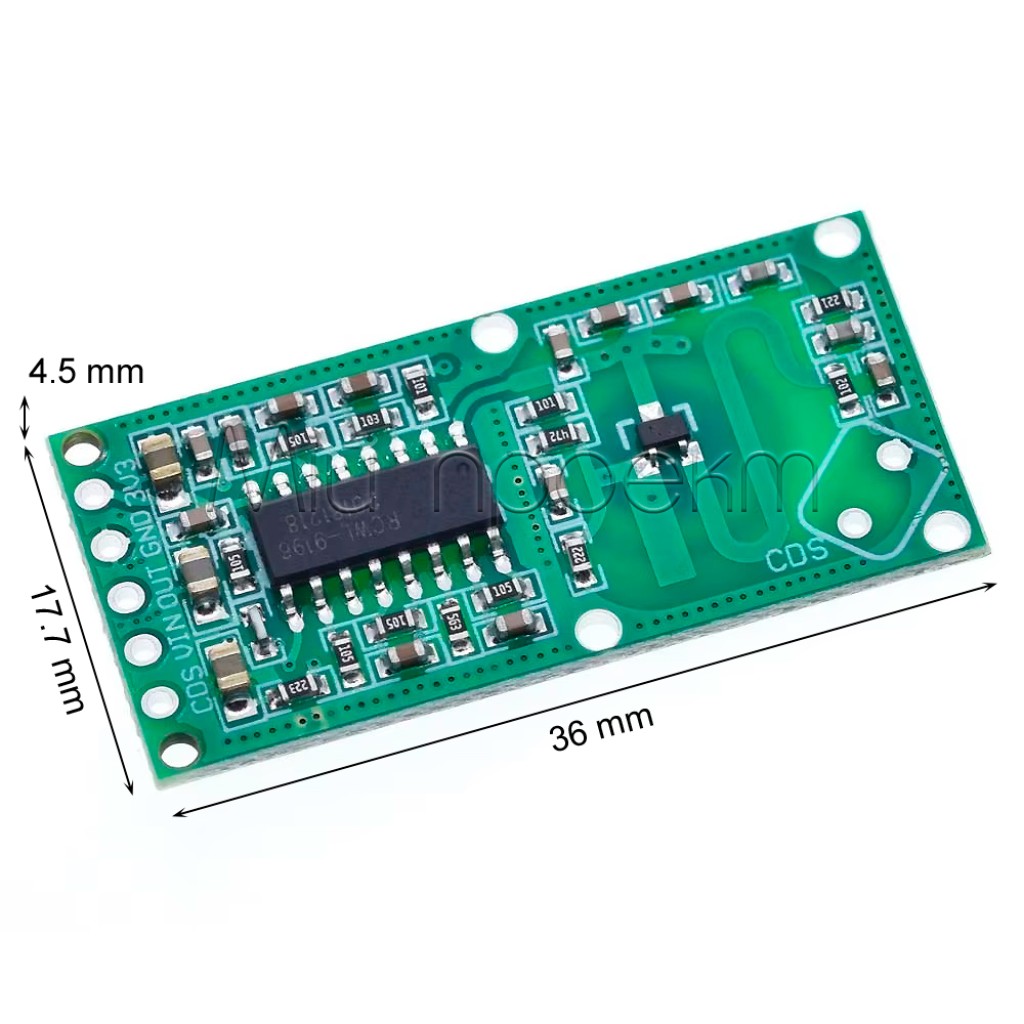

1.1 Назначение выводов
| Вывод |
Назначение |
Примечание |
| VIN |
Входное напряжение |
4-28В постоянного тока (рекомендуется 5В) |
| GND |
Земля |
Общий "минус" |
| OUT |
Выходной сигнал |
3.3В при обнаружении движения, 0В в состоянии покоя |
| 3V3 |
Выход 3.3В |
Может использоваться для питания других устройств |
| CDS |
Вход для фоторезистора |
Для отключения модуля при дневном свете (опционально) |
В отличие от PIR-датчиков, RCWL-0516 может обнаруживать движение через тонкие препятствия, такие как стены, пластик или стекло, что делает его более универсальным для многих применений.
2. Схема подключения
2.1 Базовое подключение к Arduino
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
end
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
Для базового подключения достаточно соединить только три вывода:
- VIN датчика соединяется с 5V Arduino
- GND датчика соединяется с GND Arduino
- OUT датчика соединяется с D2 (или любым другим цифровым входом) Arduino
Убедитесь, что Arduino имеет достаточный источник питания. Хотя RCWL-0516 потребляет всего около 3 мА, недостаточная мощность может вызвать нестабильную работу датчика.
2.2 Подключение с фоторезистором (опционально)
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
R_CDS["CDS"]
end
LDR["Фоторезистор"]
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
R_CDS --- LDR
LDR --- A_GND
Для отключения датчика при дневном свете можно добавить фоторезистор:
- Подключите один вывод фоторезистора к CDS
- Подключите другой вывод фоторезистора к GND
Если вы хотите, чтобы датчик работал в любых условиях освещения, пропустите подключение к выводу CDS.
3. Программный код для Arduino
3.1 Базовый код для тестирования
int sensorPin = 2; // Пин для OUT
int ledPin = 13; // Встроенный светодиод Arduino
void setup() {
pinMode(sensorPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
Serial.println("Датчик RCWL-0516 готов!");
}
void loop() {
int sensorValue = digitalRead(sensorPin);
if (sensorValue == HIGH) {
digitalWrite(ledPin, HIGH);
Serial.println("Движение обнаружено!");
} else {
digitalWrite(ledPin, LOW);
}
delay(500);
}
Этот простой код:
- Настраивает пин 2 как вход для сигнала от датчика
- Настраивает встроенный светодиод (пин 13) как индикатор обнаружения движения
- Когда датчик обнаруживает движение, включается светодиод и выводится сообщение
3.2 Расширенный код с задержкой срабатывания
int sensorPin = 2; // Пин для OUT
int relayPin = 4; // Пин для реле или другого исполнительного устройства
int ledPin = 13; // Встроенный светодиод Arduino
unsigned long delayTime = 5000; // Время задержки в миллисекундах (5 секунд)
unsigned long detectionTime = 0;
void setup() {
pinMode(sensorPin, INPUT);
pinMode(relayPin, OUTPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
Serial.println("Датчик RCWL-0516 с задержкой готов!");
}
void loop() {
int sensorValue = digitalRead(sensorPin);
if (sensorValue == HIGH) {
detectionTime = millis();
digitalWrite(ledPin, HIGH);
digitalWrite(relayPin, HIGH);
Serial.println("Движение обнаружено! Устройство активировано.");
} else if ((millis() - detectionTime) > delayTime) {
digitalWrite(ledPin, LOW);
digitalWrite(relayPin, LOW);
}
delay(100);
}
Этот расширенный код:
- Добавляет задержку выключения после последнего обнаружения движения
- Управляет внешним устройством (например, реле) через пин 4
- Отсчитывает время после последнего обнаружения движения и выключает устройство после истечения установленного времени
Изменяйте значение переменной delayTime для регулировки времени, в течение которого устройство остаётся активным после последнего обнаружения движения.
4. Настройка и модификации

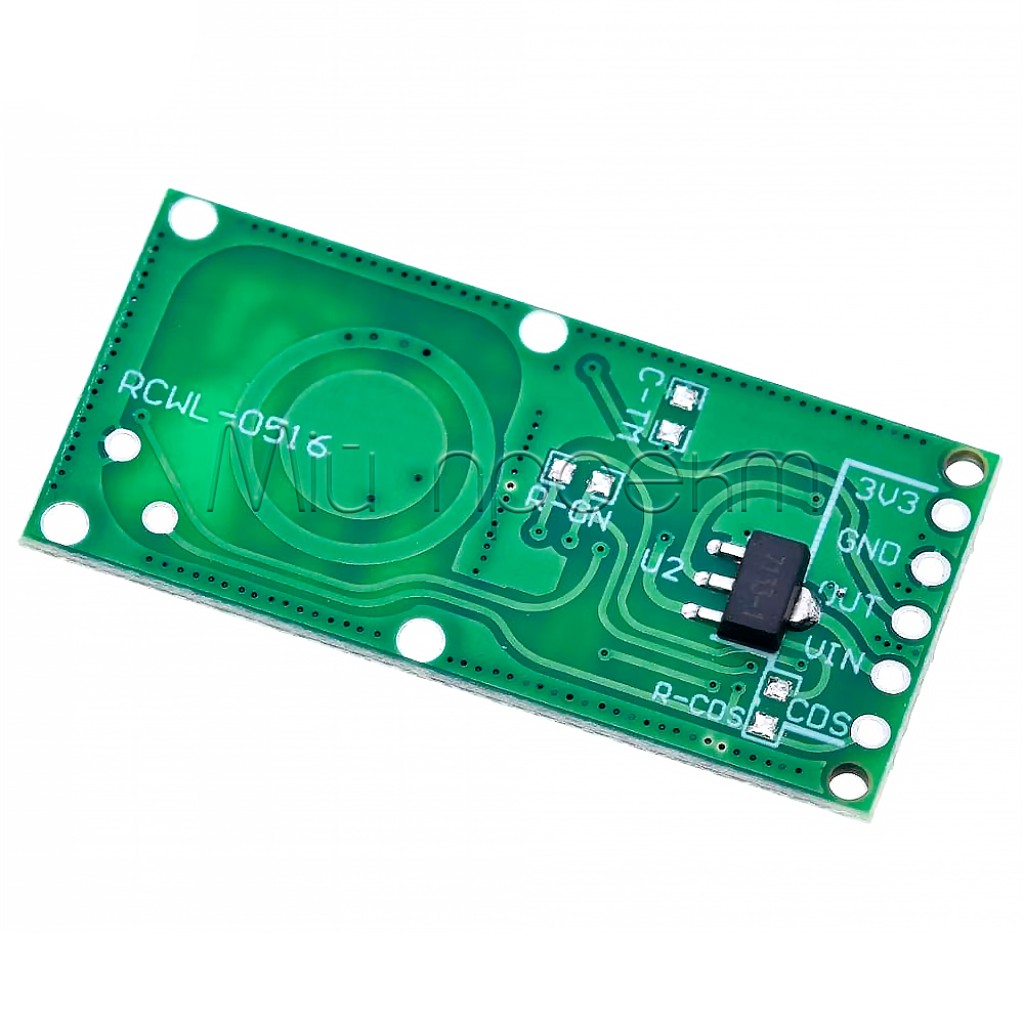

4.1 Регулировка чувствительности
Диапазон обнаружения датчика можно регулировать, изменяя компоненты на плате:
| Компонент |
Расположение |
Влияние на работу |
| Резистор R-CDS |
Возле вывода CDS |
Добавление резистора 10 кОм уменьшает диапазон обнаружения |
| Конденсатор C-TM |
На плате возле чипа |
Больший конденсатор увеличивает время задержки после обнаружения |
| Конденсатор C-RX |
Между VCC и GND |
Добавление конденсатора 100 мкФ стабилизирует работу |
Модификация компонентов на плате требует навыков работы с паяльником. Будьте осторожны, чтобы не повредить чувствительные компоненты.
4.2 Использование радиатора
Хотя датчик потребляет мало энергии, при длительной работе он может нагреваться. При необходимости можно установить небольшой радиатор на чип для улучшения отвода тепла.
5. Практические применения
5.1 Автоматическое управление освещением
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
A_D4["D4"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
end
subgraph RELAY["Реле"]
RL_IN["IN"]
RL_VCC["VCC"]
RL_GND["GND"]
end
subgraph LAMP["Освещение"]
L["+/-"]
end
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
A_D4 --> RL_IN
A_5V --> RL_VCC
A_GND --> RL_GND
RL_IN --> L
Подключение реле к Arduino позволяет управлять освещением на основе обнаружения движения:
- Подключите RCWL-0516 к Arduino по базовой схеме
- Добавьте реле на пин D4 Arduino
- Подключите лампу или другое освещение через нормально разомкнутый контакт реле
- Используйте расширенный код с задержкой для управления реле
5.2 Система безопасности
Датчик можно использовать как элемент системы безопасности:
- Подключите несколько датчиков RCWL-0516 к разным входам Arduino
- При обнаружении движения активируйте сирену или отправляйте уведомления
- Комбинируйте с другими датчиками (PIR, ультразвуковыми) для повышения надёжности
Для минимизации ложных срабатываний используйте комбинацию разных типов датчиков и логику "И" - срабатывание происходит только если несколько датчиков одновременно обнаружили движение.
6. Преимущества и ограничения
6.1 Преимущества
- Обнаружение сквозь препятствия: Датчик работает через тонкие стены, пластик, стекло
- Независимость от температуры: В отличие от PIR-датчиков, работает при разных температурах
- Сферическая зона обнаружения: Покрывает ~360°, а не узкий конус как PIR-датчики
- Низкое энергопотребление: Потребляет всего около 3 мА
- Простота использования: Минимум выводов и компонентов
6.2 Ограничения
- Чувствительность к мелким движениям: Может срабатывать на движение листьев, вентиляторов и т.д.
- Не определяет направление: Регистрирует только наличие движения, а не его направление
- Недостаточная точность расстояния: Не может определить расстояние до объекта
- Радиопомехи: Может создавать незначительные помехи для других радиустройств
Датчик может реагировать на металлические объекты, особенно большие движущиеся металлические поверхности. Рекомендуется устанавливать его подальше от дверей, вентиляционных решёток и других движущихся металлических предметов.
7. Устранение неисправностей
| Проблема |
Возможная причина |
Решение |
| Датчик не реагирует на движение |
Неправильное подключение, отсутствие питания |
Проверьте подключение, измерьте напряжение на VIN |
| Частые ложные срабатывания |
Помехи, высокий уровень чувствительности |
Установите резистор на выводе CDS, измените расположение датчика |
| Недостаточный диапазон обнаружения |
Помехи, низкое напряжение питания |
Убедитесь, что на VIN подаётся 5В, устраните помехи |
| Датчик всегда показывает наличие движения |
Неисправность модуля, постоянные помехи |
Добавьте конденсатор 100 мкФ между VIN и GND, проверьте в другом месте |
| Нестабильная работа (прерывистые срабатывания) |
Нестабильное питание, электромагнитные помехи |
Добавьте фильтрующий конденсатор, используйте стабильный источник питания |
При возникновении проблем попробуйте сначала перезагрузить Arduino. Иногда проблема может быть связана с программным обеспечением, а не с самим датчиком.
8. Рекомендации по монтажу
8.1 Оптимальное расположение
- Высота монтажа: Оптимальная высота — 1.8-2.5 м от пола
- Ориентация: Датчик имеет сферическую зону обнаружения, но антенна (часть платы с дорожками) должна быть направлена в сторону зоны наблюдения
- Расстояние от металлических объектов: Минимум 50 см от больших металлических поверхностей
- Избегайте движущихся предметов: Не размещайте поблизости вентиляторов, штор, колеблющихся от сквозняков
Для повышения надёжности и уменьшения ложных срабатываний разместите датчик на стабильной поверхности и используйте кабельные стяжки или монтажную ленту для фиксации проводов.
8.2 Корпус и защита
Для долговременной работы рекомендуется разместить датчик в защитном корпусе:
- Используйте пластиковый корпус (не металлический!), который не блокирует микроволны
- Обеспечьте вентиляционные отверстия для предотвращения перегрева
- Для наружного использования обеспечьте водонепроницаемость (IP54 или выше)
9. Практические советы
9.1 Повышение стабильности
- Стабильное питание: Используйте качественные источники питания с достаточной мощностью
- Экранирование проводов: Используйте экранированные кабели для подключения датчика при больших расстояниях
- Дополнительная фильтрация: Подключите конденсатор 100 мкФ параллельно между VIN и GND
- Программная фильтрация: Реализуйте алгоритмы фильтрации (например, подсчёт срабатываний за определённое время)
9.2 Сочетание с другими датчиками
RCWL-0516 наиболее эффективно работает в комбинации с другими типами датчиков:
- Используйте PIR-датчик вместе с RCWL-0516 для двойной верификации движения
- Добавьте датчик освещённости для адаптации работы системы в зависимости от времени суток
- В системах безопасности сочетайте с магнитными датчиками открытия дверей/окон
Для реализации логики "И" в коде Arduino (срабатывание только если оба датчика обнаружили движение), используйте условие if (sensor1Value == HIGH && sensor2Value == HIGH).
