1. Ідентифікація та основні компоненти

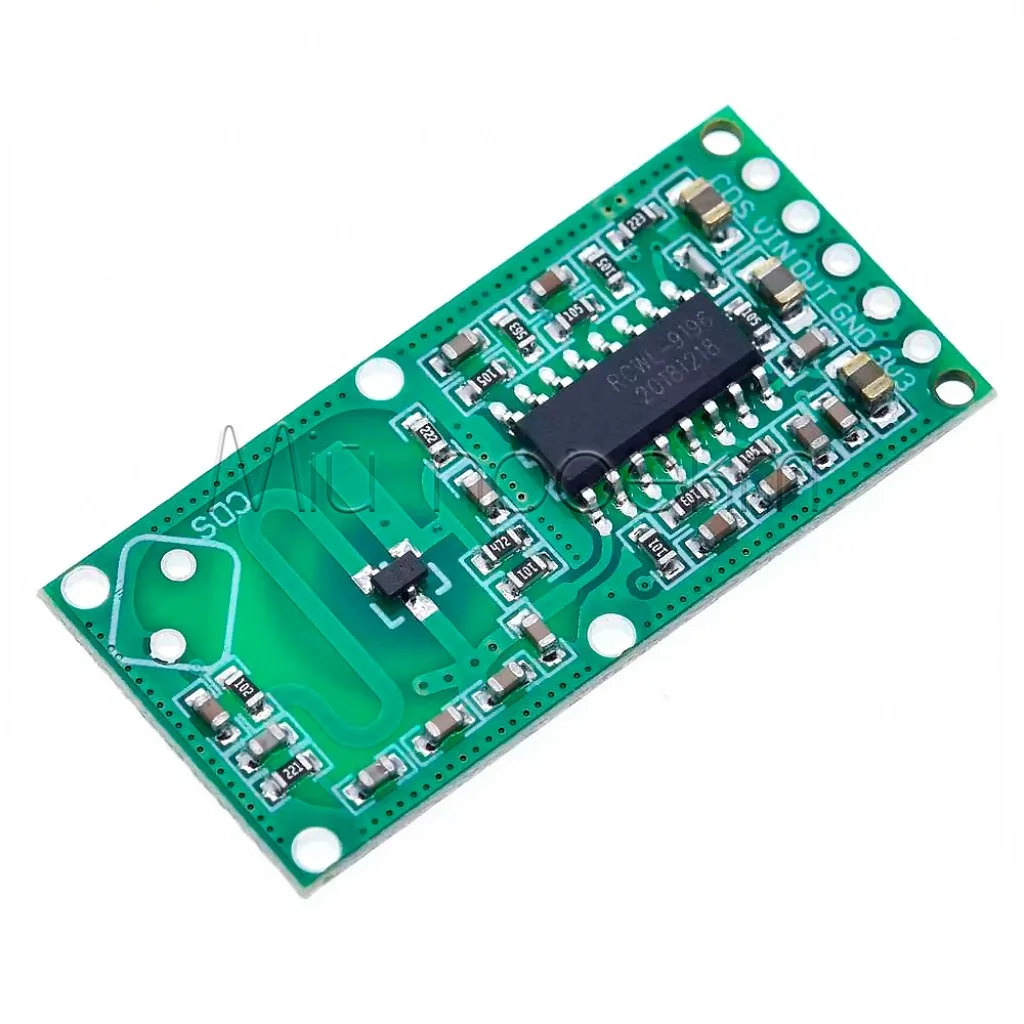

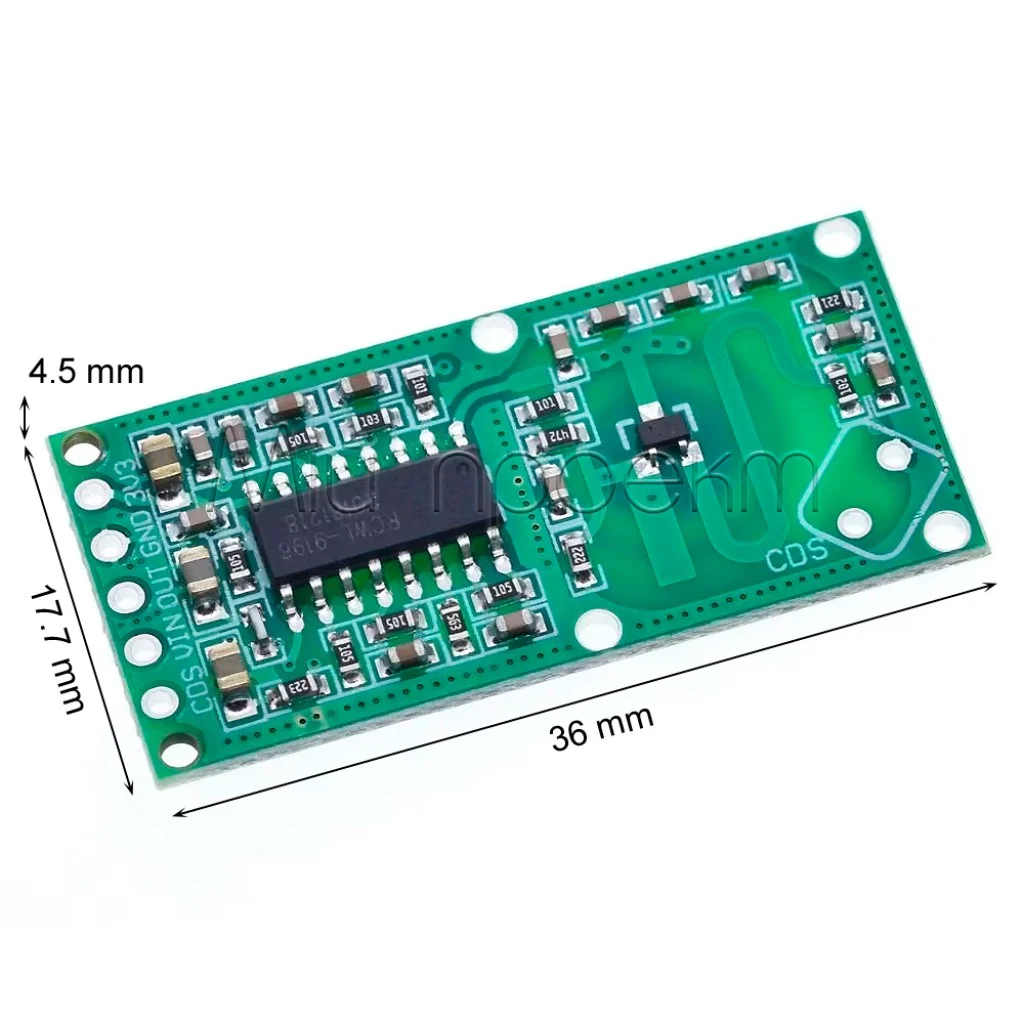

RCWL-0516 — це мікрохвильовий датчик руху, який використовує ефект Доплера для виявлення рухомих об'єктів, зокрема людей. Він працює шляхом випромінювання мікрохвиль на частоті 3.18 ГГц та реєстрації зміни частоти відбитого сигналу.
flowchart TD
subgraph RCWL["RCWL-0516"]
direction TB
subgraph Pins["Основні виводи"]
direction LR
VIN["VIN
4-28В"] --- GND["GND
Земля"] --- OUT["OUT
Вихід"] --- 3V3["3V3
Вихід 3.3В"] --- CDS["CDS
Фоторезистор"]
end
IC["Мікросхема
BISS0001"]
ANT["Антена
3.18 ГГц"]
Pins --- IC
IC --- ANT
end
classDef pins fill:#f96,stroke:#333,stroke-width:2px
class VIN,GND,OUT,3V3,CDS pins
classDef components fill:#9ef,stroke:#333,stroke-width:2px
class IC,ANT components

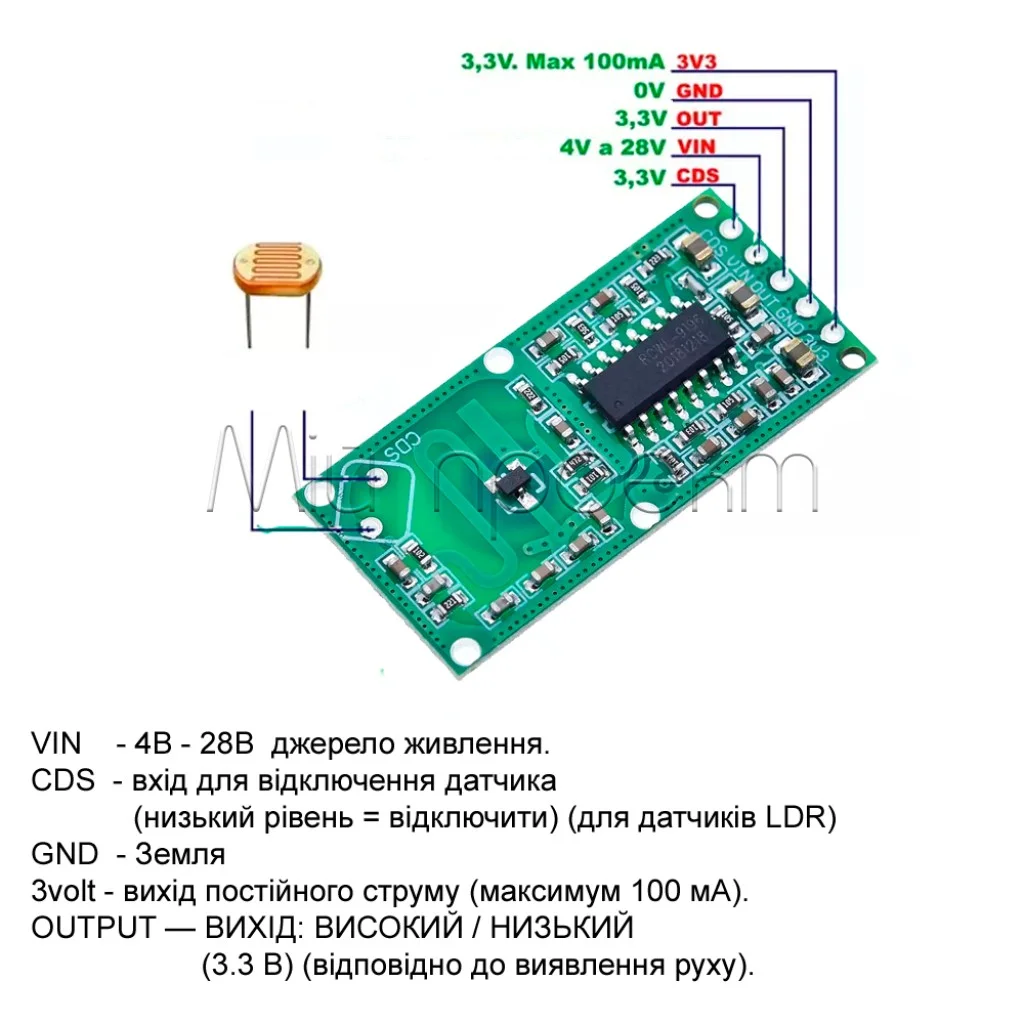

1.1 Призначення виводів
| Вивід |
Призначення |
Примітка |
| VIN |
Вхідна напруга |
4-28В постійного струму (рекомендується 5В) |
| GND |
Земля |
Загальний "мінус" |
| OUT |
Вихідний сигнал |
3.3В при виявленні руху, 0В в стані спокою |
| 3V3 |
Вихід 3.3В |
Може використовуватись для живлення інших пристроїв |
| CDS |
Вхід для фоторезистора |
Для вимкнення модуля при денному світлі (опціонально) |
На відміну від PIR-датчиків, RCWL-0516 може виявляти рух через тонкі перешкоди, такі як стіни, пластик або скло, що робить його універсальнішим для багатьох застосувань.
2. Схема підключення
2.1 Базове підключення до Arduino
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
end
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
Для базового підключення достатньо з'єднати лише три виводи:
- VIN датчика з'єднується з 5V Arduino
- GND датчика з'єднується з GND Arduino
- OUT датчика з'єднується з D2 (або будь-яким іншим цифровим входом) Arduino
Переконайтеся, що Arduino має достатнє джерело живлення. Хоча RCWL-0516 споживає лише близько 3 мА, недостатня потужність може спричинити нестабільну роботу датчика.
2.2 Підключення з фоторезистором (опціонально)
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
R_CDS["CDS"]
end
LDR["Фоторезистор"]
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
R_CDS --- LDR
LDR --- A_GND
Для вимкнення датчика при денному світлі можна додати фоторезистор:
- Підключіть один вивід фоторезистора до CDS
- Підключіть інший вивід фоторезистора до GND
Якщо ви бажаєте, щоб датчик працював у будь-яких умовах освітлення, пропустіть підключення до виводу CDS.
3. Програмний код для Arduino
3.1 Базовий код для тестування
int sensorPin = 2; // Пін для OUT
int ledPin = 13; // Вбудований світлодіод Arduino
void setup() {
pinMode(sensorPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
Serial.println("Датчик RCWL-0516 готовий!");
}
void loop() {
int sensorValue = digitalRead(sensorPin);
if (sensorValue == HIGH) {
digitalWrite(ledPin, HIGH);
Serial.println("Рух виявлено!");
} else {
digitalWrite(ledPin, LOW);
}
delay(500);
}
Цей простий код:
- Налаштовує пін 2 як вхід для сигналу з датчика
- Налаштовує вбудований світлодіод (пін 13) як індикатор виявлення руху
- Коли датчик виявляє рух, вмикається світлодіод і виводиться повідомлення
3.2 Розширений код з затримкою спрацювання
int sensorPin = 2; // Пін для OUT
int relayPin = 4; // Пін для реле або іншого виконавчого пристрою
int ledPin = 13; // Вбудований світлодіод Arduino
unsigned long delayTime = 5000; // Час затримки в мілісекундах (5 секунд)
unsigned long detectionTime = 0;
void setup() {
pinMode(sensorPin, INPUT);
pinMode(relayPin, OUTPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
Serial.println("Датчик RCWL-0516 з затримкою готовий!");
}
void loop() {
int sensorValue = digitalRead(sensorPin);
if (sensorValue == HIGH) {
detectionTime = millis();
digitalWrite(ledPin, HIGH);
digitalWrite(relayPin, HIGH);
Serial.println("Рух виявлено! Пристрій активовано.");
} else if ((millis() - detectionTime) > delayTime) {
digitalWrite(ledPin, LOW);
digitalWrite(relayPin, LOW);
}
delay(100);
}
Цей розширений код:
- Додає затримку вимкнення після останнього виявлення руху
- Керує зовнішнім пристроєм (наприклад, реле) через пін 4
- Відлічує час після останнього виявлення руху і вимикає пристрій після закінчення встановленого часу
Змінюйте значення змінної delayTime для регулювання часу, протягом якого пристрій залишається активним після останнього виявлення руху.
4. Налаштування та модифікації
4.1 Регулювання чутливості

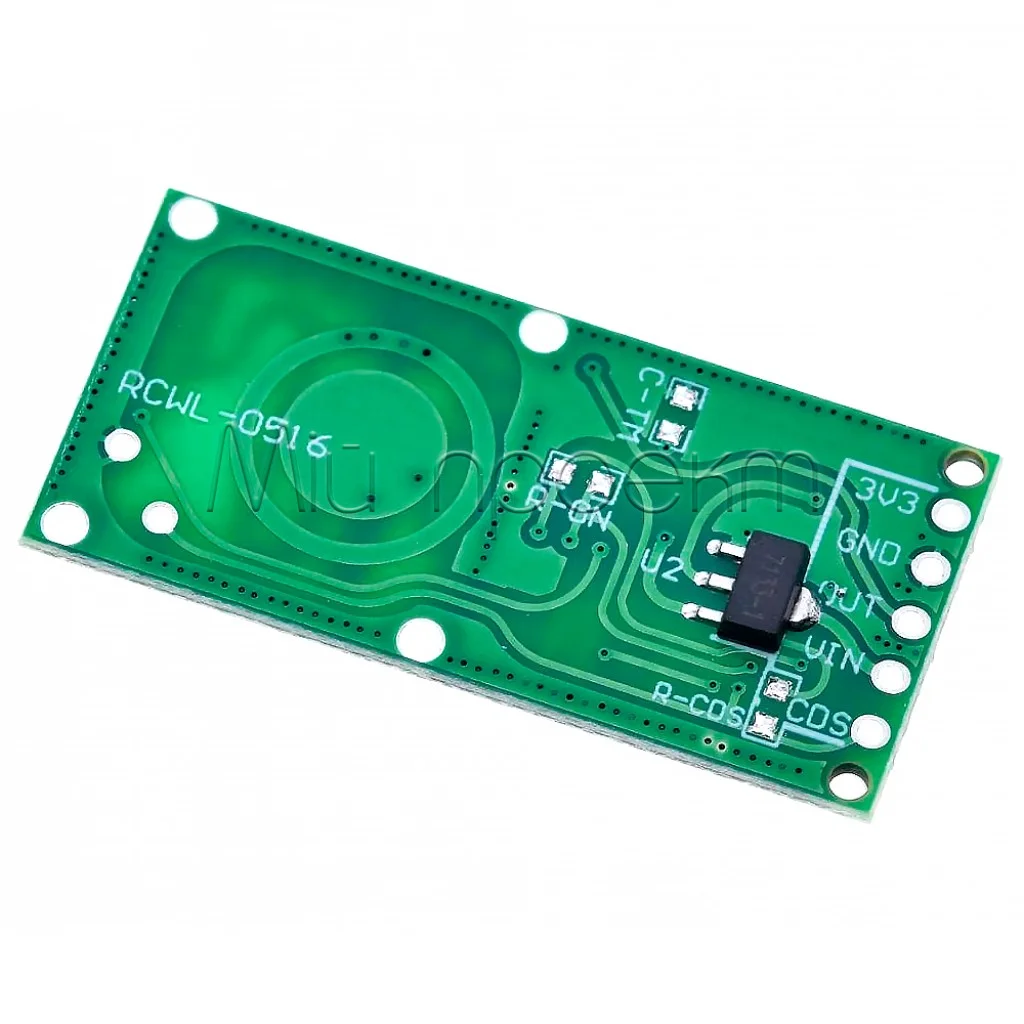

Діапазон виявлення датчика можна регулювати, змінюючи компоненти на платі:
| Компонент |
Розташування |
Вплив на роботу |
| Резистор R-CDS |
Біля виводу CDS |
Додавання резистора 10 кОм зменшує діапазон виявлення |
| Конденсатор C-TM |
На платі біля чіпа |
Більший конденсатор збільшує час затримки після виявлення |
| Конденсатор C-RX |
Між VCC і GND |
Додавання конденсатора 100 мкФ стабілізує роботу |
Модифікація компонентів на платі потребує навичок роботи з паяльником. Будьте обережні, щоб не пошкодити чутливі компоненти.
4.2 Використання радіатора
Хоча датчик споживає мало енергії, при тривалій роботі він може нагріватися. При необхідності можна встановити невеликий радіатор на чіп для покращення відведення тепла.
5. Практичні застосування
5.1 Автоматичне керування освітленням
flowchart LR
subgraph ARD["Arduino"]
A_5V["5V"]
A_GND["GND"]
A_D2["D2"]
A_D4["D4"]
end
subgraph RCWL["RCWL-0516"]
R_VIN["VIN"]
R_GND["GND"]
R_OUT["OUT"]
end
subgraph RELAY["Реле"]
RL_IN["IN"]
RL_VCC["VCC"]
RL_GND["GND"]
end
subgraph LAMP["Освітлення"]
L["+/-"]
end
A_5V --> R_VIN
A_GND --> R_GND
R_OUT --> A_D2
A_D4 --> RL_IN
A_5V --> RL_VCC
A_GND --> RL_GND
RL_IN --> L
Підключення реле до Arduino дозволяє керувати освітленням на основі виявлення руху:
- Підключіть RCWL-0516 до Arduino за базовою схемою
- Додайте реле на пін D4 Arduino
- Підключіть лампу або інше освітлення через нормально розімкнутий контакт реле
- Використовуйте розширений код з затримкою для управління реле
5.2 Система безпеки
Датчик можна використовувати як елемент системи безпеки:
- Підключіть кілька датчиків RCWL-0516 до різних входів Arduino
- При виявленні руху активуйте сирену або надсилайте сповіщення
- Комбінуйте з іншими датчиками (PIR, ультразвукові) для підвищення надійності
Для мінімізації помилкових спрацьовувань використовуйте комбінацію різних типів датчиків та логіку "І" - спрацювання відбувається лише якщо кілька датчиків одночасно виявили рух.
6. Переваги та обмеження
6.1 Переваги
- Виявлення крізь перешкоди: Датчик працює через тонкі стіни, пластик, скло
- Незалежність від температури: На відміну від PIR-датчиків, працює при різних температурах
- Сферична зона виявлення: Покриває ~360°, а не вузький конус як PIR-датчики
- Низьке енергоспоживання: Споживає лише близько 3 мА
- Простота використання: Мінімум виводів та компонентів
6.2 Обмеження
- Чутливість до дрібних рухів: Може спрацьовувати на рух листя, вентиляторів, тощо
- Не визначає напрямок: Реєструє лише наявність руху, а не його напрямок
- Недостатня точність відстані: Не може визначити відстань до об'єкта
- Радіоперешкоди: Може створювати незначні перешкоди для інших радіопристроїв
Датчик може реагувати на металеві об'єкти, особливо великі рухомі металеві поверхні. Рекомендується встановлювати його подалі від дверей, вентиляційних решіток та інших рухомих металевих предметів.
7. Усунення несправностей
| Проблема |
Можлива причина |
Рішення |
| Датчик не реагує на рух |
Неправильне підключення, відсутність живлення |
Перевірте підключення, виміряйте напругу на VIN |
| Часті помилкові спрацьовування |
Перешкоди, високий рівень чутливості |
Встановіть резистор на виводі CDS, змініть розташування датчика |
| Недостатній діапазон виявлення |
Перешкоди, низька напруга живлення |
Переконайтеся, що на VIN подається 5В, усуньте перешкоди |
| Датчик завжди показує наявність руху |
Несправність модуля, постійні перешкоди |
Додайте конденсатор 100 мкФ між VIN і GND, перевірте на іншому місці |
| Нестабільна робота (переривчасті спрацьовування) |
Нестабільне живлення, електромагнітні перешкоди |
Додайте фільтруючий конденсатор, використовуйте стабільне джерело живлення |
При виникненні проблем спробуйте спочатку перезавантажити Arduino. Іноді проблема може бути пов'язана з програмним забезпеченням, а не з самим датчиком.
8. Рекомендації щодо монтажу
8.1 Оптимальне розташування
- Висота монтажу: Оптимальна висота — 1.8-2.5 м від підлоги
- Орієнтація: Датчик має сферичну зону виявлення, але антена (частина плати з доріжками) має бути направлена в бік зони спостереження
- Відстань від металевих об'єктів: Мінімум 50 см від великих металевих поверхонь
- Уникайте рухомих предметів: Не розміщуйте поблизу вентиляторів, штор, що коливаються від протягів
Для підвищення надійності та зменшення хибних спрацьовувань розмістіть датчик на стабільній поверхні та використовуйте кабельні стяжки або монтажну стрічку для фіксації проводів.
8.2 Корпус та захист
Для довготривалої роботи рекомендується розмістити датчик у захисному корпусі:
- Використовуйте пластиковий корпус (не металевий!), який не блокує мікрохвилі
- Забезпечте вентиляційні отвори для запобігання перегріву
- Для зовнішнього використання забезпечте водонепроникність (IP54 або вище)
9. Практичні поради
9.1 Підвищення стабільності
- Стабільне живлення: Використовуйте якісні джерела живлення з достатньою потужністю
- Екранування проводів: Використовуйте екрановані кабелі для підключення датчика при великих відстанях
- Додаткова фільтрація: Підключіть конденсатор 100 мкФ паралельно між VIN і GND
- Програмна фільтрація: Імплементуйте алгоритми фільтрації (наприклад, підрахунок спрацьовувань за певний час)
9.2 Поєднання з іншими датчиками
RCWL-0516 найефективніше працює в комбінації з іншими типами датчиків:
- Використовуйте PIR-датчик разом з RCWL-0516 для подвійної верифікації руху
- Додайте датчик освітленості для адаптації роботи системи залежно від часу доби
- В системах безпеки поєднуйте з магнітними датчиками відкриття дверей/вікон
Для реалізації логіки "І" в коді Arduino (спрацювання лише якщо обидва датчики виявили рух), використовуйте умову if (sensor1Value == HIGH && sensor2Value == HIGH).
Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.
