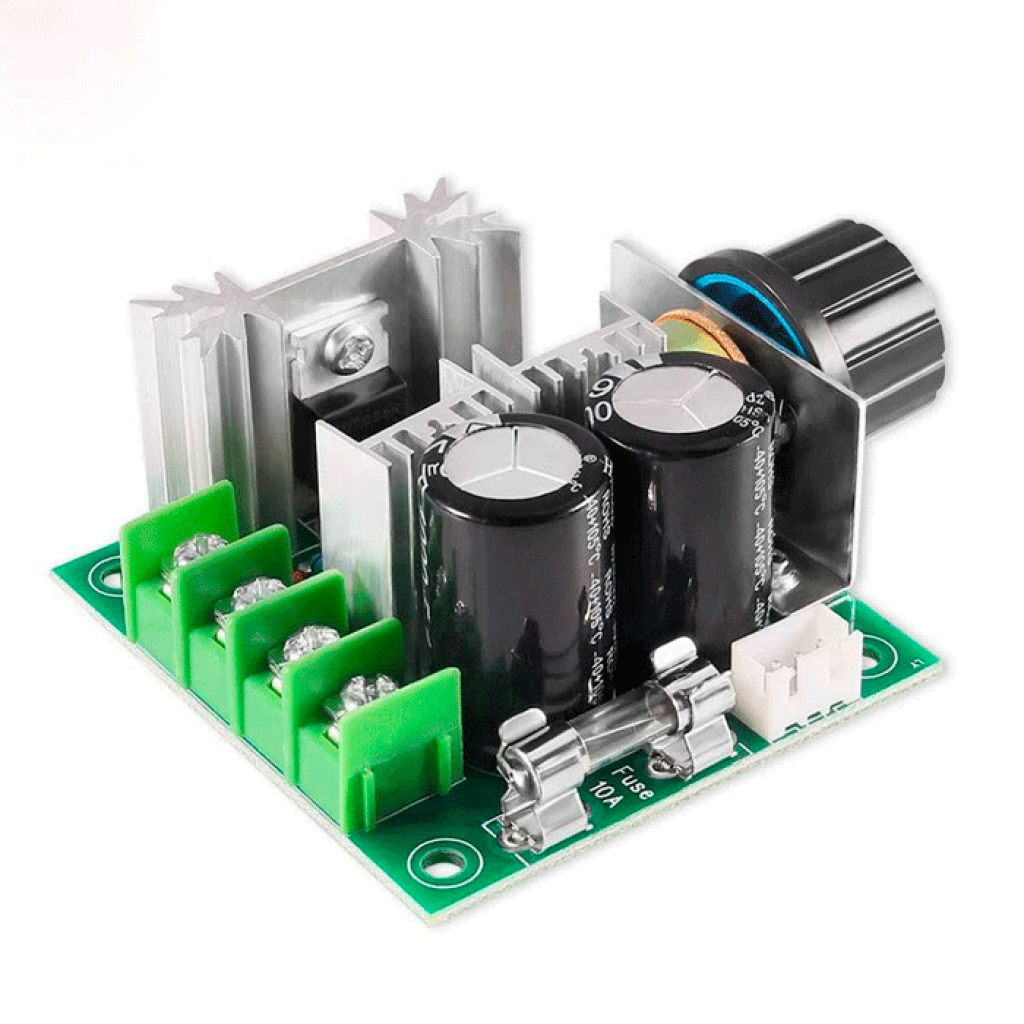

Кратко о ШИМ-регуляторе 12–40 В, 10 А
ШИМ-регулятор предназначен для ручного управления скоростью щёточного двигателя постоянного тока или мощностью совместимой DC LED-нагрузки. Модуль работает от 12–40 В DC и регулирует уровень в пределах 10–100% поворотным потенциометром.
Для длительной работы ориентируйтесь на рекомендуемый ток до 8 А. Значение 10 А является максимальным пределом, а не гарантированным непрерывным режимом; при выборе также учитывайте пусковой ток двигателя, вентиляцию, проводку и возможности источника питания.
Ключевые характеристики
- Рабочее напряжение
- 12–40 В DC
- Рекомендуемый ток
- до 8 А
- Максимальный ток
- 10 А
- Заявленная выходная мощность
- 0,01–400 Вт
- Диапазон регулирования
- 10–100%
- Частота ШИМ
- 13 кГц
- Ток покоя
- 0,02 А
- Управление
- поворотный потенциометр
- Разъём потенциометра
- XH2.54-3P

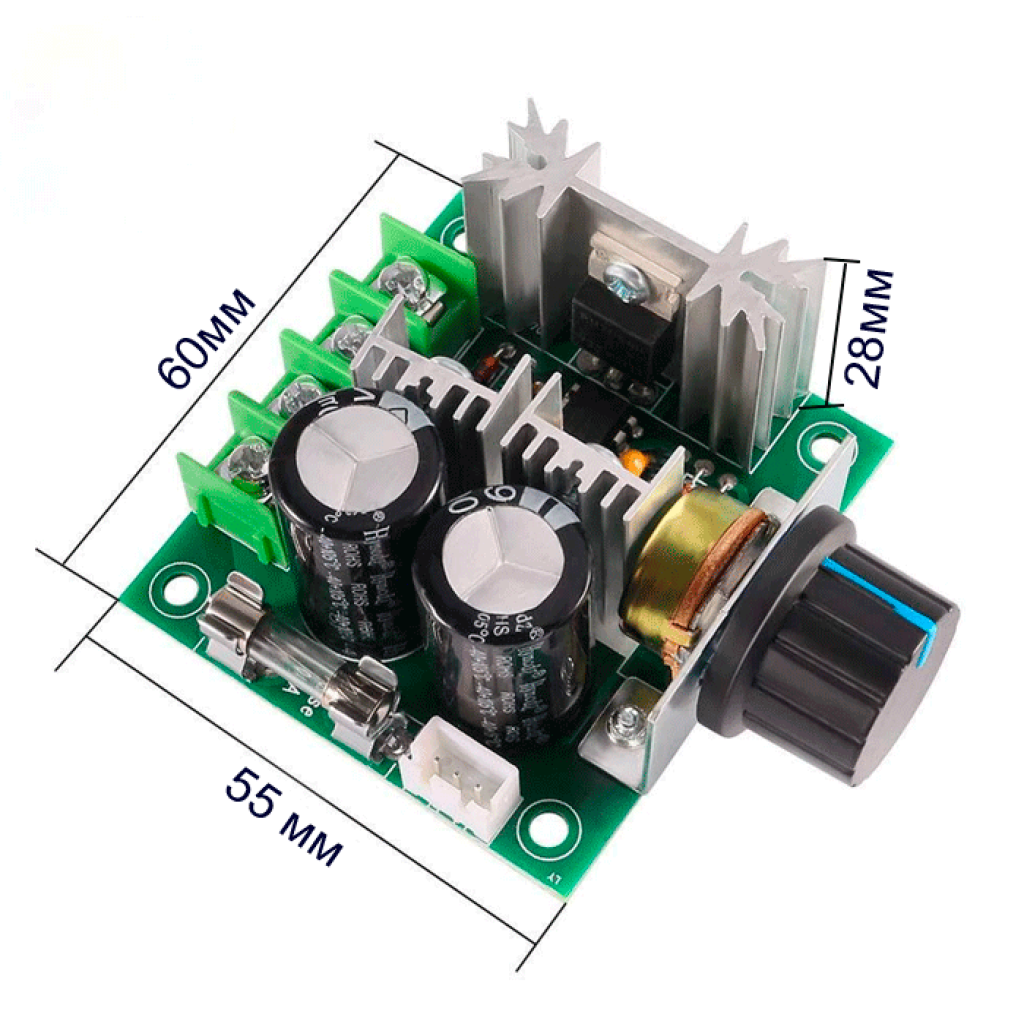

- Размеры модуля
- 60 × 55 × 28 мм
- Масса
- 69 г
Подробное описание и особенности
Как работает регулирование
ШИМ-регулятор быстро включает и выключает питание нагрузки, изменяя коэффициент заполнения импульсов и среднюю передаваемую мощность. Благодаря этому потенциометр позволяет вручную настраивать обороты щёточного DC-двигателя или яркость LED-нагрузки, совместимой с таким способом диммирования.
Модуль не является стабилизированным понижающим DC-DC преобразователем. Нагрузка должна быть рассчитана на напряжение подключённого источника, а показание усреднённого напряжения обычным мультиметром не следует воспринимать как отдельное стабилизированное выходное напряжение.
Ток, мощность и запуск двигателя
Рекомендуемые 8 А являются практическим пределом при выборе рабочей нагрузки, тогда как 10 А обозначает максимум. Заявленные 400 Вт также не означают, что любое сочетание напряжения и тока в пределах диапазона пригодно для длительной работы. Реальный режим ограничивают двигатель или LED-нагрузка, источник питания, клеммы, провода, нагрев и вентиляция.
Во время запуска или блокировки вала двигатель может потреблять больше тока, чем в установившемся режиме. Поэтому совместимость проверяют не только по номинальному току: необходимы запас источника питания, надёжные силовые соединения и контроль температуры модуля.
Управление и монтаж
Скорость или мощность задаётся вручную потенциометром. Разъём XH2.54-3P позволяет подключить совместимый потенциометр, например для вынесения ручки на панель; перед заменой сверьте распиновку контактов и параметры потенциометра с установленным на модуле.
Регулятор изменяет скорость, но не направление вращения. Для разового изменения направления щёточного двигателя можно поменять местами два его провода только после полного отключения питания; для частого или управляемого реверса необходим соответствующий H-мост или отдельный контроллер.
Подойдёт / не подойдёт
Подойдёт
- для ручного регулирования скорости двухпроводных щёточных DC-двигателей с питанием 12–40 В;
- для DC-вентиляторов, насосов и малых приводов, если их рабочий и пусковой токи соответствуют возможностям модуля;
- для совместимых одноцветных LED-лент и других DC LED-нагрузок, рассчитанных на ШИМ-диммирование;
- для автономного регулирования потенциометром без программирования.
Не подойдёт
- для сети 230 В, переменного тока и AC-нагрузок;
- для бесщёточных, шаговых или трёхфазных двигателей;
- для нагрузок с рабочим напряжением ниже 12 В или выше 40 В;
- для электронного реверса, стабилизации оборотов по обратной связи или прямого логического PWM-управления;
- для гарантированной непрерывной работы при 10 А без снижения нагрузки и проверки теплового режима.
Примеры применения
Вентилятор или вытяжной узел
Регулятор можно использовать для ручного подбора скорости двухпроводного щёточного DC-двигателя вентилятора. Напряжение источника должно соответствовать двигателю, а на малом уровне необходимо проверить уверенный запуск без остановки вала.
Насос или малый механизм
Модуль позволяет настраивать производительность совместимого DC-насоса или скорость привода подачи. Перед эксплуатацией проверьте пусковой ток, механическую нагрузку и нагрев.
Одноцветное DC-освещение
Регулятор можно установить между DC-источником и совместимой LED-лентой для ручной настройки яркости. Напряжение ленты должно соответствовать источнику, а общий ток — оставаться в допустимом рабочем режиме.
Подключение и первый запуск
Обесточьте систему
Все провода подключайте и переставляйте только при выключенном источнике питания.
Сверьте параметры
Убедитесь, что источник выдаёт 12–40 В DC, напряжение соответствует нагрузке, а рабочий, пусковой токи и ток при блокировке двигателя не превышают возможности регулятора и проводки.
Подключите нагрузку

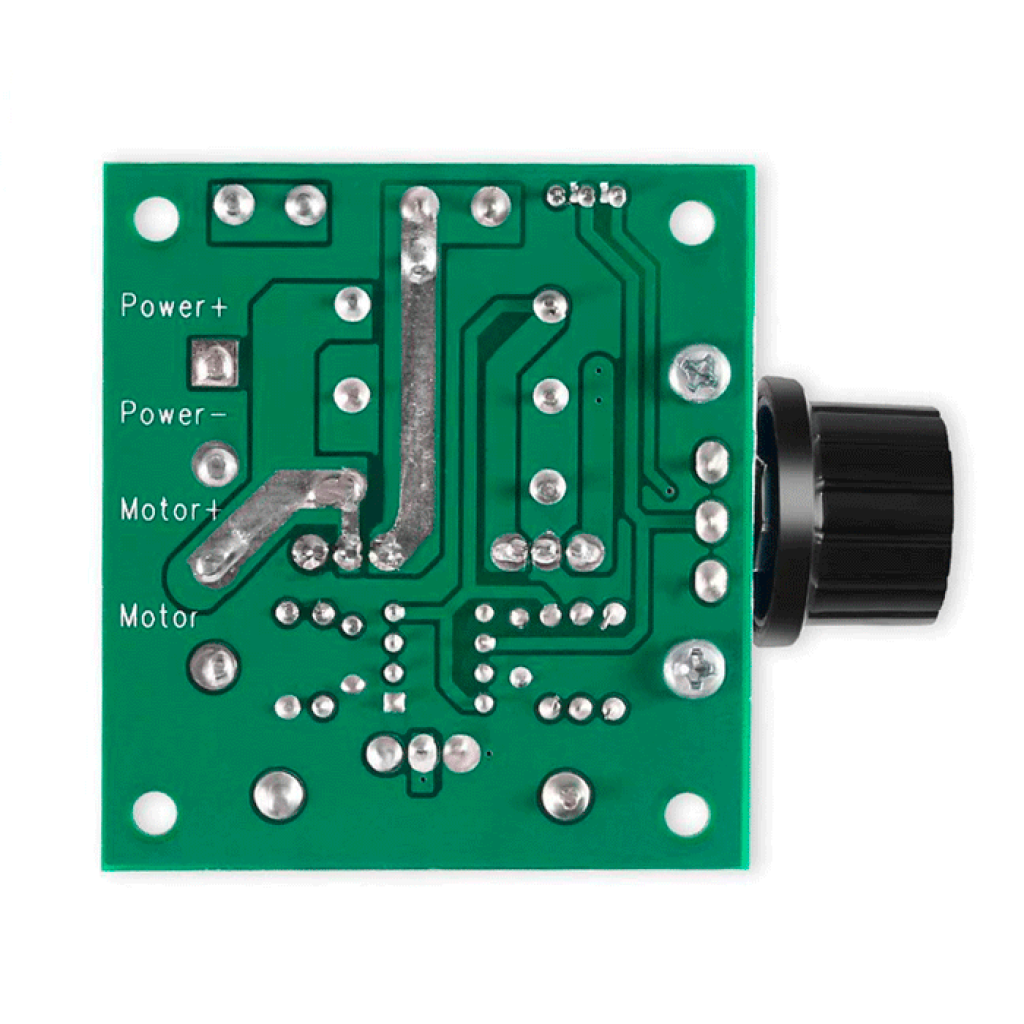

Подключите двигатель или совместимую LED-нагрузку к выходным клеммам Motor в соответствии с обозначениями на полученной плате и надёжно затяните винты.
Подключите питание
Подключите DC-источник к входным клеммам Power, строго соблюдая полярность, и повторно проверьте соединения перед включением.
Проверьте запуск и нагрев
После подачи питания увеличивайте уровень до уверенного запуска. Не оставляйте двигатель в заторможенном состоянии; под нагрузкой контролируйте температуру модуля, клемм и проводов.
Альтернативы для более низкого напряжения
- Для компактного двигателя с питанием 1,8–15 В и током до 2 А выберите мини ШИМ-регулятор 1,8–15 В, 2 А.
- Для нагрузки 5–35 В с меньшей потребностью в токе подойдёт компактный ШИМ-регулятор 5–35 В; его 5 А являются кратковременным максимальным пределом, а длительный ток не подтверждён.
Ограничения и безопасность
Только постоянное напряжение
Не подключайте регулятор непосредственно к сети 230 В или к источнику переменного тока. На входе необходимы 12–40 В DC; перед включением проверьте полярность.
10 А не является длительным рабочим режимом
При выборе нагрузки ориентируйтесь на рекомендуемые 8 А и оставляйте запас для запуска двигателя. Если радиаторы, клеммы или провода заметно нагреваются, выключите систему, проверьте соединения и уменьшите нагрузку.
Не допускайте заклинивания двигателя
Заблокированный вал может вызвать резкое увеличение тока. Не оставляйте двигатель в таком состоянии и подбирайте источник, провода и внешнюю защиту с учётом пускового тока и тока при блокировке.
ШИМ не снижает номинал источника
Не используйте уменьшенное положение потенциометра как замену источнику правильного напряжения. Двигатель или LED-нагрузка должны быть совместимы с напряжением подключённого DC-источника.
Обеспечьте вентиляцию
Не перекрывайте поток воздуха возле радиаторов. В закрытом корпусе предусмотрите вентиляционные отверстия и проверяйте тепловой режим под реальной нагрузкой.
FAQ
Можно ли постоянно нагружать регулятор током 10 А?
Нет, 10 А является максимальным пределом. Для длительной работы ориентируйтесь на рекомендуемый ток до 8 А, учитывайте пусковое потребление двигателя и контролируйте нагрев.
Подойдёт ли модуль для двигателя на 24 В?
Да, если это щёточный DC-двигатель, источник и двигатель рассчитаны на 24 В, а рабочий и пусковой токи соответствуют возможностям регулятора.
Снижает ли регулятор 24 В до безопасных 12 В?
Нет. Модуль изменяет среднюю передаваемую мощность с помощью ШИМ, но не является стабилизированным понижающим преобразователем. Для нагрузки на 12 В используйте соответствующий 12-вольтовый источник.
Будет ли регулятор работать с бесщёточным двигателем?
Нет. Бесщёточному двигателю необходим совместимый ESC или другой контроллер, выполняющий электронную коммутацию фаз.
Изменяет ли модуль направление вращения?
Модуль регулирует скорость, но не выполняет электронный реверс. Для разового изменения направления поменяйте местами два провода щёточного двигателя только после полного отключения питания; для управляемого реверса необходим H-мост.
Почему двигатель не запускается при малом положении ручки?
Двигателю может не хватать момента для старта. Постепенно увеличьте уровень, проверьте механическую нагрузку и не оставляйте вал в заторможенном состоянии.
