Подключите питание DC 4.5–35V к V+ / V−. Подключите двигатель или LED к M+ / M−. Поверните ручку по часовой стрелке до щелчка — модуль включится. Вращайте дальше для увеличения скорости/яркости (1–100%). Для выключения — против часовой до щелчка.
Как подключить ШИМ регулятор к двигателю?
Модуль имеет встроенный выключатель в потенциометре. Перед подключением убедитесь, что он выключен (ручка полностью против часовой стрелки).
-
Выключите модуль Поверните ручку потенциометра полностью против часовой стрелки до щелчка. Это положение "выключено".
-
Подключите питание Ослабьте винты на
V+иV-. Подключите "+" источника к V+, "−" к V-. Затяните винты. -
Подключите нагрузку Ослабьте винты на
M+иM-. Подключите "+" двигателя к M+, "−" к M-. Затяните винты. -
Включите источник питания Подайте напряжение на источник. Модуль пока выключен — двигатель не должен работать.
-
Включите модуль Медленно поверните ручку по часовой стрелке до щелчка. Загорится красный LED — модуль активен.
-
Отрегулируйте скорость Продолжайте вращать по часовой стрелке для увеличения скорости. Против часовой — для уменьшения.
Соблюдайте полярность! Неправильное подключение питания может повредить MOSFET-транзистор. Проверьте дважды перед включением.

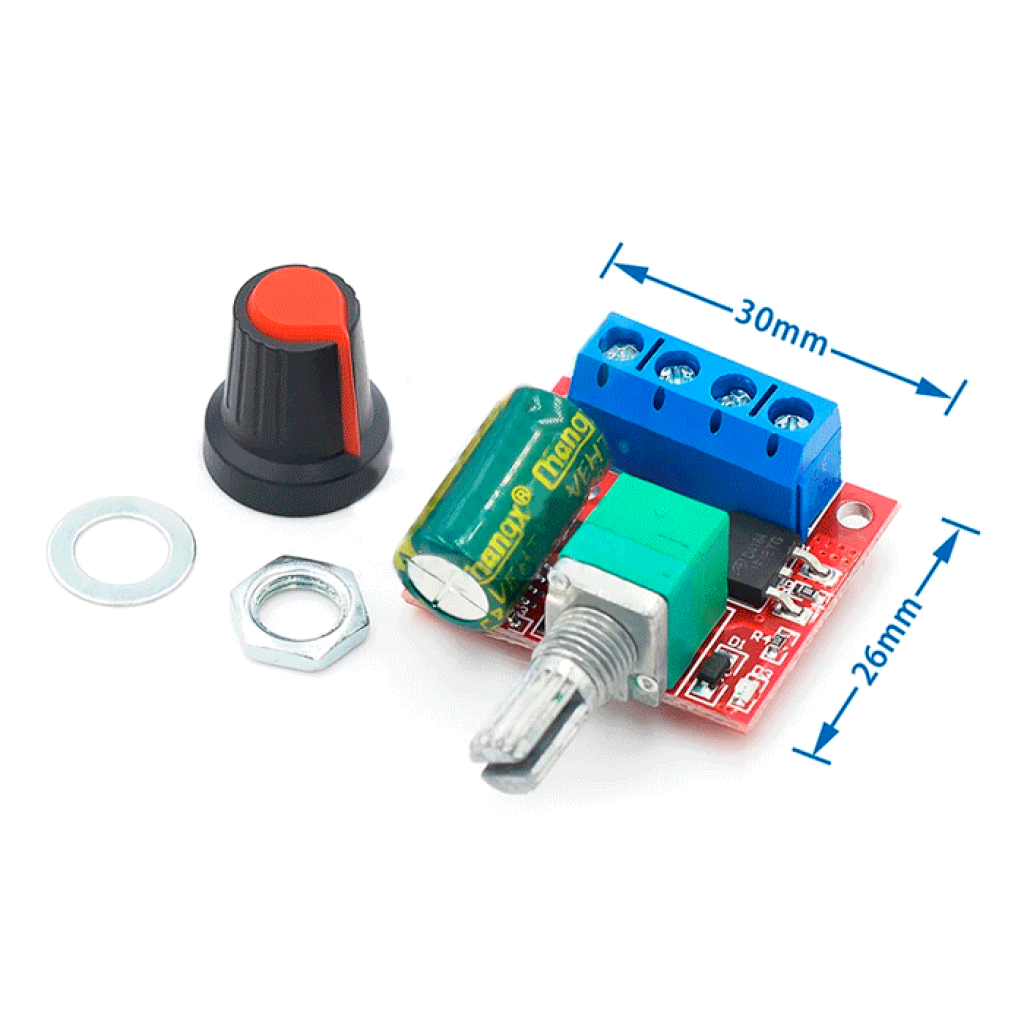

Распиновка ШИМ регулятора — назначение клемм

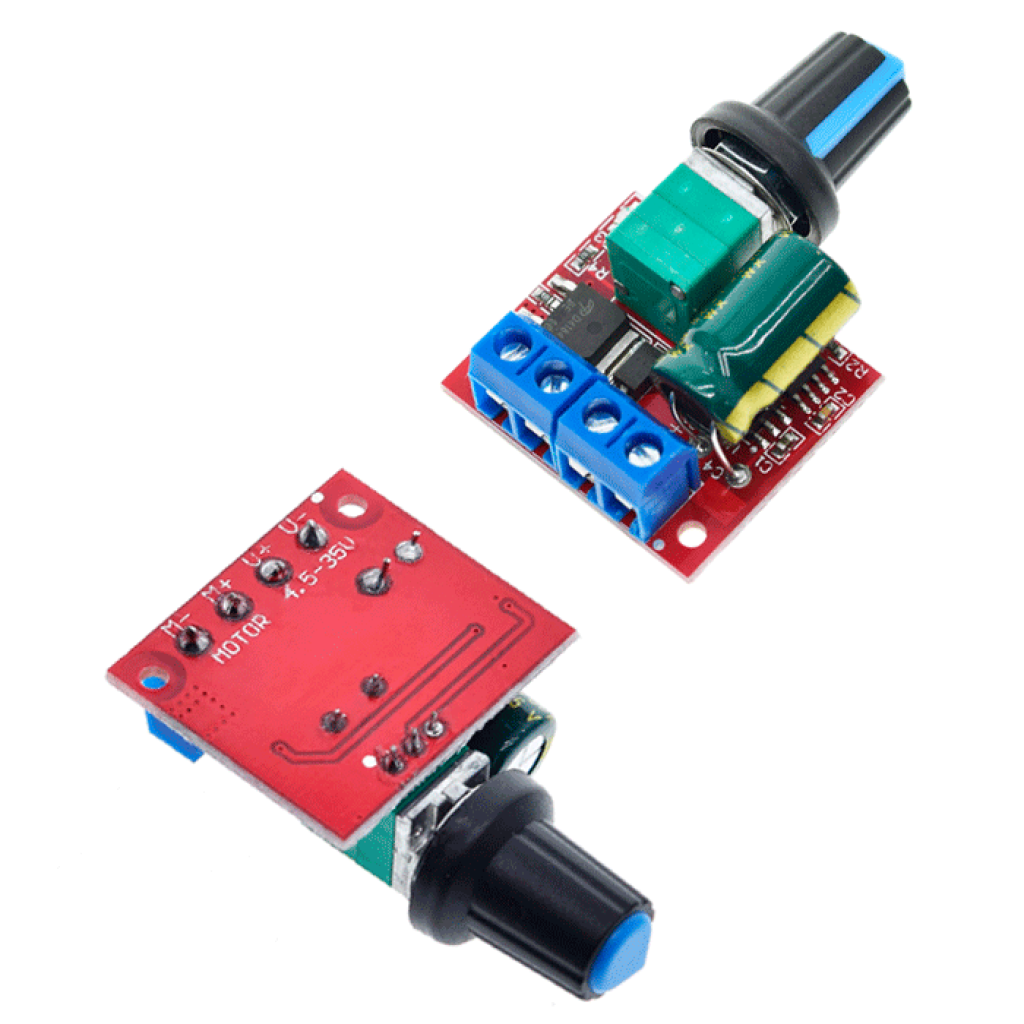

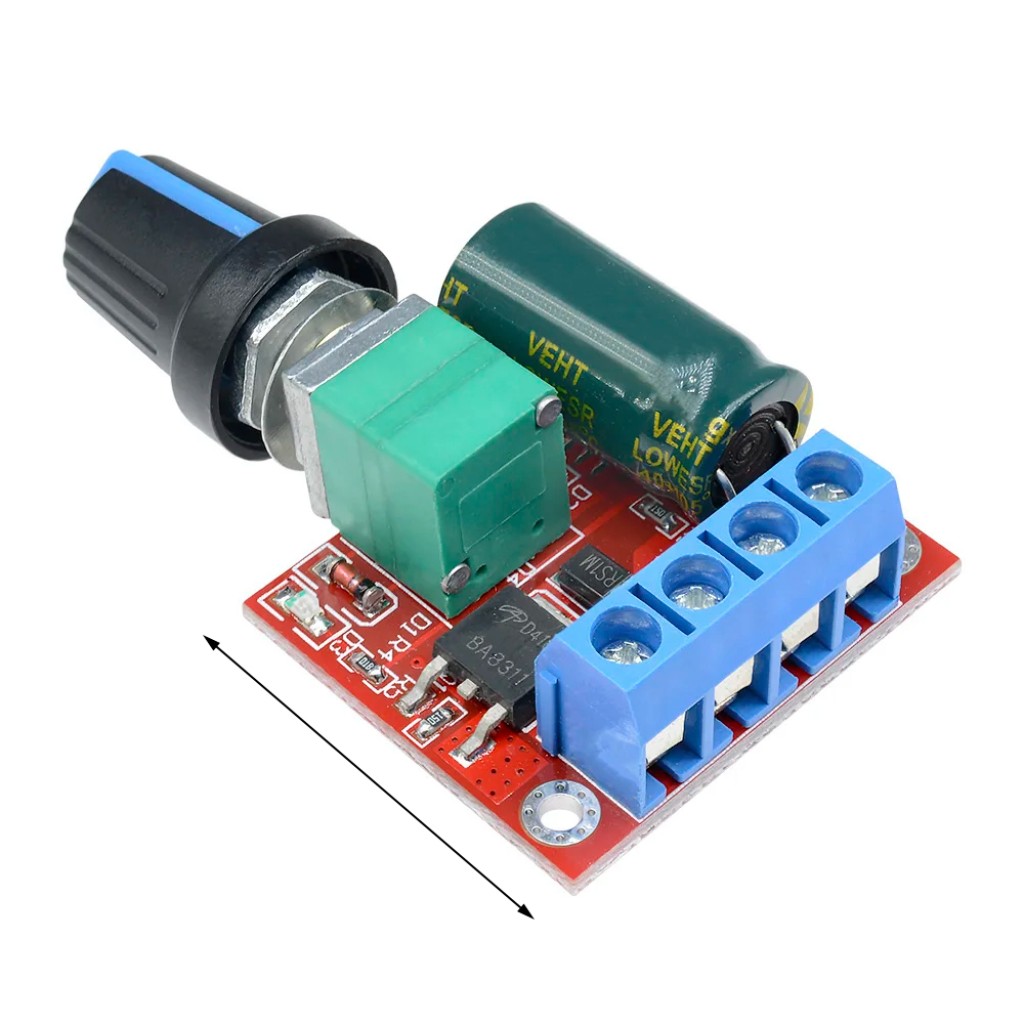

Модуль имеет 4-контактную клеммную колодку. Маркировка обычно на обратной стороне платы.
flowchart LR
subgraph INPUT["⚡ Питание DC 4.5-35V"]
SOURCE["БЖ / Аккумулятор"]
end
subgraph PWM["🎛️ ШІМ Регулятор"]
VIN["V+ / V-
(U+ / U-)"]
CHIP["NE555
+ MOSFET"]
POT["Потенциометр
🔊 з выключателем"]
MOUT["M+ / M-"]
end
subgraph OUTPUT["⚙️ Нагрузка"]
LOAD["DC Двигатель
LED лента"]
end
SOURCE --> VIN
VIN --> CHIP
CHIP --> POT
POT --> MOUT
MOUT --> LOAD
Описание клемм
- V+ (U+)
- Положительный вход питания (4.5–35V DC)
- V− (U−)
- Отрицательный вход питания (GND)
- M+
- Положительный выход к нагрузке (двигатель / LED)
- M−
- Отрицательный выход к нагрузке
Альтернативная маркировка: на некоторых модулях вместо V+/V− может быть U+/U−, вместо M+/M− — OUT+/OUT−. Принцип подключения одинаковый.
Какое сечение проводов нужно?
Правильное сечение проводов — залог стабильной работы без потерь и перегрева соединений.
| Ток нагрузки | Сечение провода | Типичное применение |
|---|---|---|
| до 1A | 0.5 мм² | Малые вентиляторы, LED модули |
| 1–2A | 0.75 мм² | Вентиляторы 80-120мм, LED ленты до 1м |
| 2–3A | 1.0 мм² | Двигатели RS-550, LED ленты 2-3м |
| 3–5A | 1.5–2.5 мм² | Мощные двигатели, длинные LED ленты |
Тонкие провода = потери + нагрев. При токах >3A используйте минимум 1.5 мм² и размещайте модуль как можно ближе к нагрузке.
Схемы подключения для разных задач
Регулировка скорости вентилятора
flowchart LR
subgraph PSU["БП комп'ютера"]
P12["+12V"]
GND["GND"]
end
subgraph PWM["ШИМ Регулятор"]
VP["V+"]
VM["V-"]
MP["M+"]
MM["M-"]
end
subgraph FAN["Вентилятор 12V"]
FP["+ (красный)"]
FM["- (черний)"]
end
P12 --> VP
GND --> VM
MP --> FP
MM --> FM
Диммер для LED-ленты
flowchart LR
subgraph PSU["Адаптер 24V"]
P24["+24V"]
GND["GND"]
end
subgraph PWM["ШИМ Регулятор"]
VP["V+"]
VM["V-"]
MP["M+"]
MM["M-"]
end
subgraph LED["LED лента 24V"]
LP["+"]
LM["-"]
end
P24 --> VP
GND --> VM
MP --> LP
MM --> LM
Частота \~20 кГц обеспечивает отсутствие видимого мерцания LED и бесшумную работу двигателей (выше порога слышимости человеческого уха).
Как работает потенциометр с выключателем?
Потенциометр имеет две функции: выключатель (щелчок) и плавная регулировка мощности.
-
Положение "Выключено" Ручка полностью против часовой стрелки, после щелчка. Ток потребления модуля — всего 7 мкА. Нагрузка полностью отключена.
-
Щелчок — включение При повороте по часовой стрелке — щелчок. Загорается LED. Регулировка начинается с минимума (\~1%).
-
Регулировка 1–100% Дальнейшее вращение плавно увеличивает мощность. Полный диапазон — примерно 270° поворота после щелчка.
Особенность минимума: даже в самом низком положении (после щелчка) возможен ток \~0.45A. Некоторые двигатели будут медленно вращаться. Для полной остановки — выключите выключателем (до щелчка).
Устранение проблем и частые вопросы
LED не светится, двигатель не работает
Проверьте: 1) Включен ли выключатель (поверните по часовой до щелчка). 2) Полярность подключения питания. 3) Наличие напряжения на источнике. 4) Надежность затяжки винтов клеммной колодки.
LED светится, но двигатель не крутится
Причины: 1) Плохой контакт на клеммах M+/M− — проверьте и затяните. 2) Потенциометр на минимуме — поверните дальше по часовой. 3) Двигатель неисправен — проверьте подключением напрямую к питанию.
Двигатель дергается, работает нестабильно
Решение: 1) Источник питания слабый — используйте более мощный БП. 2) Тонкие или длинные провода — замените на более толстые, сократите длину. 3) Плохой контакт — проверьте все соединения.
Модуль сильно греется
Нормально при токах >2A. Решение: 1) Установите радиатор 20×20×10 мм на MOSFET (с термопастой). 2) Обеспечьте вентиляцию. 3) Если возможно — уменьшите нагрузку или используйте более мощный регулятор.
Можно ли изменить направление вращения двигателя?
Да, но вручную. Поменяйте местами провода на клеммах M+ и M−. Модуль не поддерживает автоматический реверс. Для частых изменений направления используйте H-мост (L298N, BTS7960).
Подходит ли для AC двигателей или сервоприводов?
Нет. Модуль работает только с DC нагрузками (двигатели постоянного тока, LED). Для AC нужен симисторный диммер. Для сервоприводов — специальный PWM контроллер с сигналом 1-2 мс.
Рекомендации для надежной работы
-
Добавьте предохранитель на входе Модуль не имеет защиты от КЗ. Установите предохранитель 5–6A на линию V+ для защиты от короткого замыкания в нагрузке.
-
Установите радиатор при >2A Алюминиевый радиатор 20×20×10 мм с термопастой на MOSFET значительно улучшит теплоотвод и продлит жизнь модуля.
-
Фильтруйте пульсации при необходимости Для чувствительной электроники добавьте конденсатор 100–470 мкФ (35V+) параллельно нагрузке для сглаживания пульсаций ШИМ.
-
Плавный старт Всегда начинайте с минимальной скорости и постепенно увеличивайте. Это уменьшает пусковой ток и нагрузку на механику.
